Mittlerweile gibt es die ersten Ansätze, Teile oder ganze
Beatmungsgeräte im Rapid-Prototyping Stil zu bauen.
Ein erster Erfolg hatte ein italienischer Ingenieur, der dringend
benötigte Ventile gedruckt hat:

https://hackaday.com/2020/03/21/living-in-corona-times/

Die Herstellerfirma konnte oder wollte die Konstruktionsdaten nicht
herausgeben, deshalb musst er das Ventil selbst vermessen und dann
nachkonstruieren.
Mittlerweile sind im Krankenhaus wohl schon 100 Teile der Ventile im
Einsatz.

Die Frage ist, welche Mikrocontrollersteuerung ein Beatmungsgerät
bräuchte und ob man die den Entwurf eines solchen Gerätes bis heute
Abend 20.00Uhr hier skizzieren könnte.

Natürlich ist ein Beatmungsgerät ein Lebenswichtiges Gerät, an das
höchste Sicherheitsanforderungen bestehen. Allerdings gibt es in Italien
aufgrund des Mangels der Geräte die sogenannte Triage:

https://de.wikipedia.org/wiki/Triage

und unter diesen Umständen muss alles versucht werden, um mit maximaler
Geschwindigkeit zu einer Lösung zu kommen.

Es gibt in Kanada auch schon eine Ausschreibung mit sehr hohen
Preisgeldern, wenn ein Team bis am 31.März einen Lösungsvorschlag
einreicht.
Ich halte davon nichts, weil das zu Konkurrenzsituationen führt, die die
Entwicklung verlangsamen.
Ich für meinen Teil werde jede Idee ohne Ansprüche darauf zu erheben,
veröffentlichen.

Also: wer kennt die Anforderungen ( Druck, Frequenz ) für ein
Beatmungsgerät und kann technisch zu dem Thema beitragen?

Es kann sein, dass bei dieser Diskussion nichts herauskommt, aber einen
Erkenntnisgewinn wird sie sicher bringen.

: Gesperrt durch Moderator
von Karl (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich weiß nicht, ob sowas was hilft:
https://ibtk.de/project/rss/PRO3-FR-Exec-Sum_17102006.pdf

von Unfassbar (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das ist kein Spielzeug! Auch wenn man denkt, damit sein eigenes Leben
retten zu können liegst du falsch. Einfach n Schlauch in deine Kehle und
beatmen, damit isses nicht getan.

Naiv zu glauben, dass man damit durch kommt. Unfassbar...

von Nicht W. (nichtsowichtig)


Bewertung
0 lesenswert
nicht lesenswert
Unfassbar schrieb:
> Das ist kein Spielzeug! Auch wenn man denkt, damit sein eigenes Leben
> retten zu können liegst du falsch. Einfach n Schlauch in deine Kehle und
> beatmen, damit isses nicht getan.
>
> Naiv zu glauben, dass man damit durch kommt. Unfassbar...

Da gibt’s doch YouTube-Videos dazu. Einfach Anleitung und Hinweise
beachten.

von Andreas B. (bitverdreher)


Bewertung
0 lesenswert
nicht lesenswert
Nicht W. schrieb:
> Da gibt’s doch YouTube-Videos dazu. Einfach Anleitung und Hinweise
> beachten.

Ja, und dann noch ein Arduino drannageln und fertig.

Wer Ironie findet, darf sie behalten.

von Unfassbar (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Nicht W. schrieb:
> Da gibt’s doch YouTube-Videos dazu. Einfach Anleitung und Hinweise
> beachten.

Prima, dann kann ich mir ja nach Youtube Tutorial meine eigene
Strokeunit und Intensivstation einrichten........

von chris (Gast)


Bewertung
1 lesenswert
nicht lesenswert
von Karl (Gast)
>https://ibtk.de/project/rss/PRO3-FR-Exec-Sum_17102006.pdf

Danke für den Link.
Für die Schlafapnoe gibt es Geräte, die viele ältere Leute zu Hause
haben:

https://www.resmed.com/de-de/consumer/products/devices.html

Ich weiß nicht, ob so ein Gerät bei Atemnot schon hilft. Vermutlich
braucht man für die Intensivbeatmung Geräte mit höherem Druck. Dort
würde sich dann die Frage stellen, welche Leistung der Motor zum Antrieb
der Pumpe benötigt.

Beim kurzen Blick in das Dokument sind mir die Daten nicht direkt ins
Auge gesprungen.

von Wallewalle (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Wie wäre es, wenn du hier weiterschaust:

Beitrag "Primitives Beatmungsgerät selbst bauen?"

von Stefan ⛄ F. (stefanus)


Bewertung
0 lesenswert
nicht lesenswert
Willst du im Ernst eine Baugruppe für ein medizinisches Gerät, dass in
Massen produziert wird, an nur einem halben Tag entwickeln?

Und dann auch noch anonym in einem Diskussionsforum von Meckersäcken
Hilfe suchen.

Dümmer geht es nicht!

: Bearbeitet durch User
von chris (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ein Beatmungsgerät und Zeit- und Resourcenknappheit zu entwickeln, ist
eine enorme Herausforderung.

Zu was Ingenieure und Techniker in Notsituationen in der Lage sind,
zeigt der Fall Apollo 13:

https://de.wikipedia.org/wiki/Apollo_13

Durch Bastellösungen ala Mc.Gyver konnte die Besatzung gerettet werden:

"
Die CO2-Absorberfilter (Lithiumhydroxid) des
„Aquarius“-Lebenserhaltungssystem waren nur dafür ausgelegt, das in der
Luft befindliche Kohlenstoffdioxid zu binden, das zwei Personen über
maximal 45 Stunden ausatmen. Über drei Tage lang würden sich in der
Mondlandefähre aber alle drei Astronauten aufhalten. Eine zusätzliches
Handikap bestand in den im Kommandomodul verwendeten quadratischen
CO2-Filtern, die inkompatibel mit den zylinderförmigen Filtern in der
Mondlandefähre waren. Ein Team im Mission Control Center in Houston
entwickelte aus an Bord vorhandenen Dingen, wie z. B. Schläuchen,
Klebebändern, Deckel von Handbüchern etc. einen entsprechenden Adapter.
Die „Bauanleitung“, in der auch eine Socke Verwendung fand, wurde dann
an die Crew übermittelt, die dann erfolgreich den Adapter für die
CO2-Absorber in der Mondlandefähre nachbaute.
"

Für diesen Hackatron stelle ich mir vor, dass wir in einer ähnlichen
Situation sind. Es werden also technische Lösungen gesucht, um
verschiedenen Menschen das Überleben zu ermöglichen. Zur Not auch
unzertifiziert und mit unkonventionellen Bauelementen.

von Stefan ⛄ F. (stefanus)


Bewertung
-3 lesenswert
nicht lesenswert
Du hast echt den Knall nicht mehr gehört.

Es gibt fertige Produkte und Pläne, man muss sie nur produzieren.

Mach mal was greifbares: Produziere Klopapier. Das wird derzeit noch
viel mehr gebraucht.

von chris (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

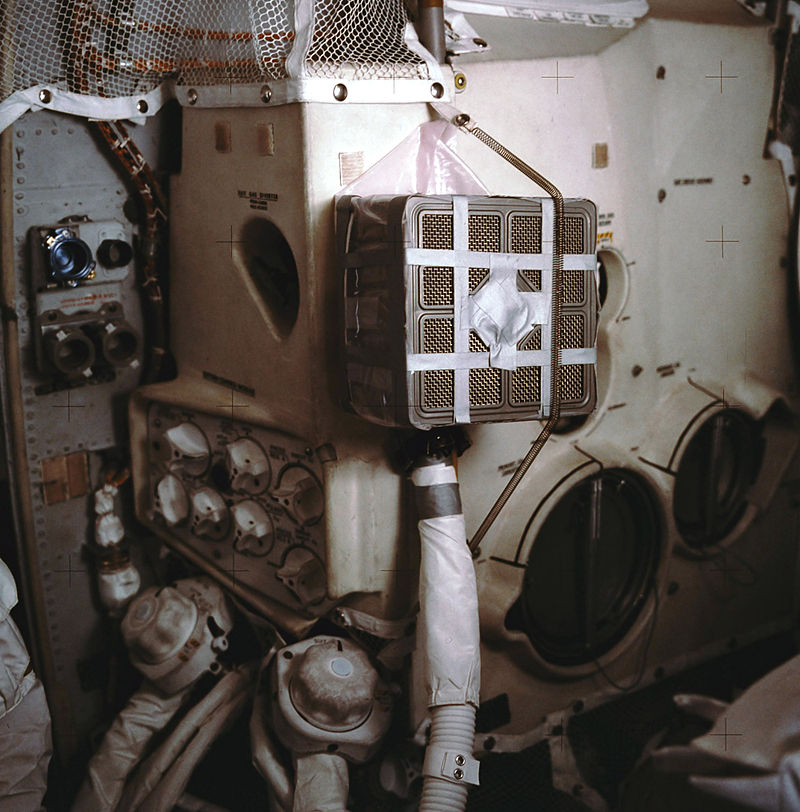

Hier das Bild der lebensrettenden Konstruktion.

von Stefan ⛄ F. (stefanus)


Bewertung
0 lesenswert
nicht lesenswert
Du geht überhaupt nicht auf die Antworten ein.

Was soll das werden? Doppelt Profit aus der Not anderer schlagen, indem
du als Weltretter Dinge verkaufst, die andere kostenlos entwickelt
haben?

Wenn du Geräte produzieren kannst, kannst du auch die Pläne dafür
bezahlen, bzw Lizenzgebühren. Das ist so Affig, ich kann es nicht
fassen!

In Bulgarien Produziert eine Bekleidungsfirma jetzt Atemschutzmasken mit
Bärchen drauf anstatt Babykleidung. So geht das!

: Bearbeitet durch User
von chris (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
damit könen wir leben reten!

von chris (Gast)


Bewertung
1 lesenswert
nicht lesenswert
>Du geht überhaupt nicht auf die Antworten ein.

Ich gehe nur auf Antworten ein, die hier zum technischen Fortschritt des
Projekts beitragen.

Einen kleinen Hinweis:

In einigen Innovationsabteilungen großer Firmen wird zum Anfang eines
Projektes ein Brainstorming gemacht, bei dem alle möglichen Ideen
gesammelt werden. Die Regeln sind dabei so, dass jeder seine Vorschläge
macht und die anderen Teilnehmer keinen der Vorschläge kritisieren
dürfen. Das verhindert, dass gleich am Anfang mögliche Entwicklungspfade
tot diskutiert werden.
Am Schluss werden dann die Ideen analysiert und die vielversprechendsten
weiter verfolgt.
Mit ist auch klar, dass dies hier kein Diskussionsforum von
NASA-Ingenieueren ist, aber sicherlich ist der ein- oder andere kreative
Kopf mit Lösungsideen anwesend.

von chris (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
von chris (Gast)
22.03.2020 10:04
>damit könen wir leben reten!

jetzt hat einer meinen Nick gekapert ....

von chris (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hier ist der Link auf den Beatmungsgerätwettbewerb der Kanadier:
https://www.mghfoundation.com/en/news/code-life-ventilator-challenge/

von Andreas B. (bitverdreher)


Bewertung
1 lesenswert
nicht lesenswert
Ein Beatmungsgerät ist etwas völlig anderes als CO2 aus der Luft zu
entfernen. Die Schwierigkeit dieser CO2 Entfernung bei Apollo war, mit
dem vorhandenen Material auszukommen.
Vielleicht informierst Du Dich erst mal wie ein Beatmungsgerät
funktioniert. Das ist etwas mehr als ein Blasebalg.

von Joe G. (feinmechaniker) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Auch wenn es derzeit für viele eine emotionale Ausnahmesituation ist,
sollten wir uns dennoch nicht beschimpfen! Chris möchte mit seinen
Mitteln einfach helfen. Vielleicht kann man solche Hilfsangebote in
sinnvolle Bahnen kanalisieren.

von Stefan ⛄ F. (stefanus)


Bewertung
-3 lesenswert
nicht lesenswert
chris schrieb:

Und deine Innovative "Firma" besteht aus einem hoch motiviertem
international verteiltem Team, das aus Luft die geilsten Schlösser bauen
wird. Damit wirst du ganz groß absahnen, weil du so eine geniale Idee
hattest für die unbedingt eine saftige Belohnung fällig wird.

Hast du dir das so vorgestellt?

Während wir hier diskutieren, läuft woanders längst die Produktion.

: Bearbeitet durch User
von chris (Gast)


Bewertung
1 lesenswert
nicht lesenswert
>Während wir hier diskutieren, läuft woanders längst die Produktion.

Wo? Wieso klagen einige Kliniken in Italien über einen Mangel an
Beatmungsgeräten? Wieso gibt es die Triage?
Was wird in Afrika passieren, wenn sich dort das Virus ausbreitet?

Ich will nicht über das Für- und Wieder eines Konstruktionsplans eines
Beatmungsgerätes diskutieren. Ich will wissen, wie eines genau
funktioniert und wie man es im Notfall bauen könnte. Ob das dann gemacht
werden wird, ist eine andere Sache.

von Stefan ⛄ F. (stefanus)


Bewertung
-2 lesenswert
nicht lesenswert
Und du meinst, dass du mit deinem Bastelkeller ganz alleine den Bedarf
decken kannst?

Besorge doch erst mal eine ganze Lagerhalle voll Material.

> Ich will wissen, wie eines genau funktioniert und wie
> man es im Notfall bauen könnte. Ob das dann gemacht
> werden wird, ist eine andere Sache.

Warum dann die Deadline bis heute Abend?

Sorry, aber wenn jemand versucht, mich an Dein Gerät anzuschließen,
werde ich mich gewaltsam wehren und ihn verklagen.

Gebe doch zu das du vor lauter Langeweile nur ein bisschen herum
geblödelt hast!

: Bearbeitet durch User
von Stefan ⛄ F. (stefanus)


Bewertung
0 lesenswert
nicht lesenswert

von Hackathon (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> Warum dann die Deadline bis heute Abend?

ich schätze mal es geht um den Hackathon der Bundesregierung:
https://wirvsvirushackathon.org/

Wurde bisher hier nicht kommuniziert und ist im Titel falsch.

von Nun. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
chris schrieb:
>>Während wir hier diskutieren, läuft woanders längst die Produktion.
>
> Wo?


Bei Dräger:
https://www.welt.de/wirtschaft/article206603525/Beatmungsgeraete-Draeger-soll-10-000-Stueck-in-kuerzester-Zeit-bauen.html


Das ist halt kein Massenprodukt und recht komplex, wird aktuell
weitgehend in Handarbeit gefertigt. Das dauert eben die Produktion da
auf größere Stückzahlen hochzufahren...


https://www.draeger.com/Library/Content/atmungsbuch-bk-9066593-de.pdf
https://www.draeger.com/Library/Content/nomenklatur-bk-9066354-de.pdf
https://www.draeger.com/Library/Content/9068046-mini-handbuch-beatmung_a6_de_150414-lr.pdf

von Karl (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Den Ton hier finde ich sehr schade. Die meisten haben sich den Link den
er gepostet hat gar nicht angesehen:
https://www.mghfoundation.com/en/news/code-life-ventilator-challenge/

Der Hackathon hat mit dem Project von chris nichts zu tun.

von Karl (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Karl (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Maik .. (basteling)


Bewertung
1 lesenswert
nicht lesenswert
Auch andernorts gibt es derartige Bestrebungen.

https://3druck.com/case-studies/beatmungsgeraet-open-source-3d-druck-5592565/

Faktum ist - dass ohne schnell und einfach verfügbare Beatmugsgeräte
weltweit wohl Millionen Menschen sterben werden.

Wenn dann ein paar Selbstbauten ohne Zertifizierung (aber mit
grundsätzlich sicherem Entwurf) ausfallen und selbst weniger Menschen
deshalb sterben - ist das  immer noch besser - als das viel mehr
Menschen ohne Beatmungsgeräte sterben.

Wichtig dabei - Copyright und Patentrecht und Schadensersatz für alle
relevanten Medizinprodukte und Medikamente kurzfristig mittels
Regierungsgarantien ausser Kraft setzen. Taschen voll machen - oder aus
Angst vor Haftung nichtstun geht nicht.

--->

Am sinnvollsten wäre es wohl - wenn die Regierung ein Flinte und ein
paaar Milliönchen in die Hand nimmt - und bei einem etablierten
Hersteller anklopft - und ein möglichst einfaches "Beatmungsgerät auf
Basis vielfach verfügbarer Komponenten" in einfachster Ausführung
entwerfen lässt. Ohne Schnickschnack.

Mit offizieller Haftungsfreistellung und Ausserkraftsetzung der üblichen
Normen - und Zwang das so schnell wie möglich in akzeptabler Qualität zu
tun und offenzulegen.

<----

Diese Einfachstgeräte könnten dann schell Quelloffen per 3D Druck oder
vorhandenen Fräsbearbeitungszentren gefertigt werden. Mit einigen Tagen
Vorlauf wären bestimmt auch Spritzgußwerkzeuge und Serienfertigung
möglich.
In Ländern wie England oder Italien zählt jeder Tag.

In so ziemlich jeder Entwicklungsabteilung sitzen auch Hobbybastler und
Nerds - oder sind bekannt. Da kann man abklären - was an geeigneten
Teilen in der Breite bei den Leuten  herumgeistert - oder bei
Großhändlern beschlagnahmt werden kann.

Es bringt ja nichts- z.B. den schönsten Getriebemotor aus schweizer
Produktion für ein Beatmungsgerät zu spezifizieren - wenn er nicht
verfügbar ist. Vielleicht besser dann in Mengen herumgeisternde NEMA
Schrittmotore verwenden. Oder Dyson-Staubsauger schlachten. ;)
Auch als Controller - was spricht ernsthaft dagegen soetwas auf Atmel
oder Arduino Basis zu machen (die Medizinzertifizierung ausser vor).
Oder zumindest als Option möglich. Irgendwelche sehr speziellen
Controller mit geringer Marktverbreitung würden da doch nicht wirklich
etwas bringen - ausser sicheren Lieferschwierigkeiten. Desweiteren kann
man Software im Nachgang immer noch updaten.

Die Fertigung würden in der derzeitigen Notlage bestimmt auch viele KMUS
oder Mittelständler mit noch flexiblen Kleinserienproduktionswerkstätten
und gut ausgerüsteten Ausbildungs- und Musterbauwerkstätten übernehmen.
Da sind Facharbeiter, Ingenieure und flexibel eistzbare
Fertigungsanlagen vorhanden. Wenn man die dann noch mit einer guten
Vergütung pro Stunde / Gerät und dem Papierkram erst im nachgang lockt -
läuft die Umstellung auf Seuchenkriegsmaterial ganz fix.

Desweiteren könnten Heerscharen von Bastlern weltweit in ihre Regale
greifen - und innerhalb Tagen was zusammenschrauben und drucken. Auch
und vor allem in der zweiten und dritten Welt. Immer noch besser - als
wenn die Menschen auf den Krankenhausfluren ersticken.


Redet nicht alles kaputt.

Zertifizierungsberichte und Vorschriften können in der derzeitigen Lage
bestenfalls als ***papierersatz dienen.

von H.Joachim S. (crazyhorse)


Bewertung
0 lesenswert
nicht lesenswert
Bedenkenträger, klar.
Und es ist auch klar, dass es höchstwahrscheinlich nichts wird. Aber es
ist immerhin möglich, das es besser wird als gar nichts.
Hat man Wundbrand am Fuss, ist ein rostiges Messer kein geeignetes
Behandlungsinstrument. Aber dennoch besser als gar nichts, auch wenn
eine Amputation damit zu fast 100% schief geht.

von Bernd T. (bastelmensch)


Bewertung
0 lesenswert
nicht lesenswert
chris schrieb:
> Für die Schlafapnoe gibt es Geräte, die viele ältere Leute zu Hause
> haben:

Du hast keine Ahnung von Schlafapnoe. Das ist kein Problem von älteren
Leuten, das haben auch genug jüngere. Wo ist da bei Dir eigentlich die
Altersgrenze für Ältere?

> Ich weiß nicht, ob so ein Gerät bei Atemnot schon hilft. Vermutlich
> braucht man für die Intensivbeatmung Geräte mit höherem Druck. Dort
> würde sich dann die Frage stellen, welche Leistung der Motor zum Antrieb
> der Pumpe benötigt.

Für Intensivbeatmung braucht man vor allem Geräte die die Atmung
übernehmen und nicht nur Unterstützen.
Ich finde es leicht Irreführend die CPAPs als Beatmungsmaschinen zu
bezeichnen.
Atemunterstützungsmaschine wäre eigentlich korrekt meiner Meinung nach.
"Positive Air Preasure" -> es wird ein leichter Überdruck erzeugt der
die Atemwege offen hält und verhindert das man mit Atmen aufhört*.
Die Geräte unterstützen nur die Atmung, wenn das ein-/aus-Atmen nicht
funktioniert blasen die Teile einfach nur Luft in den Körper.
Gibt es mit konstantem Druck und auch Geräte die den Druck ständig
anpassen, beim Ausatmen den Druck reduzieren und beim Einatmen erhöhen.

*und dann ständig vom Körper selbst geweckt wird und nicht erholsam
Schläft. Aber das ist ein völlig anderes Thema -> Google weis wo Infos
dazu stehen falls es jemand interessiert.

von ~Mercedes~ (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Zum Druck:

12 mm Quecksilbersäule in der Maske ist schon gewaltig
und braucht Gewöhnung.

Zur Luft:
Denkt daran, die Luft muss angefeuchtet werden.
Bitte keinen Verdampfer oder Vernebeler, sondern
ein Verdunster.
Dabei wird die Luft  über einen "See" geführt,
der von unten geregelt geheizt wird,sodass immer
die richtige Luftfeuchtigkeit herrscht.


mfg

von Vlad T. (vlad_tepesch)


Bewertung
0 lesenswert
nicht lesenswert
Die kanadische Regierung hat ein Preisgeld auf ein einfach lokal
herstellbares Design für ein Beatmungsgerät ausgeschrieben


https://www.heise.de/newsticker/meldung/Neue-Beatmungsgeraete-gesucht-Belohnung-winkt-wenn-s-flott-geht-4687601.html

: Bearbeitet durch User
von Lothar M. (lkmiller) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Wir haben schon den Beitrag "Primitives Beatmungsgerät selbst bauen?"

Ein Thread zum Thema reicht.

BTW1: Wieviel Selbstüberschätzung braucht es eigentlich, zu meinen, man
könne etwas im Bastelkeller nachbauen, an dem viele Ingenieure viele
Jahre lang entwickelt und geforscht haben?

BTW2: Leute sterben übrigens trotz künstlicher Beatmung. Einfach daran,
dass das Immunsystem austickt.

: Bearbeitet durch Moderator
Dieser Beitrag ist gesperrt und kann nicht beantwortet werden.
