UKW-Sender Schaltung

[Thomas ". (tomoliver51)]

Hallo,

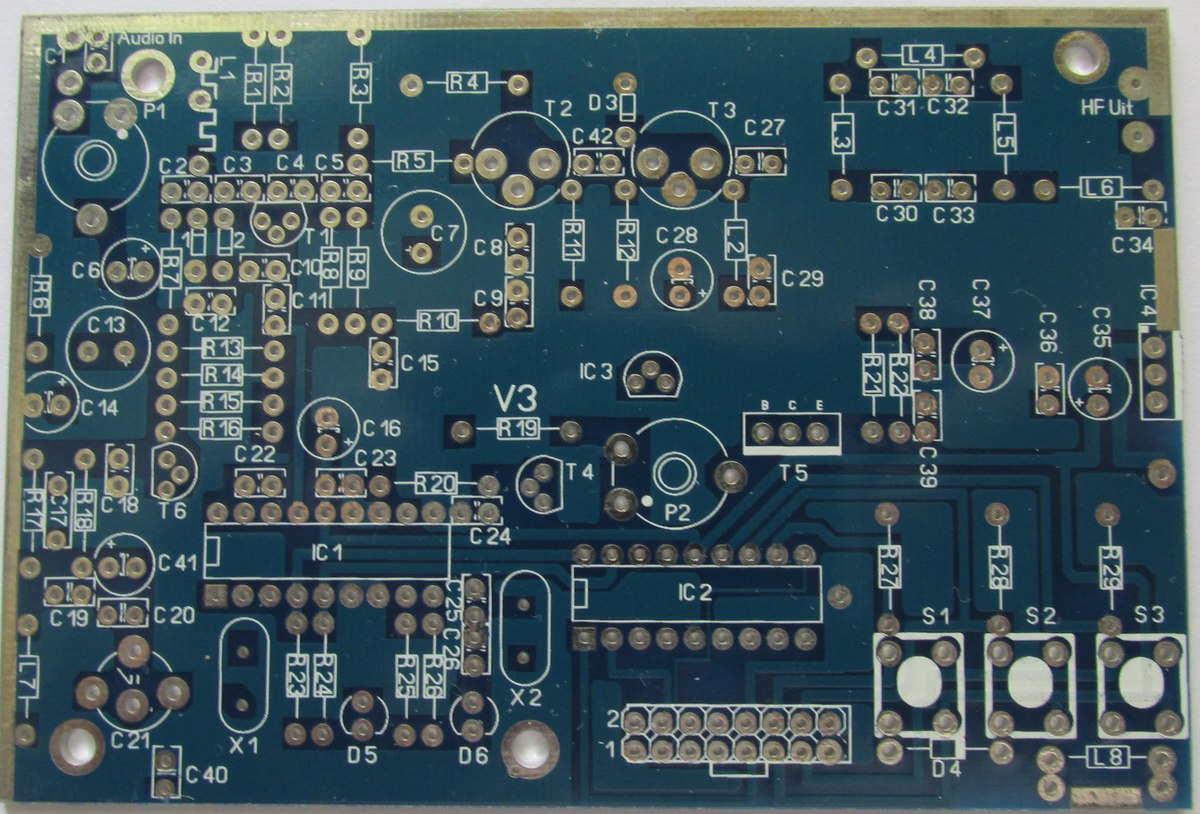

ich habe eine Leiterplatte von einem UKW Sender.
Leider habe ich den Schaltplan und die Software nicht mehr.
Im Internet habe ich nichts gefunden.
Kann jemand helfen?
Wie gesagt mit Schaltplan und Software (Firmeware) für den Prozessor
Dankr
mfg Thomas

[Jürgen von der Müllkippe (Gast)]

Das gleiche Thema, mit der gleichen Leiterplatte gab es doch vor
geraumer Zeit schon mal?

[Christoph db1uq K. (christoph_kessler)]

stimmt
Beitrag "UKW-Sender Schaltung"

Firefox mag das radio-bastler-Forum nicht, "Sicherheitsrisiko"

[Marek N. (Gast)]

2 ICs?
PLL und RDS-encoder?
Könnte eine Schaltung von pira.cz sein.

[Christoph db1uq K. (christoph_kessler)]

Marek, im anderen Thread gab es schon den Link auf das Original, nur
läßt mich Firefox das nicht anschauen. Im Google-Cache sehe ich es, da
steht u.a.:

"Die Platine wird u.a. mit den folgenden Komponenten bestückt:
J310, BFR91 BFR96
sowie den ICs TSA5511 programmierte pic16f628a

Wenn Sie lediglich die Platine kaufen möchten, kostet diese 9,50 Euro
plus 2,50 Euro Porto.
Die Dokumentation empfangen Sie als PDF-Datei via e-Mail.
Mit die HEX file für die PIC.
(Programmierte PIC kostet 2,50)

Die Platine incl. aller für den Aufbau notwendigen Komponenten
kostet 29,50 Euro plus 3,50 Euro Porto. Die Dokumentation empfangen Sie
als PDF-Datei via e-Mail.

Der Sender hat die folgenden technischen Daten:
Versorgungsspannung: 12V ... 15 Vdc
Stromaufnahme: ca. 200 ma
Frequenzbereich: 87 - 108 MHz einstellbar in 50kHz-Schritten
quarzstabilisiert durch PLL-Synthese
Reichweite: ca. 300 Meter
Größe der Platine: 100x75mm"

zuletzt bearbeitet: 18.10.2014, 18:40 von Reneke  ... Veldhoven
Niederlande

[Joerg L. (Firma: 100nF 0603 X7R) (joergl)]

Christoph db1uq K. schrieb:
> zuletzt bearbeitet: 18.10.2014, 18:40 von Reneke  ... Veldhoven
> Niederlande

In einem anderen Thread im radio-bastler-Forum war er noch im Dezember
2019 aktiv.
Er hat dort erklärt, warum er per Mail schlecht zu erreichen ist.
Meld Dich dort in dem Forum an und schreib ihm, der scheint hilfsbereit
zu sein!

[Thomas ". (tomoliver51)]

Hallo,
die Leiterplatte hat die Abmessungen 110 X 75 mm,
nicht 100mm!!!!!!
Ausserdem kann ich  Herrn Renecke nicht erreichen.
Keine e-mail oder so.
Schade...
