Hallo zusammen,

ich habe einen ZVS Induktionserwärmer mit 6x IRFP260 Transistoren.
Problem ist, mein Netzteil liefert z. T. über 60 A und ich kann dort
auch nichts regeln. Den Transistoren wird es aber ab 50 A ungemütlich.

Da es ein Induktionserwärmer ist, hat man Ströme die stark lastabhängig
sind und betragen manchmal nur 20 A und können aber auch über 60 A
erreichen.

Gibt es hier eine gute Möglichkeit / Komponente, mit der man den Strom
auf 50 A "deckeln" kann?

Gruß Sarah

von Kevin K. (nemon) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Was für eine Schaltung hast du denn? Gibt es einen Schaltplan? Wie ist
dein System geregelt / gesteuert? Misst du bereits den Ausgangsstrom?
Wie schnell muss die Regelung eingreifen? Auf deine einzige gestellte
Frage gibt es mit deinen Angaben nur eine Antwort: das weiß so keiner!

von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Ich habe einen ZVS Induktionserwärmer-Set ähnlich dem hier gekauft:

Ebay-Artikel Nr. 124021606041

Das Netzteil liefert konstant ca. 48,5 V. Der Strom stellt sich selbst
ein und ist von der Größe her abhängig, was ich in den Induktor packe.
Diesen Strom messe ich. Die Regelung muss nicht schnell sein, vllt.
innerhalb von 5 Sekunden.

von 2aggressive (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Das Netzteil liefert konstant ca. 48,5 V.
Besteht die Möglichkeit diese Spannung etwas herunter zu stellen?
Möglicherweise ist dein Problem dann schon selbstlösend, die
Spitzenleistung des Heizungsapparellos sollte dann hoffentlich
freiwillig etwas kleiner werden (am Ende: muss ja, so oder so).

von Sarah E. (meneymaus)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So direkt runterregeln kann man da nichts... da soll was über ein
CAN-Bus gehen, aber keine Ahnung ob oder wie das geht...

Ich habe das Datenblatt mal angehangen.

von MaWin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Gibt es hier eine gute Möglichkeit / Komponente, mit der man den Strom
> auf 50 A "deckeln" kann?

Nein.

Nutze ein Labornetzteil, bei dem man den Strom auch einstellen kann. Das
geht dann mit der Spannung passend runter.

Zudem erlaubt es dir das Labornetzteil, dich langsam durch Erhöhen der
Spannung an die Leistungsfähigkeit des ZVS heranzutasten.

Denn du glaubst doch hoffentlich selber nicht, dass die chinesische
Billigschaltung 2.5kW dauerhaft überlebt, die zerplatzt doch schon bei
der Hälfte. Das sind chinesische 2.5kW.

von Realist (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Hallo

Ein 50A Labornetzteil...!? 0-:
Selbst ein in Strom und Spannung einstellbares Netzteil was gerne
Labornetzteil genannt wird ich aber aus diversen Gründen nicht so
bezeichnen würde (aber vollkommen ausreichend für deine Anwendung wäre)
dürfte weitab von jeden Hobbybudget liegen.
Ein hoher 3 stelliger Eurobetrag der auch locker ins 4 stellige gehen
kann wenn es tatsächlich zu einen wirklichen Labornetzteil
(entsprechende Eigenschaften) geht dürfte dann der Kostenpunkt sein.
Ist zwar kein Technisches Argument - aber da wohl auch der TO für sein
Geld arbeiten muss (und das ist eben Lebenszeit und zumindest teilweise
unangenehmer Zwang halt Arbeit -wird gerne vergessen oder verdrängt...)
wohl doch ein sehr wichtiger Punkt.

Schwer und Groß, selbst als Schaltnetzteil (wobei das in echter
Labornetzteilqualität sehr aufwendig wird und nicht jeder Hersteller das
auf den dann notwendigen Niveau beherrscht - also bei all den Parameter
die ein "echtes"  Labornetzteil ausmachen...) ist das auch noch.

von Minimalist (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sollte sich dieses Problem nicht durch 6 kräftigere MosFets am
zufriedenstellendensten lösen lassen? Und wahrscheinlich auch am
günstigsten?!

von oszi40 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Minimalist schrieb:
> durch 6 kräftigere MosFets am
> zufriedenstellendensten lösen lassen?

Selbst wenn Deine neuen MOSFETs das doppelte aushalten, weiß noch keiner
ob die Ansteuerung und die Kühlung geeignet sind. Bei 50A würde ich mir
jetzt erst mal die Zuleitung genauer ansehen und messen. Evtl. hilft
schon 1m Kabel als "Vorwiderstand" zur Strombegrenzung? Allerdings
sollte man bei solchen Strömen die bösen Induktivitäten der Leitungen
nicht unterschätzen.

von Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)


Bewertung
1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> und ist von der Größe her abhängig, was ich in den Induktor packe.

Da sehe ich nur eine Verbindung mit einer mechanischen Lösung.

In Abhängigkeit des Stromes am Limit wird über einen Servomotor die
Spule verschoben, so das der Tegel mit dem Inhalt nicht mehr so stark
geheizt wird.

von Helge (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Im Handbuch steht "..stable nominal -48V DC voltage that is adjustable
to application needs.." und das Canbus-Modul ist nur Option. Ist in dem
Netzteil kein Poti zu finden?
Als Plan B könnte man 10 Stück 24V H4-Lampen (70+75W) parallelschalten
als Vorwiderstand. Halogenlampen haben PTC-Charakteristik, also kaum
Verlust bei kleinen Leistungen und max. 28V / 70A als
Überlastbegrenzung.

von 2aggressive (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Helge schrieb:
> Lampen
Suboptimal bei einer Induktionsheizung angetrieben von einem SNT. Einmal
heiss (an), werden die kaum wieder kalt und dunkel (bleiben). Zumindest
wird sich das SNT dagegen heftig  wehren. Besser wäre hier ein
Lastunabhängiger Vorwiderstand, zB einige meter nicht zu heiss werdender
CU-draht, gefällt mir aber auch nicht wirklich als Lösung.

von Sarah E. (meneymaus)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
An dem Netzteil ist nichts weiter dran, dass man da irgendwas ändern
kann (kein Poti).

Okay, dann weiß ich jetzt, dass man nicht ohne weiteres ein Bauteil
einbauen kann, dass 50 A begrenzt.

Ich hatte oben geschrieben, die Transistoren sind IRFP260...aber es sind
IRFP260N. Die können laut Datenblatt 200 A Spitze und 50 A max.

Meine Versuche dauern immer so max. 5 Minuten am Stück. Meint ihr, die
Transistoren überleben 5 min. 60 A? Die Transistoren sind auf
Kühlkörpern und werden über die angebrachten Lüfter gekühlt.

Es gibt diese ZVS-Geräte mit unterschiedlicher Leistung und
Transistoranzahl:

- 2 Transistoren: 1000 W
- 4 Transistoren: 1800 W
- 6 Transistoren: 2500 W (meiner)
- 8 Transistoren: 4000 W
- 10 Transistoren: 5000 W

Man kann also sagen, ca. 1000 W Leistung pro Transistorpaar. Insofern
frage ist ich mich, ob 2500 W nicht sogar eher konservativ geschätzt ist
für 6 Transistoren?

Gruß Sarah

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Das Netzteil liefert konstant ca. 48,5 V. Der Strom stellt sich selbst
> ein und ist von der Größe her abhängig, was ich in den Induktor packe.

Da liegt der Fehler im Konzept. Du brauchst ein Netzteil, dass den Strom
regelt bzw. begrenzt.

Ein Bauteil zwischen Netzteil und Induktor müsste entweder Hunderte Watt
verheizen können (ohne dabei selbst du schmelzen) oder es wäre
schaltungstechnisch aufwändiger und teurer, als das Netzteil selbst.

Deine Rechnung mit den Watt Zahlen kann ich nicht nachvollziehen.

Zum Einen hängt die Belastbarkeit der Transistoren massiv von ihrer
Ansteuerung und Kühlung ab. Ohne konkrete Daten kann ich da nichts
einschätzen. Letztendlich ist es eine Frage der Temperatur, sie dürfen
nicht zu heiß werden. Darum dreht sich alles.

Zum Anderen ergibt sich die Gesamtleistung des Gerätes noch aus anderen
Bauteilen, es besteht schließlich nicht nur aus diesen Transistoren.

Ich würde mich auch nicht darauf verlassen, dass dieses Netzteil
langfristig in der Strombegrenzung betrieben werden darf, ohne es zu
schädigen. In der Regel dienen die Strombegrenzungen nur dazu, den
gelegentlichen Einschalt-Strom-Stroß und noch seltener Kurzschlüsse zu
überleben.

: Bearbeitet durch User
von Helge (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Schade, daß kein Poti zu finden ist.
Ich vermute, es sind je 3 Stück high-side und 3 Stück low-side parallel,
und der Strompfad geht über die vielen Kondensatoren auf die Spule?
Hitze dürfte hauptsächlich beim Umschalten entstehen. Wie gut die
Schaltung ist und wie hoch die Temperaturen sind, läßt sich kaum
abschätzen. Wie gesagt, Vorwiderstand (Glühlampen) wäre meine Wahl.

von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Mein Neztteil begrenzt den Strom bei 62,5 A. Da komme ich aber nie hin
sondern erreiche lastbedingt maximal 60 A. Das Netzteil wird somit nicht
in der Begrenzung betrieben. Aber die 6 Transistoren werden in Überlast
betrieben, wenn diese ein paar Minuten mit 55-60 A bestromt werden,
statt der erlaubten Dauerstrombelastung von 50 A.

So wie ich das verstanden habe, schalten die Transistoren bei
ZVS-Systemen immer ohne Spannung (Zero Voltage Switching), insofern
hätte ich erwartet, dass sich die Belastung in Grenzen hält.

Was die Kühlung bzw. den Aufbau angeht, kann man ein bisschen auf den
Bildern was erkennen. Jeder Transistor hängt an einem Alu-Kühlkörper und
wird über Lüfter gekühlt: Ebay-Artikel Nr. 124021606041

@Helge
Ist leider kein Schaltplan dabei. Aber ich hatte mich auch schon
gefragt, ob sich die 50 A nicht auf 3 Transistoren aufteilen...

Gruß Sarah

: Bearbeitet durch User
von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Aber die 6 Transistoren werden in Überlast
> betrieben, wenn diese ein paar Minuten mit 55-60 A bestromt werden,
> statt der erlaubten Dauerstrombelastung von 50 A.

Wie viel die IRFP260 Transistoren vertragen hängt von ihrer Kühlung ab.
Laut Datenblatt vertragen sie 46 A bei einer Außentemperatur von 25°C.
Das ist im Sommer ohne Klima-Anlage schon unmöglich ein zuhalten.

Warum hast du denn 6 Transistoren? Der Strom wird doch sicher irgendwie
auf diese aufgeteilt. Dann wäre das doch gar nicht so kritisch - eine
gute Kühlung vorausgesetzt.

: Bearbeitet durch User
von MaWin (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Insofern frage ist ich mich, ob 2500 W nicht sogar eher konservativ
> geschätzt ist für 6 Transistoren?

Normalerweise zerplatzt dieser chinesische Billigramsch bei halber
Leistung.

Aber nur zu...

von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Ich hatte oben geschrieben, die Transistoren sind IRFP260...aber es sind
IRFP260N. Die können laut Datenblatt 200 A Spitze und 50 A max.

Ist es denn so, dass man wahrscheinlich 3 Transistoren parallel leitend
haben wird und dann die anderen 3? So hatte ich das bei den ZVS-Systemen
verstanden. Einen Schaltplan habe ich leider nicht :/

Genau gleich verteilen wird sich der Strom bestimmt nicht, aber wenn ich
wüsste, dass sich die 60 A irgendwie zumindest verteilen, dann wäre das
schon vielversprechender, als wenn das dem Strom pro Transistor
entspricht...
Auf der anderen Seite können die Transistoren ja 50 A vertragen und wenn
man da nun mit etwa 1/3 an Strom ankommt, wundert mich, dass der
Hersteller den Wechselrichter extra mit 2500 W spezifiziert, zumal 3000
W (die auch das Netzteil liefert), vielversprechender im Verkauf
dargestellt wären...
Was die Lebenszeit vom Netzteil angeht, kann man nur abwarten...bisher
läuft es aber soweit ganz gut, ich mach mir eher um den Wechselrichter
sorgen, da ich diesen oberhalb der Grenzen betreibe und beim Netzteil
hätte ich noch Luft.

Gruß Sarah

von Stefan ⛄ F. (stefanus)


Bewertung
2 lesenswert
nicht lesenswert
Sarah E. schrieb:
> wundert mich, dass der Hersteller den Wechselrichter
> extra mit 2500 W spezifiziert

Weil da wie gesagt nicht nur die Transistoren als begrenzende Faktoren
auftreten.

MaWin hat Recht mit seiner Einschätzung, dass chinesische Produkte
typischerweise nur halb so viel aushalten, wie versprochen wird. Ich
habe mehrfach die gleiche Erfahrung gemacht.

: Bearbeitet durch User
von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Okay, ich kenne mich da nicht so aus. Dann scheinen es wohl tatsächlich
andere Komponenten auf dem Board zu sein, die an ihre Grenzen gehen.
Wenn das Netzteil aus Qualitätsgründen denn abschmieren sollte, dann
kaufe ich mir ein vernünftiges Labornetzteil, dann hab ich meine Ruhe
:-)

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> dann kaufe ich mir ein vernünftiges Labornetzteil,
> dann hab ich meine Ruhe

Sicher? Funktioniert der Wechselrichter denn mit einer instabilen
Versorgungsspannung, die aufgrund der Strombegrenzung absackt?

von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Ich brauche dann ein Netzteil, dass 50 Volt und 50 A zur Verfügung
stellt. Wenn die Versorgungsspannung durch die Stromgrenze sinkt, ist
das okay, denn der Wechselrichter schwingt ab 12 V.

Hab mir gerade mal die Preise angesehen...die Idee ist vom Tisch :-)
vllt. lebt es ja auch noch ein bisschen mein China-Netzteil...habe den
Aufbau selten in Betrieb :-)

von Helge (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Habe hier einen Schaltplan für 1000W gefunden, der ähnlich sein dürfte.
Es ist der Versuch von ZVS, aber es gibt im Umschaltmoment evtl
Stromfluß in beiden Zweigen gleichzeitig.
https://www.open-electronics.org/an-open-project-for-a-1-000w-induction-heather/

von Kilo S. (kilo_s)


Bewertung
0 lesenswert
nicht lesenswert
Helge schrieb:
> Habe hier einen Schaltplan für 1000W gefunden, der ähnlich sein dürfte.

Oh weh... die glaubst du selbst nicht. Ich hab genau diesen zum
ansteuern von Trafos. (Zeilentrafos zb.)

Schlecht sind die dinger nicht, sie erfüllen ihren Zweck problemlos.
Aber auf die leistungsangaben kannst du nix geben.

von MiWi (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Hallo zusammen,
>
> ich habe einen ZVS Induktionserwärmer mit 6x IRFP260 Transistoren.
> Problem ist, mein Netzteil liefert z. T. über 60 A und ich kann dort
> auch nichts regeln. Den Transistoren wird es aber ab 50 A ungemütlich.
>
> Da es ein Induktionserwärmer ist, hat man Ströme die stark lastabhängig
> sind und betragen manchmal nur 20 A und können aber auch über 60 A
> erreichen.
>
> Gibt es hier eine gute Möglichkeit / Komponente, mit der man den Strom
> auf 50 A "deckeln" kann?

Hm...

wie wäre es wenn Du den FETs erst einmal mehr Kühlfläche spendierst,
also größere Kühlkörper, eine gute Wärmeübertragung (passende
Wärmeleitpaste! und zB. keramische Isolierscheiben (0,5mm sind
ausreichend)) und dann auch die Belüftung anpaßt die den Namen Kühlluft
dann  auch  verdient und nicht nur - so wie jetzt an Deinem Ebaylink -
irgendwie Luft herumwachelt ohne dabei auch nur annähernd ein
Strömungskonzept zu haben?

So wie die Luft bei Deinem Ebay-Link "strömt" erreicht nur ein Bruchteil
davon die Kühlkörper und die staut sich dann auch noch vor den
Kühlflächen, die Kühlrippen auf der Rückseite werden nicht einmal
annähernd ausreichend durchströmt.... kein Wunder das der Krempel heiß
wird...

Denn wenn wirklich die genannten IRFP260 vom IXYS (und nicht
irgendwelche chinesischen Knallerbsen mit gleichem Namen) verbaut wurden
sind fehlt Deinem Teil nicht die Strombegrenzung sondern "nur" die
Kühlfläche und ein brauchbares Kühlkonzept, die 15W, die sie geschätzt
an Ptot haben sind geradezu lächerlich wenig für dieses Gehäuse - wenn
die Kühlung paßt.

Vermutlich fehlt auch auch ein brauchbares Layout das die 60A schupfen
kann... denn auch das ist nicht soooo trivial und ist kaum auf einer nur
doppelseitigen Platine machbar so das eine gleichmäßige Stromaufteilung
erfolgt...

von Andrew T. (marsufant)


Bewertung
0 lesenswert
nicht lesenswert
Sarah E. schrieb:
> So direkt runterregeln kann man da nichts... da soll was über ein
> CAN-Bus gehen, aber keine Ahnung ob oder wie das geht...
>
> Ich habe das Datenblatt mal angehangen.

Dein Datenblatt bringt relativ wenig Info.
Das User manual schon deutlich mehr (via google.).

Noch verständlicher:
einen Umbau des ähnlichen 3000er modells siehst Du hier als Video:

https://www.youtube.com/watch?v=4S6PA4OFocY

Das sollte bei Deinem Modell in vergleichbarer Form gehen.

von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Ich muss mal prüfen, ob die Kühlkörper so heiß werden. Habe auch diesen
1000 W ZVS Heizer, da hab ich Ströme um die 35 A und nur zwei
IRFP260N-Transistoren und gar keinen Lüfter.

Das Video mit dem 3500 W-Gerät zeigt leider nicht viel... ich sehe nur,
dass er dort irgendwo ein Poti montiert hat aber keinen Schaltplan bzw.
Auslegung vom Poti.

Hier ist auch noch ein anderes Video...aber wieder keine Erklärung
dazu...

https://www.youtube.com/watch?v=Jg21Y95MUoA

von MiWi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Hallo zusammen,
>
> ich habe einen ZVS Induktionserwärmer mit 6x IRFP260 Transistoren.
> Problem ist, mein Netzteil liefert z. T. über 60 A und ich kann dort
> auch nichts regeln. Den Transistoren wird es aber ab 50 A ungemütlich.
>

> Ich muss mal prüfen, ob die Kühlkörper so heiß werden. Habe auch diesen
> 1000 W ZVS Heizer, da hab ich Ströme um die 35 A und nur zwei
> IRFP260N-Transistoren und gar keinen Lüfter.

Ok... dann definiere einmal was "Ungemütlich" in Deinem ersten Beitrag
bedeutet...

von Sarah E. (meneymaus)


Bewertung
0 lesenswert
nicht lesenswert
Ungemütlich heißt für mich, dass der Strom oberhalb der Spezifikationen
ist. Aber da er sich aufteilt über 3 Stränge scheint dies nicht das
größte Problem zu sein.

von MiWi (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Sarah E. schrieb:
> Ungemütlich heißt für mich, dass der Strom oberhalb der Spezifikationen
> ist. Aber da er sich aufteilt über 3 Stränge scheint dies nicht das
> größte Problem zu sein.

Wenn die Aufteilung ausreichend symetrisch ist - was ich allerdinge bei
dem Layout solange bezweifle bis jemand das Gegenteil beweist - sind die
läppischen 20A/FET kein Thema über das man sich weiter den Kopf
zerbrechen sollte.

Wenn Du schon Sorgen hast - kauf dir ein paar von diesen
Thermometer-Klebeetiketten von 50-100°C und klebe die auf die Platine,
dann siehst Du ob die warm wird.

Bei längeren Betriebsdauer sind 70°C eine akzeptables Limit, ab 90°C
wird es auch für Kurzzeitbetrieb kritisch...

von F.B. (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Stefan ⛄ F. schrieb:
> Der Strom wird doch sicher irgendwie auf diese aufgeteilt.

Rein passiv, wobei die Möglichkeiten nicht ausgenutzt wurden.
Die Schaltung ist eigentlich für nicht-parallelisierte Fets
(stark unter deren Grenzdaten) gedacht.

Ein Chinese mit wirklichen Elektronik-Kenntnissen hätte statt
eines stumpfen Nachbaus einer Schaltung mit parallelisierten
Leistungsschaltern auch auf die Idee kommen können, statt nur
einer Stromzuführungsdrossel/Seite eben gleich drei (mit
jew. nur 1/3 des Kern- und auch Drahtdurchmessers...) nutzen
zu können, und direkt zu den einzelnen Fets zu führen.

(Auch rein passiv, aber eben unter Ausnutzung der gesamten
Möglichkeiten passiver Stromaufteilung.)

Gibt es nur leider nicht, diesen wissensspendablen Chinesen.
Wenn, dann sitzt der an einer Position, wo ihm dieses Wissen
besser bezahlt wird, als von Billig-Modul-Produzenten.

von F.B. (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
F.B. schrieb:
> durchmessers

Des Querschnitts. (Bei beidem, Kern wie auch Draht.)

(1/3 des Durchmessers ergibt nur 1/9 des Querschnitts -
das war zu eilig hingeschrieben, bitte um Verzeihung.)

von F.B. (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Oder die Wicklungen aus drei parallelen isolierten Drähten
nur stromeingangsseitig zusammengelötet, fetseitig einzeln
zugeführt. Sogar das würde reichen.

von oszi40 (Gast)


Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
MiWi schrieb:
> Wenn die Aufteilung ausreichend symetrisch ist

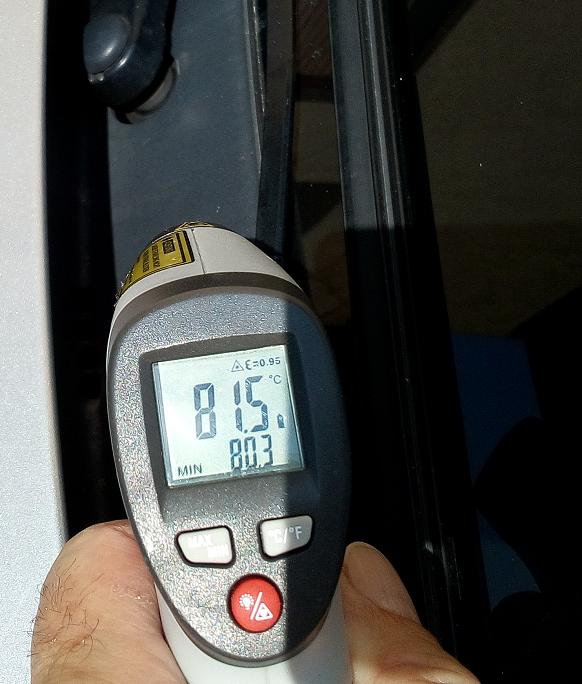

WENN die Aufteilung gut ist, garantiert das noch nicht, dass sie schnell
genug schalten oder dabei heißer werden als geplant. Auf jeden Fall
würde ich mal ein Infrarotthermometer zur Kontrolle benutzen.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
