Forum: Mikrocontroller und Digitale Elektronik Programm läuft nur mit JTAG Fuse


von Philipp L. (viech)


Lesenswert?

Hallo,

ich habe ein Programm auf dem, welches auch wunderbar funktionert.

Nun brauche ich die Pins der JTAG Schnittstelle.
Sobald ich die Fuse "HIGHJTAGEN" aber abschalte, funktioniert das
Programm nicht mehr.
Sobald ich JTAG wieder einschalte geht alles wieder (nur die PortC halt
nicht).

Woran kann das liegen?

Atmega1284P  Atmelstudio7  C

: Bearbeitet durch User
von Volker B. (Firma: L-E-A) (vobs)


Lesenswert?

Philipp L. schrieb:

> Woran kann das liegen?

Singularität im Raum-Zeit-Kontinuum?

Grüßle
Volker

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Was passiert denn, wenn du JTAG nur zur Laufzeit (statt per Fuse)
ausschaltest?

Aber allgemein lässt sich die Frage kaum beantworten. Da braucht es
schon paar Details mehr zur Beschaltung.

von Philipp L. (viech)



Lesenswert?

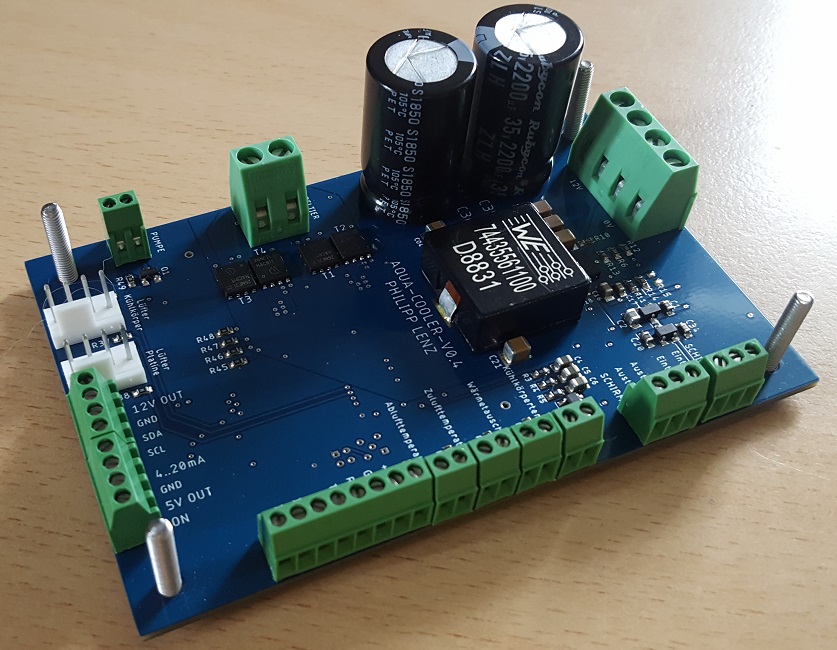

Gebe euch gern alle Infos, bin echt ratlos..

von Peter D. (peda)


Lesenswert?

Philipp L. schrieb:
> Sobald ich die Fuse "HIGHJTAGEN" aber abschalte, funktioniert das
> Programm nicht mehr.

Das wird dann wohl an dem Programm liegen (lt. meinem Kaffeesatz).

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Was passiert nun, wenn du JTD zur Laufzeit setzt?

von Philipp L. (viech)


Lesenswert?

1
/*
2
 * Aquacooler-V0.4-V0.1.c
3
 *
4
 * Created: 21.06.2020 13:51:20
5
 * Author : Viech
6
 */
7
8
//Defines
9
//------------------------------------------------------------------------------------------------------------------------------------------------ Defines
10
#define ENC_B      (1<<PD4)
11
#define ENC_B_1      (PIND & ENC_B)
12
13
14
15
16
//Includes
17
//------------------------------------------------------------------------------------------------------------------------------------------------ Includes
18
19
#include <avr/pgmspace.h>
20
#include <avr/io.h>
21
#include <stdlib.h>
22
#include <util/delay.h>
23
#include <avr/interrupt.h>
24
#include <util/sbit.h>
25
#include "UART.h"
26
#include "lcd.h"
27
#include "global.h"
28
#include "menu.h"
29
#include "ADCauslesen.h"
30
#include "internerADC.h"
31
#include "ADCwandeln.h"
32
33
34
//Variablen
35
//------------------------------------------------------------------------------------------------------------------------------------------------ Variablen
36
37
uint8_t pos = 0;
38
uint8_t Taster = 0;
39
char Wert[10];
40
41
uint16_t Test = 0;
42
uint8_t menuaktiv = 0;
43
44
//Init
45
//------------------------------------------------------------------------------------------------------------------------------------------------ Init
46
void initialisierung (void)
47
{
48

49
  DDRA &= ~(1<<PA0);                //PA0 als Eingang deklarieren (NTC3  = Wärmetauscher)
50
  DDRA &= ~(1<<PA1);                //PA1 als Eingang deklarieren (NTC4  = Kühlkörper)
51
  DDRA &= ~(1<<PA2);                //PA2 als Eingang deklarieren (NTC5  = Lufttemperatur Eintritt)
52
  DDRA &= ~(1<<PA3);                //PA3 als Eingang deklarieren (NTC6  = Lufttemperatur Austritt)
53
  DDRA &= ~(1<<PA4);                //PA4 als Eingang deklarieren (Temp7 = Platinentemperatur)
54
  DDRA &= ~(1<<PA5);                //PA5 als Eingang deklarieren (Reserve)
55
  DDRA &= ~(1<<PA6);                //PA6 als Eingang deklarieren (VMESS = Ausgangsspannung)
56
  DDRA &= ~(1<<PA7);                //PA7 als Eingang deklarieren (SOLL von SPS =  )
57

58
  DDRB &= ~(1<<PB0);                //PB0 als Eingang deklarieren (FAN1_RPM  = Drehzahl Hauptlüfter)
59
  DDRB &= ~(1<<PB1);                //PB1 als Eingang deklarieren (FAN2_RPM  = Drehzahl Platinenlüfter)
60
  DDRB &= ~(1<<PB2);                //PB2 als Eingang deklarieren (ON        = Einschaltbefehl von extern)
61
  DDRB |= (1<<PB3);                //PB3 als Ausgang deklarieren (Pumpe     = Pumpe einschalten)
62
  DDRB &= ~(1<<PB4);                //PB4 als Eingang deklarieren (Reserve)
63
  DDRB &= ~(1<<PB5);                //PB5 als Eingang deklarieren (MOSI = nicht für andere Funktion verwendet)
64
  DDRB &= ~(1<<PB6);                //PB6 als Eingang deklarieren (MISO = nicht für andere Funktion verwendet)
65
  DDRB &= ~(1<<PB7);                //PB7 als Eingang deklarieren (SCK  = nicht für andere Funktion verwendet)
66

67
  DDRC &= ~(1<<PC0);                //PC0 als Eingang deklarieren (SCL        = Bus zu Displayplatine intern)
68
  DDRC &= ~(1<<PC1);                //PC1 als Eingang deklarieren (SDA        = Bus zu Displayplatine intern)
69
  DDRC |= (1<<PC2);                //PC2 als Ausgang deklarieren (ADC_RST    = ADC Reset)
70
  DDRC |= (1<<PC3);                //PC3 als Ausgang deklarieren (EN         = Buck einschalten)
71
  DDRC |= (1<<PC4);                //PC4 als Ausgang deklarieren (HLF_BRD_L2 = Brücke low side Seite 2)
72
  DDRC |= (1<<PC5);                //PC5 als Ausgang deklarieren (HLF_BRD_H2 = Brücke high Side Seite 2)
73
  DDRC |= (1<<PC6);                //PC6 als Ausgang deklarieren (HLF_BRD_L1 = Brücke low side Seite 1)
74
  DDRC |= (1<<PC7);                //PC7 als Ausgang deklarieren (HLF_BRD_H1 = Brücke high Side Seite 1)
75

76
  DDRD &= ~(1<<PD0);                //PD0 als Eingang deklarieren (RXD      = Bus zu Lichtcontroller)
77
  DDRD &= ~(1<<PD1);                //PD1 als Eingang deklarieren (TXD      = Bus zu Lichtcontroller)
78
  DDRD &= ~(1<<PD2);                //PD2 als Eingang deklarieren (S0       = Taster von Inkrementalgeber / INT0)
79
  DDRD &= ~(1<<PD3);                //PD3 als Eingang deklarieren (IN_A     = Inkrementalgeber / INT1)
80
  DDRD &= ~(1<<PD4);                //PD4 als Eingang deklarieren (IN_B     = Inkrementalgeber)
81
  DDRD |= (1<<PD5);                //PD5 als Ausgang deklarieren (OC1A     = Ausgangsspannung von Buck)
82
  DDRD |= (1<<PD6);                //PD6 als Ausgang deklarieren (FAN2_PWM = Drehzahlregelung Hauptlüfter)
83
  DDRD |= (1<<PD7);                //PD7 als Ausgang deklarieren (FAN1_PWM = Drehzahlregelung Platinenlüfter)
84

85
  EICRA |= (1<<ISC01);              //INT0 (Taster Inkrementalgeber)  wird bei fallender Flanke ausgelöst
86
  EICRA |= (1<<ISC11);              //INT1 (Drehung Inkrementalgeber) wird bei fallender Flanke ausgelöst
87
  EIMSK |= (1<<INT0);                //Ext. Int0 aktivieren
88
  EIMSK |= (1<<INT1);                  //Ext. Int1 aktivieren
89
90
  TCCR0A = (1<<WGM00)+(1<<WGM01);          // WGM0,WGM1,WGM2 = 1 -> Fast PWM mit OCR0A=TOP
91
  TCCR0B = (1<<WGM02)+(1<<CS02)+(1<<CS00);    // CS00,CS02 = 1 -> prescaler = 1024
92
  OCR0A = 78;                    // bei 8Mhz und prescaler von 1024 gibt es nach 0,009984s einen interrupt
93
  TIMSK0 = (1<<TOIE0);              // Timer Overflow interrupt enable
94
95
  ICR1 = 1000;                  //TOP-Wert für Zähler = 1000
96
  OCR1A = 800;                  //Vergleichsregister = 1
97
  TCCR1A = (1<<COM1A1)+(1<<WGM11);        //WGM11+12+13 = Fast PWM mit ICR1 als TOP
98
  TCCR1B = (1<<WGM12)+(1<<WGM13)+(1<<CS10);    //CS10 = no prescaler
99
100
  OCR2A = 250;                      //Vergleichsregister = 125 -> 50%
101
  OCR2B = 50;                      //Vergleichsregister = 125 -> 50%
102
  TCCR2A = (1<<COM2A1)+(1<<COM2B1)+(1<<WGM20)+(1<<WGM21);  //WGM20+21 = Fast PWM mit 0xFF als TOP
103
  TCCR2B = (1<<CS20);                    //CS21 = no prescaler
104

105
  ICR3 = 7812;                      //TOP-Wert für Zähler = 7812
106
  TCCR3A = (1<<WGM31);                  //WGM11+12+13 = Fast PWM mit ICR1 als TOP
107
  TCCR3B = (1<<WGM33)+(1<<WGM32)+(1<<CS32)+(1<<CS30);    //CS30+CS32 = prescaler 1024
108
  TIMSK3 = (1<<TOIE3);                  //Timer3 overflow interrupt enable
109

110
//  MCUCR|=(1<<JTD);                // An dieser Stelle läuft der uC nicht an
111
//  MCUCR|=(1<<JTD);                // An dieser Stelle läuft der uC nicht an
112
113
  adcinit();                    //Externen ADC Initialisieren
114
  ADC_Init();                    //Internen ADC initialisieren
115

116
  USART_Init(uartbaud);              //UART mit 9600 baud initialisieren
117

118
  MCUCR|=(1<<JTD);
119
  MCUCR|=(1<<JTD);
120

121
  sei();                      //Interrupts generell aktivieren
122
}
123
124
125
126
//Interrupts
127
//------------------------------------------------------------------------------------------------------------------------------------------------ Interrupts
128
129
ISR (INT0_vect)                    //Bei interrupt int0 (Taster Inkrementalgeber)
130
{
131
  Taster = 1;
132
}
133
134
135
ISR (INT1_vect)                    //Bei interrupt int1 (Drehung Inkrementalgeber)
136
{
137
  if(ENC_B_1)                    //Encoder B == 1
138
  pos--;
139
  else
140
  pos++;
141
}
142
143
144
ISR (TIMER3_OVF_vect)
145
{
146
  PID_I++;
147
  menuaktiv = 1;
148
}
149
150
151
152
ISR (TIMER0_OVF_vect)
153
{
154

155
}
156
157
158
//Main
159
//------------------------------------------------------------------------------------------------------------------------------------------------ Main
160
161
int main(void)
162
{
163
    /* Replace with your application code */
164

165
  initialisierung();
166
  LCD_I2C_ADR = 0x3C;                // Display 1
167
  lcd_init(LCD_DISP_ON);              // init lcd and turn on
168
  LCD_I2C_ADR = 0x3D;                // Display 2
169
  lcd_init(LCD_DISP_ON);              // init lcd and turn on
170
171
172
  Menu1();
173
174
  PORTC |= (1<<PC2);                  //ADC ein
175
  PORTC |= (1<<PC3);                  //Buck = ein
176
  PORTB |= (1<<PB3);                  //Pumpe = ein
177
178
  PORTC |= (1<<PC4);                //H-Brücke L1=ein
179
  PORTC |= (1<<PC5);                //H-Brücke H1=ein
180
181
  PORTC &= ~(1<<PC6);                //H-Brücke L2=ein
182
  PORTC &= ~(1<<PC7);                //H-Brücke H2=ein
183

184

185
  while (1)
186
    {
187

188
  if (menuaktiv == 1)
189
  {
190
  Menu1();
191
  menuaktiv = 0;
192
  }
193

194
  adcdata = Auslesen();
195
  RNTC = ADC_to_NTC_bridge(adcdata);
196
  Tempin = NTC_to_Temp(RNTC);
197

198
  adcdata = ADC_Read(0);
199
  RNTC = ADC_to_NTC_div(adcdata,5.03,1024,9980);
200
  Luftout = NTC_to_Temp(RNTC);
201

202
  adcdata = ADC_Read(1);
203
  RNTC = ADC_to_NTC_div(adcdata,5.03,1024,9980);
204
  Luftin = NTC_to_Temp(RNTC);
205

206
  adcdata = ADC_Read(2);
207
  RNTC = ADC_to_NTC_div(adcdata,5.03,1024,9980);
208
  Tauscher = NTC_to_Temp(RNTC);
209

210
  adcdata = ADC_Read(3);
211
  RNTC = ADC_to_NTC_div(adcdata,5.03,1024,9980);
212
  Kuehler = NTC_to_Temp(RNTC);
213

214
  adcdata = ADC_Read(4);
215
  Buck = MCP9700_to_Temp(adcdata,5.0,1024);
216
217

218
   }
219

220
}


Okay...

Wenn ich das vor sei() in der Funktion "Initialisierung" schreibe, läuft
das Programm und die Ports sind verfügbar.

Wenn ich das aber 3 Zeilen höher ansiedele, läuft nix.
Gefühlt läuft der uC nicht an und es sind alle Ports aus.
Auch direkt am Anfang der Initialisierung() geht es nicht.

: Bearbeitet durch User
von Peter D. (peda)


Lesenswert?

Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Philipp L. schrieb:
1
   DDRA &= ~(1<<PA0);                //PA0 als Eingang deklarieren (NTC3
2
 = Wärmetauscher)
3
   DDRA &= ~(1<<PA1);                //PA1 als Eingang deklarieren (NTC4
4
 = Kühlkörper)

Das ist nicht sinnvoll. Nicht nur, dass die Bits sowieso beim Reset alle
0 sind, wenn schon, dann beschreibt man in der Initialisierungsphase
doch sinnvollerweise alle Port-Register jeweils am Stück mit einem
kompletten Byte, statt da lauter CBI- oder SBI-Befehle aneinander zu
ketten.

> Wenn ich das vor sei() in der Funktion "Initialisierung" schreibe, läuft
> das Programm und die Ports sind verfügbar.

Dann hast du zumindest einen Würgaround. :)

> Wenn ich das aber 3 Zeilen höher ansiedele, läuft nix.
> Gefühlt läuft der uC nicht an und es sind alle Ports aus.
> Auch direkt am Anfang der Initialisierung() geht es nicht.

Vermutung: das Ding rennt aus irgendeinem Grund immer wieder in einen
Reset (oder Interrupt, für den kein Vektor da ist).

von BlaBla (Gast)


Lesenswert?

Philipp L. schrieb:
> ISR (TIMER0_OVF_vect)
> {
>
> }

Wird dieser Interrupt nicht wegoptimiert?

von Philipp L. (viech)


Lesenswert?

Jörg W. schrieb:
> Das ist nicht sinnvoll. Nicht nur, dass die Bits sowieso beim Reset alle
> 0 sind, wenn schon, dann beschreibt man in der Initialisierungsphase
> doch sinnvollerweise alle Port-Register jeweils am Stück mit einem
> kompletten Byte, statt da lauter CBI- oder SBI-Befehle aneinander zu
> ketten.

Am Stück beschreiben ist sicher sinnvoller.
Habe ich nur gemacht damit ich jedem Pin eine Beschreibung zum nachsehen
verpassen kann.
Aber ja, geht bestimmt besser.

Jörg W. schrieb:
> Vermutung: das Ding rennt aus irgendeinem Grund immer wieder in einen
> Reset (oder Interrupt, für den kein Vektor da ist).

Einen Overflow Interrupt gibt es nur für Timer0 und Timer3.
Für beide gibt es einen Vektor.
Oder muss da etwas drin stehen?
Denn für Timer0 ist der noch leer...
1
C-Code
2
ISR (TIMER0_OVF_vect)
3
{
4

5
}

Aber auch wenn ich da etwas reinschreibe läuft das Programm nicht mehr,
wenn ich das deaktivieren an den Anfang der Initialisierung()
schreibe...

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

BlaBla schrieb:
> Philipp L. schrieb:
>> ISR (TIMER0_OVF_vect)
>> {
>>
>> }
>
> Wird dieser Interrupt nicht wegoptimiert?

Ja, wird er nicht.

ISR ist ein Makro, der die damit beschriebenen Funktionen u.a. mit dem
Attribut "used" versieht.

von Philipp L. (viech)


Lesenswert?

Also keine weitere Idee, warum es darauf ankommt an welcher Stelle ich
das im Programm deaktiviere ?

Ich habe mal gehört, dass man für JTAG "anders" compilieren muss.
Muss ich dem Compiler das evtl. irgendwie sagen es nicht für JTAG
compiliert werden soll?

Man lies immer "JTAG in den Fuses deaktivieren" und gut, das würde ich
eigentlich auch gern so handhaben.
ich muss nur das eine "HIGHJTAGEN" entfernen, oder muss ich sonst noch
etwas umstellen?

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Philipp L. schrieb:
> Also keine weitere Idee, warum es darauf ankommt an welcher Stelle ich
> das im Programm deaktiviere ?

Nö, so richtig nicht.

Muss ja irgendwas mit der Initialisierung der beiden ADCs zu tun haben.

> Ich habe mal gehört, dass man für JTAG "anders" compilieren muss.

Wo hast du das denn gehört?

> Man lies immer "JTAG in den Fuses deaktivieren" und gut, das würde ich
> eigentlich auch gern so handhaben.

Wo liest "man" das?

Ich persönlich nehme, wenn ich das schon brauche, allemal lieber JTD,
und dann lege ich auf die JTAG-Pins unwichtigen Krempel wie Status-LEDs.
Wenn man dann durch die beiden Zeilen zum Setzen des JTD single-step
durchgeht, wird die zeitliche Bedingung für das Deaktivieren des JTAG
nicht eingehalten, und man kann weiter debuggen (die LEDs an den
JTAG-Leitungen blinkern dann halt irgendwas zusammen).

Läuft der Code fullspeed da durch, wird JTAG abgeschaltet, und die vier
Drähte werden von der Software gesteuert.

Ohne Fuse-Gefummel …

> ich muss nur das eine "HIGHJTAGEN" entfernen, oder muss ich sonst noch
> etwas umstellen?

Du musst natürlich insbesondere die Fuses auch wirklich programmieren.
Von allein wandert das nicht aus dem Sourcecode in die entsprechende
Kommandozeile des Programmers. (Die Fuses grundsätzlich jedes Mal über
zu programmieren, würde ich nicht tun, da hätte ich Angst, dass sie
vorzeitig verschleißen. Sind ja auch nur Flash-Zellen mit endlicher
Lebensdauer.)

Aber: solange die Software abstürzt, hat das natürlich keinen Sinn, da
an der Fuse überhaupt zu schrauben.

: Bearbeitet durch Moderator
von au weia (Gast)


Lesenswert?

Philipp L. schrieb:
> Also keine weitere Idee, warum es darauf ankommt an welcher Stelle ich
> das im Programm deaktiviere ?

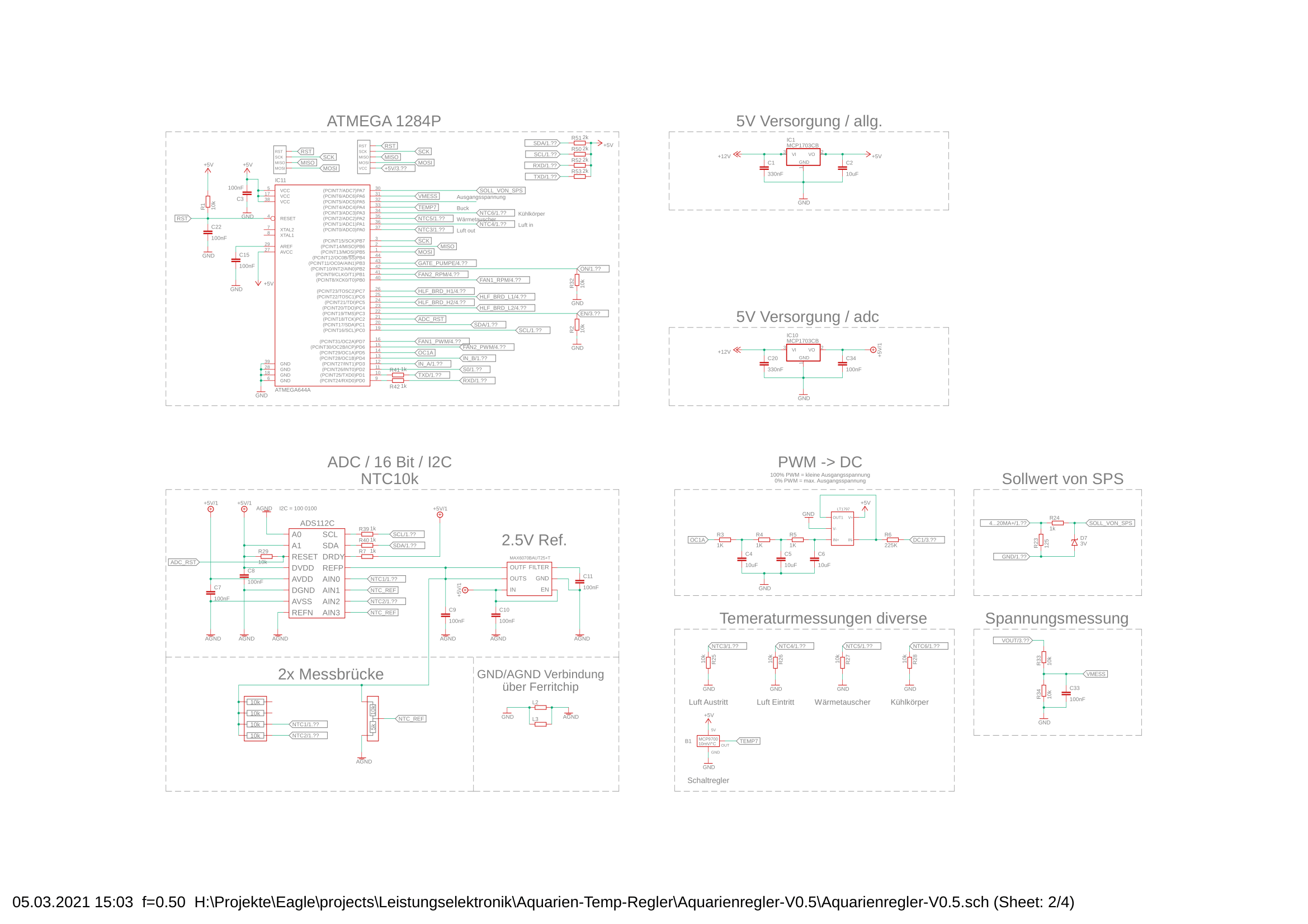

Auf jeden Fall hast du nur einen müden Abblock-Kondensator
an deinem 1284P, es gehört aber an jeden einzelnen Vcc Pin
(es gibt drei davon) und an den AVcc Pin jeweils ein dezidierter
Abblock-Kondensator zum nächsten Masse-Pin des Controllers.

Wenn du jetzt meinst das was ich sage ist ohne Belang, dann
gut, dann schmiede weiterhin dein eigenes Glück.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Kann es sein, dass deine Externinterrupts irgendwelchen Müll einkoppeln
und die CPU dann nur noch mit dem Behandeln von deren ISRs beschäftigt
ist?

Würde allerdings nicht erklären, warum dann alle Ports aus wären.

von Philipp L. (viech)


Lesenswert?

Jörg W. schrieb:
> Kann es sein, dass deine Externinterrupts irgendwelchen Müll
> einkoppeln
> und die CPU dann nur noch mit dem Behandeln von deren ISRs beschäftigt
> ist?
>
> Würde allerdings nicht erklären, warum dann alle Ports aus wären.

Das würde doch auch nicht erklären, warum das Programm super läuft.
Auch über Stunden...
Nur sobald ich JTAG (in den Fuses oder an einer "falschen" Stelle im
Programm) deaktiviere läuft nix mehr.

Und die Externen Interrupts funktionieren doch sonst auch und liegen
nicht auf den JTAG Ports.

Jörg W. schrieb:
> Du musst natürlich insbesondere die Fuses auch wirklich programmieren.

Ja, schon klar.
Auch beim auslesen wird mir das korrekt angezeigt.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Philipp L. schrieb:
> Das würde doch auch nicht erklären, warum das Programm super läuft.
> Auch über Stunden.

Richtig.

Ich bin nur immer etwas skeptisch mit Externinterrupts, die nicht
dediziert von irgendwelchen aktiven Bauteilausgängen (mit genau
bekannter Charakteristik der treibenden Signale) angesteuert werden.
Wenn man sowas unbedingt braucht, würde ich in der ISR als erstes den
entsprechenden Interrupt abklemmen, damit es keinen "Interruptsturm"
gibt.

Einen Encoder oder Taster entprellt man ohnehin besser in einem
Timerinterrupt.

Back to topic: da du das Problem ja schon auf die Initialisierung der
beiden ADCs eingekreist hast, solltest du dir diese nochmal genau
ansehen.

von Philipp L. (viech)


Angehängte Dateien:

Lesenswert?

Jörg W. schrieb:
> Back to topic: da du das Problem ja schon auf die Initialisierung der
> beiden ADCs eingekreist hast, solltest du dir diese nochmal genau
> ansehen.


ja, das habe ich.
Da wird kein MCUCR gesetzt (siehe Anhänge).

von leo (Gast)


Lesenswert?

Philipp L. schrieb:
> Taster = 1;

Das ist nicht volatile, anderes wohl auch nicht. Sonst mal
zusammenstreichen, formatieren, bis es lesbar ist und nur der Fehler
uebrig bleibt.

leo

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Ich denke zwar nicht, dass das das aktuelle Problem ist, aber darüber
solltest du nochmal nachdenken …
1
void USART_Transmit( unsigned char data )
2
{
3
  // Wait for empty transmit buffer
4
  while ( !( UCSR0A & (1<<UDRE0)) )
5
  // Put data into buffer, sends the data
6
  {
7
    UDR0 = data;
8
  };
9
}

(Gibt es einen wichtigen Grund, den Sourcecode als PDF statt als
C-Quellen anzuhängen?)

von Volker B. (Firma: L-E-A) (vobs)


Lesenswert?

Philipp L. schrieb:

> Das würde doch auch nicht erklären, warum das Programm super läuft.
> Auch über Stunden...
> Nur sobald ich JTAG (in den Fuses oder an einer "falschen" Stelle im
> Programm) deaktiviere läuft nix mehr.

Ohne jetzt den Code im Detail untersucht zu haben, würde ich den Fehler
an der Ansteuerung Deiner beiden Halbbrücken vermuten, da alle 4 am Port
C hängen. Durch den Pull-Down sind die Low-Side-FETs aktiv, solange der
Port nicht initialisiert ist. Bist Du Dir sicher, dass bei der
Initialiserung der zugehörigen High-Side-Ausgänge kein
Brückenkurzschluss ("Heißer Zweig") entsteht?

Vermutung: Der Kurzzschluss könnte auch die Versorgung der MCU
beeinflussen, so dass der Brownout zuschlägt. Mir fehlt die Geduld in
Deinem Suchspiel, aka Schaltplan, nach der Versorgung der
MOSFET-Halbbrücken zu suchen.

Grüßle
Volke

Beitrag #6610145 wurde von einem Moderator gelöscht.
Beitrag #6610166 wurde von einem Moderator gelöscht.
von Philipp L. (viech)


Lesenswert?

Volker B. schrieb:
> Philipp L. schrieb:
>
>> Das würde doch auch nicht erklären, warum das Programm super läuft.
>> Auch über Stunden...
>> Nur sobald ich JTAG (in den Fuses oder an einer "falschen" Stelle im
>> Programm) deaktiviere läuft nix mehr.
>
> Ohne jetzt den Code im Detail untersucht zu haben, würde ich den Fehler
> an der Ansteuerung Deiner beiden Halbbrücken vermuten, da alle 4 am Port
> C hängen. Durch den Pull-Down sind die Low-Side-FETs aktiv, solange der
> Port nicht initialisiert ist. Bist Du Dir sicher, dass bei der
> Initialiserung der zugehörigen High-Side-Ausgänge kein
> Brückenkurzschluss ("Heißer Zweig") entsteht?
>
> Vermutung: Der Kurzzschluss könnte auch die Versorgung der MCU
> beeinflussen, so dass der Brownout zuschlägt. Mir fehlt die Geduld in
> Deinem Suchspiel, aka Schaltplan, nach der Versorgung der
> MOSFET-Halbbrücken zu suchen.
>
> Grüßle
> Volke


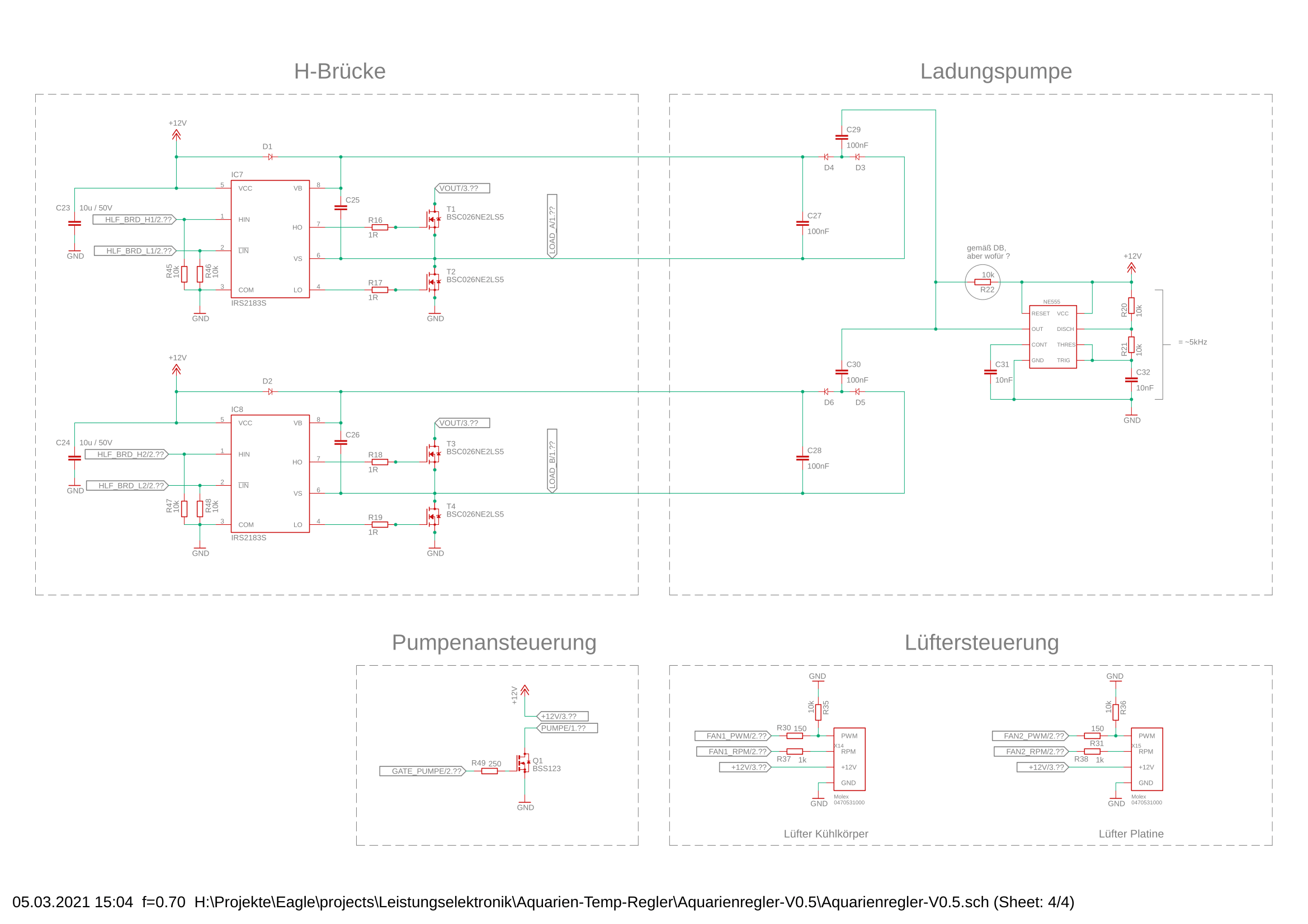

Die Halbbrücken-Fets werden durch Treiber IRS2183S getrieben, welche
einen Kurzschluss schon selbst verhindern.
Wenn alle Ports 0 sind, steuern beide Treiber Masse durch.

Wie gesagt funktioniert es schon nicht, wenn ich die JTAG Abschaltung
hinter die Port Initialisierung und vor die ADC + UART Initialisierung
stelle.

von c-hater (Gast)


Lesenswert?

Jörg W. schrieb:
> Ich denke zwar nicht, dass das das aktuelle Problem ist, aber *darüber*
> solltest du nochmal nachdenken …

;o)

Definitiv. Das ist völliger Schwachsinn.

von Volker B. (Firma: L-E-A) (vobs)


Lesenswert?

Philipp L. schrieb:

> Die Halbbrücken-Fets werden durch Treiber IRS2183S getrieben, welche
> einen Kurzschluss schon selbst verhindern.

das ist mir klar. Aber welche Spannung hängt an den High-Side-Drains?
Vout/3 finde ich in Deinem "Suchspiel" nicht.

> Wie gesagt funktioniert es schon nicht, wenn ich die JTAG Abschaltung
> hinter die Port Initialisierung und vor die ADC + UART Initialisierung
> stelle.

Ich würde schnell&einfach die Beschaltung der Port-C-Pins abklemmen und
schrittweise wieder zuschalten, bis es erneut hängt. Dann hast Du den
Schuldigen und die Ordnung des Rätsels würde sich drastisch reduzieren.

Grüßle
Volker

von Philipp L. (viech)


Angehängte Dateien:

Lesenswert?

Volker B. schrieb:

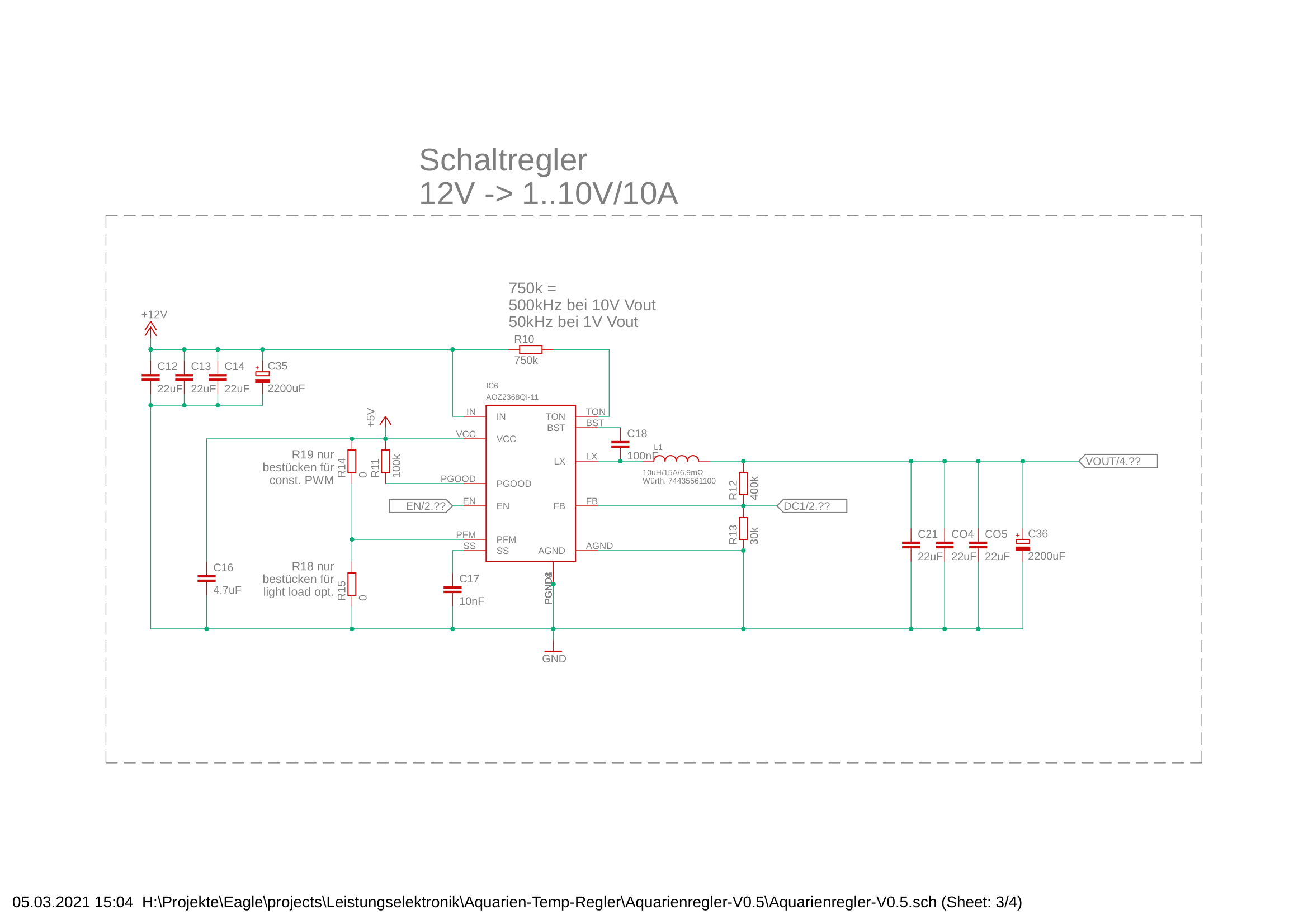

> das ist mir klar. Aber welche Spannung hängt an den High-Side-Drains?
> Vout/3 finde ich in Deinem "Suchspiel" nicht.

Das ist Vout auf Seite.3 auf welcher der Buck ist.
Also Vout vom Buck.

Volker B. schrieb:
> Ich würde schnell&einfach die Beschaltung der Port-C-Pins abklemmen

Du meinst hardwaremäßig ?

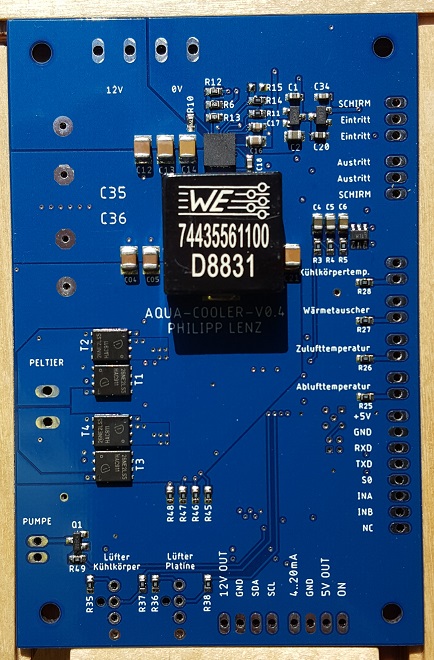

Schwierig auf der fertigen Platine :-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Philipp L. schrieb:
> Du meinst hardwaremäßig ?
> Schwierig auf der fertigen Platine :-)

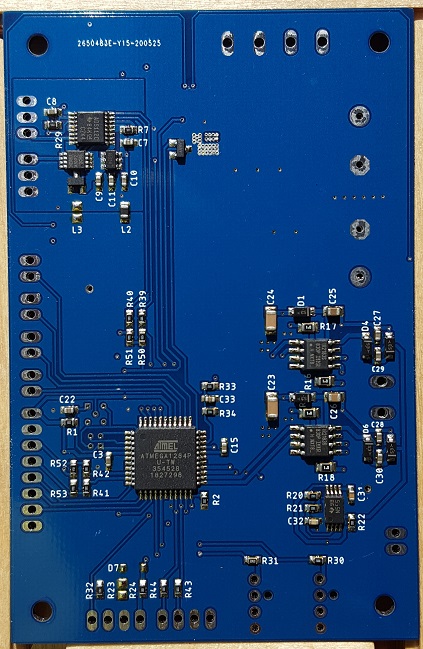

Den SO8, der an Pin 23/24 klemmt, kannst du mit Heißluft mal ablöten.
Damit hättest du schon zwei der vier Leitungen verifiziert.

von Philipp L. (viech)


Lesenswert?

Ach wie blöd wir alle sind :-)
Bin zwar nicht mehr am PC, aber es ist bestimmt der ADC Reset Pin.

Aktuell setze ich diesen vor der adc_init noch nicht auf 1, wodurch der
ads112 bei deaktivieren des JTAG ausschaltet.

Somit hängt das Programm, da der ads112 nicht mehr antwortet.

von c-hater (Gast)


Lesenswert?

Philipp L. schrieb:

> Ach wie blöd wir alle sind :-)

Das sehe ich dann doch eine wenig anders...

von Philipp L. (viech)


Lesenswert?

Das war es, läuft jetzt.

von Volker B. (Firma: L-E-A) (vobs)


Lesenswert?

Philipp L. schrieb:
> Ach wie blöd wir alle sind :-)
(...)
> Aktuell setze ich diesen vor der adc_init noch nicht auf 1, wodurch der
> ads112 bei deaktivieren des JTAG ausschaltet.
>
> Somit hängt das Programm, da der ads112 nicht mehr antwortet.

Naja, blöde ist der, der in seinem I2C-Code nicht sämtliche
while()-Schleifen auf ein Timeout prüft, sondern nur ein paar wenige...
:-/

Mich würde jetzt nur interessieren, wie Du Dir in Deinem
Eröffnungsposting vorgestellt hast, zielführende Informationen zu
erhalten, ohne jeglichen Code oder Schaltplan zu zeigen?

Grüßle
Volker

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Nun hack mal nicht zu viel auf ihm 'rum. Ich denke, er hat einiges dabei
gelernt, auch sicher ein Stück, wie man eine Frage stellt.

Btw., @Phillip, schau dir auf jeden Fall deine serielle Ausgabe nochmal
an.

von Philipp L. (viech)


Lesenswert?

Mädelz...
fühlt euch mit dem "blöde" doch nicht gleich so angegriffen...

Dafür stand doch der :-) dahinter.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
