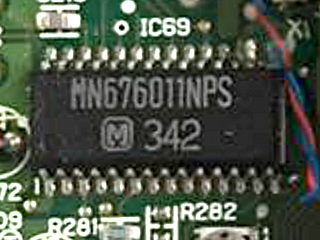

Für ein Umbauprojekt eines Videomischpultes (PAL -> NTSC) suche ich den abgebildeten Chip. Es ist ein Panasonic MN676011NPS und wird in NTSC-Varianten div. Panasonic Digital-Mischpule (AVE 5, AVE 7, ...) verbaut. Wer einen solchen Chip hat, oder weiss wo man ihn beziehen kann möge sich doch bitte hier melden (oder direkt per PN)! Ich suche schon eine ganze Weile danach, aber es scheint als wäre der hier in Europa, bzw. Deutschland nicht erhältlich. Vermutlich wurde er von Panasonic auch nie in den Markt gebracht sondern nur selbst verbaut. Die Funktion des Chips ist eigentlich klar (Datenblatt gibt frei zum Download, daher habe ich es hier nochmal angehangen) und evtl. kennt auch jemand einen Ersatztyp dafür? Selbst wenn man eine kleine Adapterplatine dafür einbauen müsste da anderes Gehäuse oder Pinbelegung, wäre das kein Problem. Ich brauche in der Tat nun einen einzigen Chip.
Angehängte Dateien:
-
140 KB
Das einzige Angebot, welches ich finden konnte, ist auf taobao https://www.taobao.com/list/item-amp/612191111201.htm ev. hilft google translator
Wozu sollte man heute noch einen anlogen Videomischer verwenden (und umbauen)? Da geht analoges Video rein und raus. Macht/braucht heute keiner mehr. Falls du ein paar analoge 4:3-NTSC-PTZ-Kameras brauchst, kann ich dir ein Paar von Sony anbieten (Fehlkauf vor diversen Jahren).
... schrieb: > http://www.o2xygen.com/parts/MN676011NPS.htm Ein Spassvogel. Die Jungs haben eine Mindestabnahme von 100$ :-O STK500-Besitzer schrieb: > Wozu sollte man heute noch einen anlogen Videomischer verwenden (und > umbauen)? > Da geht analoges Video rein und raus. Macht/braucht heute keiner mehr. Was für ein sinnvoller Beitrag - Respekt.
Christoph Z. schrieb: > Das einzige Angebot, welches ich finden konnte, ist auf taobao > https://www.taobao.com/list/item-amp/612191111201.htm Ja, Danke, hätte ich erwähnen sollen das ich das natürlich auch gefunden habe, aber es ist irgendwie "wertlos", weil man da nicht weiterkommt. Scheint auch eher was für Großhänlder zu sein :-(
... schrieb: > http://www.o2xygen.com/parts/MN676011NPS.htm Danke, leider ebenfalls leider nur ein Großhänlder. Habe trotzdem mal nach einem "Sample" gefragt, mache mir aber wenig Hoffnung...
:
Bearbeitet durch User
Wie gesagt, ich habe schon Stunden mit der Suche im Internet verbracht bevor ich diesen Hilferuf hier abgesetzt habe... Auch den ein oder anderen Mischpult-Modder (da gibt es ja eine richtige Szene) habe ich schon angeschrieben. Vielleicht wenn man wenigstens das Datenblatt von der PAL-Version (MN676021PPS) bekommen könnte um es mit dem NTSC zu vergleichen. Evtl. bringt einen das ja auf eine andere Option? Auch würde mich interessieren wie sich die PAL und NTSC-Variante vom Typenschild unterscheiden. In der PAL-Variante ist hinten das Suffix "/G" dran. Das könnte aber auch eine Baureihe sein. Habe auf div. Bildern von geöffneten Geräten gesehen das es da durchaus kleinere Veränderungen im laufe der Jahre gab. Und bei vielen Foren bin ich einfach ein paar Jahr(zehnte) zu spät. Hier gab es jemand der hatte das Problem genau in der anderen Richtung, wollte PAL und hat NTSC bekommen: http://www.blue-room.org.uk/index.php?showtopic=21725 War aber 2007 ;-) Blaupunkt und Panasonic sind ja oft ein und dasselbe. Evtl. gibt es auch kompatible Bausteine?
:
Bearbeitet durch User
Olli Z. schrieb: > Evtl. gibt es auch > kompatible Bausteine? Die Firma Blaupunkt gibts nur noch auf dem Papier und sie haben auf die Panasonic Produkte nur ihren Namen raufgedruckt. Eine eigene Produktion der Chips hatten sie nicht und schon gar nicht für NTSC-only Technik.
Olli Z. schrieb: > Christoph Z. schrieb: >> Das einzige Angebot, welches ich finden konnte, ist auf taobao >> https://www.taobao.com/list/item-amp/612191111201.htm > Ja, Danke, hätte ich erwähnen sollen das ich das natürlich auch gefunden > habe, aber es ist irgendwie "wertlos", weil man da nicht weiterkommt. > Scheint auch eher was für Großhänlder zu sein :-( Eine Idee hätte ich noch: schreib doch mal ein paar der Halbleiterhändler auf Aliexpress an. Manche sitzen in diesen riesigen Elektronikwarenhäusern in Shenzen und haben eigene Buden/Kioske. Da kennt dann jeder jeden und wenn die ein Geschäft machen können, dann wird rumtelefoniert und geschrieben. War früher auf den russischen Elektronikmärkten genau so.
Olli Z. schrieb: >> https://www.taobao.com/list/item-amp/612191111201.htm > Ja, Danke, hätte ich erwähnen sollen das ich das natürlich auch gefunden > habe, aber es ist irgendwie "wertlos", weil man da nicht weiterkommt. Wieso sollte man da nicht weiterkommen? Ich habe da schon eingekauft, okay ist eine Spur komplizierter aber es geht in der Regel. Du meldest dich bei einem Kaufagenten an, z.B. Yoybuy.com. Da den Link von Taobao reintackern, bei Yoybuy bezahlen und warten. Die bestellen das für dich auf Ihre Lageradresse in China. Wenn es dort angekommen ist bekommst Du Nachricht. Das Teil wird gewogen und vermessen, verschiedene Versandangebote werden unterbreitet. Alles relativ günstig. Wenn man will kann man noch eine Artikel-Prüfung vornehmen lassen, hier allerdings sinnfrei. Alles auch hier beschrieben in diesem sympathischen Blog: https://tingtingsnest.com/taobao-agent-deutsch/
Ah, sehe gerade, die hat ihre Seite komplett überarbeitet, früher war da Yoybuy beschrieben, jetzt macht sie das Geschäft selbst. Aber mach mal mit Yoybuy, das kann ich persönlich empfehlen.
Harald schrieb: > mit Yoybuy, das kann ich persönlich empfehlen. Das nenne ich mal Zufall, denn das habe ich gerade getan, noch bevor ich diese Info gelesen hatte und wollte das posten :-) Aber gut zu wissen das ich da zumindest ne Chance habe mal was zu bekommen... https://m.yoycart.com/Product/528330327956/ Habe direkt mal 10 Stück bestellt, vielleicht braucht das ja mal noch jemand.
Und dann hier noch Yoycart, allem Anschein nach auch ein Buyagent. Kenne ich noch nicht, aber ein großes Risiko ist es auch nicht. https://www.yoycart.com/Product/528330327956/ Das ist dem Foto nach wohl der Taobao Händler, da steht Disassembly Source, also ausgelotet aus Schrott. Wenn man 3 Stück bestellt ist da bestimmt ein brauchbarer dabei Hier noch ein anderer Händler https://www.yoycart.com/seller/依v佳v人/?&p=66
Harald schrieb: > https://www.yoycart.com/Product/611438884467/ Auch geil, sind Ausschlachtteile ("original disassembly") Aber derselbe den ich jetzt bestellt hab.
Angehängte Dateien:
-
84 KB -
84 KB

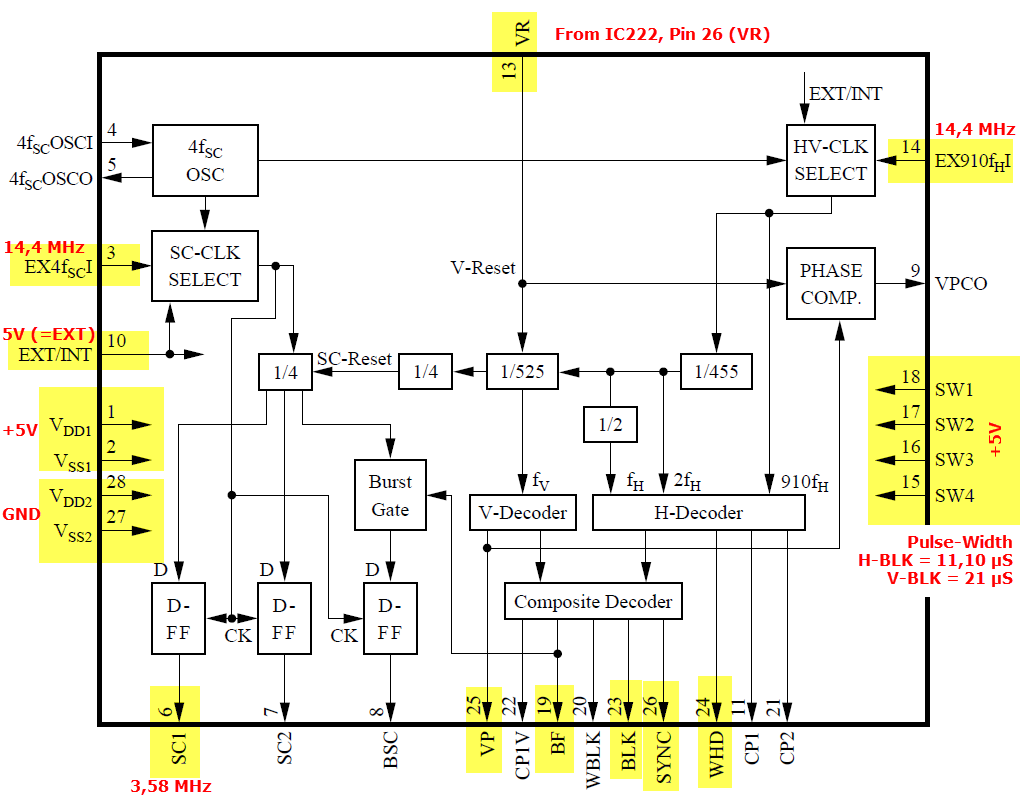

Auf der Suche nach einem möglichen Ersatz für den MN676011NDS habe ich mir mal die beschalteten Pins im Blockschaltbild markiert. 26 = SYNC = Composite synchronizing signal 25 = VP = Vertical synchronizing signal output (width: 3H) 24 = WHD = Wide HD signal. Preblanking signal with pulse width of 9.71 μs 23 = BLK = Composite blanking signal = H-BLK = 11,10 µS 19 = BF = Gate signal for color subcarrier frequencies. The pulse width is 2.51 μs with the vertical interval (9H) dropped out. 14 = EX910fHI = External 910fH (14.31818 MHz) input for horizontal and vertical synchronizing signals. 13 = VR = Falling edge input resets the leading edge of the vertical synchronizing signal (VP). The pin includes a built-in pull-up resistor. 10 = EXT/INT = +5V (H) = use external synchronization source 6 = SC1 = fsc (R-Y) Color subcarrier frequency signal (3.58 MHz) formed by dividing the crystal oscillator signal (4fSC) by four. 3 = EX4fSCI = Color subcarrier frequency (4fSC=14.31818 MHz) input Nun bräuchte ich eine Liste verfügbarer (gängiger) ICs diesen Typs. Da das ja alles Standard NTSC ist, sollte es hoffentlich viele ICs geben die genau diese Signale aus 4fsc erzeugen. Der Sony CSD127M könnte das, ist aber auch so ein Exot den man am Markt nicht bekommt. Vielleicht hat ja einer ne Idee oder Tipp für nen Chip? :-) Fällt so unter die Kategorie "Synchronizing Signal Generator for Video Camera" oder "NTSC Color Camera Synchronizing Signal Generator LSI"
:
Bearbeitet durch User
Erzähl uns doch was das für ein Projekt werden soll.
Oliver S. schrieb: > Erzähl uns doch was das für ein Projekt werden soll. Das hier Beitrag "Panasonic WJ-AVE5 (PAL) auf NTSC umbauen"
Nach langer Suche glaube ich einen potentiellen Ersatz gefunden zu haben, den HD440072. Nicht Pin und nicht Gehäuse, aber Funktionskompatibel. http://www.ids-elektronik.de/348.pdf Der wäre auch in DE verfügbar und werde ich mir, bis die ausgelöteten Chips aus China ankommen, mal ansehen.
:
Bearbeitet durch User
Olli Z. schrieb: > HD440072 Obacht, der kann an seinen Ausgängen nur sehr schwachen Strom liefern. Das wird schon an den 3k3 Pullups auf der Platine Probleme geben. (Sync, BP usw.)
Hm, dann suche ich mal weiter... aber zur Not könnte man den ja mit einem Transistor verstärken? Oder einfach den Pullup auf 20k ändern. Über die elektrischen Charakteristiken vom Original Chip schweigt sich das Panasonic-Datenblatt ja leider aus.
:
Bearbeitet durch User
Olli Z. schrieb: > Hm, dann suche ich mal weiter... aber zur Not könnte man den ja > mit > einem Transistor verstärken? Oder einfach den Pullup auf 20k ändern. > Über die elektrischen Charakteristiken vom Original Chip schweigt sich > das Panasonic-Datenblatt ja leider aus. Das ist wahr, aber im Schaltplan ist klar, das der Chip die Pullups treiben kann und noch so einiges an CMOS Eingängen. Wenn du tatsächlich den HD Einsetzen willst, solltest du sowieso ein Subplatinchen machen, auf dem du dann gleich Buffer montieren kannst.
