existiert nicht. Mahlzeit! kaum einer hat eine eindeutige Seriennummer. Die meisten brauchen unter Windows einen Treiber vom Hersteller, obwohl Windows inzwischen cdc-acm spricht? Und wenn man sonst keine Macken findet, kommt das Teil im QFN-Gehäuse daher. Bei den FT232R und XR21B1411 hab' ich bis jetzt nur je einen Nachteil gefunden - Windows-Treiber bzw. QFN-16. Wobei die Hälfte der Pins beim FT232R ziemlich überflüssig ist und 16 QFN-Pins vielleicht gerade noch lötbar sind. Das ist die erste Frage: ist QFN mit weniger Pins wirklich zuverlässiger? Weniger mögliche Kurzschlüsse ist ja klar, aber bei mechanischer Belastung und Temperaturwechseln? Und, kann man die Platine irgendwie QFN-freundlich gestalten? Könnte eine Art Breakout-Board helfen, weil da viel weniger FR4 gegen die Lötstellen arbeiten kann? Zweitens könnte man mal Ungereimtheiten und Überraschungen mit solchen Chips sammeln: FT2* (außer FT232R) brauchen Längswiderstände in D+ und D- und einen externen Quarz, der FT2232D sogar 6(!)MHz. Und sie brauchen je 47p von D+ und D- nach GND -- ESD-Schutz soll immer möglichst C-arm sein und dann das? CP21*: die meisten sind abgekündigt, der CP2102 heißt jetzt CP2102N CP2105: der interne LDO liefert 3.45V; der Default der Seriennummer ist "Unique 8 character ASCII string", ABER: "Customizing the serial string for each individual device is also recommended if the OEM application is one in which it is possible for multiple CP210x-based devices to be connected to the same PC." XR21V14*: das Datenblatt erwähnt die Seriennummer mit keiner Silbe XR21B142*: "in the Windows OS, an extra INF file is required to install the CDC-ACM driver. The custom drivers must also be installed, although for Windows 7 OS and newer with Internet access and Windows updates set to automatic, the latest Windows-Certified (WHQL/HCK) driver will be downloaded and installed automatically." XR21V1414: als Exar von Infineon gekauft wurde, hat die ganze XR21-Familie neue Datenblätter bekommen, nur dieser eine nicht. Gleichzeitig ist es der einzige in einem LQFP-Gehäuse. Ist das jetzt eine Form der Abkündigung? STM32: man muss jedes Bit der USB-Register vergleichen, um die passende Firmware zu finden (es gibt mindestens ein halbes Dutzend Varianten). Und dann ist das nur eine Demo-Version oder man braucht das komplette CubeMX oder beides. Gibt es hier im Forum evt. USB-Firmware für neuere STM32?
Deswegen verwende ich MCP2200 und MCP2221A. CDC-ACM/HID Devices, gibts in SOIC und DIP, funktioniert für mich, auch an Mac und Linux. Der MCP2221A braucht keinen Quarz, kann noch I2C, hat aber kein RTC/CTS. fchk
Bauform B. schrieb: > existiert nicht. Vielleicht solltest du mal an deinen seltsam überzogenen Anforderungen arbeiten. > Wobei die Hälfte der Pins beim FT232R ziemlich überflüssig ist Na und? Hauptsache der Chip passt ins Gerät. Wenn dein Gerät dafür zu klein ist, dann ist USB vielleicht ohnehin keine sinnvolle Schnittstelle. > Weniger mögliche Kurzschlüsse ist ja klar, aber bei > mechanischer Belastung und Temperaturwechseln? Das ist albern. Bei normal produzierten Platinen entstehen nicht spontan Kurzschlüsse. > FT2* (außer FT232R) brauchen Längswiderstände in D+ und D- Na und? Kannst du dir keine Widerstände leisten? > und einen externen Quarz, der FT2232D sogar 6(!)MHz Es gibt ja extra für dich auch welche ohne Quarz. Abgesehen davon arbeiten USB Schnittstellen mit Quarz im allgemeinen zuverlässiger, als die ohne. Das ist hier schon oft diskutiert worden. > Und sie brauchen je 47p von D+ und D- nach GND > ESD-Schutz soll immer möglichst C-arm sein Wer sagt das denn? Kondensatoren sind ziemlich wirksam wenn es darum geht, kleine kurze Ladungen aufzunehmen. > CP21*: die meisten sind abgekündigt, der CP2102 heißt jetzt CP2102N > CP2105: der interne LDO liefert 3.45V Das kann dir doch egal sein, solange der Chip damit funktioniert. Wenn deiner Schaltung 3,45V zu viel sind, nimm dafür halt einen eigenen Spannungsregler, wie andere es auch normalerweise tun. > "Unique 8 character ASCII string" > ABER: "Customizing the serial string for each individual > device is also recommended if the OEM application is > one in which it is possible for multiple CP210x-based devices to be > connected to the same PC." Das kommt auf deine Anwendung an. Mit einem guten namen könnte die Anwendung zum Beispiel alle "USB Lichterketten" von "Arduino Board" unterscheiden. Ob du das brauchst ist deine Sache. Du kannst sie selbst konfigurieren oder bereits nach deinen Wünschen vom Hersteller liefern lassen. Wo ist also das Problem? > STM32: man muss jedes Bit der USB-Register vergleichen, um die passende > Firmware zu finden (es gibt mindestens ein halbes Dutzend Varianten). Blödsinn. Bei CUbe HAL stellst du das Modell des Mikrocontrollers ein und bekommst automatisch den richtigen Code dazu. Außerdem gibt es die Appnote 4879, welche die Unterschiede zwischen den vier USB Varianten beschreibt und 100% klar angibt, welches STM32 Modell welche der drei Varianten enthält. > Und dann ist das nur eine Demo-Version Nun, es gibt viele Chips da bekommst du vom Hersteller gar keine kostenlosen Programmbeispiele. > oder man braucht das komplette CubeMX oder beides. Na und? Du benutzt auch ein komplettes Windows (oder Linux oder was auch immer) obwohl du nur einen Bruchteil davon brauchst. Du blockierst dich selbst mit deiner hohen Erwartungshaltung.
Also ich finde QFN ist eines der besten Gehäuse, aktuell probiere ich mich an BGAs mit 0,8mm Pitch. Was viel wichtiger als die Frage nach dem perfekten USB zu UART Converter wäre wann Analog endlich einen USB Isolator mit 480MBit raus bringt. Das wollen die gefühlt schon seit 2017/18, ist ein bisschen die neue Kernfusion. Abgesehen davon muss man heute für allen Scheiß Treiber installieren, da regt sich auch keiner auf.

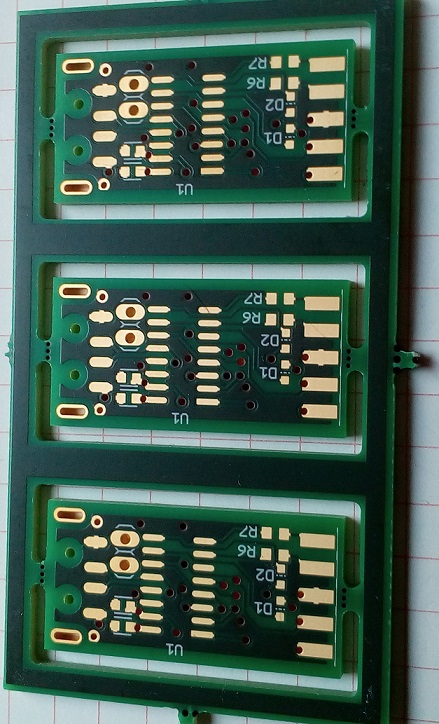

Inzwischen mach mir die in der Regel selbst. Meistens auf Basis der CH552 als CDC. Funktioniert seit Win 8 out of the box mit extra inf auch ab XP. Die Chips gibts im SO16/TSSSOP20/MSOP10 Gehäuse. Die Seriennummer generiere aus der chipinternen 40Bit Nummer. Nachteil: max 115k Baud. Neben Spezialvarianten sind auch Dual CDCs möglich. Quarz ist nicht notwendig. Der Preis von 0.28 Euro / Chip ist auch interessant. Ich hab mir gerade Platinen gemacht. Da kann u.A ein Dual CDC oder Dual Midi installiert werden. Auf der Rückseite ist dann noch ein optionales SPI Flash.

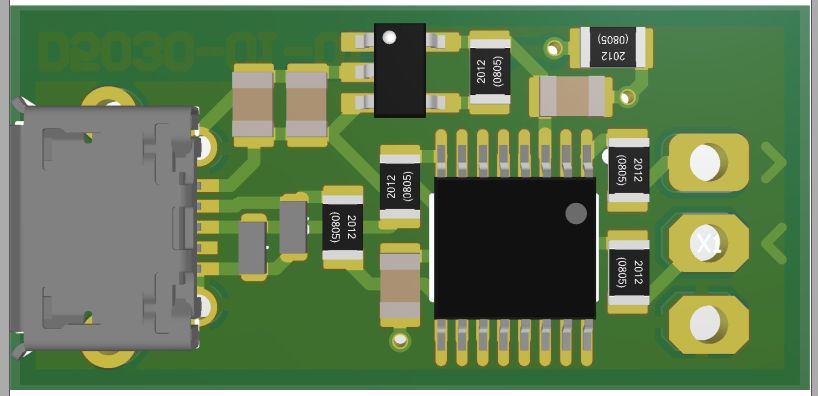

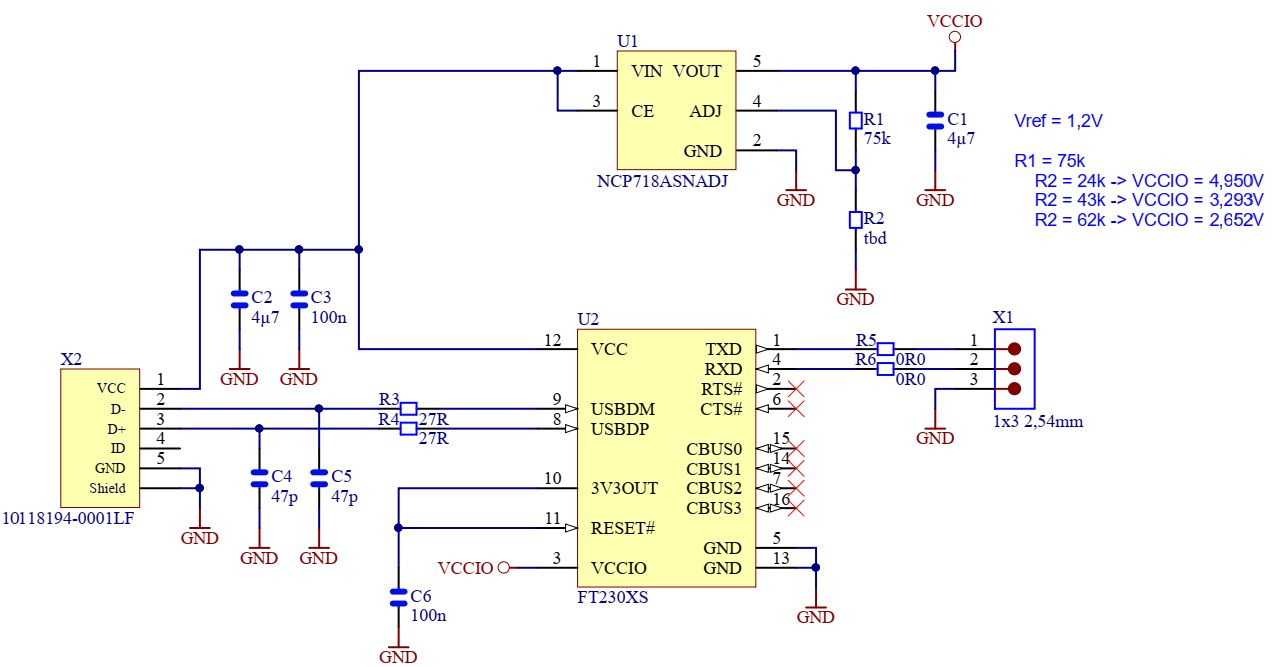

Wie wäre es mit dem FT230XS. Hat alle Basics, die man meist so braucht. TSSOP16, einfach lötbar.
Harald schrieb: > Wie wäre es mit dem FT230XS. Hat alle Basics, die man meist so braucht. > TSSOP16, einfach lötbar. 16 Pins sind ihm zu viele - so habe ihn jedenfalls verstanden.
Stefan ⛄ F. schrieb: > 16 Pins sind ihm zu viele - so habe ihn jedenfalls verstanden. Ja kann auch sein. Ich dachte, ihn stören 16 Pin QFN. TSSOP ist ja bei Handlötung etwas einfacher (kommst aber auch sehr auf die verwendete Löttechnik an).
Frank K. schrieb: > Deswegen verwende ich MCP2200 und MCP2221A. Danke für diese witzigen Expemplare, die passen gut in meine Sammlung. Die können ja nicht einmal Parity, nur 8N1. Und der MCP2200 braucht auch noch einen Quarz. Stefan ⛄ F. schrieb: > Bauform B. schrieb: >> Weniger mögliche Kurzschlüsse ist ja klar, aber bei >> mechanischer Belastung und Temperaturwechseln? > > Das ist albern. Bei normal produzierten Platinen entstehen nicht spontan > Kurzschlüsse. Kurzschlüsse vielleicht nicht so sehr, vor allem entstehen Unterbrechungen und das ist wirklich nicht albern. https://www.dfrsolutions.com/hubfs/Resources/services/The-Reliability-Challenges-of-QFN-Packaging.pdf?t=1502980151115 oder mit mehr Bildern ;) http://asq.org/reliability/manufacturability-and-reliability-cchallanges-with-qfn.pdf Stefan ⛄ F. schrieb: > Na und? > Du blockierst dich selbst mit deiner hohen Erwartungshaltung. Was an "perfekt" oder "Ungereimtheiten und Überraschungen" hast du nicht verstanden? Warum soll man sich mit weniger zufrieden geben? Kevin M. schrieb: > Abgesehen davon muss man heute für allen Scheiß Treiber installieren, da > regt sich auch keiner auf. Siehe oben; cdc-acm funktioniert. Wenn der Chip das nicht kann, gibt es Minuspunkte. > Was viel wichtiger als die Frage nach dem perfekten USB zu UART > Converter wäre wann Analog endlich einen USB Isolator mit 480MBit raus > bringt. Das wollen die gefühlt schon seit 2017/18, ist ein bisschen die > neue Kernfusion. Inzwischen ist das eher "man muss dem Problem nur Zeit lassen, dann erledigt es sich von selbst". Mit USB3 wird so ein Isolator wieder viel einfacher (wegen getrennter RX- und TX-Leitungen).
Thomas Z. schrieb: > CH552, Nachteil: max 115k Baud. Un.glaub.lich. Na gut, es gibt auch dafür Anwendungen. Aber der hat noch einen anderen Nachteil :) https://www.digikey.de/products/de?keywords=ch552 und Mouser kennt den auch nicht. Leider verloren. Harald schrieb: > Wie wäre es mit dem FT230XS. den hatten wir schon unter FT2*, der braucht jede Menge spezielles Hühnerfutter. Harald schrieb: > Stefan ⛄ F. schrieb: >> 16 Pins sind ihm zu viele - so habe ihn jedenfalls verstanden. > > Ja kann auch sein. Ich dachte, ihn stören 16 Pin QFN. Mich stören 28 Pins (z.B. FT232R) wenn 16 auch reichen. Ganz unabhängig davon sind mir Gehäuse ohne richtige Pins suspekt. Bis gestern war es noch eindeutig: QFN und BGA kommen mir nicht ins Haus. Heute gibt es gute USB-UART-Chips nur im QFN :(
Bauform B. schrieb: > Heute gibt es gute USB-UART-Chips nur im QFN :( Das wird nicht besser die Zeiten von THT neigen sich dem Ende, zumindest in vielen Bereichen. Und selbst irgendwelche SO Packages werden immer weniger bei so spezialisierten Chips.
Stefan ⛄ F. schrieb: > Na und? Du benutzt auch ein komplettes Windows (oder Linux oder was auch > immer) obwohl du nur einen Bruchteil davon brauchst. Dafür gibt es Ubuntu Core :)
Bauform B. schrieb: > STM32: man muss jedes Bit der USB-Register vergleichen, um die passende > Firmware zu finden (es gibt mindestens ein halbes Dutzend Varianten). > Und dann ist das nur eine Demo-Version oder man braucht das komplette > CubeMX oder beides. Gibt es hier im Forum evt. USB-Firmware für neuere > STM32? Ich benutze die USB Hal Routinen. Ging auf Anhieb. Ich wüßte jetzt nicht, was man in USB-Registern vergleichen muss. Ach ja, die USB-Serial Adapter betreibe ich am liebsten mit einem Raspi. Keine Treiber notwendig. Anschliessen, und es geht. Warum so viele Leute auf dieser Ebene mit Windows arbeiten, verstehe ich nicht.
Bauform B. schrieb: > Der perfekte USB-UART-Konverter > Die meisten brauchen unter Windows einen Treiber vom Hersteller, > obwohl Windows inzwischen cdc-acm spricht? Ein reiner USB-UART-Konverter, der vorgibt, ein CDC-ACM (also ein Daten- oder Faxmodem) zu sein, ist nicht perfekt, sondern verstößt gegen die USB-CDC-Spezifikation. Wenn Windows nach gefühlten 20 Jahren immer noch keine vorinstallierten Treiber dafür hat, liegt das Problem nicht am Konverter, sondern an Windows bzw. Microsoft. Ich sehe darin aber kein großes Problem, denn Treiberinstallation gehört ja zum tägliche Brot jedes Windows-Users und ist deswegen eine Sache von wenigen Minuten.
Bauform B. schrieb: > Warum soll man sich mit weniger zufrieden geben? Naja, wenn es das Perfekte Bauteil offenbar nicht gibt, dann muss man sich mit weniger zufrieden geben. Oder man kommt nicht voran.
Bauform B. schrieb: > den hatten wir schon unter FT2*, der braucht jede Menge spezielles > Hühnerfutter. Der FT230XS (nicht zu verwechseln mit dem FTDI Standardprodukt) braucht außer einem Abblockkondensator überhaupt nichts. Bauform B. schrieb: > Mich stören 28 Pins (z.B. FT232R) wenn 16 auch reichen. Der FT230XS hat 16 Pins (SSOP)
Bauform B. schrieb: > den hatten wir schon unter FT2*, der braucht jede Menge spezielles > Hühnerfutter. Nicht dein ernst ... was ist an einem Widerstand oder an einem Kondensator speziell? Was hast du genau vor bei deinen speziellen Anforderungen
Yalu X. schrieb: > Wenn Windows nach gefühlten 20 Jahren immer noch keine vorinstallierten > Treiber dafür hat, liegt das Problem nicht am Konverter, sondern an > Windows bzw. Microsoft. Es liegt weder an Windows noch an Microsofts (vermuteter) Unfähigkeit. Passende Treiber hat Windows seit langem, aber die Vorschriften, die das USB-Konsortium für sich selbst ausgeheckt hat, bewirken letztlich, daß ein jeder seine vid und pid gegen Geld zu erwerben hat und seinem Produkt selbige im Installationspaket mitzugeben hat. Ob ich das nun bescheuert oder gar widerlich finde, interessiert die anderen nicht. Und daß Linux dafür nicht abgemahnt wird, liegt wohl nur daran, daß man die richtige Adresse dafür nicht findet. W.S.
W.S. schrieb: > Es liegt weder an Windows noch an Microsofts (vermuteter) Unfähigkeit. > > Passende Treiber hat Windows seit langem, aber die Vorschriften, die das > USB-Konsortium für sich selbst ausgeheckt hat, bewirken letztlich, daß > ein jeder seine vid und pid gegen Geld zu erwerben hat und seinem > Produkt selbige im Installationspaket mitzugeben hat. Das würde doch Microsoft nicht verbieten, den Treiber des Herstellers (sofern dieser damit einverstanden ist) mitsamt der VID und PID in das Windows-Installationspaket zu übernehmen, so wie dies für viele andere Treiber ja ebenfalls gemacht wird? W.S. schrieb: > Und daß Linux dafür nicht abgemahnt wird, Weswegen genau sollte Linux abgemahnt werden? Weil der Kernel bzw. die Treiber Listen mit den VIDs und PIDs enthalten?
W.S. schrieb: > Passende Treiber hat Windows seit langem, aber die Vorschriften, die das > USB-Konsortium für sich selbst ausgeheckt hat, bewirken letztlich, daß > ein jeder seine vid und pid gegen Geld zu erwerben hat und seinem > Produkt selbige im Installationspaket mitzugeben hat. Das stimmt so nicht, Du kannst auch die Default-VID/PID des jeweiligen Chips verwenden. Ohne USB-IF-Membership gibt's aber keine Certification, so dass man die entsprechenden Logos nicht verwenden darf. Das Problem unter Windows ist, dass es USB-CDC-Geräte nicht einfach als solche behandelt, sondern eine passende INF-Datei (die dann auf usbser.sys verweist) haben will. Meines Wissens wurde das aber mit irgendeinem Windows-10-Update geändert.
Hmmm schrieb: > Das Problem unter Windows ist, dass es USB-CDC-Geräte nicht einfach als > solche behandelt, sondern eine passende INF-Datei (die dann auf > usbser.sys verweist) haben will. Meines Wissens wurde das aber mit > irgendeinem Windows-10-Update geändert. das ist nicht richtig. Seit Win8 werden CDC-ACM Geräte automatisch dem Klassentreiber zugeordnet. Das war notwendig durch die immer strengere Treiberzertifizierung die sich auch über die Infs erstreckte. Für Win7 und älter ist die Inf notwendig. usbser.sys gehört seit W98SE zum Lieferumfang.
Thomas Z. schrieb: > das ist nicht richtig. Seit Win8 werden CDC-ACM Geräte automatisch dem > Klassentreiber zugeordnet. Das war notwendig durch die immer strengere > Treiberzertifizierung die sich auch über die Infs erstreckte. Das kenne ich anders: Unter Win7 (und früher) brauchte man eine (unsignierte) Inf-Datei, unter Win8 musste sie zudem signiert sein, was Verrenkungen erforderte. Siehe z.B. https://github.com/tewarid/atmel-usb-cdc-virtual-com-driver Ab Win10 (oder einem der Updates davon) ging es dann von Haus aus.
Den FT230XS benutze ich inzwischen auch gerne, so als Ersatz für den FT232RL mit weniger sinnlosen Pins und für weniger Geld. Mit der angehängten Schaltung hatte ich mal eine Platine in 25x12 mm entworfen von denen ich noch reichlich habe da ich die als "Panels" zu je 4 Stück bestellt habe. Der Spannungsregler war dafür gedacht das Ding an den Debug-Port eines Handys mit 2,7V Pegeln zu hängen, benutzt habe ich das so allerdings nie, statt dessen lasse ich U1, R1 und R2 normalerweise weg, bestücke C1 vielleicht mal mit 100nF und ziehe einen Fädeldraht von VCCIO auf 3,3V. R5 und R6 bestücke ich so mit 10R...100R. Von der Schaltung im Datenblatt habe ich schon die 10nF und die Spule weg gelassen, laufen würde der wahrscheinlich auch mit weniger Teilen - nur was soll so ein Experiment bringen solange man davon nur eine Handvoll baut? Und winzig ist das jetzt auch schon. Irgendwann brauche ich vielleicht wieder neue Platinen und werfe den Regler raus, dann ist die nur noch so schmal wie die Micro-USB Buchse. Zu lang ist die Platine jetzt auch, die Micro-USB Buchse gehört dichter an die Kante, das werden dann vielleicht 23x10 mm.
Yalu X. schrieb: > Ein reiner USB-UART-Konverter, der vorgibt, ein CDC-ACM (also ein Daten- > oder Faxmodem) zu sein, ist nicht perfekt, sondern verstößt gegen die > USB-CDC-Spezifikation. Na großartig, das auch noch. Muss ich das glauben oder muss ich mir die ganze USB-Spec holen? Genau das wollte ich vermeiden. Diese Einschränkung gibt's doch nur, weil Intel mit Gewalt die COM-Ports abschaffen will? Also vergessen wir das Ganze, "perfekt" gibt's eben nicht. Neulich im Biergarten hätte mein Essen die Note verdient gehabt. Leider lag ein Salatblatt verkehrt rum auf dem Teller :( Harald schrieb: > Der FT230XS (nicht zu verwechseln mit dem FTDI Standardprodukt) braucht > außer einem Abblockkondensator überhaupt nichts. Willi schrieb: > Nicht dein ernst ... was ist an einem Widerstand oder an einem > Kondensator speziell? Laut FT230X-Datenblatt braucht der an den Datenleitungen zwei 27R und zwei 47p. Die 47p stören mich doppelt, weil ich nicht weiß, wozu die gut sind. Speziell sind diese Teile deshalb, weil ich 27R oder 47p sonst nirgendwo gebrauchen kann. Das sind zwei neue Bauteile nur für den FT230X. Andere Chips brauchen sowas nicht, also bekommt FTDI Minuspunkte.
Bauform B. schrieb: > Andere Chips brauchen sowas nicht, also bekommt FTDI > Minuspunkte. Wird auch ohne funktionieren, ist halt ein etwas besseres EMV/ESD Verhalten.
Bauform B. schrieb: > Diese > Einschränkung gibt's doch nur, weil Intel mit Gewalt die COM-Ports > abschaffen will? Ich denke nicht, das Intel die treibende Kraft ist, die serielle Schnittstelle ist im Consumer-Bereich schon vor 20 Jahren gestorben. Man bekommt aber auch heute noch problemlos Rechner mit serieller Schnittstelle, man muss beim Kauf nur darauf achten, weil sie bei vielen Mainboards aufgrund der geringen Verwendung weggespart oder nur auf Stiftleisten herausgeführt wird.
Die CH340 wurden noch nicht genannt. Hab 2 davon (CH340G und CH340T) als "USB-Stick", funktionieren. Der CH340N kommt im SOP-8, externe Beschaltung lediglich Stützkondensatoren für die Versorgung. Wie es mit der Seriennummer aussieht, weiß ich nicht. Es gibt noch den CH340B mit EEPROM, wo man eine eigene Seriennummer und einen Produktname einspeichern kann. Gibts bei LCSC um günstiges Geld.
Yalu X. schrieb: > Weswegen genau sollte Linux abgemahnt werden? Weil da niemand sein Geld den Geiern gegeben hat. W.S.
Die Hersteller zahlen doch für die PID/VID. Welches Betriebssystem die dann auf welche Art und Weise auswertet spielt doch überhaupt keine Rolle.
Bauform B. schrieb: > Also vergessen wir das Ganze, "perfekt" gibt's eben nicht Gibts schon. Nur hast du halt sehr spezielle Vorstellungen, was für dich perfekt ist. Back dir halt deinen eigenen Chip. Wenn du das gemacht hast, werden jede Menge Leute kommen und etwas bemäkeln. Weil sie eine andere Verstellung von perfekt haben. W.S. schrieb: > Yalu X. schrieb: >> Weswegen genau sollte Linux abgemahnt werden? > > Weil da niemand sein Geld den Geiern gegeben hat. Ich verstehe es nach wie vor nicht. Warum sollte irgendwer bei Linux (wer eigentlich? Der Treiber-Entwickler? Der Anwender?) irgendwem Geld dafür geben, daß der Treiber mit einer bestimmten VID/PID spricht?
Maxe schrieb: > Der CH340N kommt im SOP-8 Ja Wahnsinn, bei dem ist wirklich für jeden das passende Gehäuse dabei. Wer eine Seriennummer braucht, bekommt zwar nur ein normales SO-16, aber immerhin. Im Linux-Treiber (ch341) gibt es nur einen, aber sehr interessanten, Kommentar: /* Some CH340 devices appear unable to change the initial LCR * settings, so set a sane 8N1 default. */ Also, was habe ich gelernt: 1. cdc-acm ist auch nicht das gelbe vom Ei. Nett, weil halbwegs genormt, aber praktisch auch nicht reibungsloser als FTDI, also ist es kein Argument für bestimmte Chips. Das war ja eigentlich klar, ist halt Windows. 2. niemand kennt sich mit QFN aus 3. der alte FT232R braucht zwar einen ESD-Schutz, aber ansonsten ist das jetzt der Testsieger 4. Niemand benutzt einen STM32L412 mit USB-UART. Echt nicht? Das wäre für mich eine echte Alternative, wenn ich das ohne CubeMX und HAL, einfach mit gcc und make, zum Laufen bekäme. Der könnte nämlich 2 Kanäle. Allerdings sind VID und PID noch ein großes Rätsel. Axel S. schrieb: > Back dir halt deinen eigenen Chip. siehe 4. > Wenn du das gemacht hast, werden jede Menge Leute kommen und etwas > bemäkeln. Weil sie eine andere Verstellung von perfekt haben. Kann ich mir überhaupt gar nie nicht vorstellen ;) René F. schrieb: > Bauform B. schrieb: >> Diese Einschränkung gibt's doch nur, weil Intel mit Gewalt >> die COM-Ports abschaffen will? > > Ich denke nicht, das Intel die treibende Kraft ist, die serielle > Schnittstelle ist im Consumer-Bereich schon vor 20 Jahren gestorben. Selbsterfüllende Prophezeiung kombiniert mit Mitkopplung?
Bauform B. schrieb: > Allerdings sind VID und PID noch ein großes Rätsel. die ist für CDC ACM völlig egal da der Class Driver geladen wird (W10). Da kannst du auch 0xDEAD 0xBEEF eintragen. Du solltest dir mal den CDC code von W.S. bzw eine der Ableger davon anschauen. Das sollte deinen Vorstellungen schon ziemlich nahe kommen. Den Uart Teil musst dir dazu programmieren.
Bauform B. schrieb: > 4. Niemand benutzt einen STM32L412 mit USB-UART. Echt nicht? Das wäre > für mich eine echte Alternative, wenn ich das ohne CubeMX und HAL, > einfach mit gcc und make, zum Laufen bekäme. Der könnte nämlich 2 > Kanäle. Allerdings sind VID und PID noch ein großes Rätsel. Ich benutze die HAL, weil der Code darin recht gut funktioniert, und mir Wochen Prokelei erspart. Allerdings habe ich einen eigenen GCC und arbeite mit Makefiles. Es spricht doch nichts dagegen die HAL .c und .h Dateien selber zu kompilieren. VID und PID sind bei USB spezifiziert. Es gibt auch Bereiche für Homebrew Software. Letztendlich sind sie aber egal, denn CDC wird durch andere Bytes in den USB-Headern definiert.
Thomas Z. schrieb: > Du solltest dir mal den CDC code von W.S. bzw eine der > Ableger davon anschauen. Schon wieder zu viel Auswahl ;) Gibt es evt. einen Link zu einer narrensicheren Version?
Bauform B. schrieb: > niemand kennt sich mit QFN aus Ich würde sagen ich schon 🤔 Es muss heißen du kennst dich nicht aus.
:
Bearbeitet durch User
Bauform B. schrieb: > Gibt es evt. einen Link zu einer narrensicheren Version? Ich sage es mal so: In seinem guten Code wurden ein paar Bugs gefunden und korrigiert. Während dessen sind aber auch andere Änderungen je nach persönlichem Geschmack des jeweiligen Autors eingeflossen. Meine Variante findest du dort: http://stefanfrings.de/stm32/stm32f1.html#vcpnohal Narrensicher ist USB generell nicht. Ich komme mit diesem Code gut zurecht.

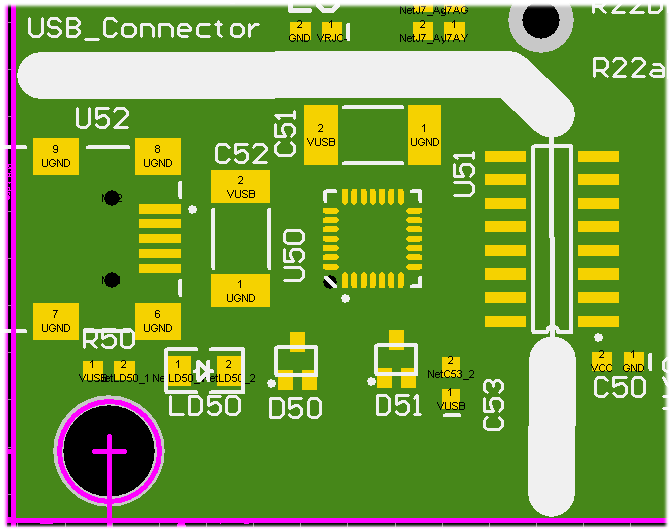

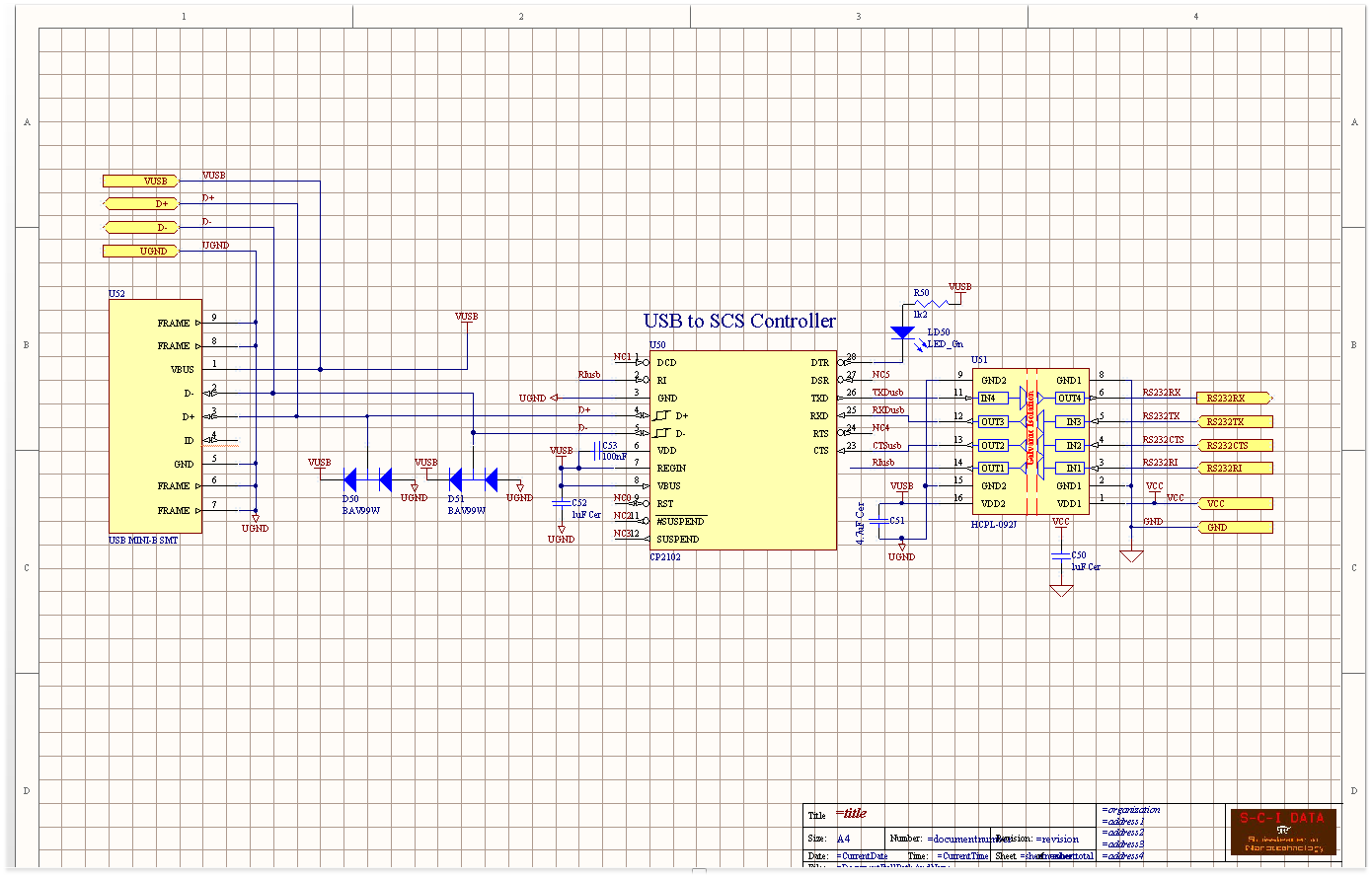

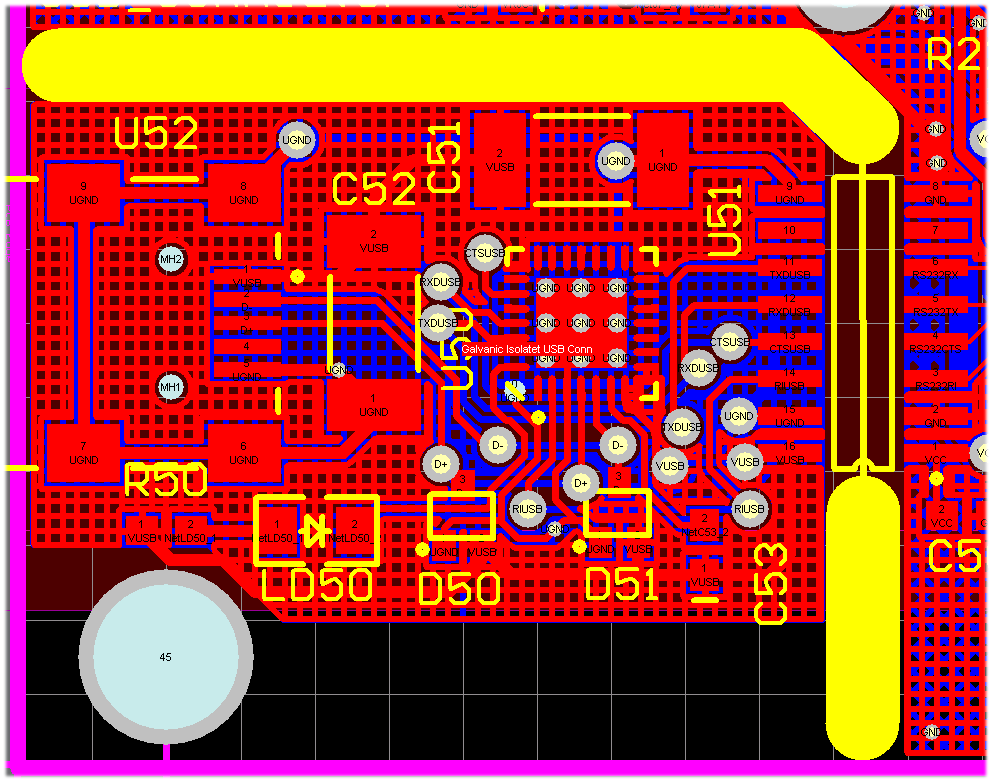

Ich verwende Gerne den CP2102 Kein Quarz, kaum externe Bauteile und gute Dokumentation. Einfaches Layout. Nebenbei sehr Robust für die Industrie.
Die letzte originale Fassung von W.S. ist dort: Beitrag "Re: An W.S.: Läuft deine USB Implementierung auch auf STM32F303?" Das ist exakt der gleiche Code, den er schon 2015 veröffentlichte.
Gruss Im professionellen Bereich gibt es auch Realisationen mit ATtiny/ ATMega mit entsprechender Lizenz. Das war mal bei mir aus Detail Interesse. Einen schönen Sonntagabend noch Dirk St
dirk st schrieb: > Im professionellen Bereich gibt es auch > Realisationen mit ATtiny/ ATMega mit entsprechender Lizenz. Du meinst aber hoffentlich nicht diesen very low speed VUSB Kram, oder? Weil das hätte mit Professionell nichts zu tun.
hola, Zum Thema windows Treiber und Signierung, ... Das hatte bei W7 was mit 32 / 64 bit zu tun, auch bei Windows 8, ... wenn ich das noch richtig in errnnerung habe. Die frage ist auch sind es KernelMode Treiber oder UserMode Treiber. Für Kernelmode gilt für 64Bit ab W7 das die Signiert sein müssen. Wenn ich mich noch richtig errinnere gibt es für windows 10 und USB die möglichkeit von User Mode treibern. Diese könnten ggf auch ohne signatur laufen. (hab mich damit nicht beschäftigt). Zum Thema USB Treiber, bzw deren zuweisung. Unter Windows gibt es 2 machanismmen der Treiber auswahl. die erste über USB VID und PID. Dazu sind heutzutage passende signierte INF files notwendig. in denen die VID und PID hinterlegt sind. die zweite über den USB Class descriptor. Hier wird wenn es sich um ein USB Device Handelt für das ein entsprechender Universeller USB Class Driver existiert dieser angezogen. Z.B. HID oder MassStorage. Die zugehörigen USB Class spezificationen gibt es bei USB.org. Treiber Signierung: Private und für die entwicklung git es die möglichkeit auch ohne offizielles Codesigning Certificat treiber zu Signieren und diese auf Windows zu installieren. ist aber etwas umständlich, ... (je nach windows version glaube ich auch ohne self signing)
Harald schrieb: > dirk st schrieb: >> Im professionellen Bereich gibt es auch >> Realisationen mit ATtiny/ ATMega mit entsprechender Lizenz. > > Du meinst aber hoffentlich nicht diesen very low speed VUSB Kram, oder? > Weil das hätte mit Professionell nichts zu tun. Die professionelle Lösung von STM ist aber auch keine Lösung:
1 | SLA0044 Rev5/February 2018 |
2 | |
3 | 5. No use, reproduction or redistribution of this software partially |
4 | or totally may be done in any manner that would subject this |
5 | software to any Open Source Terms. "Open Source Terms" shall mean |
6 | any open source license which requires as part of distribution of |
7 | software that the source code of such software is distributed |
8 | therewith or otherwise made available, or open source license that |
9 | substantially complies with the Open Source definition specified at |
10 | www.opensource.org and any other comparable open source license such |
11 | as for example GNU General Public License (GPL), Eclipse Public |
12 | License (EPL), Apache Software License, BSD license or MIT license. |
Das ist aus der Lizenz der STM32_USB_Device_Library, wie STM sie auf github veröffentlicht. Diese Library wird doch benutzt, wenn man ein CubeMX-Projekt mit USB baut? Ist dem CubeMX-Benutzer dann eigentlich klar, worauf er sich einlässt? Noch dazu, weil in einem "normalen" Header wie stm32l412xx.h sowas steht: "opensource.org/licenses/Apache-2.0"? Also, so geht es auch nicht. Und die Versionen von W.S. und Stefan ⛄ F. sind für den F103; die USB-Hardware dürfte wenig Ähnlichkeit mit der vom L412 haben, auch wenn das in der AN4879-Tabelle so aussieht.
Bauform B. schrieb: > Also, so geht es auch nicht. Und die Versionen von W.S. und Stefan ⛄ F. > sind für den F103; die USB-Hardware dürfte wenig Ähnlichkeit mit der > vom L412 haben, auch wenn das in der AN4879-Tabelle so aussieht. Was hättest du denn gern? Also ich hatte im Laufe der Jahre einige USB-Treiber geschrieben, zuerst den für die damaligen Chips von Nuvoton - daher der Ursprung der vid/pid. Dann kamen einige LPC hinzu, dann erst ein Ableger für die STM32F103. Du kannst es dir heraussuchen, aus welcher Version du dir deinen Treiber für deine HW machen willst. Das prinzipielle Grundgerüst ist überall gleich. W.S.
Bauform B. schrieb: > Also, so geht es auch nicht. Und die Versionen von W.S. und Stefan ⛄ F. > sind für den F103; die USB-Hardware dürfte wenig Ähnlichkeit mit der > vom L412 haben, auch wenn das in der AN4879-Tabelle so aussieht. Vergleich die Register der beiden Datenblätter. Ich vermute das es da keine grossen unterschiede gebe wird. auser: - anzahl der Endpoints - Startaddresse des Register bereichs - externe beschaltung - grösse des DualPortRams - zusätzliche funktionen wie OTG bzw HS Der hersteller wird doch nicht für jeden Chip das USB rad neu erfinden wollen. bzw neu Lizenzieren wollen. Bedeutet doch nur arbeit / kosten für sich selber und seine kunden.
Bauform B. schrieb: > Wobei die Hälfte der Pins beim > FT232R ziemlich überflüssig ist und 16 QFN-Pins vielleicht gerade noch > lötbar sind. Welche Pins sind überflüssig? Wenn Du nur RXD und TXD brauchst, ja, aber Du bist nicht der einzige für den der Chip gemacht wurde. Andere brauchen die zusätzlichen Pins schon. Bauform B. schrieb: > FT2* (außer FT232R) brauchen Längswiderstände in D+ und D- Weil Du nicht verstanden hast für was die Widerstände da sind. Damit will man Probleme verhindern die man bekommen kann wenn das USB Kabel nicht so toll ist.
Bauform B. schrieb: > Also, so geht es auch nicht. Und die Versionen von W.S. und Stefan ⛄ F. > sind für den F103; die USB-Hardware dürfte wenig Ähnlichkeit mit der > vom L412 haben, auch wenn das in der AN4879-Tabelle so aussieht. ich habs jetzt nicht überprüft, aber es gibt im Code #define UMEM_SHIFT der die Addressierung der Endpoints beeinflusst, den musst du vermutlich für den L412 auf 0 setzen. Zusätzlich must du dann nur noch die Daten an den Uart leiten.
Uwe B. schrieb: > libopencm3 danke, der Nachmittag ist gerettet! Heute abend dann wieder mimimi ;) W.S. schrieb: > Das prinzipielle Grundgerüst ist überall gleich. Das ist klar, am Stecker soll ja immer cdc rauskommen, aber die vielen geheimnisvollen Registerbits...
Laut AN4879 hat der STM32L4x2 die Version A von der USB Peripherie. Zu dieser passt mein Code. Wie Thomas schon andeutete enthält die Datei usb.c ein paar Konfigurationsparameter bezüglich der Adressierung des Speichers.
1 | // For devices with 2x16 bits/word access schema
|
2 | // (e.g. STM32L0x2, STM32L0x3, STM32F04x, STM32F072, STM32F078, STM32F303xD and STM32F303xE)
|
3 | #define UMEM_SHIFT 0
|
4 | #define UMEM_FAKEWIDTH uint16_t
|
1 | // For devices with 1x16 bits/word access schema
|
2 | // (e.g. STM32F103, STM32F302, STM32F303xB, STM32F303xBxC)
|
3 | #define UMEM_SHIFT 1
|
4 | #define UMEM_FAKEWIDTH uint32_t
|
Wenn man die richtig einstellt (müsste es theoretisch klappen. Im Referenzhandbuch des Mikrocontrollers steht "2 x 16 bits / word", das wäre die obere Variante.
123 schrieb: > Zum Thema windows Treiber und Signierung, ... Das hatte bei W7 was mit > 32 / 64 bit zu tun, auch bei Windows 8, ... wenn ich das noch richtig in > errnnerung habe. Es ging bloss überhaupt nicht um die Signierung des eigentlichen Treibers, sondern um die der INF-Datei, die Windows davon überzeugt, für ein USB-CDC-Gerät die systemeigene usbser.sys zu verwenden.
Die inf datei ist ein obigatorischer teil des Treibers. Ihn ihr ist enthalten für welche HW und Windows Version was alles zu installieren ist. Ein Treiber muss vollständig signiert werden wenn er signiert werden muss. Dazu erfolgt über eine sogenante Katalog datei (*.cat), in der alle zum treiber gehörenden Dateien (inf, sys, dll, ....) enthalten sind. Wenn du die inf modifizierst, um z.B. eine neue VID / PID einzutragen, muss du den treiber neu signieren. oder windows verweigert wegen der veränderten datei die Installation des treibers. Das Sys, dll, exe files zusätzlich auch signiert werden ist hoffentlich klar.
123 schrieb: > Wenn du die inf modifizierst, um z.B. eine neue VID / PID einzutragen, > muss du den treiber neu signieren. oder windows verweigert wegen der > veränderten datei die Installation des treibers. Lies besser weiter oben nach, was bereits zum unterschiedlichen Verhalten der Windows-Versionen geschrieben wurde.
Bauform B. schrieb: > Das ist klar, am Stecker soll ja immer cdc rauskommen, aber die vielen > geheimnisvollen Registerbits... Tja, wenn du dich hier beklagst, daß in verschiedenen Chips auch unterschiedliche IP's für den USB-Core verbaut sind, dann kann dir auch keiner helfen. Das mag nun eben so sein und keiner von uns wird sich daran vorbeimogeln können, die Eigenarten des jeweiligen USB-Cores verstehen zu lernen - soweit man das aus den Dokumenten des Herstellers herauslesen kann. W.S.
Hallo, ich suche ebenfalls seit Jahren einen perfekten Konverter (für mich: DIP-8/16, Automatische Treiber, keine externe Beschaltung). Doch leider gibt es sowas (bisher) nicht. Jeder Konverter hat seine Eigenheiten. Für den Fall das ich auf UART angewiesen bin, nutze ich eine Linux VM unter Windows und einen PL2303. Funktioniert stabil und ist Billig. Möchte ich aber eine eher "integrierte" Anwendung, bleibt eigentlich nichts anderes über als ein Funkmodul zu benutzen. Am besten ein WLAN oder GSM fähiges. Spielt man hierbei etwas mit den #ifdefs in C erhält man ein Plattformübergreifendes "Tool" für jeden PC (TCP/IP). Schreibt man sich noch einen einfachen Bootlader für den verwendeten MC, kann man auf diese Konverter scheißen. Vielleicht hilft dir das was, anhand deiner Posts weiß ich nicht was du machen willst. LG Umbrecht
Bauform B. schrieb: > XR21V1414: als Exar von Infineon gekauft wurde, hat die ganze > XR21-Familie neue Datenblätter bekommen, nur dieser eine nicht. Grobes Foul: Exar wurde von MaxLinear gekauft, Infineon hat sich Cypress einverleibt. Cypress baut den CY7C65213-28PVXI, der hat genauso zu viele Pins wie der FT232RL und soll offensichtlich pinkompatibel sein. Man kann dann per Bestückung zwischen FTDI-Treibern und cdc-acm wählen. Das ist doch ein starkes Argument, das zählt mehr als die fehlende Seriennummer (die man notfalls selber ins interne Flash(!) schreiben könnte). Der FT232 kann also Testsieger bleiben, aber in Wirklichkeit wird der CY7C65213 bestückt ;) Man kann ja zumindest hoffen, dass der dank cdc-acm doch ohne extra Windows-Treiber funktioniert. Und wenn nicht, ist er wenigstens ein paar Cent billiger. Die STM32 haben noch zwei nette Macken: "crystal less USB" funktioniert nur bei -15 bis +85°C. Selbst wenn das nicht stört, hat man zwar genaue 48MHz, aber man kann nur USB und RNG damit takten, nicht die UARTs. Das betrifft mindestens die L412, 422, 432, 433, 443, 452, 462. Bei den L496 und L4A6 ist es nicht spezifiziert, obwohl sie scheinbar das gleiche CRS haben. Evt. ist der Oszillator besser? Uwe B. schrieb: > Fuer USB gibt es auch noch libopencm3. das ist ja ein Sahnestück, bis hin zum Coding Style "if, while, for bekommen immer {}, auch wenn nur ein Statement folgt". So mag ich das! Mit libopencm3 könnte ich dem Windows auch einen USB-Stick vortäuschen, statt USB-UART. Das sollte doch völlig reibungsfrei gehen und der User müsste nur 20 Sekunden statt über 1 Minute auf seine Daten warten. Aber der Aufwand... damit es sich lohnt, müsste USB-UART trotzdem parallel funktionieren, und das mit OTG-USB. Und die Hardware sähe ganz anders aus, fetterer uC (deswegen OTG), ein DC/DC-Wandler mehr... Also, das behalten wir mal für ganz lange Winterabende im Hinterkopf.
Bauform B. schrieb: > ... Also, das > behalten wir mal für ganz lange Winterabende im Hinterkopf. Das mit den Langen Winterabende kannst du wohl knicken, wir haben globale Erwärmung .....
Stored B. schrieb: > Für den Fall das ich auf UART angewiesen bin, nutze ich eine Linux VM > unter Windows und einen PL2303. Funktioniert stabil und ist Billig. Unter Linux funktionieren eigentlich alle Chips, vielleicht nicht mit allen Features, aber stabil. > Möchte ich aber eine eher "integrierte" Anwendung möchte man; jedenfalls im Vergleich zur VM > bleibt eigentlich nichts anderes über als ein Funkmodul zu benutzen. > Am besten ein WLAN oder GSM fähiges. Sag' einfach Netzwerk, nicht unbedingt Funk. Es gibt auch diverse Module mit RJ45-Stecker. Netzwerk ist zweifellos eine Alternative, gerade wenn man mehr als ein paar Byte übertragen will. Ich habe es bisher ausgeschlossen, weil so ein Modul mehr Strom braucht als der ganze Rest. Und der PC müsste dann zwei NICs haben, "administrative Gründe"... > Spielt man hierbei etwas mit den #ifdefs in C erhält man ein > Plattformübergreifendes "Tool" für jeden PC (TCP/IP). Schreibt > man sich noch einen einfachen Bootlader für den verwendeten MC, > kann man auf diese Konverter scheißen. Mit einem Netzwerk-zu-UART-Modul müsste eigentlich der integrierte Bootloader im STM32 ohne weiteres funktionieren. Klar, SPI wäre schneller, man kann nicht alles auf einmal haben. > Vielleicht hilft dir das was, anhand deiner Posts weiß ich nicht was du > machen willst. Hier und jetzt wollte ich hauptsächlich die Macken der verschiedenen Chips sammeln. Wobei mir Windows eigentlich egal sein könnte, aber irgendwie gehört es immer noch dazu ;)
Bauform B. schrieb: > Unter Linux funktionieren eigentlich alle Chips, vielleicht nicht mit > allen Features, aber stabil. Es ist natürlich komfortabel, wenn man den USB-UART-Konverter einfach nur einzustecken braucht und ihn sofort benutzen kann. Trotzdem ist es damit ja auch unter Linux nicht getan, da man i.Allg. noch eine Anwendungssoftware braucht, die das angeschlossene Gerät für den Anwender nutzbar macht. Ganz ohne Installation geht es also auch unter Linux nicht. Unter Windows muss man halt zusätzlich noch den Treiber installieren. Falls die Anwendungssoftware im Lieferumfang des Geräts enthalten ist, kann man die Treiber mit das Installationspaket packen, so dass alles in einem Aufwasch installiert wird.
CDC wird sowohl von Windows als auch von Linux erstmal als Modem behandelt. Beide Betriebssysteme senden AT Befehle an das Modem, um es anzutesten und ggf. ins Netzwerk einzubinden. Bei Linux kann man den Modemmanager deinstallieren. Dann kommt aber ein anderes "Problem" hoch: Der Kernel hält den Anschluss für eine serielle Konsole, so dass man sich dort einloggen könnte (je nach Konfiguration). Der PC sendet empfangenen Zeilen als Echo zurück an das externe Gerät. Sobald aber ein Anwendungsprogramm den virtuellen seriellen Port öffnet, kommuniziert nur noch dieses eine Programm (gilt für Linux und Windows gleich).
Bauform B. schrieb: > Die STM32 haben noch zwei nette Macken: Warum hängst Du so an denen? Es gibt doch auch anderes. Z.B. https://www.microchip.com/en-us/product/ATSAMD11C14 Hat full-speed USB, zwei SERCOMs (UART/SPI/I2C), crystal-less USB Operation, 14 Pins im SOIC, Cortex M0. Kannst ja mal drüber nachdenken. fchk
Bauform B. schrieb: > Unter Linux funktionieren eigentlich alle Chips, vielleicht nicht mit > allen Features, aber stabil. In der Praxis hatte ich (vor Jahren) massive Probleme, die allerdings eher Prolific anzulasten waren: Neuer Chip mit identischer USB-VID/PID, der dann mit dem Linux-Treiber nicht stabil lief. Stefan ⛄ F. schrieb: > CDC wird sowohl von Windows als auch von Linux erstmal als Modem > behandelt. Irgendeine Bloatware-Desktop-Distribution mag sowas tun, damit hat aber der Linux-Kernel nichts zu tun. Stefan ⛄ F. schrieb: > Beide Betriebssysteme senden AT Befehle an das Modem, um es anzutesten Ganz so trivial ist es zum Glück nicht, es gibt eine einfache Aushandlung über die Handshake-Leitungen, erst im Erfolgsfall läuft etwas über die Datenleitungen. Stefan ⛄ F. schrieb: > Der Kernel hält den Anschluss für eine serielle Konsole, so dass man > sich dort einloggen könnte (je nach Konfiguration). Auch das macht nicht der Kernel, sondern init. Mag sein, dass systemd o.dgl. auf die hirnrissige Idee kommt, auf jeder neuen TTY erstmal einen getty zu starten, normal ist das aber nicht.
Frank K. schrieb: > Bauform B. schrieb: > >> Die STM32 haben noch zwei nette Macken: > > Warum hängst Du so an denen? Hier in diesem Forum wird von den meisten STM32 verstanden, wenn jemand 32 Bit Controller sagt. Will sagen, daß man hier gar sehr auf die Produkte von ST orientiert ist. Entsprechend sind auch die hier kursierenden Quellcode-Stücke. Natürlich wäre es gut, wenn ein Anwender der ATSAM Chips auch mal einen selbstgeschriebenen USB-CDC Treiber hier posten würde (oder eine Anpassung meiner Quellen an diese Hardware vornähme), aber bei der gegenwärtigen Orientierung auf STM32 sehe ich das nicht so bald kommen. W.S.
Frank K. schrieb: > Bauform B. schrieb: >> Die STM32 haben noch zwei nette Macken: > Warum hängst Du so an denen? Es gibt doch auch anderes. Vor der Großen Chipverknappung™ sind ein paar Platinen entstanden, für die es auch anderes gab - Ergebnis: FT232R, XR21V1414 und FT230XS. Anlässlich der nächsten Platinen wird von den 4 Kanälen im XR21V1414 nur noch einer wirklich gebraucht, einer zweiter wäre nett zwecks Debug. Also hat man an der Stelle viel mehr Auswahl und könnte überall den gleichen Typ einsetzen. Das könnte der CY7C65213 sein. Speziell der STM32L412KBT wäre aber noch viel besser, weil der sowieso "überall" drin ist und weil damit 2 Kanäle möglich wären. Genauso kämen noch L496 oder L452 in Frage, aber das wäre dann doch Verschwendung. Alle anderen Chips, auch STM32xxx, sind von daher nur zweite Wahl. Wobei manche Chips keine extra Firmware brauchen... Der Aufwand ist schon beim STM32 eigentlich nicht drin, eine neue uC Familie ist von daher völlig utopisch. > Kannst ja mal drüber nachdenken. Das war jetzt einfach :)
W.S. schrieb: > Frank K. schrieb: >> Bauform B. schrieb: >> >>> Die STM32 haben noch zwei nette Macken: >> >> Warum hängst Du so an denen? > > Hier in diesem Forum wird von den meisten STM32 verstanden, wenn jemand > 32 Bit Controller sagt. Will sagen, daß man hier gar sehr auf die > Produkte von ST orientiert ist. Entsprechend sind auch die hier > kursierenden Quellcode-Stücke. Im Netz gibts genug, z.B. https://github.com/kevinmehall/usb fchk
Johannes S. schrieb: > github, das war doch diese Hippster Seite... definitiv!
