Moin,

hier mal wieder was für die Forensiker unter uns...

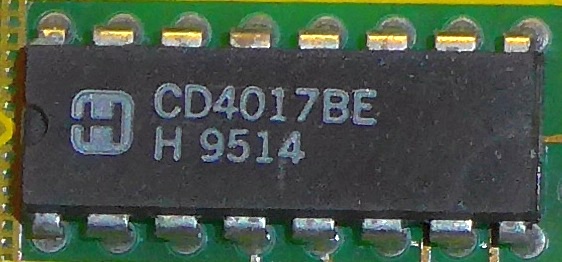

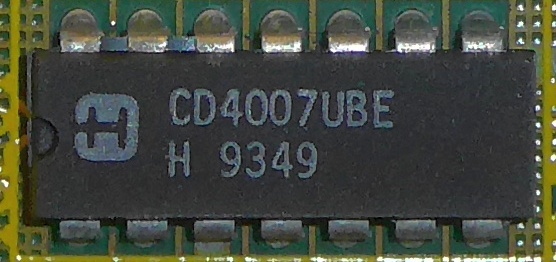

Mir ist eine Platine zugelaufen mit CMOS-ICs. Darunter diese beiden im
Anhang, auf die ich mir keinen Reim machen kann.

* IC101: CD4017BE; Decade Counter; Datecode: 9514

* IC201: CD4007UBE; Dual complementary pair and inverter (unbuffered!);
Datecode: 9349

Beide Erstbestückung. Andere ICs auf dieser Platine tragen Datecodes von
1995 und 1996.

Eigentlich nix Spektakuläres, aber das Logo macht mich stutzig!
Es sieht aus, wie das Harris-Logo [1], aber ohne die Wellenlinien.
Eine Datenblatt-Suche nach "Harris" und der CD4000-er Nummer bringt nix
Gescheites, außer jede Menge Datenblätter von TI.

Die im Netz verfügbaren Datenbücher von Harris sind von 1974 [2] bzw.
1975 [3] und tragen auch nur das Logo mit den Wellenlinien im "H" und
listen diese ICs nur als "HD-4017" und "HD-4007". HD = Harris Digital?

Wäre cool, wenn jemand das Geheimnis um das Logo lüften könnte und
vielleicht sogar ein passendes Datenblatt hat.

Beste Grüße, Marek

[1] https://www.ecadata.de/ddv/myfindherst.php?CHERST=Har&F_SPRACHE=2
[2]
http://bitsavers.trailing-edge.com/components/harris/1974_Harris_CMOS_Data_Book.pdf
[3]
https://usermanual.wiki/Document/1975HarrisIntegratedCircuits.1414011317.pdf

von Mark S. (voltwide)


Lesenswert?

Teile von Harris wurden von TI 1998 übernommen, die haben offenbar die
Datenblätter übernommen und dann auf TI umgemünzt. Deine chips wurden
aber davor produziert.

von ### (Gast)


Lesenswert?

? Herst. Harris, wer sonst, kein Platz für "Schlangenlinien" :)


... In 1988, Harris acquired GE's semiconductor business, which at this
time, also incorporated the Intersil and RCA semiconductor ...

https://en.wikipedia.org/wiki/Harris_Corporation


probiers mit dem wenn neueres noch nicht neueres aufgetaucht ist.
http://bitsavers.trailing-edge.com/components/rca/_dataBooks/1983_RCA_CMOS_Databook.pdf

>> HD = Harris Digital?
Wird so sein.

von Manfred (Gast)


Lesenswert?

Marek N. schrieb:
> Wäre cool, wenn jemand das Geheimnis um das Logo lüften könnte

Dir kommt nicht die Idee, dass Harris bei der Bedruckung der ICs die
Wellenlinie weggelassen haben könnte? Deine Bilder sind eindeutig
Harris!

Die Endungen BE und UBE hast Du erkannt, damit ist es egal, ob Du nun
ein Datenblatt von TI, NS, Fairchild, Philips oder sonstwo anguckst, die
tun sich alle nichts.

von Harald W. (wilhelms)


Lesenswert?

Marek N. schrieb:

> Mir ist eine Platine zugelaufen mit CMOS-ICs. Darunter diese beiden im
> Anhang, auf die ich mir keinen Reim machen kann.
>
> * IC101: CD4017BE; Decade Counter; Datecode: 9514
>
> * IC201: CD4007UBE; Dual complementary pair and inverter (unbuffered!);
> Datecode: 9349

Das sind doch typische Universal-ICs. Da sollte es eigentlich egal
sein, von welchem Hersteller das Datenblatt sein. Ein Problem
könnte höchstens der 4007 machen, wenn man damit eine exotische
Schaltung, z.B einen NF-Verstärker baut.

von Marek N. (Gast)


Lesenswert?

Guten Morgen.

Danke für die Beteiligung! Ich habe das mal überschlafen.

Klar, die Schaltung würde wahrscheinlich mit jedem CMOS4000-er laufen.
Außerdem habe ich nicht vor, sie noch mal in Betrieb zu nehmen, sondern
die Platinen werden von Frauchen upgecycled:
Beitrag "Re: Gesucht: Ältester IC im Forum"

Habe mich halt nur gewundert, weil das (hochaufgelöste) Harris-Logo eben
noch diese Schlangenlinien hat, aber wohl nur auf größeren ICs (PLCC,
DIP24...) abgedruckt wurde und ich keine Harris-Datenblätter mit dieser
Typenbezeichnung finden konnte.

Außerdem ist es in Firmen mit halbwegs konsistenten Prozessen Usus, dass
nur Bauteile von freigegebenen Herstellern verwendet werden dürfen und
dann auch nur deren Hersteller-Datenblätter abgelegt und revisioniert
werden.

Wie gesagt, nur eine forensische Aufgabe. Gibt ja Experten, die anhand
ganz bestimmter Merkmale an der Telefunken-Raute erkennen können, wer
der Schichtführer in Ulm war und was er zum Frühstück gegessen hatte ;-)

Man sieht z.B. dass das CD4017-Logo noch einen einbeschriebenen Rand
hat, während der CD4007 deutlich weniger detailreich ist.

### schrieb:
> probiers mit dem wenn neueres noch nicht neueres aufgetaucht ist.
>
http://bitsavers.trailing-edge.com/components/rca/_dataBooks/1983_RCA_CMOS_Databook.pdf

Danke! Da taucht dann tasächlich der CD4017BE und der CD4007UB sogar mit
einem Abbild des Dies (wäre ja was für unseren Richie) und gar eine
App-Note "ICAN-6SS8: Understanding Buffered and Unbuffered CMOS
Characteristics by R. E. Funk."
Da muss ich mal versuchen, die Schaltung drumherum rauszuzeichnen, warum
es unbedingt "unbuffered" sein muss. Ich vermute eine Art
Analog-Verstärker, da tatsächlich davor jede Menge JFETs BF247A und
Schwingkreise angesiedelt sind.

Auf jeden Fall habe ich wieder was dazu gelernt. thumbsup
