Ich nutze diesen Thread einmal, um meine Experimente zu RGB LED Strings mit Powerline Control zu sammeln. Angefangen hat es damit, dass ich eine interessante RGB LED-Lichterkette untersucht habe, welche nur durch die Stromversorgung angesteuert wird. Eine erste Diskussion dazu ist in diesem Thread mit nichtssagendem Titel: Beitrag "Mikrocontrollerraten" Zusammenfassung der Untersuchungen hier: https://cpldcpu.wordpress.com/2022/01/23/controlling-rgb-leds-with-only-the-powerlines-anatomy-of-a-christmas-light-string/ Harald A. hat interessanterweise in Erfahrung bringen können, dass die besagten LEDs wahrscheinlich von APA Neon stammen, die auch die APA102 entwickelt haben.
Das Protokoll ließ sich relativ leicht entschlüssen. Anbei mein Experimenteller code.

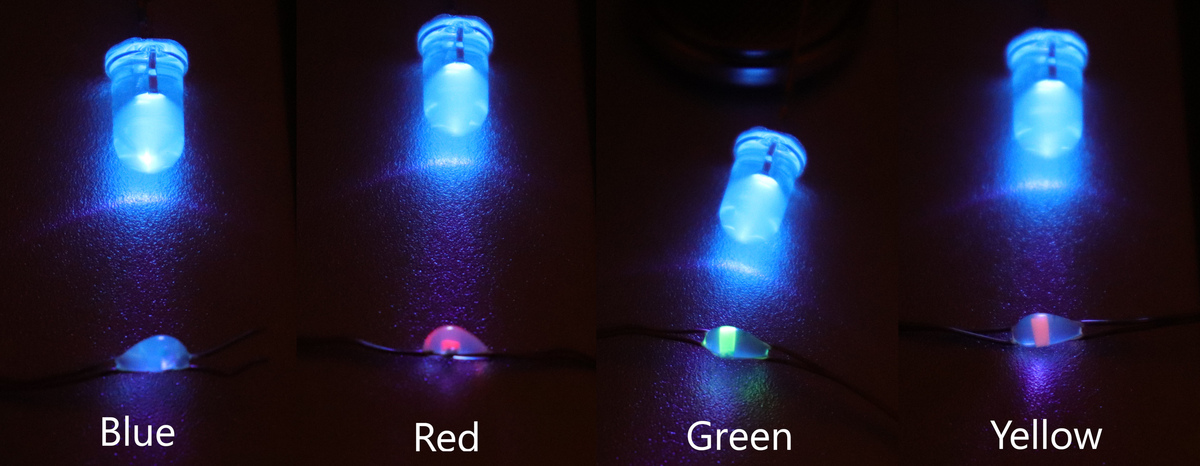

Als Bonus, hier die Untersuchung eine anderen Lichterkette, die leider keine ICs enthielt. Die Konstruktion mit Phosphor-converted LEDs ist trotzdem ungewöhnlich und ziemlich clever. https://cpldcpu.wordpress.com/2022/01/29/analyzing-another-multicolor-string-light-with-unusual-leds/

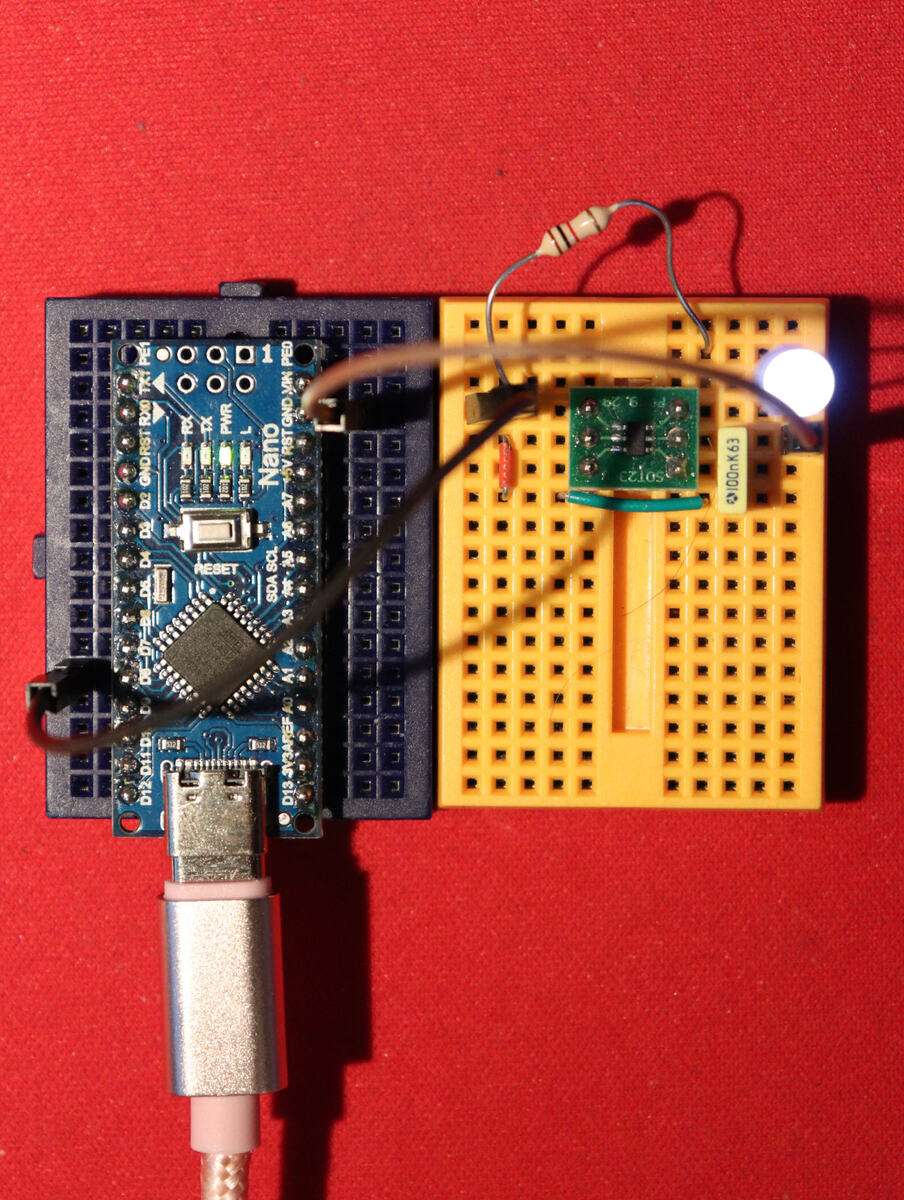

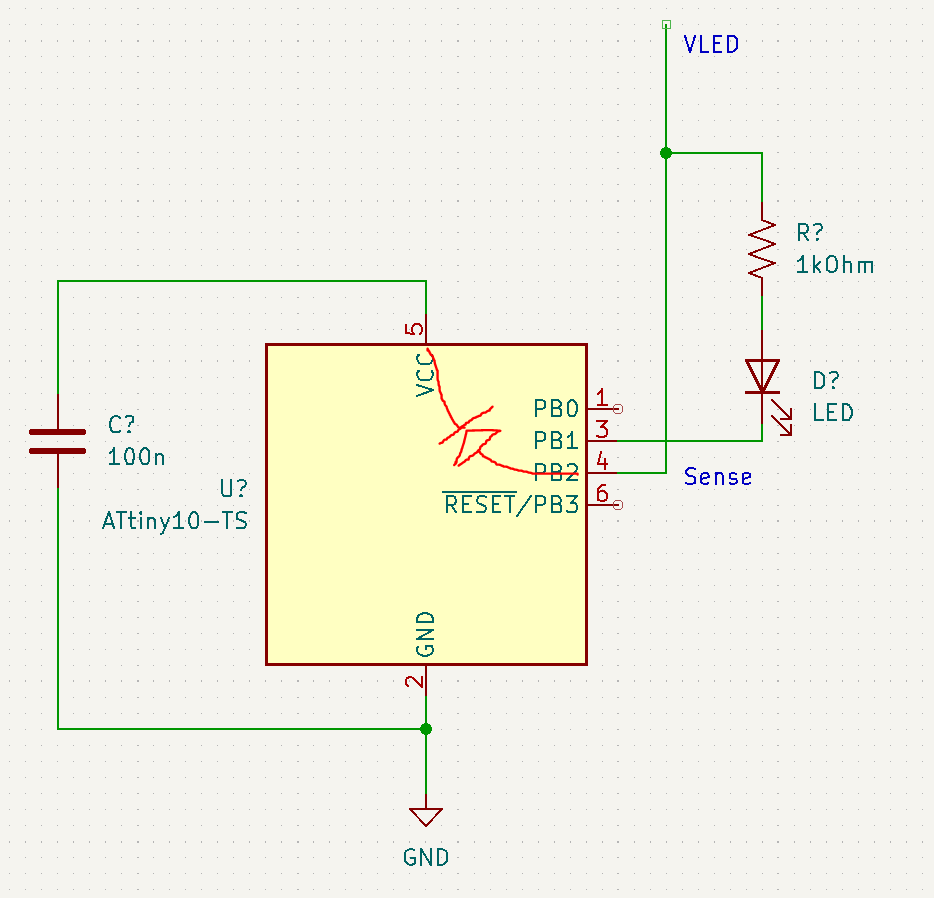

Die letzte Tat: Das Verhalten der LEDs mit einem ATtiny 10 zu emulieren. Also proof-of-concept funktioniert es. https://hackaday.io/project/183709-powerline-controlled-led-strings/log/202777-nasty-hack-a-powerline-controlled-led-with-an-attiny10

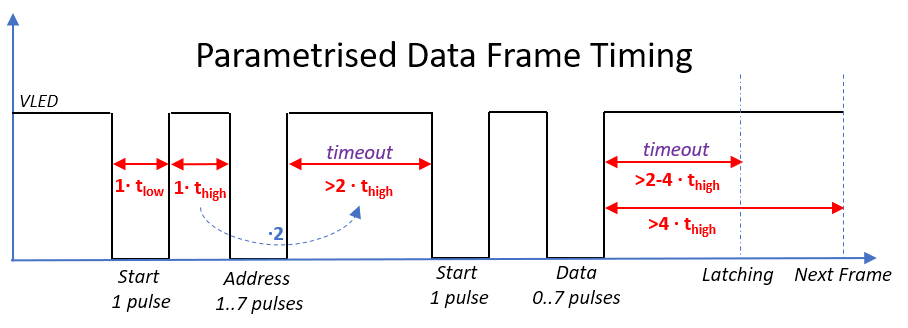

Hallo Tim, heute morgen war's schon auf Hackday, deshalb habe ich Deinen Blog schon gelesen. Was mir nicht direkt klar geworden ist: Es gibt 7 Adresspulse und dann die Datenpulse. Von den Adresspulsen wird nur 1-6 für die Adressierung verwendet. Bedeutet das jetzt, dass man nur 6 LEDs in eine Reihe schalten und adressieren kann?
Christoph M. schrieb: > Was mir nicht direkt klar geworden ist: Es gibt 7 Adresspulse und dann > die Datenpulse. Von den Adresspulsen wird nur 1-6 für die Adressierung > verwendet. Bedeutet das jetzt, dass man nur 6 LEDs in eine Reihe > schalten und adressieren kann? Die LEDs werden ja alle parallel geschaltet, daher ist die Reihenfolge nicht festgelegt. Zu welcher von den sechs Zonen eine LEDs gehört, wird anscheinend durch den IC festgelegt. Entweder gibt es sechs Versionen von dem oder die Addresse wird durch Fuses festgelegt. In dem LED-Vorhang, den ich untersucht habe, waren LEDs der sechs Zonen zufällig verteilt.
