Hallo Forengemeinde, ich such aus Interesse zu meiner Jugendzeit die Fachzeitschrift ELO 12 / 1981. Vorne abgebildet ist ein Weihnachtsteller mit Elektronik. In dieser befindet sich ein Projekt mit einem Lauflicht. Hätte denn jemand zufällig diese Ausgabe? - und wäre es möglich, dass ich zu dem Lauflichtprojekt diese in Scan-Form irgendwie erhalte. Oder vieleicht die ganze Zeitschrift. Link: https://www.radiomuseum.org/lf/p/elo-die-welt-der-elektronik-franzis/vol7num12/ Vielen Dank für die Mühe.
Hi, die dürfte ich noch haben (kann mich an das Titelbild erinnern, glaube ich ...), bin aber erst wieder irgendwann in der nächsten Woche in der Nähe der Zeitschriften. Ich versuche mal, dran zu denken :) Gruss, ingo.
René H. schrieb: > Schade das es die nicht mehr gibt. Die wäre inzwischen sicher auch in Richtung Elektor-Style gewandert. Alle "einfachen" Elektronik-Zeitschriften hat es nicht lange gegeben :-(. Ok zugegeben die Elektronik hat sich auch weiter entwickelt. Gab es damals schon Schaltungen mit uC's? Vielleicht sollte ich die ELO-Ordner mal wieder ausgraben.
Crazy H. schrieb: > Gab es > damals schon Schaltungen mit uC's? Sischer dat. 1981 haben wir mit Z80 oder 6502 gebaut, uns mit 8048 gequält oder an 8051 erfreut. Wimre habe ich meinen ersten Heimcomputer in Form des ZX81 auch 1981 gekauft.
Es waren immer wieder mal interresante Sachen dabei. Ich erinner mich da eben an das Lauflich mit 7413, 74164, 7473 ect. und da war dann noch ein Universalzähler. Der ging über mehrere Hefte. Mir sind die Hefte abhanden gekommen. Hatte aber hin und wieder in diesen mal gestöbert. War irgendwie ne lehrreiche Zeit.
Wart mal '81 ..... da war ich 1x .... das mit dem ZX81 könnte hin kommen, obwohl ich den ZX80 hatte mit späterem ZX81 EPROM = ZX81. Ich hatte mal Zugriff auf einen doppelseitigen Scanner mit automatischem Einzug, bin aber leider nicht mehr dazu gekommen die ELO zu scannen. Schade :-(
Archivator schrieb: > Hallo Forengemeinde, > > ELO 12/1981 > > Vorne abgebildet ist ein Weihnachtsteller mit Elektronik. In dieser > befindet sich ein Projekt mit einem Lauflicht. Das muss sich verlaufen haben. Hast du näheres, in dieser Ausgabe finde ich keins. ;)
excavator schrieb: > Das muss sich verlaufen haben. > Hast du näheres, in dieser Ausgabe finde ich keins. ;) Ups. Was ist da drin? Irgendwas mit LED/LCD Anzeige 7106 oder so. Inhaltsverzeichniss? Aber in welcher ist das mit dem Lauflicht? Das muss auch so in der Gegend gewesen sein. Insgesamt such ich mehrere Artikel/Heft. Es geht mir um dieses Lauflicht, dann um diese LCD/LED Anzeige mit Layout. und dann war glaub ich auch ELO mit einem Zähler-Projekt. Sollte in dem Zeitbereich von 78 bis 84 gewesen sein. Scans wären okay, oder (besser) wer entbehren kann die Zeitschrift.
> Sollte in dem Zeitbereich von 78 bis 84 gewesen sein. > > Scans wären okay, oder (besser) wer entbehren kann die Zeitschrift. 75 bis 84 hat ungefähr die Bauhöhe eines stützenden Bigtower ... vlt. kannst du dort etwas decodieren; http://sites.prenninger.com/elektronik/elo/elo-inhalt 843_b_ELO-x_Disco-Feuerwerk, ELO 1-1987 S.22 und ELO 2-1987 S.30 Lauflichtschaltung Nachlese_1a.pdf, 837_b_12D-6Led-8T-4U-12V_4017 Abbiegerichtungsanzeiger, Lauflicht nach links oder rechts_1a.pdf, 843_b_16Led-1IC-7U-230V_7400 7413 7437 73 74164 elektronisch. Lauflicht, verschiedene Muster_1a.pdf, ? --- '87 habe ich keine mehr
Archivator schrieb: > excavator schrieb: >> Das muss sich verlaufen haben. >> Hast du näheres, in dieser Ausgabe finde ich keins. ;) > > Ups. Was ist da drin? Irgendwas mit LED/LCD Anzeige 7106 oder so. > Inhaltsverzeichniss? > "Minimax" Thermometer ICL7106 u. LC Display > Aber in welcher ist das mit dem Lauflicht? Das muss auch so in der > Gegend gewesen sein. Ein Lauflicht inkl. Pause findet sich 4/79 2xUAA170 u. funktionsgerator für Effekte "Elektronischer Wandschmuck" Plexiglas 2x 16 LEDS im Kreis?
Hallo Matthias S. schrieb: > Sischer dat. 1981 haben wir mit Z80 oder 6502 gebaut, uns mit 8048 > gequält oder an 8051 erfreut. Wimre habe ich meinen ersten Heimcomputer > in Form des ZX81 auch 1981 gekauft. Aber die Preise extrem hoch, Dokumentation, Nutzerfreundlichkeit sehr bescheiden und wurde gefühlt maximal schwer verständlich vermittelt. Über die Probleme beim Bezug der Software und deren Preise bzw. die Programmierung / flashen an sich (erstersatmal einen Computer und Programmer haben und bezahlen können), geschweige Quellen von "fertiger" Firmware und sei es nur als Anschaungsobjekt braucht man "Alten Säcken2 wohl nichts zu erzählen. Nein es hat seinen Grund warum bis vor weniger als 20 Jahren, µC und deren programmierung, für mich fernab jeder Realität waren (bin halt "nur" Hobbyist und beruflich nur leicht vorbelstet). Die Leute wie Matthias S. dürften wohl andere Bedingungen (Geld, Bildung, Elternhaus) wie ich und die Mehrheit der Kinder und Jungendlichen der frühen mund mittleren 80er Jahre gehabt haben und selbst dannach war der Großteil der Nutzer doch reiner Anwender und Gamer (Ist gut für die Schule -Arbeit- und ich lerne "programmieren" war für die meisten doch nur eine Ausrede an die Sponsoren oder gegenüber sich selbst...) Online Elektoniker
excavator schrieb: > "Minimax" Thermometer ICL7106 u. LC Display Das kann das eine schonmal sein. Wie könnte ich das bitte erhalten?
Archivator schrieb: > excavator schrieb: > >> "Minimax" Thermometer ICL7106 u. LC Display > > Das kann das eine schonmal sein. Wie könnte ich das bitte erhalten? Du meldest dich in Forum an ( also nicht mehr als Gast), und kontaktiert über die PN Funktion. Das tut nicht Mal weh ;-)
Online Elektroniker schrieb: > Aber die Preise extrem hoch, Dokumentation, Nutzerfreundlichkeit sehr > bescheiden und wurde gefühlt maximal schwer verständlich vermittelt. Nö. Gerade der ZX81 war nicht teuer (ich glaube 150DM) und hatte ein sehr gutes Handbuch, von dem ich eine Menge gelernt habe. Ich habe in Basic mein erstes 'Städte verteidigen' programmiert und das in 2kByte RAM. Später kam dann ein selbstgebauter Apple][ Klon dazu, der mich viele Jahre begleitet hat. Das hat nicht viel Geld gekostet - nur die Bereitschaft, sich mit dem µC Zeugs auseinander zusetzen. Dinge wie SC/MP oder KIM habe ich aber übersprungen, das war mir zu bescheuert.
Matthias S. schrieb: > Dinge wie SC/MP oder KIM habe ich aber > übersprungen, das war mir zu bescheuert. Dafür warst du zu jung.
Matthias S. schrieb: > und das in 2kByte > RAM. Mensch warst Dzu 'knickrig' (Ironie). Mein ZX81 hatte 'Mega 16K' Erweiterung, und ein 'besseres' Tastaturgehäuse.
Angehängte Dateien:

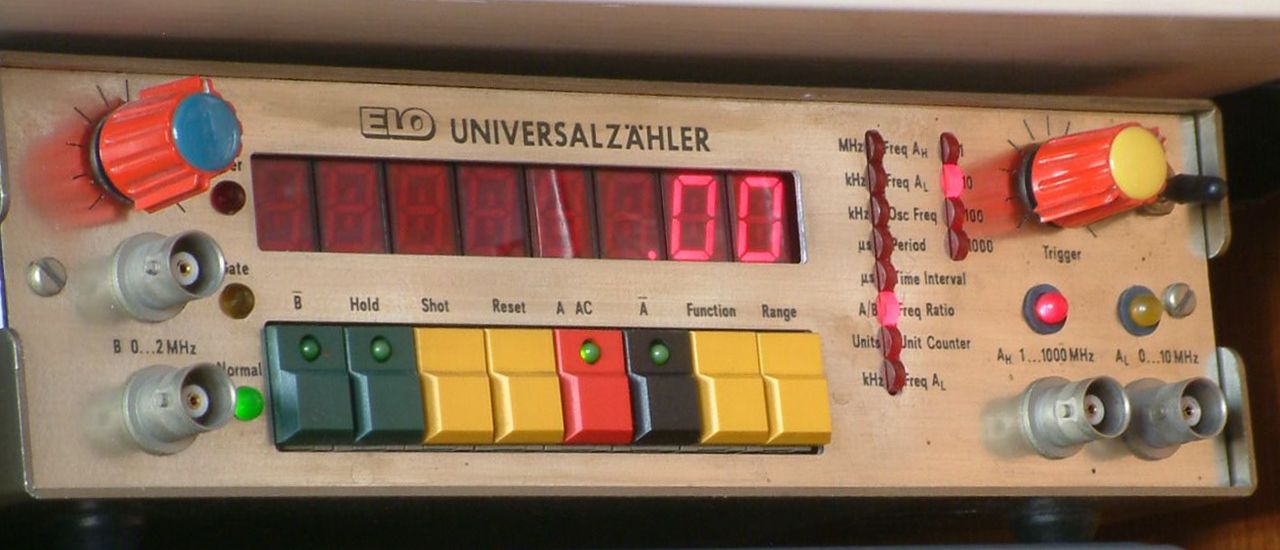

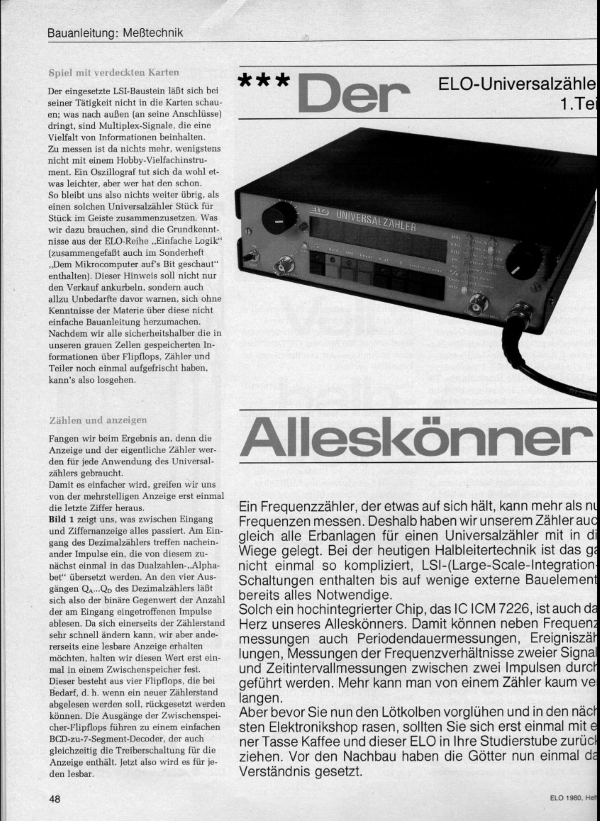

Archivator schrieb: > [...] und dann war glaub > ich auch ELO mit einem Zähler-Projekt. Dieses Projekt startete mit Teil 1 im Heft 8/1980 Gruß Engelbert
Engelbert S. schrieb: > Dieses Projekt startete mit Teil 1 im Heft 8/1980 Der Verlag war also schlau und hat die Leser bei der Stange gehalten, indem mehrere Teile auf mehrere Hefte ausgedehnt wurde. ;)
Angehängte Dateien:
-
90 KB

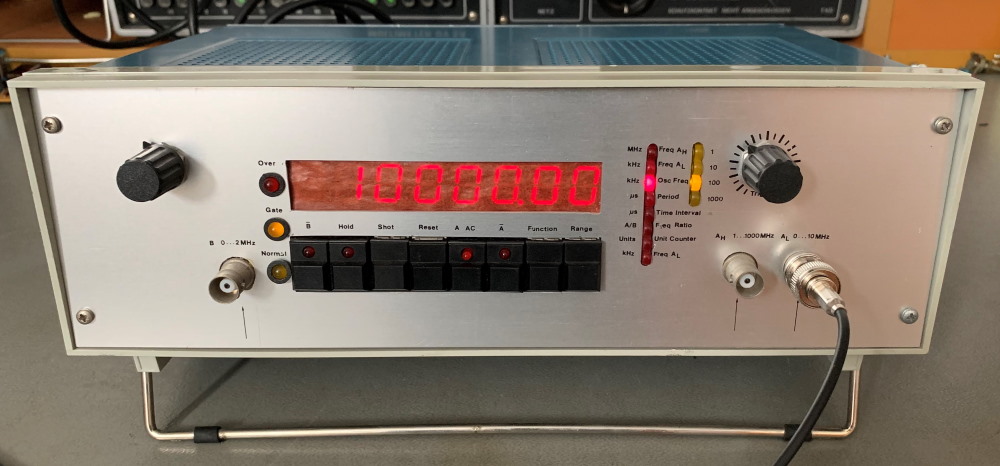

Engelbert S. schrieb: > Hier noch ein Foto meines Exemplars anno 1980. Gewaltige Brotkiste, da hast aber min. 95% Luft im Gehäuse. Für paar DM mehr gab es ein maßgeschneidertes Gehäuse mit Frontplatte.
René H. schrieb: > Der Verlag war also schlau und hat die Leser bei der Stange gehalten, > indem mehrere Teile auf mehrere Hefte ausgedehnt wurde. ;) Ja, klar, das ist der tiefere Sinn solcher Projekte. Die Aufrüstung auf 1 GHz mit PLL gab es dann ein Jahr später. Mitte 1981, wenn ich mich richtig erinnere.
H. H. schrieb: > Dafür warst du zu jung. Nix da, ich kann mich genau an 'Spielen mit SC/MP' in der Elektor erinnern. Aber trotzdem danke für das Kompliment :-) PC-Freak schrieb: > Mein ZX81 hatte 'Mega 16K' > Erweiterung Später habe ich huckepack auf den 6116 noch 3 weitere gelötet und hatte dann bullige 8k. Aber das war dann auch schon fast am Ende seiner Nutzungsdauer, der Apple ][ kam kurz danach und war einfach besser zum Basteln. Engelbert S. schrieb: > Hier noch ein Foto meines Exemplars anno 1980 Sehr gut gelungen!
:
Bearbeitet durch User
Ich würde den Zähler gerne nachbauen wollen. Frage wäre, sind da Chips drin, die es mittlerweile nicht mehr gibt, oder würde es alles, wenn auch verstreut noch beschaffbar sein. Ich weiß, es gibt mittlerweile Fertiggeräte, aber mich würde das Projekt einfach reizen. Wer würde mir hier mit Unterlagen beistehen, oder mir 'leihweise' zuschicken. Das wäre mal was.
Archivator schrieb: > Wer würde mir hier mit Unterlagen beistehen, oder mir 'leihweise' > zuschicken. Habe mir damals die Seiten aus der ELO kopiert, muss aber eben mit Entsetzen feststellen, dass die Fotos alle schwarz sind. War damals ein privater Billig-Kopierer eines Kumpels, irgend so eine Vorstufe von den Toner-Druckern. Die Unterlagen sind nun wertlos :-(
Archivator schrieb: > ... mich würde das Projekt einfach reizen. Du willst die Layouts aus den Zeitschriften umkopieren, damit Platinenmaterial belichten, ätzen, entschichten, bohren ... ?? Mit Eisen-III-Chlorid in Mutters Küche rum panschen, echt dein Ernst? Für den Vollausbau sind übrigens eine Menge Platinen erforderlich.
Archivator schrieb: > Ich würde den Zähler gerne nachbauen wollen. Frage wäre, sind da Chips > drin, die es mittlerweile nicht mehr gibt, oder würde es alles, wenn > auch verstreut noch beschaffbar sein. Könnte mir auch gefallen. Aufgrund der Funktionsvielfalt muß man wohl davon ausgehen daß ein Controller darin werkelt. Also brauchts zum Nachbau auch dessen Firmware. Fraglich ob die seinerzeit veröffentlicht oder fertige ROMs, OTP-µCs verkauft wurden.
Beleuchter schrieb: > Aufgrund der Funktionsvielfalt muß man wohl > davon ausgehen daß ein Controller darin werkelt. Ach nö, ein ICM7226 erledigt die Arbeit. Das macht die Sache allerdings auch nicht unbedingt einfacher... https://datasheetspdf.com/datasheet/ICM7226.html
Beleuchter schrieb: > Frage wäre, sind da Chips >> drin, die es mittlerweile nicht mehr gibt Beleuchter schrieb: > Aufgrund der Funktionsvielfalt muß man wohl > davon ausgehen daß ein Controller darin werkelt. Also brauchts zum Nachbau auch dessen Firmware. Es gibt keinen Controller der eine Firmware benötigt. Das Herzstück ist ein ICM7226A (8-Digit, Multi-Function, Frequency Counter/Timer) von Intersil und ein paar Digitalbausteine. Der ICM wird wohl nicht einfach (günstig) aufzutreiben sein. Archivator schrieb: > Wer würde mir hier mit Unterlagen beistehen, oder mir 'leihweise' > zuschicken. Ich habe alle Unterlagen zu dem Zähler als PDF. Wie kommen wir zusammen? Gruß Engelbert EDIT: Beleuchter war schneller :)
:
Bearbeitet durch User
Crazy H. schrieb: > Alle "einfachen" Elektronik-Zeitschriften hat es nicht lange gegeben Das waren noch Zeiten als es beim Heise Verlag die ELRAD gegeben hat. Geblieben ist ein Archiv auf zwei DVDs, alle Jahrgänge + Sonderausgaben. Interessiert heute aber keinen mehr. Ich bin mal gespannt wie lange es die Elektor noch geben wird. Fällt auch unter " einfachen Elektronik Zeitschriften ", ich schau immer wieder mal auf der Elektor Web Seite rein was da so läuft. Ich habe den Eindruck, die arbeiten daran, dass es die Elektor bald nicht mehr geben wird.
München Ost schrieb: > Interessiert heute aber keinen mehr. Na, doch, den USB Stick mit dem Archiv habe ich mir gegönnt. Die Elrad war nicht so abgehoben und hat viele interessante Projekte gehabt. Den Sat-Receiver hatte ich mir pünktlich zur Maueröffnung nachgebaut. Und wenn ich mal gross bin, baue ich mir vllt. sogar den Transcendent 2000 Synthesizer.
Archivator schrieb: > Wer würde mir hier mit Unterlagen beistehen, oder mir 'leihweise' > zuschicken. Muss mal in meinen Dateien auf in meiner Festplatte suchen. Ich denke dass ich diese Anleitung eingescannt und jemandem hier im Forum zugesandt habe. Aua, zu spät. Habe gerade gelesen, dass schon jemand die Anleitung zur Verfügung stellt.
:
Bearbeitet durch User
Engelbert S. schrieb: > Es gibt keinen Controller der eine Firmware benötigt. Das Herzstück ist > ein ICM7226A (8-Digit, Multi-Function, Frequency Counter/Timer) von > Intersil und ein paar Digitalbausteine. Der ICM wird wohl nicht einfach > (günstig) aufzutreiben sein. Hier liegt noch einer aus diesem Zähler herum, der hat noch funktioniert als ich das Gerät dann endgültig entsorgt habe... Datecode ist 7925, also bald 43 Jahre alt... Den ordentlich zu verpacken und nach D zu versenden ist kein Problem.... @ TO - gib hier Bescheid wenn Du den haben willst, ich melde mich dann mit PN.
Chef-Designer schrieb: > Engelbert S. schrieb: >> Hier noch ein Foto meines Exemplars anno 1980. > > Gewaltige Brotkiste, da hast aber min. 95% Luft im Gehäuse. > Für paar DM mehr gab es ein maßgeschneidertes Gehäuse mit Frontplatte. Engelbert hat halt ein Gehäuse der firma Amtron benutzt, das war zu der Zeit eine leicht verfügbare Version für den hobbybereich. Das "Maßgehäuse" ist halt speziell. der Vorteil bei den Amtron war/ist (wie bei vielen Seriengehäusen): Du kannst ähnliche Geräte stapeln, und es sieht sehr aufgeräumt an der Werkbank aus. So steht dann bei mir Netzgerät, dDppel-Netzgerät, Funktionsgenerator und Zähler übereinander.
>Das Herzstück ist ein ICM7226A (8-Digit, Multi-Function, Frequency >Counter/Timer) von Intersil und ein paar Digitalbausteine. Der ICM wird >wohl nicht einfach (günstig) aufzutreiben sein. Den ICM7226B gibt's im Vergleich zu den 80ern, als das ding zwischen 50 und 100 Mäuse gekostet hat, geradezu sagenhaft günstig (wiederaufbereitet) beim Ali. Version A ist für Common Anode Displays mit 25mA/Segment und B ist für Common Cathode mit 12mA/Segment. Bei den heutigen 7-Segmentdisplays dürfte der kleinere Strom keine Probeme machen.
Angehängte Dateien:
-
210 KB -
230 KB -
240 KB -
240 KB -
220 KB -
240 KB

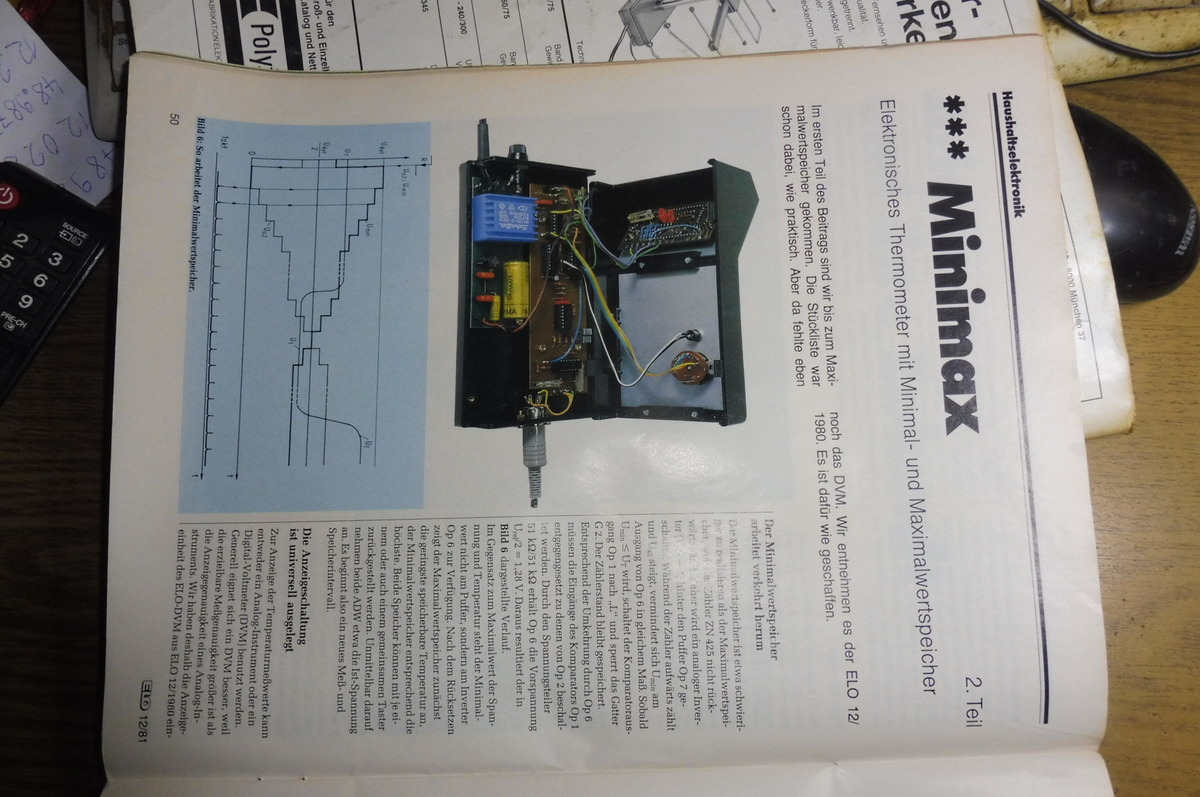

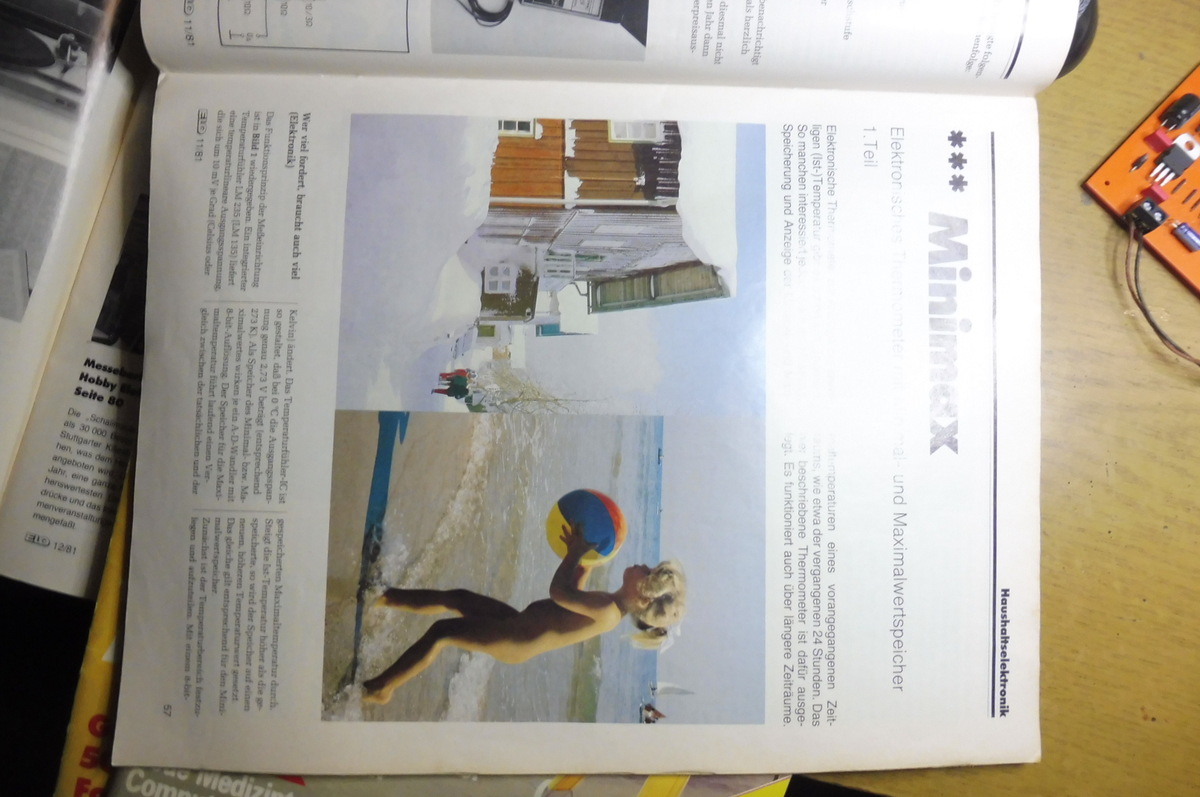

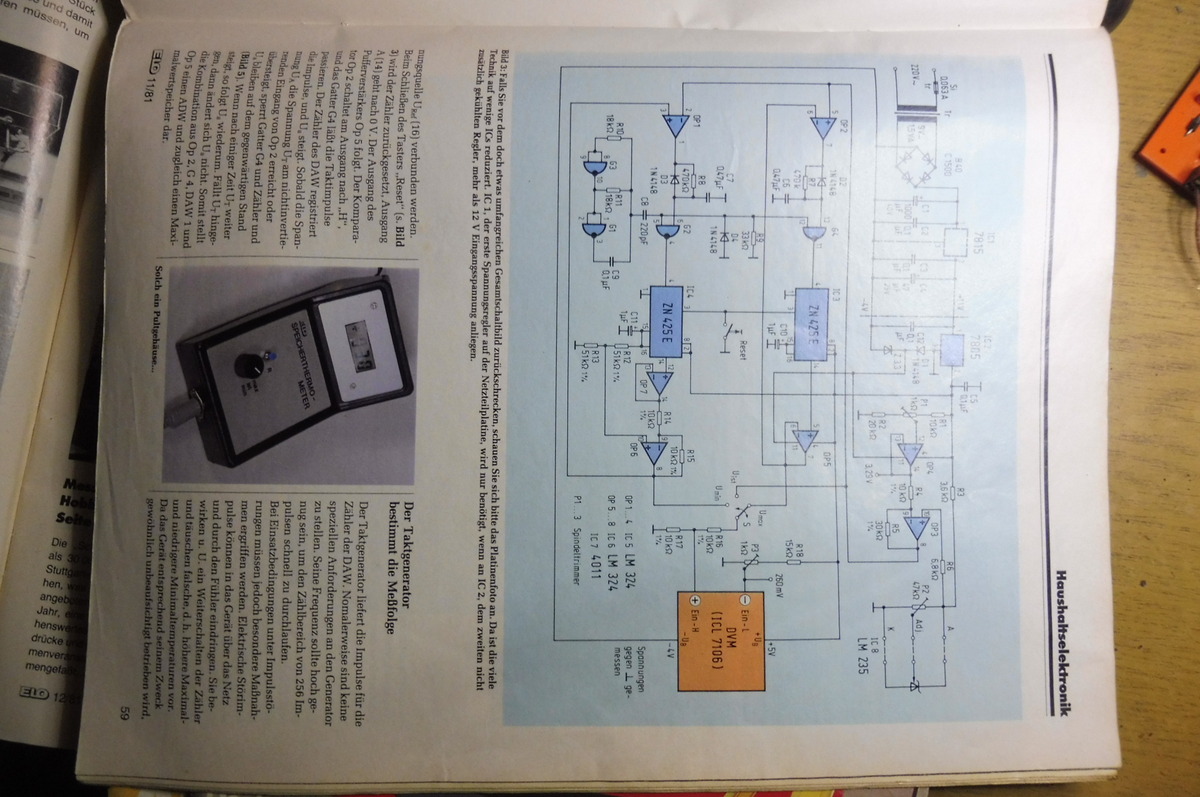

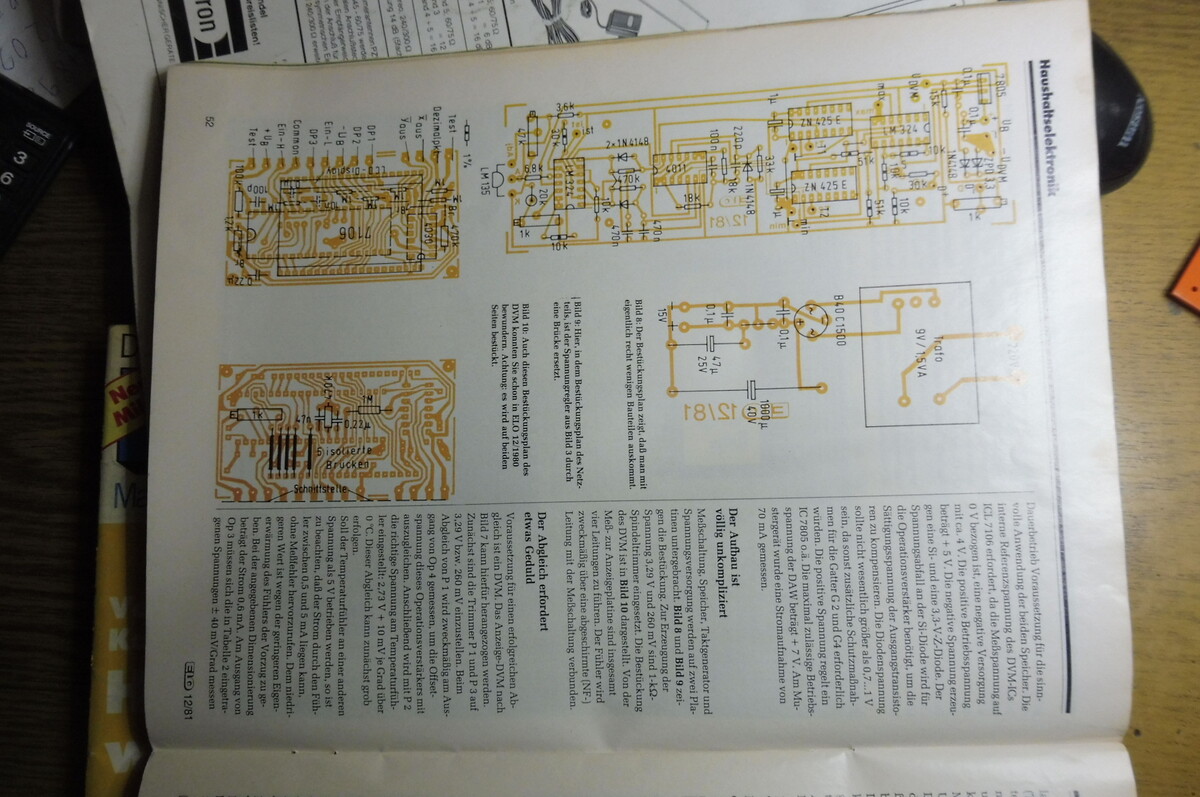

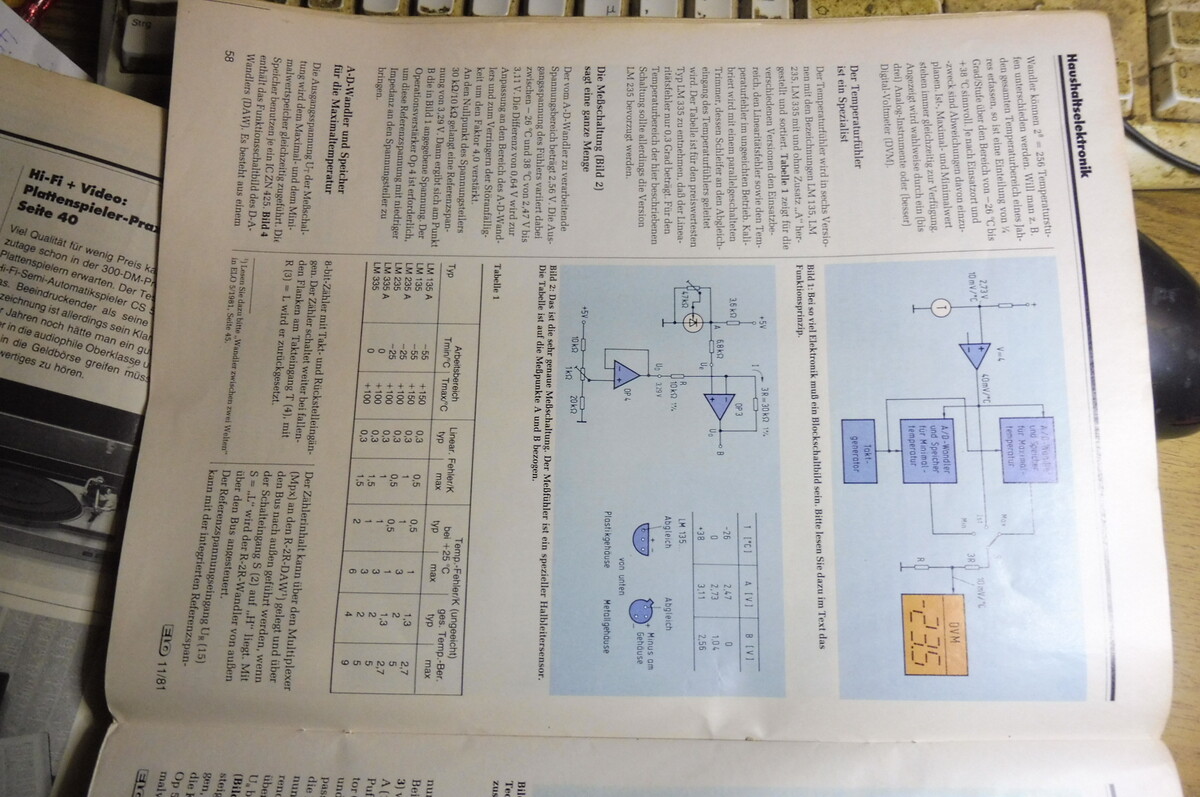

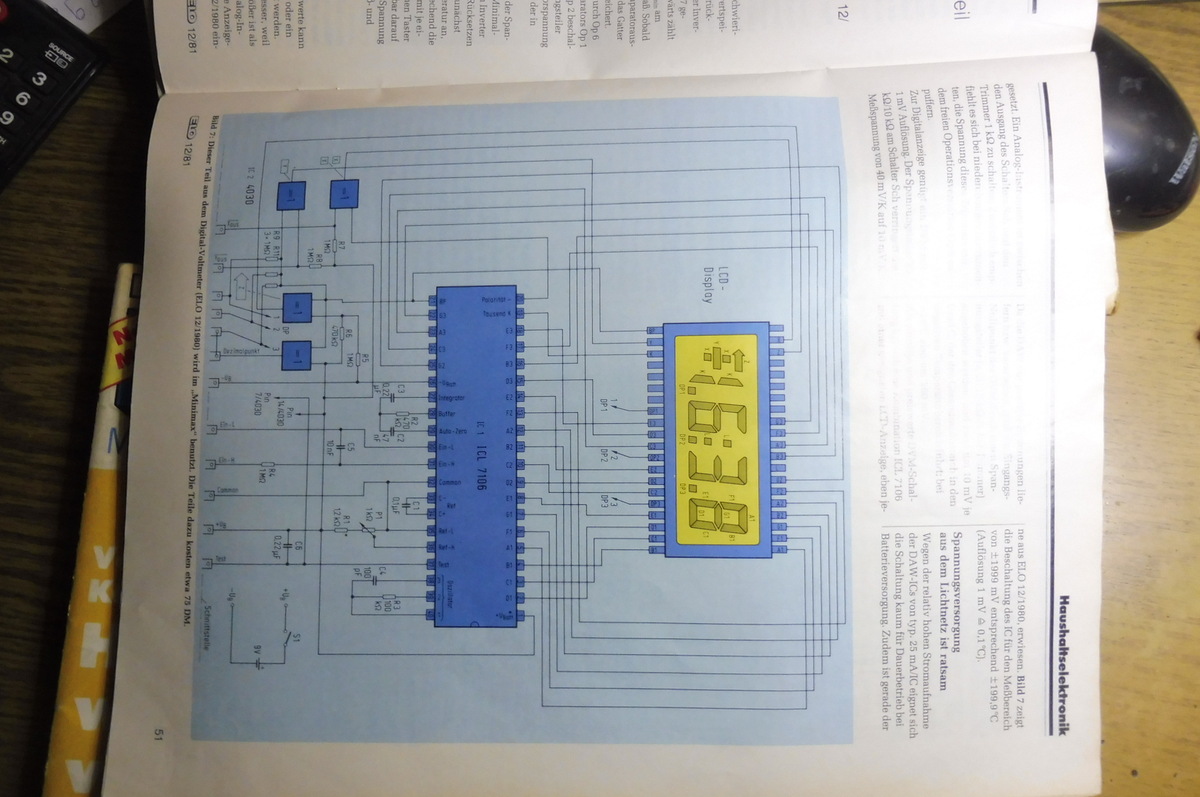

Hallo Archivator In dem ELO 12/1981 ist kein Lauflicht vorhanden. Ich habe dir Teil 2 von dem Thermometer und den Teil 1 ELO 11/1981 abfotografiert. Gruß Ernst
Angehängte Dateien:
-
500 KB

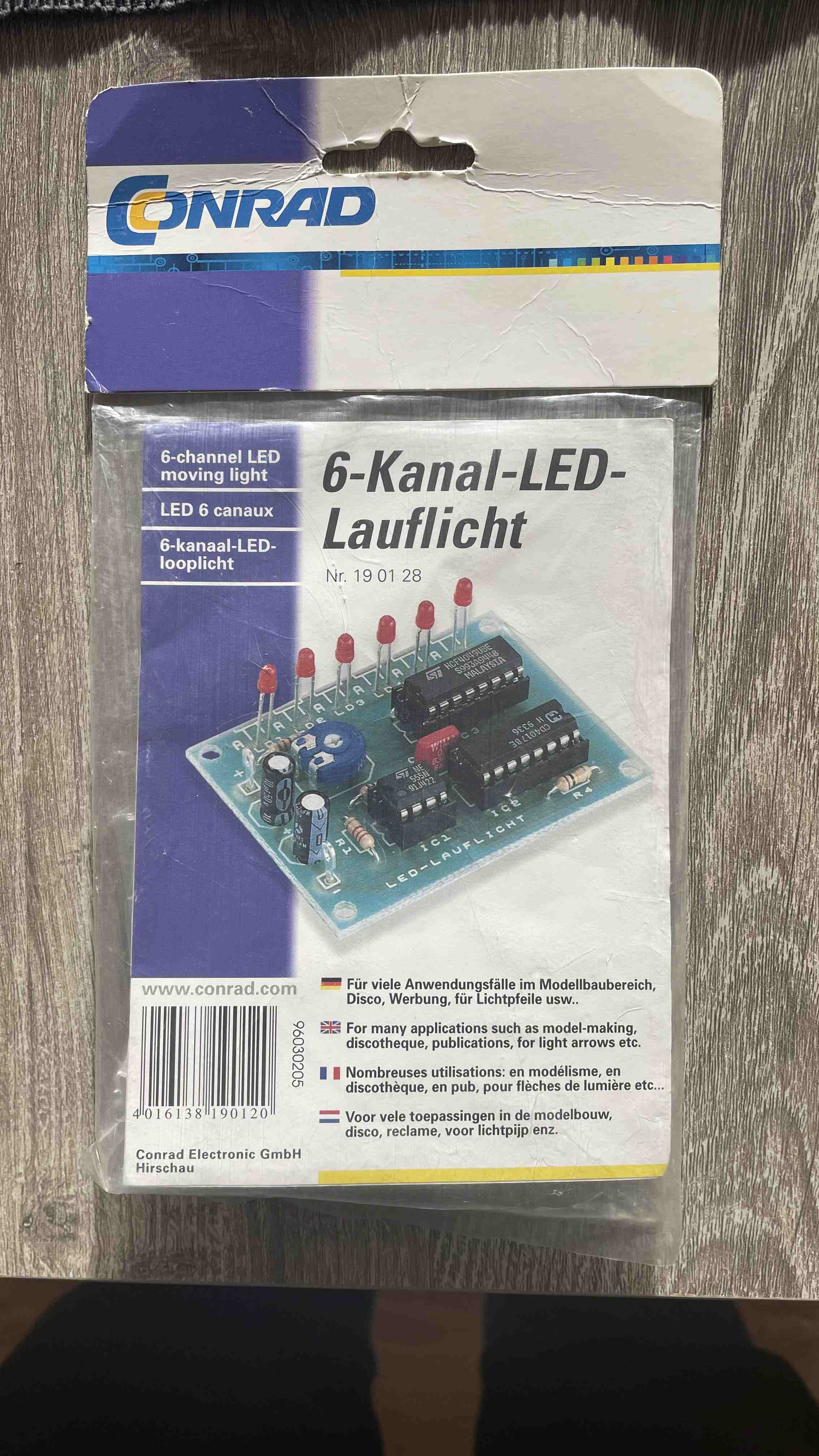

Falls noch jemand ein einfaches Lauflicht benötigt: dieser Bausatz ist noch original verschweißt.
Hi, ich brauche keine Kopien oder ähnliches. Aber ich finde es super das es noch mehr Leute gibt die solch alte Sachen wieder ins Leben rufen wollen. Zur damaligen Zeit war vieles nicht ganz so kompliziert und konnte dafür meist funktionsfähig nachgebaut werden. München Ost schrieb: > Ich bin mal gespannt wie lange es die Elektor noch geben wird. Bin ich auch. Mir ist die Zeitschrift schlichtweg zu teuer!
So ein Lauflicht gibts doch spottbillig als SMD-Übung aus China. Kostet lediglich niedrig einstellig. Und könnte selbst als Ali Bestellung bis Weihnachten leicht da sein.Aber genau Null Anleitung, lediglich beschriftete PCB und Bauteile. Ich hab mal vor nem Jahr oder so ein Lauflicht in Christbaumform gesehen. Wär sowas interessant, dann kann ich mal suchen, obs das noch irgendwo gibt? Früher hatte ich auch ab und zu mal die Elo gekauft. Aber alles schon vor Jahrzehnten weggeschmissen. Damals gabs ja auch kein Internet und aufm Dorf hattest noch nicht mal die Möglichkeit selbst sowas simples wie nen widerstand irgendwo zu kaufen. Das ging nur über kataloge, der liebste Händler war mir damals der Rim, später dann der damals noch eigenständige Völkner.
Die ELO ließ Burkhard Kainka später nochmal aufleben, zusammen mit dem Franzis-Verlag. 2012 war dann endgültig Schluß. Zur alten ELO gibt es da anscheinend nichts mehr. https://www.b-kainka.de/ELO/ELO.htm Im Webarchiv sind noch Reste davon zu finden: https://web.archive.org/web/20121016133352/http://www.elo-web.de/elo/bauprojekte
Christoph db1uq K. schrieb: > Die ELO ließ Burkhard Kainka später nochmal aufleben, zusammen mit dem > Franzis-Verlag. 2012 war dann endgültig Schluß. Zur alten ELO gibt es da > anscheinend nichts mehr. Solche alten Zeitschriften bzw. Kopien daraus bekommt man am Besten über die örtliche Leihbücherei. Stichwort: "Auswärtiger Leihverkehr".
In der Unibibliothek gab es sogar Elektor und Funkschau, zu Jahresbänden gebunden. Damit könnte man jemanden erschlagen. "Schlag nach bei Duden - schlag zu mit Diercke" Kennt jemand noch den Diercke Weltatlas? Fernleihe habe ich schon gelegentlich gemacht, ist recht günstig.
Harald W. schrieb: > Solche alten Zeitschriften bzw. Kopien daraus bekommt man am Besten > über die örtliche Leihbücherei. Stichwort: "Auswärtiger Leihverkehr". Und zu finden über den ZDB-Katalog: https://de.wikipedia.org/wiki/Zeitschriftendatenbank https://zdb-katalog.de/title.xhtml?idn=012754455 Christoph db1uq K. schrieb: > In der Unibibliothek gab es sogar Elektor und Funkschau, zu Jahresbänden > gebunden. Damit könnte man jemanden erschlagen. Die Funkschau gab's/gibt's in vielen Bibliotheken, Elektor hier nur in einer Fachbereichsbibliothek der Uni und ELO, wenn überhaupt, in der Stadtbibliothek. Während Landesbibliotheken den Bestand meist bewahren, wird in Stadtbibliotheken durchaus, gerade wenn der Platz knapp ist, "ausgemistet" und der Bestand aktualisiert. Bedauerlicherweise verschwinden dann gerade ältere Bücher, die man selbst nicht hat, sich auch eigentlich nicht anschafft, weil man sie ja ab und zu bei Bedarf in der Bibliothek einsehen konnte.
Beitrag "Re: ELO Schaltung (Platine) 113" da hatten wir es 2015 schon mal von der ELO Es lohnt sich, ein seltenes Wort einzuflechten, das findet die Suchfunktion hier schnell wieder. immerhin 11 Threads mit dem Wort "Gotteslohn"...
:
Bearbeitet durch User
Christoph db1uq K. schrieb: > Kennt jemand noch den Diercke Weltatlas? Wieso nicht? https://diercke.westermann.de/
Hallo Harald >schlag zu mit Diercke zu dem Spruch fällt mir eine Krimikomödie von 1984 ein https://de.wikipedia.org/wiki/Die_Bestechlichen Da bekommt ein Verdächtiger beim Verhör vom Kommissar ein Telefonbuch auf den Kopf. Anscheinend seine übliche Verhörmethode. "...einen Kriminellen befragen, der als „Märtyrer“ unter den Kollegen bekannt ist..."
Hallo, Ich suche die ELO-Ausgabe Januar 1982 pdf auf Deutsch. Kann man es finden? Danke
François D. schrieb: > Hallo, > Ich suche die ELO-Ausgabe Januar 1982 pdf auf Deutsch. > Kann man es finden? > Danke eher nicht
teilweise Inhaltsverzeichnisse: https://sites.schaltungen.at/elektronik/elo.html Hier eine Sammlung der ADDX 1975-1988: https://www.addx.de/textarchiv/archiv-elo.php und im Radiomuseum, Titelbild und Inhaltsverzeichnis von 1/82: https://www.radiomuseum.org/lf/b/elo-die-welt-der-elektronik-franzis/ https://www.radiomuseum.org/images/book/middle/d_franzis_elo82_01_tits.jpg https://www.radiomuseum.org/images/book/middle/d_franzis_elo82_01_ind1.png https://www.radiomuseum.org/images/book/middle/d_franzis_elo82_01_ind2.png
:
Bearbeitet durch User
Alexander schrieb: > Gab's da nicht erst kürzlich einen Thread? > > Beitrag "ELVjournal kostenlos als PDF" ELO, nicht ELV.
:
Bearbeitet durch User
Hallo ELO Freunde, da diesr Thread ja eh schon ausgegraben wurde... Ich bin (auch) auf der Suche nach dem Platinenlayout für den ELO Alleskönner. Der war wohl im Heft 10/1980 abgedruckt. Leider habe ich die alten Hefte etwas voreilig schon vor Jahren entsorgt, aber jetzt noch ein paar Fragmente meiner damaligen Bastelarbeit gefunden. Dank eines freundlichen Nutzers hier im Thread habe ich die sonstigen Unterlagen schon bekommen, es fehlt mir nur noch das Layout für eine eventuelle Neuauflage. Es gab wohl auch einen Belichtungsfilm beim Franzis Verlag, es war Platine Nr. 111. Vielleicht liest hier noch jemand mit der das Heft noch hat und mir einen Scan per PM schicken würde? Danke und Grüße Klaus
Matthias S. schrieb: > 1981 haben wir mit Z80 oder 6502 gebaut, uns mit 8048 > gequält oder an 8051 erfreut. Ah! Noch so ein alter Sack! 1981 war für mich noch zu früh, mit ELOs kann ich mit den JG 1987/88 dienen.
Hallo Francois, hab ich hier als Buch gebunden. Hab damals die Reklame rausgemacht, dann war das Buch nur noch die Hälfte. Kopieren als PDF möglich, aber zeitaufwendig weil durch das Beschneiden der Seiten beim Buchbinder in der Mitte des Buches alles räumlich zur Mitte zusammen gerutscht ist. Herzliche Grüße Guido
