Forum: Offtopic ELVjournal kostenlos als PDF


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Thomas B. (thomas2)


Lesenswert?

Das ELVjournal (Hauszeitschrift des Versandhändlers) wurde als gedruckte
Zeitschrift eingestellt, in Zukunft ist es kostenlos online erhältlich.

In diesem Zusammenhang steht seit kurzem auch das gesamte Archiv
öffentlich zum Download zur Verfügung:

https://de.elv.com/journal/alle-ausgaben/

Erstmalig sind dabei alle alten Ausgaben elektronisch verfügbar, bisher
gabs für Abonnenten nur die Ausgaben ab 2010.

von Jörg R. (solar77)


Lesenswert?

Thomas B. schrieb:
> Das ELVjournal (Hauszeitschrift des Versandhändlers) wurde als
> gedruckte Zeitschrift eingestellt, in Zukunft ist es kostenlos
> online erhältlich.

Vielen Dank für den Link😀👍

von Steve van de Grens (roehrmond)


Lesenswert?

Schön, dass die alten Ausgaben von vor 2000 auch dabei sind.

Ungefähr ab 2000 waren das ja fast nur noch Werbe-Broschüren für die
eigenen Bausätze mit geheimer Firmware. Man konnte sie nicht mal im hex
oder bin Format herunterladen.

: Bearbeitet durch User
von Hans-Ulrich G. (hans-ulrich)


Lesenswert?

Thomas B. schrieb:
> Das ELVjournal (Hauszeitschrift des Versandhändlers) wurde als gedruckte
> Zeitschrift eingestellt, in Zukunft ist es kostenlos online erhältlich.
>
> In diesem Zusammenhang steht seit kurzem auch das gesamte Archiv
> öffentlich zum Download zur Verfügung:
>
> https://de.elv.com/journal/alle-ausgaben/
>
> Erstmalig sind dabei alle alten Ausgaben elektronisch verfügbar, bisher
> gabs für Abonnenten nur die Ausgaben ab 2010.

Hallo,
vielen Dank für den Link !!!
Wenn man jetzt noch gezielt suchen könnte, sprich nur die
Inhaltsverzeichnisse zu runterladen, da wäre super.

Ein gesundes und frohes Weihnachtsfest sowie einen guten Rutsch !

von Jens M. (schuchkleisser)


Lesenswert?

Thomas B. schrieb:
> Erstmalig sind dabei alle alten Ausgaben elektronisch verfügbar

Danke für den Link, das ist wirklich interessant!

Steve van de Grens schrieb:
> Man konnte sie nicht mal im hex
> oder bin Format herunterladen.

Hätte dir aber nix genützt, weil du odt nicht in Einzelstückzahlen an
die Chips gekommen wärst und ein Programmiergerät und die Software dazu
(wenn es sich nicht gar um Maskenprogrammierte Chips gehandelt hat) wäre
sicherlich 10 oder mehr Bausätze teuer gewesen.

Hans-Ulrich G. schrieb:
> Wenn man jetzt noch gezielt suchen könnte, sprich nur die
> Inhaltsverzeichnisse zu runterladen, da wäre super.

Die Scanqualität scheint sehr gut zu sein, zumindest bei meinen
Stichproben.
Auch die Inhaltverzeichnisse im PDF sind sehr gut gemacht, da haben die
sich nicht lumpen lassen, wundert mich das die nicht 5€ pro Heft
verlangen.

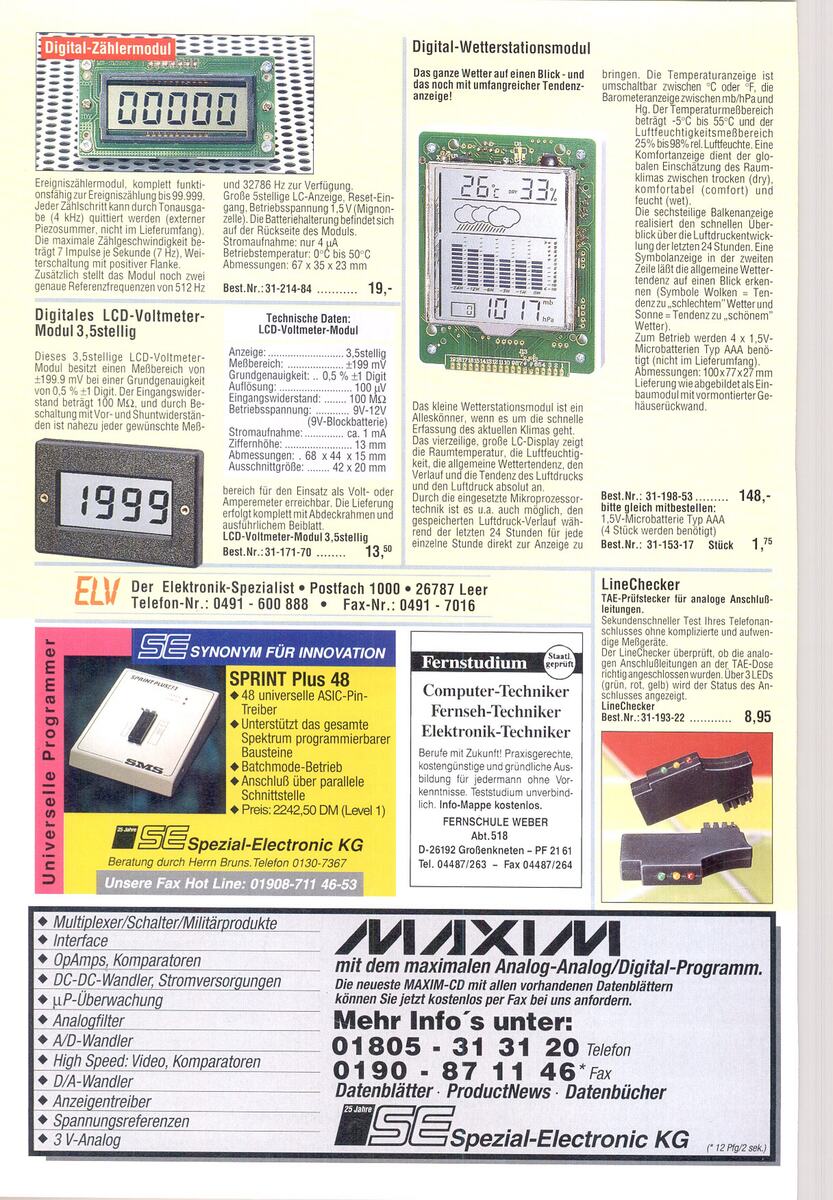

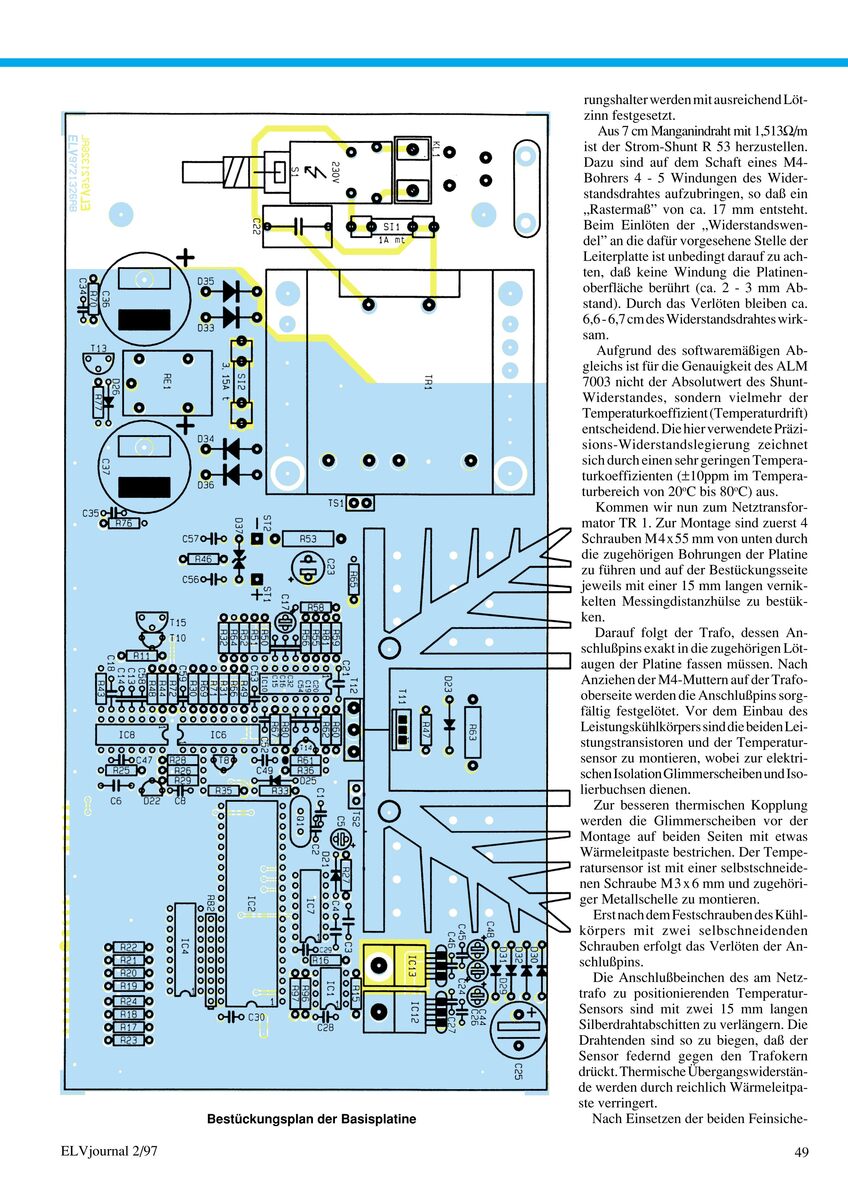

Aber alles "nicht-Berichte" fehlt leider, soweit ich sehe gibt es keine
Korrekturen (oder gab es das nicht so oft, das ich aus Zufall keine
gefunden habe? Oder macht ELV keine Fehler?) und auch die Werbung und
anderes im Heft fehlt, gern auch mal 20 Seiten am Stück...

Hans-Ulrich G. schrieb:
> Ein gesundes und frohes Weihnachtsfest sowie einen guten Rutsch!

Dem schließe ich mich an.

: Bearbeitet durch User
von Steve van de Grens (roehrmond)


Angehängte Dateien:

Lesenswert?

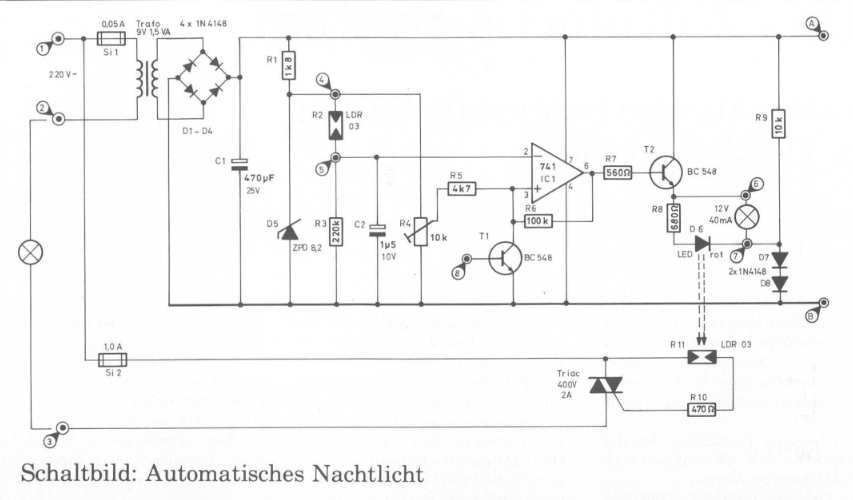

Gerade zufällig im Heft 1979-03 gesehen: Ein 400V Triac ohne Snubber.
Nach meinem Kenntnisstand ein double-fail. Im Heft 1979-02 gibt es den
selben Fehler beim Belichtungstimer.

Kann es sein, dass man 1979 noch nicht mit Spannungsspitzen rechnen
musste?

: Bearbeitet durch User
von Jens M. (schuchkleisser)


Lesenswert?

Damals haben sich die Teile und auch die Leute noch nicht so
angestellt...

von Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)


Lesenswert?

Steve van de Grens schrieb:
> Kann es sein, dass man 1979 noch nicht mit Spannungsspitzen rechnen
> musste?

Da gab es noch genügend ohmsche Lasten und Motore direkt am Netz.
Aperiodischer Kriechfall würde das schon recht gut beschreiben.

von Manfred P. (pruckelfred)


Lesenswert?

Steve van de Grens schrieb:
> Ein 400V Triac ohne Snubber.
> Nach meinem Kenntnisstand ein double-fail.

400 Volt bietet etwas wenig Reserve.
Ein Snubber ist für eine ohmsche Last (Glühlampe) nicht sinnvoll.

Die ganze Schaltung ist bekloppt, wenn der LDR nicht niederohmig genug
wird, stirbt der (oder das?) Triac mangels Triggerstrom.

von Wollvieh W. (wollvieh)


Lesenswert?

Steve van de Grens schrieb:
> Schön, dass die alten Ausgaben von vor 2000 auch dabei sind.
>
> Ungefähr ab 2000 waren das ja fast nur noch Werbe-Broschüren für die
> eigenen Bausätze mit geheimer Firmware. Man konnte sie nicht mal im hex
> oder bin Format herunterladen.

Hatte mich gerade freuen wollen, daß man nun auch mal von Geräten den
Schaltplan finden täte, wo man sonst den Artikel kaufen mußte. Aber wenn
da eh nix drinsteht, hilft das leider nicht.

Ich habe ein ELV-Thermostat in so einem Zwischenstecker, eigentlich
einfacher Relaisschalter, bei dem die LCD-Anzeige nicht mehr
funktioniert. Die Lösung ist allerdings, daß innen die
Kunststoffhalterung durchgebogen ist und deshalb die Kontaktierung des
Zebragummis nicht mehr funktioniert. Da hätte auch kein Schaltplan
geholfen. :)

Spannend finde ich, daß die Ausgabe 4/1986 als Titelbild ein
Atomkraftwerk und das Thema Geigerzähler hat. Waren die so
vorausschauend, Tschernobyl vorausgeahnt zu haben, oder kam das Heft so
spät raus? Bei vielen solcher Hefte kam ja die Januarausgabe schon Mitte
November, damit man aktueller erschien. :)

von Jens M. (schuchkleisser)


Lesenswert?

Wollvieh W. schrieb:
> Spannend finde ich, daß die Ausgabe 4/1986 als Titelbild ein
> Atomkraftwerk und das Thema Geigerzähler hat.

Bei nur 6 Ausgaben im Jahr ist die 4 wohl das Juli/Augustheft, also
locker ein Viertel Jahr nach dem Knall.

: Bearbeitet durch User
von Stefan M. (derwisch)


Lesenswert?

Danke für den Link.

Das ist was zum stöbern...

Das Profi Echogerät aus 2/85 und den Fahrradcomputer aus 3/89 hatte ich
damals gebaut.

von Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)


Lesenswert?

Stefan M. schrieb:
> Echogerät aus 2/85

Beides blieb mangels Kohle bei der Theorie.

von Christoph db1uq K. (christoph_kessler)



Lesenswert?

> Thema Geigerzähler

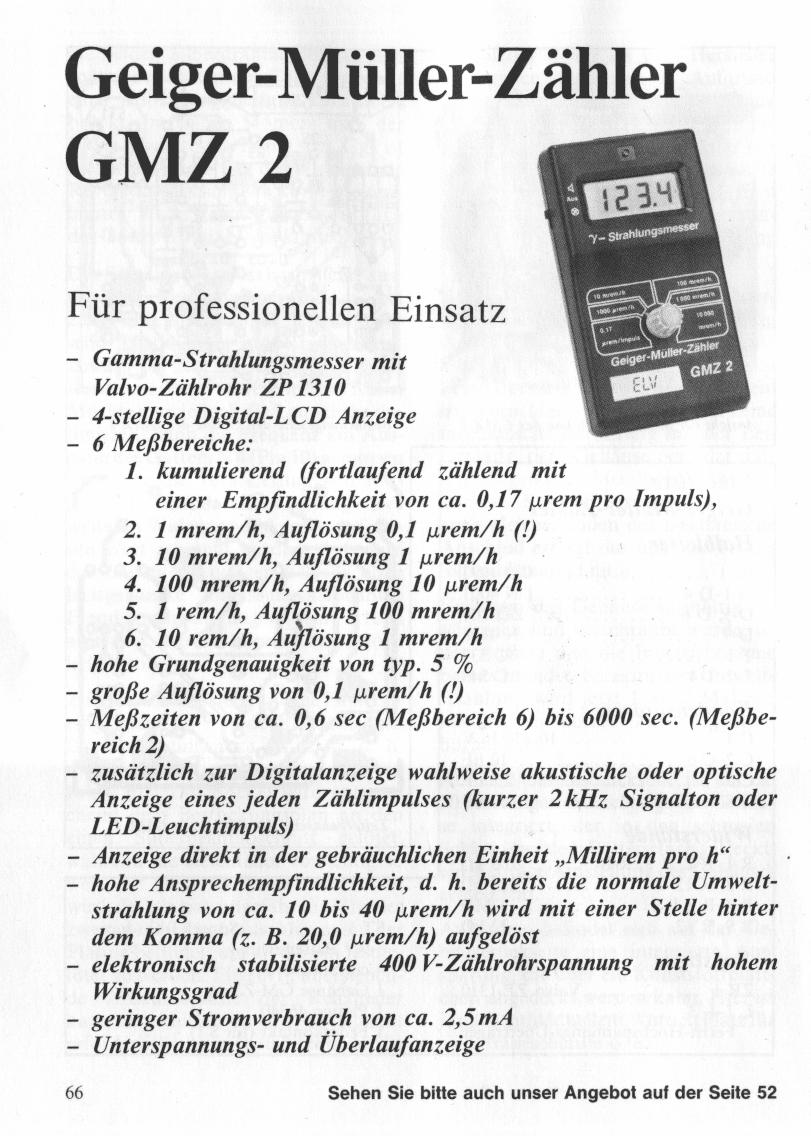

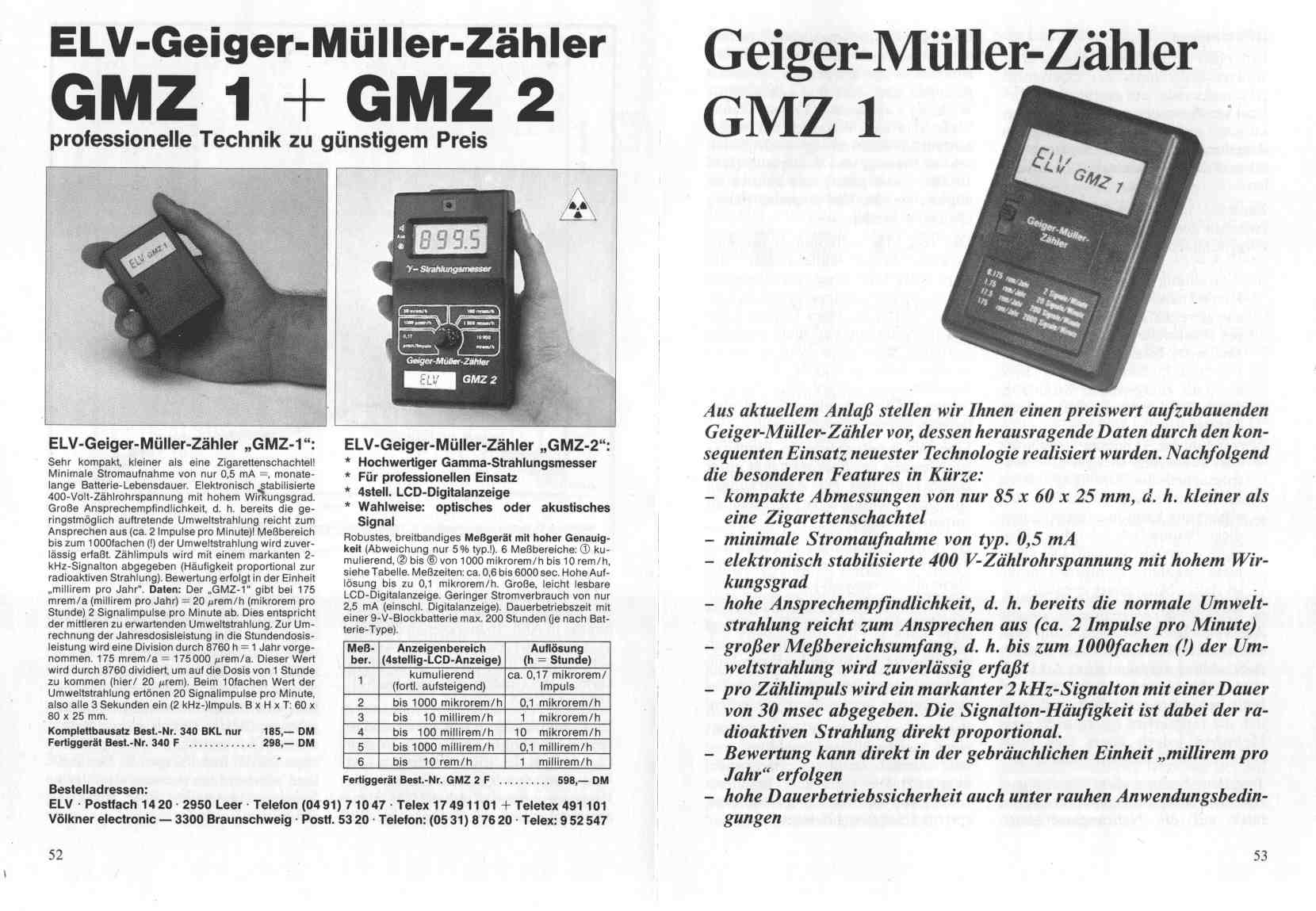

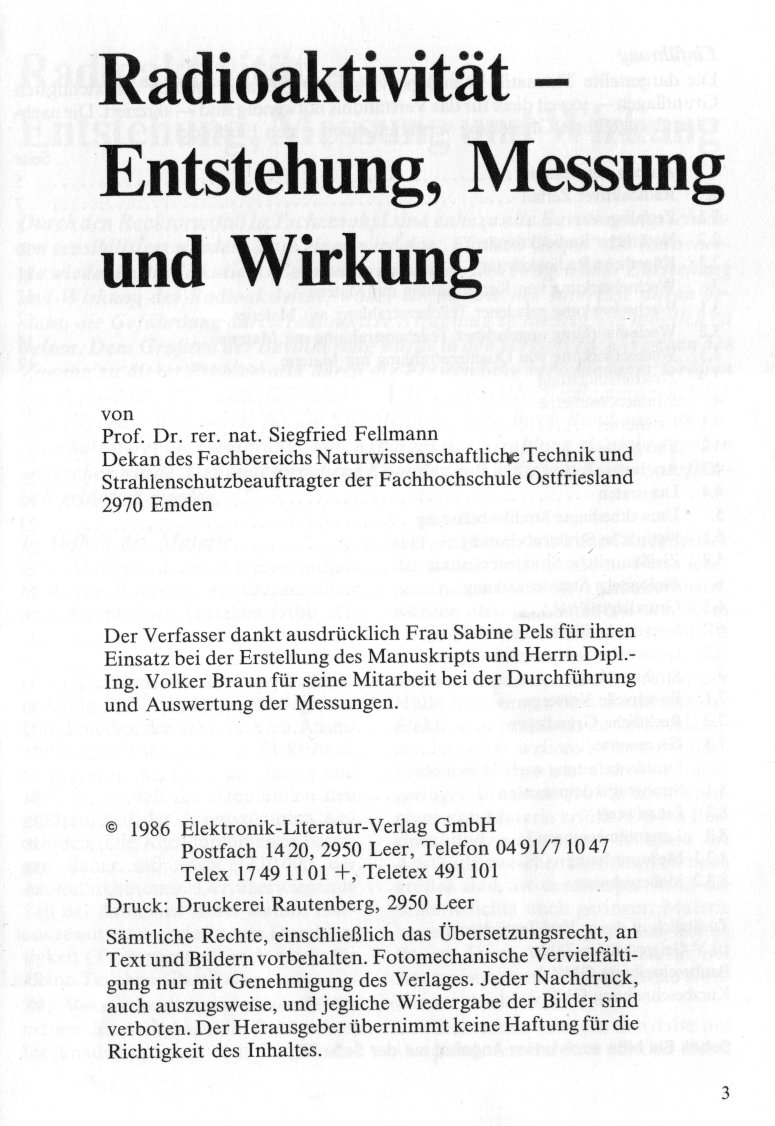

Im Tschernobyl-Jahr gab es auch ein Sonderheft im A5-Format zum Thema.
Darin Reklame für zwei Geigerzähler, der GMZ1 (hier beschrieben) und
GMZ2 mit LCD-Zähler, beide mit dem Valvo-Zählrohr ZP1310

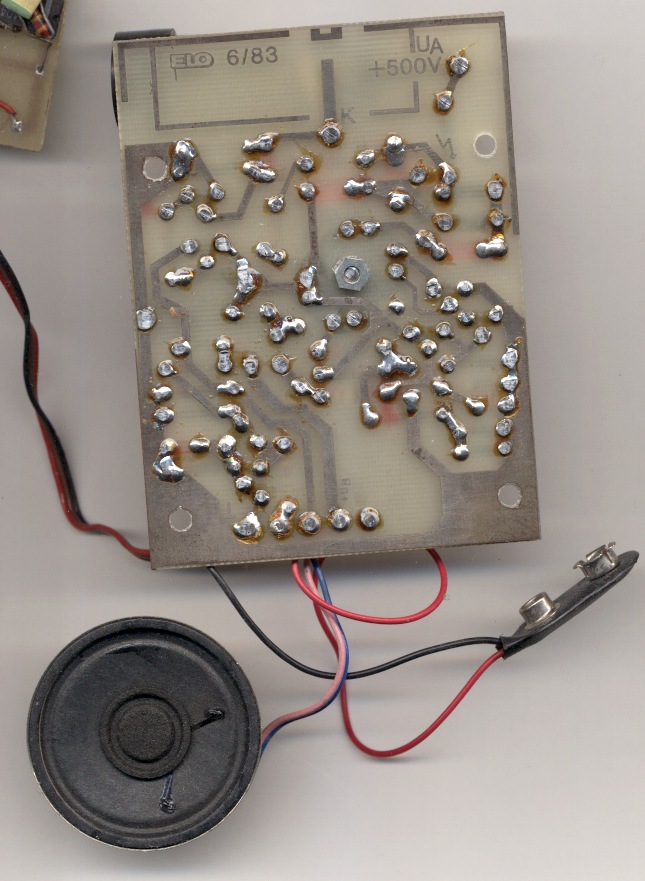

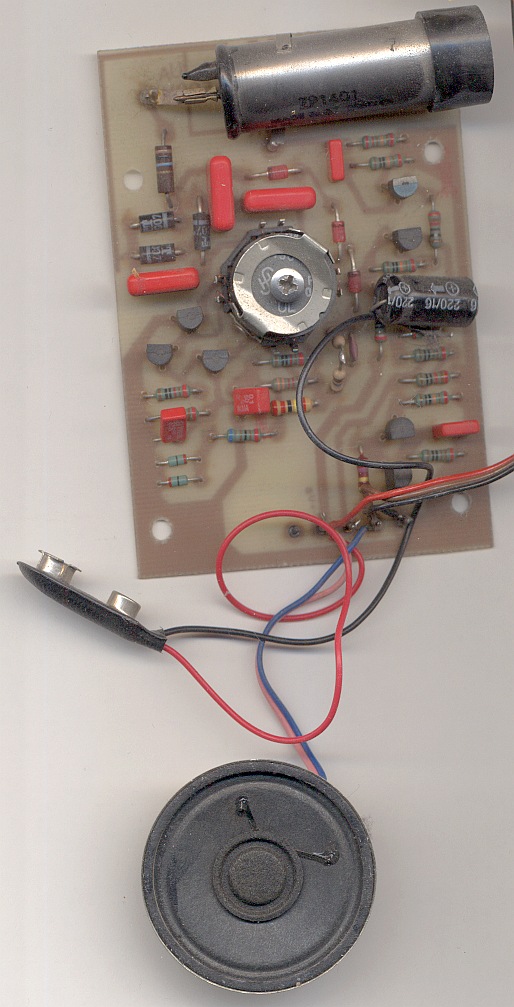

Ich habe damals einen Bauvorschlag der Elo nachgebaut, eine
Sammelbestellung der ZP1401 von Valvo zusammen mit Kollegen wurde schon
ein Jahr später geliefert. Die Bauanleitung von 1983 wurde 1986 nochmal
veröffentlicht.
Datenübersichten der Zählrohre;
https://www.activeradsys.com/tp/images/Ambrinf/Zaehlrohre_2013.pdf
https://cdn.gotopeo.com/content/uploads/2021/05/13154127/cen_15_geiger-selection-guide_datasheet_peo.pdf
ZP1401 kann auch Alphateilchen nachweisen, dazu muss der schwarze Deckel
abgenommen werden.

> Inhaltsverzeichnisse zu runterladen
Herr Prenning wird über die Neuigkeit nicht erbaut sein, hier sein
ELV_Inhaltsverzeichnis der betreffenden Jahre:
https://sites.schaltungen.at/elektronik/elvjournal/elvjournal-inhaltsverzeichnis/g-bis-l.html
Der GMZ2 war schon im nächsten Heft 5/86 enthalten.
Die Tabellen kann man mit copy&paste in LibreOfficeCalc "einfügen".

: Bearbeitet durch User
von Heinz R. (heijz)


Lesenswert?

Dabke für den Link

Ich habe gerade ein paar Ausgaben überflogen - gut das ich kein Geld
dafür ausgegeben habe...

Ich habe übrigens auch alle Abos von CT, Make usw mittlerweile gekündigt
- nachdem meine Frau mal meinte Du liest Dir die durch wie den
ALdi-Prospekt am Samstag....

von Gerhard H. (hauptmann)


Lesenswert?

Heinz R. schrieb:
> Ich habe übrigens auch alle Abos von CT, Make usw mittlerweile gekündigt

Manchmal ist's wirklich besser wenn der reale Nutzwert einen gewissen
Level unterschreitet. Was mir speziell bei c't immer mehr missfiel ist
ein gewisser (manchmal ziemlich politischer) Aktivismus und immer
weniger Technik pur Artikel. Echte Elektronikprojekte sind inzwischen
gar ganz durchs Raster gefallen und auch Make arbeitet immer öfter mit
Holz für irgendwelche mechanischen Basteleien zweifelhaften Werts.
Das ELVJournal ist bekanntermaßen eher ein Werbeprospekt für ELV
Produkte mit jeweils ein paar Hintergrund-Infos. Da ist Kostenlosigkeit
(wie bei jeder Werbung) eigentlich nur konsequent.

: Bearbeitet durch User
von Tim 🔆 (solarlicht)


Lesenswert?

Bei den Heften fehlt wie bei den PDF-Ausgaben der Elektor zwei Drittel
des Inhalts, nämlich alles was nichts mit Bauanleitungen zu tun hat, wie
Artikel, Werbung, etc. Wenigstens gibt es die ELV in guter
Scan-Qualität.

von Manfred P. (pruckelfred)


Lesenswert?

Heinz R. schrieb:
> Ich habe gerade ein paar Ausgaben überflogen - gut das ich kein Geld
> dafür ausgegeben habe...

ELV war es für mich nie wert, weil sie meist mit programmierten
Bausteinen unterwegs sind, deren Inhalt sie nicht zeigen.

> Ich habe übrigens auch alle Abos von CT, Make usw mittlerweile gekündigt
> - nachdem meine Frau mal meinte Du liest Dir die durch wie den
> ALdi-Prospekt am Samstag....

Ich kann mich nicht entschließen, die c't aufzugeben. Es gibt Hefte, wo
ich vieles übergehe und andere, die ich tatsächlich lese. Rausgeworfenes
Geld war deren Plus-Abo, Internetzugriff auf Artikel in einem total
unlogisch unbedienbaren Webauftritt mit perönlichem Namen auf jeder
Seite. Wenn ich einen c't-Artikel als pdf brauche, helfen Goldesel und
Co.

Neben Handykamera und Elektroauto finde ich mitunter Dinge, die mir
tatsächlich hilfreich sind. Grenzwertig, ob es den Preis wert ist, aber
ich leiste es mir.

Gerhard H. schrieb:
> Was mir speziell bei c't immer mehr mißfiel ist
> ein gewisser politischer Aktivismus und immer weniger Technik pur
> Artikel. Echte Elektronikprojekte sind inzwischen gar ganz durchs Raster
> gefallen und auch Make arbeitet immer öfter mit Holz für irgendwelche
> mechanischen Basteleien zweifelhaften Werts.

Die c't liefert bei Elektronikprojekten ausschließlich Pfusch, und das
seit Jahren. Es ist besser, wenn sie das ganz unterlassen.

Ich denke da z.B. an die Akkuüberwachung eines Segelbootes per
Arduino-UNO, der dann mit seinem Eigenverbrauch den Akku in die
Tiefentladung fährt.

Die make ist nur etwas für Volldeppen, deren Zeug finde ich noch nicht
einmal lustig.

Ich habe mir 2019 das make-Sonderheft ESP32 gekauft, incl. eines
ESP32-DevBoards. Meine Erwartung war, das Ding in Gang zu bekommen, ohne
im Internet stochern zu müssen - Enttäuschung. Der ESP lässt sich aus
der Arduino-Umgebung heraus nur mit Software befüllen, wenn man zur
rechten Zeit Knöpfchen drückt oder einen Kondensator nachbastelt - das
stand natürlich nicht im Heft.

Das waren 24,95€, die mich kein Stück weiter gebracht haben, als beim
Aliexpress ein identisches Board um 4 €uro zu kaufen und im Internet
nach Anleitungen zu suchen.

von Heinz R. (heijz)


Lesenswert?

Gerhard H. schrieb:
> Das ELVJournal ist bekanntermaßen eher ein Werbeprospekt für ELV
> Produkte mit jeweils ein paar Hintergrund-Infos. Da ist Kostenlosigkeit
> (wie bei jeder Werbung) eigentlich nur konsequent.

wobei ich zugeben muss das ELV eine Lücke gefunden hat - der etwas
weniger ambitionierte Bastler findet hier mit z.B. Homematic-Wired sehr
gute Lösungen

Auch ich habe mit FS20, Homematic begonnen - läuft immer noch
Ich bin irgendwann auf ESPEasy usw gestoßen - aber wenn es einfach sein
soll und trotzdem was können soll sind die ELV-Geschichten schon gut

Nur, für ein Werbeheft Geld zu verlangen?
Aber auch die ADAC-Clubzeitschrift wird ja jetzt nicht mehr verschickt,
gibts im Supermarkt gegen Vorlage des Ausweises...

von Gerhard H. (hauptmann)


Lesenswert?

Manfred P. schrieb:
> Der ESP lässt sich aus der Arduino-Umgebung heraus nur mit Software
> befüllen, wenn man zur rechten Zeit Knöpfchen drückt oder einen
> Kondensator nachbastelt - das stand natürlich nicht im Heft.

Der Teufel liegt eben zu oft im Detail und man hat das Gefühl, hier
wurde nicht von A-Z mitgedacht sondern nur irgendwelche
Informationsbrocken zu einem Beitrag/Heft zusammengeworfen. Ärgerlich
ist, wenn man sich dann Produkte kauft die zwar im Rahmen ihrer
Demo-Funktionalitäten das Versprochene leisten, sich bei jedem
individuellen Schritt weiter aber plötzlich maßlos verkomplizieren, auf
die Notwendigkeit immer aufwendiger zu beschaffenden Spezialwissens und
Kosten-Schranken abzuschließender Abos stoßen lassen. Die Elektor
AVR-IoT WA/WG Platinen sind mir da in unguter Erinnerung.

: Bearbeitet durch User
von Heinz R. (heijz)


Lesenswert?

Gerhard H. schrieb:
> Der Teufel liegt eben zu oft im Detail und man hat das Gefühl, hier
> wurde nicht von A-Z mitgedacht sondern nur irgendwelche
> Informationsbrocken zu einem Beitrag/Heft zusammengeworfen.

Da geht es halt auch mur ums Geld verdienen - wie verdiene ich am
einfachsten am Meisten

Siehe Make - mein Lieblingswerkzeug - der Putzlappen
Und wieder eine Seite voll geschrieben...

von Gerhard H. (hauptmann)


Lesenswert?

Heinz R. schrieb:
> Da geht es halt auch mur ums Geld verdienen

Das steht wohl öfter im Vordergrund als man es allen zur Schau
gestellten Herzbluts und aller persönlichen Ansprache wegen glauben mag
:(

Nutzwert und Grenzen diverser Elektronikprodukte lassen sich leider
zuoft erst in der Rückschau ermessen wenn man bereits durch allerhand
Schwierigkeiten und Unannehmlichkeiten durchgestiegen ist.

: Bearbeitet durch User
von Steve van de Grens (roehrmond)


Lesenswert?

Heinz R. schrieb:
> Du liest Dir die durch wie den ALdi-Prospekt am Samstag....

Viel mehr ist es auch nicht.

von Steve van de Grens (roehrmond)


Lesenswert?

Tim 🔆 schrieb:
> Bei den Heften fehlt wie bei den PDF-Ausgaben der Elektor zwei Drittel
> des Inhalts, nämlich alles was nichts mit Bauanleitungen zu tun hat, wie
> Artikel

Know-How Artikel sind einige dabei, in dem Zeitraum vor 2000. Gab es
danach überhaupt welche? Ich kann mich an keinen erinnern.

von Tim 🔆 (solarlicht)


Lesenswert?

Steve van de Grens schrieb:
> Know-How Artikel sind einige dabei, in dem Zeitraum vor 2000. Gab es
> danach überhaupt welche? Ich kann mich an keinen erinnern.

Ich kann mich echt nicht mehr erinnern. Ich meine da waren nur deren
Bausätze drin. Daher habe ich die Hefte (bis auf wenige Seiten, die ich
mir heraus gerissen habe) vor einigen Jahren entsorgt.

Trotzdem freue ich mich, dass es die als PDF gibt. So habe ich mir alten
Hefte aus den 70ern und 80ern heruntergeladen, die ich noch nicht kenne.
Hier ist mir aufgefallen, dass die PDF teils erst bei Seite 21 losgehen.

von Hannes J. (Firma: _⌨_) (pnuebergang)


Lesenswert?

Tim 🔆 schrieb:
> Hefte aus den 70ern und 80ern heruntergeladen, die ich noch nicht kenne.
> Hier ist mir aufgefallen, dass die PDF teils erst bei Seite 21 losgehen.

Wenn es Absicht ist, dann entweder weil man die digitalen Rechte an
manchen Artikeln nicht hat, weil etwas nur noch peinlich ist oder weil
man Werbung weggelassen hat.

Werbung weggelassen, weil der Kunde ja nur für die Veröffentlichung im
Heft gezahlt hat und man dem Kunden nichts schenken will. Was bei 40 -
50 Jahre alter Werbung zwar lächerlich ist, aber so denken BWLer nun
mal.

von Michael B. (laberkopp)


Lesenswert?

Steve van de Grens schrieb:
> Kann es sein, dass man 1979 noch nicht mit Spannungsspitzen rechnen
> musste?

Man wusste damals nicht so viel, dachte 220 x 1.4 wären 310 und 400
reichen dann dicke.

Es gibt ja heute noch Leute, die das glauben.

von Vanye R. (vanye_rijan)


Lesenswert?

> Die c't liefert bei Elektronikprojekten ausschließlich Pfusch, und das
> seit Jahren. Es ist besser, wenn sie das ganz unterlassen.

Ja, besser ist das. Aber man fragt sich doch wieso. Klar, letztlich
geht es nur um Kohle, also steht zu vermuten das die Mehrheit der
heutigen
Leser keinen komplexeren Artikeln mehr folgen kann. Ist halt kein
Nerdblatt mehr sondern ein Lifestylemagazin. Jede gedruckte Formel
halbiert die Verkaufszahlen.
Mich wundert nur manchmal wie man das als Mitarbeiter aushaelt. Wenn ich
mich recht erinnere hat z.B Ulrike Kuhlman, ihre TV-Tante, mal irgendwas
mit FPGAs studiert. Die koennten also wenn die Leser es lesen wuerden.

Vanye

von Marek N. (db1bmn)



Lesenswert?

Tim 🔆 schrieb:
> Bei den Heften fehlt wie bei den PDF-Ausgaben der Elektor zwei
> Drittel
> des Inhalts, nämlich alles was nichts mit Bauanleitungen zu tun hat, wie
> Artikel, Werbung, etc. Wenigstens gibt es die ELV in guter
> Scan-Qualität.

So ist es,

die PDF-Version von 1979 bis 1994 besteht wirklich nur aus den
"zusammengeklebten" Fachartikeln, die man schon vorher für 49 Cent
kaufen konnte plus Cover. Teilweise sind manche Seitenzahlen doppelt,
wenn z.B. ein Artikel bis zur halben Seite ging und auf der anderen
Hälfte ein neuer Artikel begann. Dann hat man diese Seite doppelt mit
zwei halben Artikeln.

Von 1995 bis 2000 fehlt der Katalogteil und die Layoutfolien. -- Die gab
es aber eh nur bis 2000, danach hat man fortschrittlicherweise auf den
pdf-Download verwiesen. Zu dieser Zeit presste die Telekom noch
Telefonbücher auf CD-ROM!

Von 2001 bis 2019 fehlt der Katalogteil.

Ab 2020 hat man dann mit Corona ein volldigitales Abo eingeführt, bei
dem alle Seiten komplett im PDF vorhanden sind.

Aufgefallen ist mir beim Abgleich mit meinem Papier-Archiv, dass man nur
manche der Werbungen zensiert hat, z.B. für Spezial-Elektronik / MAXIM ,
den Franzis-Verlag (dessen Bücher man ja durchaus vertrieben hat) oder
Isel. Die Werbung für die Fernschule Weber hingegen hat man drinne
gelassen.

Auch ist mir aufgefallen, dass bei den abgedruckten Layouts die
Leiterbahnen unter den Masseflächen, die in der Papierversion
freigestellt waren, nun komplett ausgeblendet sind. Ob das Absicht war
oder einfach beim Export die Lagenreihenfolge durcheinander geraten ist,
vermag ich nicht zu sagen.

Den komischen "Call-Boy" habe ich beim schnellen durchblättern ebenfalls
noch nicht finden können ^.^

Auch bei den diversen Kopierschutz-Decodern könnte ich mir vorstellen,
dass man da was "vergessen" hat.

von Andre M. (andre1597)


Lesenswert?

Marek N. schrieb:
> Auch bei den diversen Kopierschutz-Decodern könnte ich mir vorstellen,
> dass man da was "vergessen" hat.

Damit wurde doch richtig Geld gemacht, wirklich funktioniert hat
praktisch fast keiner.

von Ge L. (Gast)


Lesenswert?

Steve van de Grens schrieb:
> Know-How Artikel sind einige dabei, in dem Zeitraum vor 2000. Gab es
> danach überhaupt welche? Ich kann mich an keinen erinnern.

Ab Mitte der '90er war das Heft doch ohnehin nur noch ein
Bausatz-Katalog. Da war nichts mehr nachzubauen ohne Bezug irgendwelcher
Spezialteile. Später wurde es noch wilder, da bestanden die "Bausätze"
aus einer SMD-bestückten Leiterplatte mit COB in der Mitte, die man dann
noch ins Gehäuse setzen durfte.

Die '70er und '80er waren interessant. Da waren die typischen
Hobbyelektronik-Projekte drin, wie sie ELO, Elektor und Populäre
Elektronik ebenfalls gebracht haben, aber das mit etwas höherem Niveau.
Der klassische "Waschmaschine läuft über"-Alarm bestand bei Elektor aus
zwei Transistoren, ELV machte sowas mit vier OpAmps.

von Steve van de Grens (roehrmond)


Lesenswert?

Soul E. schrieb:
> Der klassische "Waschmaschine läuft über"-Alarm bestand bei Elektor aus
> zwei Transistoren, ELV machte sowas mit vier OpAmps.

Erinnert mich an die DCF-77 Uhr mit analoger Anzeige
(Drehspuk-Instrumente). Da hat ELV die PWM völlig unnötig durch
Tiefpässe und Operationsverstärker geschickt. Insgesamt hat die Platine
mehr als 10x so viele Bauteile, wie meine Variante, die auch gut
funktioniert.

: Bearbeitet durch User
von Wollvieh W. (wollvieh)


Lesenswert?

Steve van de Grens schrieb:

> Da hat ELV die PWM völlig unnötig durch
> Tiefpässe und Operationsverstärker geschickt. Insgesamt hat die Platine
> mehr als 10x so viele Bauteile, wie meine Variante, die auch gut
> funktioniert.

Vielleicht war die ELV Rockefellers Öllämpchen für die
Halbleiterindustrie. :)

(Der hat angeblich überall Petroleumlampen verschenkt, damit er danach
am Leuchtölverkauf reich wurde. Also wie heute bei den Druckern.)

von Holger D. (hodoe)


Lesenswert?

Moin,
https://files2.elv.com/public/downloads/journal/elvjournal_1981_18.pdf
Seite 48ff ELV-ELO-ERSA LS 7000.

Heute immer noch im täglichen Gebrauch. Allerdings damals aus der ELO
entnommen, die mein Vater monatlich bekam. Verbaut mit LED-Anzeige im
19" Gehäuse und eines im kleinen Gehäuse mit dem Formfaktor der Größe
aktueller Wellerstationen für den mobilen Einsatz.

Alle paar Jahre wird mal ein Telefunken U106BS gefraggt. Habe aber einen
kleinen Vorrat und auch entsprechende Lötkolben (Ersa TE50 80 Watt)
aufgekauft.


Holger

von Klaus B. (butzo)


Lesenswert?

Holger D. schrieb:
> Moin,
> https://files2.elv.com/public/downloads/journal/elvjournal_1981_18.pdf
> Seite 48ff ELV-ELO-ERSA LS 7000.
>
> Heute immer noch im täglichen Gebrauch.
Bei mir seit 40 Jahren auch, seit kurzem mit einer Quicko T12-952 und
dem Yihua 858D ergänzt. Ersatz TE50 hab ich als Reserve :-)


Butzo*aussen

von Heinz R. (heijz)


Lesenswert?

Klaus B. schrieb:
> Bei mir seit 40 Jahren auch, seit kurzem mit einer Quicko T12-952 und
> dem Yihua 858D ergänzt. Ersatz TE50 hab ich als Reserve :-)

Oh man - hätte ich damals gewusst das es diesen Schaltplan gibt...

Ich habe mir vor ca. 35 Jahren mühevoll eine original Ersa-Station
zerlegt und nachgebaut...
Sie ieß glaub MS-8000 - der Schaltplan ist jedenfalls sehr ähnlich

von Old P. (Firma: nix) (old-papa)


Lesenswert?

Ich habe mir die Hefte mal runter geladen (bin bekennender PDF-Messi)

Heft 3/2020 fehlt, kann sein, dass es dieses wegen Corona nie gab.

Ein paar ELV-Geräte habe ich auch gebaut: Zähler, DDS-Generator,
Ladegeräte usw. Nicht alles war durchdacht, bei einem Zähler konnte ich
sogar den µC auslesen (war auch nötig, ist hier im MC.NET irgendwo
beschrieben), bei einem Lader starben reihenweise die Leistungs-FETs
usw.

Dennoch, viele User haben mit ELV den Einstig ins Hobby geschafft, dafür
waren selbst die Fehler gut, daraus lernt man bekanntlich am meisten ;-)

Old-Papa

: Bearbeitet durch User
von Axel R. (axlr)


Lesenswert?

https://files2.elv.com/public/downloads/journal/elvjournal_1989_04.pdf
Video-Überblend-Verstärker
hab ich gebaut, damals  das war was feines. Wir hatten ne richtige
Video-Disco mit zwei Zuspiel-Recodern, einen zum "raussuchen". Da konnte
man den gut brauchen. Hat hervorragend funktioniert! Beamer gab es noch
keine, also haben wir sechs Colortron Farbfernseher in neue Flight-Cases
verfrachtet und jedesmal in der jeweiligen Lokalität aufgebaut. Als
Monitor zu raussuchen musste ein umgebauter Junost 402 herhalten. Heute,
bei dem Enthusiasmus vieler, undenkbar..

von Kalle G. (derunsichtbare)


Lesenswert?

Old P. schrieb:
> Heft 3/2020 fehlt, kann sein, dass es dieses wegen Corona nie gab.

Richtig. Heft 4/2020 hatte dann doppelten Umfang.

von Ralph S. (jjflash)


Lesenswert?

Old P. schrieb:
> Dennoch, viele User haben mit ELV den Einstig ins Hobby geschafft, dafür
> waren selbst die Fehler gut, daraus lernt man bekanntlich am meisten ;-)

vor allen Dingen hat man gelernt: Keine Baussätze von ELV ! Ich hatte
insgesamt 2 Bausätze von ELV gekauft gehabt und keiner hatte auf Anhieb
funktioniert. Bei beiden hatte der Bestückungsplan mit der realen
Platine nichts zu tun! War fummelig. Irgendwann hatte ich das Abo dann
abbestellt weil nur noch Controller + Peripherie beinhaltet war, das
Programm aber nirgendwo zu finden war, außer man hatte einen
programmierten Chip von ELV gekauft.

:-) aber seit einigen Tagen stöber ich immer wieder über die alten
Ausgaben und sehe was die da immer wieder gemacht haben! 1000
Ableitungen von Operationsverstärkerschaltungen und astabilen
Multivibratoren. :-) bei mir mehr als 40 Jahre her !

von Gunnar F. (gufi36)


Lesenswert?

Axel R. schrieb:
> Video-Überblend-Verstärker
> hab ich gebaut, damals  das war was feines

Wie geht das? Ich dachte, zum Überblenden muss das Video synchronisiert
werden, bis auf die Phase des Farbträgers. Ich konnte so etwas aber in
dem Schaltplan nicht finden.

von Crazy Harry (crazy_h)


Lesenswert?

Holger D. schrieb:
> https://files2.elv.com/public/downloads/journal/elvjournal_1981_18.pdf
> Seite 48ff ELV-ELO-ERSA LS 7000.

Ja die hatte ich auch sehr lange, aber mit einem gelben Handstück.
Leider ging selbiges irgendwann kaputt und es gab keinen Ersatz mehr.
Ich meine aber, daß ich die Station noch rumliegen hab.

von Ge L. (Gast)


Lesenswert?

Crazy H. schrieb:
> Ja die hatte ich auch sehr lange, aber mit einem gelben Handstück.
> Leider ging selbiges irgendwann kaputt und es gab keinen Ersatz mehr.

Ersa hat die Station doch auch unter eigenem Namen vertrieben. Ersa 6000
oder so. Die war doch mal recht verbreitet. Gab es dafür auch keine
Ersatzkolben?

von Crazy Harry (crazy_h)


Angehängte Dateien:

Lesenswert?

Soul E. schrieb:
> Crazy H. schrieb:
>> Ja die hatte ich auch sehr lange, aber mit einem gelben Handstück.
>> Leider ging selbiges irgendwann kaputt und es gab keinen Ersatz mehr.
>
> Ersa hat die Station doch auch unter eigenem Namen vertrieben. Ersa 6000
> oder so. Die war doch mal recht verbreitet. Gab es dafür auch keine
> Ersatzkolben?

Weiß ich nicht, ich hab dann aufgegeben und die ELV-gelabelte Ersa LS60
gekauft.
Inzwischen bin ich bei (schäm :-D) Weller gelandet.

von Christian R. (supachris)


Lesenswert?

Soul E. schrieb:
> Crazy H. schrieb:
>> Ja die hatte ich auch sehr lange, aber mit einem gelben Handstück.
>> Leider ging selbiges irgendwann kaputt und es gab keinen Ersatz mehr.
>
> Ersa hat die Station doch auch unter eigenem Namen vertrieben. Ersa 6000
> oder so. Die war doch mal recht verbreitet. Gab es dafür auch keine
> Ersatzkolben?

Der Lötkolben und der Leistungsteil der Schaltung sieht ähnlich aus wie
bei der MS-6000 (hab eine, die immer noch 1a geht). Aber die MS6000 hat
keine Digitalanzeige.

Edit: Nee, ich sehe gerade, dass da ein Thermoelement im Kolben ist.
Meines Wissens hat die MS6000 das nicht, sondern diese Regelung über den
Heizungs-Widerstand.

: Bearbeitet durch User
von Wolfgang N. (reparatur-wolfgang)


Angehängte Dateien:

Lesenswert?

Moin,

ersteinmal danke Thomas B. (thomas2) für den Tipp mit den
Downloadmöglichkeiten der ELV-Magazine. Allerdings alle Ausgaben (269)
einzeln runterzuladen war mir etwas zu umständlich. Deshalb hatte ich
den Jdownloader gestartet und dann alle URLs (s. Anlage) in die
Zwischenablage kopiert. Der Jdownloader fügt die kopierten URLs autom.
in "Linksammler" ein und mit der rechten Maustaste "Alle Downloads
starten" angeklickt sammelt er die Magazine bequem ein.

Vielleicht hift der Tipp dem einen oder anderen,

Gruß
Wolfgang

von Tim 🔆 (solarlicht)


Lesenswert?

Ralph S. schrieb:
> vor allen Dingen hat man gelernt: Keine Baussätze von ELV ! Ich hatte
> insgesamt 2 Bausätze von ELV gekauft gehabt und keiner hatte auf Anhieb
> funktioniert. Bei beiden hatte der Bestückungsplan mit der realen
> Platine nichts zu tun! War fummelig.

Das kann ich so bestätigen. Ich hatte den FG7001 Funktionsgenerator. Da
waren die drei BF981 falsch eingezeichnet und folglich kaputt. Am
Telefon bestätigte man mir den Fehler. Ob ich sie ersetzt bekam oder
bezahlen musste, weiß ich nicht mehr. Insgesamt war ich aber zufrieden
mit dem Gerät. Ich habe den Generator bis vor 2 Jahren noch benutzt.

von Old P. (Firma: nix) (old-papa)


Lesenswert?

Naja,
ich hatte so um die 10-15 Bausätze von denen, teilweise aber fertig in
Kleinanzeigen gekauft.
Bis auf ein Ladegerät und die beiden Frequenzzähler haben die gut
funktioniert. Ich habe mich in einer Mischung aus Bauanleitung und
eigenen Erfahrungen an den Aufbau gemacht, das ging gut.
Aber wieder nur bis zum Frequenzzähler (FC7008 oder so). Zunächst sind
mir fast die Augen weggebrannt, die Displaysegmente waren irre hell. Ich
habe die vorgesehenen 62 Ohm Segmentwiderstände durch 330 ersetzt, so
ging das gut. Vermutlich haben die irgendwann leuchtstärkere Displays
verwendet, die Widerstände aber nie angepasst. Doch meiner und auch ein
zweiter (ist gebraucht/def. zu mir gekommen) hatten immer Flickern in
den letzten Anzeigestellen (sprang um genau gleiche Digits hin und her).
Letztlich war es ein minderwertiger uC, den ich sogar auslesen konnte,
weil die Fuses auch gaga waren. Ich habe dann in echte 24MHz uCs
geflasht und alles war gut. Gibt es hier einen Thread dazu....

Ansonsten habe ich noch einen DDS und mind. einen Lader, beide aber
lange nicht benutzt. Der Rest wurde irgendwan weiter gegeben.

Old-Papa

Hier der Thread: Beitrag "Wer benutzt den FC 7008 von ELV?"

: Bearbeitet durch User
von Chris K. (kathe)


Lesenswert?

Old P. schrieb:
> Heft 3/2020 fehlt, kann sein, dass es dieses wegen Corona nie gab.

Ja existiert nicht
Aus 04/2020
die Corona-Pandemie ist auch an uns nicht spurlos vorbeigegangen ‒
aufgrund vonEinschränkungen der Arbeitsmöglichkeiten und zum Schutz der
Gesundheit aller Mitarbeiter in der gesamten Produktionskette konnte
erstmals ein ELVjournal nichtpünktlich erscheinen. Als Ausgleich hierfür
haben wir Ihnen online unsere Lese-Offensive mit kostenlosen
Fachbeiträgen angeboten und die vorliegende Doppelausgabeproduziert.
Danke für den Tip.

: Bearbeitet durch User
von Frank S. (tueftler81)


Lesenswert?

Hans-Ulrich G. schrieb:
> Hallo,
> vielen Dank für den Link !!!
> Wenn man jetzt noch gezielt suchen könnte, sprich nur die
> Inhaltsverzeichnisse zu runterladen, da wäre super.

Unter Linux gibt es ein Programm: PDF Grep
https://pdfgrep.org
Da kann man viele PDF-Dateien durchsuchen, auch für Kontoauszüge gut zu
gebrauchen oder um aus vielen PDF´s die eine Zeile wichtige Information
rauszuholen und auf einer Seite darzustellen.
Das Programm hat sicher Grenzen - einfach mal ausprobieren.

von Axel R. (axlr)


Lesenswert?

Gunnar F. schrieb:
> Axel R. schrieb:
>> Video-Überblend-Verstärker
>> hab ich gebaut, damals  das war was feines
>
> Wie geht das? Ich dachte, zum Überblenden muss das Video synchronisiert
> werden, bis auf die Phase des Farbträgers. Ich konnte so etwas aber in
> dem Schaltplan nicht finden.

Ist auch nicht vorhanden...
Das war auch eher ein Ausblend-Einblend-Verstärker. Die Snyc-impulse
wurden bei der Abschwächung des Videosignals nicht berücksichtigt, nur
der Bildinhalt wurde über die Analog-Schalter und einem R2R-Netzwerk
abgesenkt. Wenns dunkel war, wurde auf den zweiten VCR geschaltet und
dessen Synchron-Impulse auf den TV gegeben und der "Bildanteil" wieder
angehoben. nur eben jetzt vom zweiten Eingang.
"Überblend" war so typisch ELV. Der DJ hatte auch "etwas mehr" erwartet,
kann ich mich dunkel erinnern. Aber auch daran, das wir (er) den mit
"Westgeld" bezahlte(n) und die Mischpulte von HAMA (die es ja durchaus
gab) mit über 1000DM unerschwinglich waren, in Relation. Aber im großen
und ganzen war das schon garnicht soo schlecht. Viel auswändiger waren
es, die Reflexionen auf den langen Leitungen in den Griff zu bekommen,
die sich als Geisterbilder und Schlieren auf den PAL-Geräten bemerkbar
machten. Es gab (auch von ELV) noch eine
Video-Aufhol-Verstärker-Platinen-Bausatz, den ich auch brauchte, der die
Sache aber nicht besser machte. Von Terminierung wusste ich damals(tm)
noch nichts, geb ich zu.

Waren schon recht abentuerliche Um - und Zustände 89-90..
Mittlererweile ist der Tanzsaal abgerissen ("Alter Krug" Caputh bei
Postdam) und es stehen dort zwei Einfamilienhäuser drauf. Keine Ahnung,
wo der ganz Krempel geblieben ist.

von Old P. (Firma: nix) (old-papa)


Lesenswert?

Frank S. schrieb:
> Unter Linux gibt es ein Programm: PDF Grep
> https://pdfgrep.org
> Da kann man viele PDF-Dateien durchsuchen, auch für Kontoauszüge gut zu
> gebrauchen oder um aus vielen PDF´s die eine Zeile wichtige Information
> rauszuholen und auf einer Seite darzustellen.

Das geht aber auch nur mit PDFs, die eben nicht aus
Grafiken/Bildern/Fotos erstellt wurden. Gerade viele der älteren PDFs
entstehen aus gescanten Seiten/Dokumenten (also Bildern). Da müsste man
über irgendeine OCR umwandeln und zugreifen.

Old-Papa

von Chris D. (myfairtux) (Moderator) Benutzerseite


Lesenswert?

Ralph S. schrieb:
> vor allen Dingen hat man gelernt: Keine Baussätze von ELV ! Ich hatte
> insgesamt 2 Bausätze von ELV gekauft gehabt und keiner hatte auf Anhieb
> funktioniert. Bei beiden hatte der Bestückungsplan mit der realen
> Platine nichts zu tun! War fummelig.

Da hatte ich wohl mehr Glück. Meine haben alle auf Anhieb funktioniert
und einige Geräte laufen noch heute.

Woran ich mich erinnere:

Eprom-Simulator:
Über die Parallelschnittstelle konnte man in-circuit Eproms per RAM
simulieren. Hat super funktioniert und führte bei mir damals dazu,
mehrere 286er-Boards per Assembler mit eigenem BIOS auszustatten -
ebenso natürlich 8049/80535-Platinen. Tolle Sache in Zeiten, in denen es
praktisch keine Flash-Controller gab.

I/O-Karte mit 32 Kanälen für ISA-Bus. Hat auch sehr gut funktioniert,
wurde von mir mit einer C++-TurboVision-Oberfläche versehen und für alle
möglichen Steuerungen von Hardware genutzt

Vierfachlader für NC-Micro bis Mono und 9V-Blöcke. Läuft heute noch.

Ebenso das SPS9000 (30V/20A) Schaltnetzteil. Nichts für Messverstärker
;-), aber ein gutes Arbeitspferd. Läuft hier in der Halle immer noch.

10 MHz-DDS-Frequenzgenerator. Nach MAX038 und Konsorten eine wahre
Erleuchtung ;-) Liegt hier leider nur noch rum, da entsprechend besseres
Equipment vorhanden- Aber lief und läuft.

Labornetzgerät 30V/3A PPS-5330:
Zwei Stück als Bausatz aufgebaut. Ordentliche Werte - eins läuft hier
als Reservenetzteil, das zweite bei einem Freund. Wurde hier im Forum
mMn mal mit neuer Software gepimpt.

Also, sooo schlecht fand/finde ich die Sachen nicht.

Danke für den Link - und auch mal Danke an ELV für das
Zurverfügungstellen. :-) Müssen sie ja nicht.

-------

Edit:
Hier noch der Sammeldownload für Linuxer (wget ist meist installiert):

wget --input-file Downloads/URLs.txt -P elv

"--input-file" beschreibt die Datei mit den Links
"-P" gibt den Ordner an, in dem abgelegt werden soll.

Sind insgesamt knapp unter 8GB. Vielen Dank übrigens noch an Wolfgang
für die Liste :-)

: Bearbeitet durch Moderator
von Frank S. (tueftler81)


Lesenswert?

Old P. schrieb:
> Frank S. schrieb:
>> Unter Linux gibt es ein Programm: PDF Grep
>> https://pdfgrep.org
>> Da kann man viele PDF-Dateien durchsuchen, auch für Kontoauszüge gut zu
>> gebrauchen oder um aus vielen PDF´s die eine Zeile wichtige Information
>> rauszuholen und auf einer Seite darzustellen.
>
> Das geht aber auch nur mit PDFs, die eben nicht aus
> Grafiken/Bildern/Fotos erstellt wurden. Gerade viele der älteren PDFs
> entstehen aus gescanten Seiten/Dokumenten (also Bildern). Da müsste man
> über irgendeine OCR umwandeln und zugreifen.
>
> Old-Papa

Ja das stimmt, auf Arbeit habe ich KOFAX früher Nuance PDF das kann
sowas ganz gut -> Dokument lesbar machen.
https://www.kofax.de/products/power-pdf
Es gibt aber bestimmt auch andere Programme die sowas können.
Eine oberflächliche ungeprüfte Suche ergab:
https://github.com/ocrmypdf/OCRmyPDF
https://pdf.iskysoft.com/de/ocr-pdf/open-source-ocr.html

von Heinz R. (heijz)


Lesenswert?

Crazy H. schrieb:
> Ja die hatte ich auch sehr lange, aber mit einem gelben Handstück.
> Leider ging selbiges irgendwann kaputt und es gab keinen Ersatz mehr.
> Ich meine aber, daß ich die Station noch rumliegen hab.

Das hier ist die entsprechende Ersa-Station

https://www.wolfgangrobel.de/arcadetech/ersams.htm

von Old P. (Firma: nix) (old-papa)


Lesenswert?

Hallo,
ich habe auf meinem "Server" noch was gefunden: ;-)

https://www.old-papa.eu/Dokumente/GESAMTVERZEICHNIS-EXCEL_2004-5.xls

Mit rund 2300 Einträgen ganz sicher nicht vollständig (eh nur bis
Mai-2004), aber viele der älteren (und mithin interessanteren) Projekte
findet man so vielleicht schneller.

Old-Papa

von Wollvieh W. (wollvieh)


Lesenswert?

Gibt es eigentlich auch ein durchsuchbares Verzeichnis?
Ich habe den EM600 Energiemonitor, dessen Anleitungen im Netz datieren
auf 1997. Auf den Titelbildern ist er jedoch nicht zu sehen. Kann
natürlich sein, daß das Gerät einfach nur fertig verkauft wurde, ohne
jeden Artikel dazu.

von Old P. (Firma: nix) (old-papa)


Lesenswert?

Wollvieh W. schrieb:
> Gibt es eigentlich auch ein durchsuchbares Verzeichnis?
> Ich habe den EM600 Energiemonitor, dessen Anleitungen im Netz datieren
> auf 1997. Auf den Titelbildern ist er jedoch nicht zu sehen. Kann
> natürlich sein, daß das Gerät einfach nur fertig verkauft wurde, ohne
> jeden Artikel dazu.

Nö. Zumindest nicht in freier Wildbahn. ELV selber sollte sowas haben.

Old-Papa

von Cha-woma M. (Firma: --------------) (cha-ar-196)


Lesenswert?

Feine Sache!

von Frank E. (Firma: Q3) (qualidat)


Lesenswert?

Cool! Da habe ich ja reichlich Material, um meine lokale KI zu "füttern"
:-)

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

> ein durchsuchbares Verzeichnis?
oben hatte ich Prenningers Inhaltsverzeichnis verlinkt
Beitrag "Re: ELVjournal kostenlos als PDF"
Vielleicht findet sich noch jemand der das durchsuchbar zusammenkopiert.

mit Suchbegriff "Energie" gab es z.B. (immer nur drei Jahrgänge im
Browser duchsuchbar):
1985 Nr.38 "Energie-Spar-Regler" und
1986 Nr.47 "Digitaler Energiezähler"
1994 Nr.01 "Energie-Monitor EM94, Teil 1"
1994 Nr.02 "Energie-Monitor EM94, Teil 2"
1999 Nr.06 "EM 2000 - für effektives Energiemanagement"

den EM1000 gab es in 4/5 2004 laut old-papas Excelliste

https://de.elv.com/em-600-expert-i-energie-monitor-061236
Copyright 2000 elv Ltd. 3.Ausgabe 2007
Wer ist ELV Limited?
https://files2.elv.com/public/06/0612/061213/Internet/61213_em600_um.pdf
von 2008

: Bearbeitet durch User
von Thorsten .. (tms320)


Lesenswert?

Wolfgang N. schrieb:
> Moin,
>
> ersteinmal danke Thomas B. (thomas2) für den Tipp mit den
> Downloadmöglichkeiten der ELV-Magazine. Allerdings alle Ausgaben (269)
> einzeln runterzuladen war mir etwas zu umständlich. Deshalb hatte ich
> den Jdownloader gestartet und dann alle URLs (s. Anlage) in die
> Zwischenablage kopiert. Der Jdownloader fügt die kopierten URLs autom.
> in "Linksammler" ein und mit der rechten Maustaste "Alle Downloads
> starten" angeklickt sammelt er die Magazine bequem ein.
>
> Vielleicht hift der Tipp dem einen oder anderen,
>
> Gruß
> Wolfgang

Vielen Dank, Wolfgang. Hat einwandfrei funktioniert.

Gruß
Thorsten

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
