Hallo zusamen,
ich suche oder vielemehr ich würde eine Platine erstellen die ein
Niveausignal auswertet ohne dieses Signal zu verändern.
Hintergrund ist folgender, ich habe in einem Einfahrmilienhaus im
Heizungstiefkeller eine Hebeanlage mit Steuerung, leider ist die
Steuerung sehr eingeschränkt. Die Anlage verfügt zwar über einen
Internen Summer der mit einem Akku aufrechterhalten wird wen der
Stromausfällt, allerdings Zieht das Sammelrealis an bei Netzausfall,
Motorschutz, Motorstromüberwachung, Hochwasser, etc. Leider gibt es in
usnere gegend öffters auch mal für wenige Sekunden regelrechte
Spannungsunterbrechungen vorallem nachts. Dann wäre es beim Betrieb
einer Hupe die Notstromgepuffert ist ja ein Nächtlicher Wecker der nach
einingen Sekunden oder Minuten wieder ausgeht. Den die Steuerung hängt
auch im Tiefkeller und wir hören den Buzzer nicht der wie das
Sammelrelais auf alles Reagiert. Jetzt würde ich gerne aber haben, das
ich lediglich beim Ansteigen des Wassers in dem Behälter per Hupe
Geweckt werde wenn das Niveau des Wasser den Hochwasseralarmpunkt
erreicht, hilfsweise habe ich noch eine Alarmanlage wo ich den Eingang
nutzen könnte die mir dann die Meldung zum Wachdienst schickt, sollte
ich nicht Zuhause sein. Daher würde ich gerne diese Hochwasser Signal
seperieren.
Überlegt hatte ich ohne die Steuerung zu Ändern das am Sensor des
Niveauschalter das Signal Abgehört wird und dann mit einer Kleinen
Platine weiterverarbeitet wird und ein Relais Anzieht wenn das Signal
den Alarmpunkt erreicht. Das ich dann diese Meldung Seperat zur EMZ und
weiter zum Wachdienst und mit einer Hupe geziehlt ansteuern kann.
Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter
leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der
Alarm Punkt begingt bei 18,7V. Diese Signale lassen die sich auswerten
ohne das die Signale verändert werden? Das die Platine sicherlich eine
klein Spannung zum Arbeiten braucht habe ich berücksichtigt und würde
die mit 12V DC Betreiben wollen, das wäre die Spannung die aus vielen
Akkugepufferten Netzteile oder der Alarmanlage kommen.
Darf auch gerne ein Weitbereichs Eingang haben von 9-30V
Ist so eine Schaltung Möglich und umsetzbar?
Vielen Dank vorab für eure Anregungen.
PS: Die Hebeanlage verfügt nicht wie sonst über einen zweiten Schwimmer
den ich Autak nutzen könnte und lässt sich leider auch nicht Nachrüsten.
Wir haben das Haus vor eine Jahr gekauft da war die Anlage bereits ein
halbesjahr drin. Daher sehe ich auch nicht ein die Ganze Anlage wieder
zu erneuern wenn Sie technisch in Ordnung ist.
Micha38 schrieb:> Jetzt würde ich gerne aber haben, das> ich lediglich beim Ansteigen des Wassers in dem Behälter per Hupe> Geweckt werde wenn das Niveau des Wasser den Hochwasseralarmpunkt> erreicht, hilfsweise habe ich noch eine Alarmanlage wo ich den Eingang> nutzen könnte die mir dann die Meldung zum Wachdienst schickt, sollte> ich nicht Zuhause sein. Daher würde ich gerne diese Hochwasser Signal> seperieren.
Nimm einen extre Schwimmerschalter. Die gbt es überall.
> Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter> leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der> Alarm Punkt begingt bei 18,7V.
Glaub ich nicht. Du hast falsch gemessen.
> Ist so eine Schaltung Möglich und umsetzbar?
Lass besser die Finger von der Anlage, vor allem bei deinen Kenntnissen.
Nimm einen extra Sensor, da machst du nix kaputt.
Micha38 schrieb:> Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter> leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der> Alarm Punkt begingt bei 18,7V.
Sowas macht keine industrielle Steuerung, es liegt mit Sicherheit ein
Messfehler vor. Du wirst vermutlich einen falschen Bezugspunkt gewählt
haben für die Messung.
Falk B. schrieb:> Micha38 schrieb:>> Jetzt würde ich gerne aber haben, das>> ich lediglich beim Ansteigen des Wassers in dem Behälter per Hupe>> Geweckt werde wenn das Niveau des Wasser den Hochwasseralarmpunkt>> erreicht, hilfsweise habe ich noch eine Alarmanlage wo ich den Eingang>> nutzen könnte die mir dann die Meldung zum Wachdienst schickt, sollte>> ich nicht Zuhause sein. Daher würde ich gerne diese Hochwasser Signal>> seperieren.>> Nimm einen extre Schwimmerschalter. Die gbt es überall.>>> Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter>> leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der>> Alarm Punkt begingt bei 18,7V.>> Glaub ich nicht. Du hast falsch gemessen.>>> Ist so eine Schaltung Möglich und umsetzbar?>> Lass besser die Finger von der Anlage, vor allem bei deinen Kenntnissen.> Nimm einen extra Sensor, da machst du nix kaputt.
Statt so voreilig mit Falschen Argumenten wie Messfehler um sich zu
werfen oder hier zu Argumentieren man sollte die Finger von der Anlage
lassen, wäre es rtatsamer gewesen selber mal zu Überlegen was das Signal
bewirkt, weder liegt ein Messfehler vor noch werde ich mir von jemanden
der selber wohl keine Ahnung hat, mir nicht verbieten lassen an der
Anlage zu Arbeiten.
Da ja offenbar du den Thread nicht bis zu ende gelesen hast, wäre dir
sicherlich aufgefallen, das am Ende steht das ein Zusätzlicher
Schwimschalter nicht nachgerüstet werden kann. Statt dessen kommt man
hier mit den unsinnigsten Begründungen daher und versucht den Verfasser
noch für Dumm zuverkaufen, scheint wie überall auch hier in dem Forum
gang und gebe zu sein. Ich bin selber in der Elektronik und Elektrick
tätig da muss ich mir hier von dir Falk B. nicht erzählen lassen es
wären Messfehler oder man sollte die Finger davon lassen, Kannst ja mal
selber angeben wie du auf Messfehler kommst, wenn du so schnell solche
Fragwürdigen Aussagen tätigst?
Was wäre den deiner Meinung nach die Richtige Spannung für den Sensor?
Was ist das den für ein Sensor?
Hat der Sensor DC oder AC?
Vieleicht ist ja auch der Controler der Anlage Defekt!
Ist die Anlage 230 oder 400 Volt AC?
Da ich diese Angaben bewusst nicht gemacht habe, kann man nicht
voreillig auf Messfehler Argumentieren! Zudem ich auch Eingangs
geschriebne habe das der Controller nicht verändert werden soll, sondern
lediglich das Signal abgehört werden soll was der Sensor liefert!
Ich bitte hier wirklich nur um ernstgemeinte Anregungen und nicht um
Fragwürdige Äußerungen oder Pauschalen Unterstellungen.
Micha38 schrieb:> Statt so voreilig mit Falschen Argumenten wie Messfehler um sich zu> werfen ...
Es geht nicht um die Argumente, sondern um die Fakten.
Offensichtlich fehlerhafte Messungen tragen nicht wirklich zur Klarheit
bei.
Micha38 schrieb:> Statt so voreilig mit Falschen Argumenten ...> mir nicht verbieten lassen an der Anlage zu Arbeiten.
Mit der Einstellung kannst du hier direkt einpacken. Warum hast du
überhaupt gefragt?
> Ich bitte hier wirklich nur um ernstgemeinte Anregungen und nicht> um Fragwürdige Äußerungen oder Pauschalen Unterstellungen.
Dein Konzept ist Scheiße, also beklage dich nicht über gut gemeinte
alternative Ratschläge.
Aber egal, jetzt ist es eh zu spät. Möge der Shitstorm über dich kommen,
du undankbarer Kerl.
Matthias S. schrieb:> Micha38 schrieb:>> Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter>> leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der>> Alarm Punkt begingt bei 18,7V.>> Sowas macht keine industrielle Steuerung, es liegt mit Sicherheit ein> Messfehler vor. Du wirst vermutlich einen falschen Bezugspunkt gewählt> haben für die Messung.
Irgendwie Entäuscht ihr mich gerade,
Laut der Skizze des Herrstellers ist an Schraubklemme 5 und 6 der
Gestängeschwimmersensor der Hebeanlage anzuschliessen der hat nur zwei

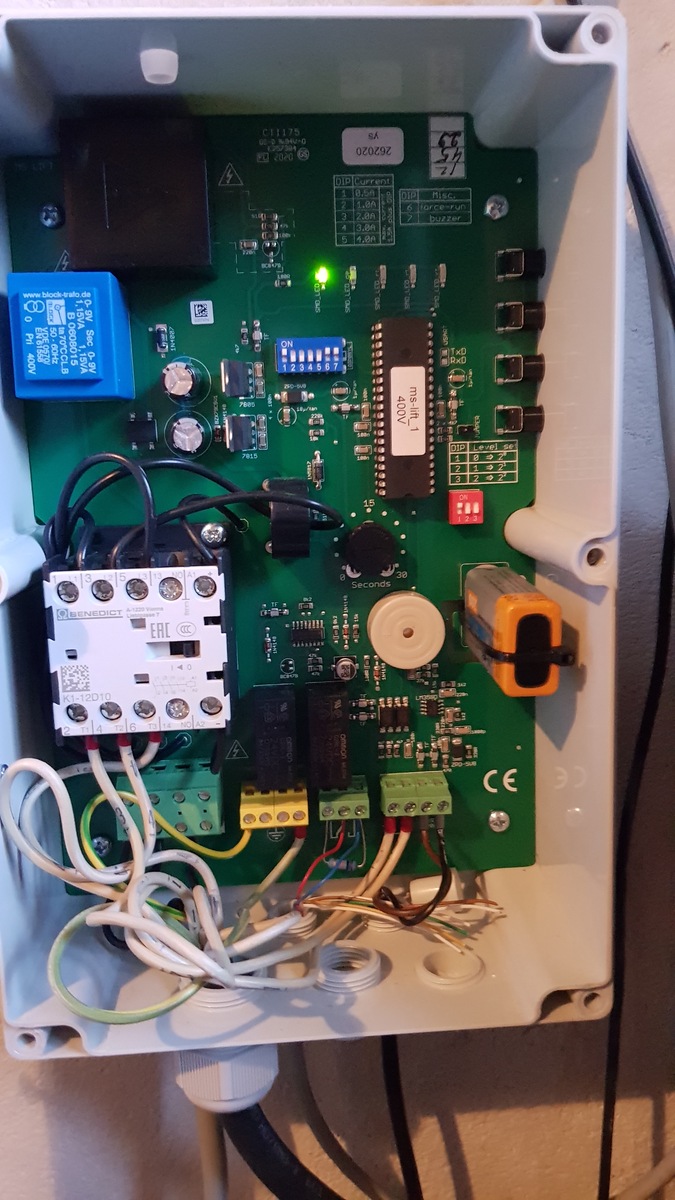

Drähte. In der Elektronik ist ein Netzteil auf der Platine das den 9V
Akku mit auflädt das Relais Steuert und den Sensor beobachtet.
Während alle Meldungen ausser Hochwasser selbst quitierend sind muss bei
Hochwasser ein Reset durchgeführt werden, das ist aber wegen den Sammel
Störung nicht zu unterscheiden. Deshalb möchte ich das Signal für den
Hochwasserstand Separieren.
Micha38 schrieb:> Irgendwie Entäuscht ihr mich gerade
Tja, tut mir leid. Wir sind halt nicht solche Leute, die dich lächelnd
noch tiefer in den Sumpf treiben, nur weil du das so willst.
Stefan ⛄ F. schrieb:> Micha38 schrieb:>> Statt so voreilig mit Falschen Argumenten ...>> mir nicht verbieten lassen an der Anlage zu Arbeiten.>> Mit der Einstellung kannst du hier direkt einpacken. Warum hast du> überhaupt gefragt?
Erstaunlich das keiner Hinterfragt was ist das für eine Anlage was ist
das Für ein Controller, statt desen wird einem gleich Messfehler
unterstellt. Man macht sich das aber auch sehr einfach!
>> Ich bitte hier wirklich nur um ernstgemeinte Anregungen und nicht>> um Fragwürdige Äußerungen oder Pauschalen Unterstellungen.>> Dein Konzept ist Scheiße, also beklage dich nicht über gut gemeinte> alternative Ratschläge.
Wie so soll das Konzept Scheiße sein?
Mann sollte sich damit mal auseinandersetzen was ja hier leider keine so
richtig will.
> Aber egal, jetzt ist es eh zu spät. Möge der Shitstorm über dich kommen,> du undankbarer Kerl.
Solche Drohungen und Äuserungen haben in eurem Forum aber nichts zu
suchen, Man merkt das Ihr selber die Netikette nicht beachtet.
Micha38 schrieb:> Statt dessen kommt man> hier mit den unsinnigsten Begründungen daher und versucht den Verfasser> noch für Dumm zuverkaufen, scheint wie überall auch hier in dem Forum> gang und gebe zu sein. Ich bin selber in der Elektronik und Elektrick> tätig da muss ich mir hier von dir Falk B. nicht erzählen lassen es> wären Messfehler oder man sollte die Finger davon lassen, Kannst ja mal> selber angeben wie du auf Messfehler kommst, wenn du so schnell solche> Fragwürdigen Aussagen tätigst?> Was wäre den deiner Meinung nach die Richtige Spannung für den Sensor?> Was ist das den für ein Sensor?
Wen du Wirklich von elecktrick so Viel anung Hast wie du Behaupten tust
weil Du ja Scheinbar Tättich bist Auch in der elecktrohnick dann Hädest
du Erkant das dier Falck nicht An Den karen Fahrren Will du Undangbahrer
kerl Unt vom Miehr aus Kanst du Machen was du Wilst und Wen du Keinen
tip Annhemen Wils vom falck dan Bekomst du vonn Mier auch Keine.
Micha38 schrieb:> Mann sollte sich damit mal auseinandersetzen was ja hier leider keine so> richtig will.
Was bei dem Geschreibsel auch nicht gerade einfach ist.
In der Prozesstechnik sind Unterschiede bei den Schaltpunkten nicht im
Bereich von unter 1V groß.
Wenn es ein Analogwertgeber wäre, könntest du die Spannung mit einer
Op-Schaltung hochohmig abgreifen und weiterverarbeiten.
Dazu scheinen dir aber Grundlagen zu fehlen.
Irgendwo muss man in dem Aufbau doch noch einen Schwimmschalter
anbringen können, wenn das draußen in einem Schacht ist, der auch
hochwassergefährdet ist.
Micha38 schrieb:> bewirkt, weder liegt ein Messfehler vor
soso.
> noch werde ich mir von jemanden> der selber wohl keine Ahnung hat, mir nicht verbieten lassen an der> Anlage zu Arbeiten.
Mimose.
> Da ja offenbar du den Thread nicht bis zu ende gelesen hast, wäre dir> sicherlich aufgefallen, das am Ende steht das ein Zusätzlicher> Schwimschalter nicht nachgerüstet werden kann.
Stimmt, das hab ich erst am Ende gelesen.
> wären Messfehler oder man sollte die Finger davon lassen, Kannst ja mal> selber angeben wie du auf Messfehler kommst,
Weil keine Steuerung der Welt, die von Leuten mit Ahnung entworfen
wurde, mit so kleinen Amplitude arbeitet.
> Was wäre den deiner Meinung nach die Richtige Spannung für den Sensor?
Deutlich mehr. Wenn der mit 20V arbeitet, irgendwas von 5-15V.
> Was ist das den für ein Sensor?
Woher soll ich denn das wissen?
> Da ich diese Angaben bewusst nicht gemacht habe, kann man nicht> voreillig auf Messfehler Argumentieren!
Hast du eine Ahnung, was ich alles kann ;-)
> Zudem ich auch Eingangs> geschriebne habe das der Controller nicht verändert werden soll, sondern> lediglich das Signal abgehört werden soll was der Sensor liefert!
Sicher, das kann man schon machen, wenn man weiß was man tut.
Micha38 schrieb:>> Sowas macht keine industrielle Steuerung, es liegt mit Sicherheit ein>> Messfehler vor. Du wirst vermutlich einen falschen Bezugspunkt gewählt>> haben für die Messung.>> Irgendwie Entäuscht ihr mich gerade,
???
Lies mal was über Netiquette.
> Laut der Skizze des Herrstellers ist an Schraubklemme 5 und 6 der> Gestängeschwimmersensor der Hebeanlage anzuschliessen der hat nur zwei> Drähte. In der Elektronik ist ein Netzteil auf der Platine das den 9V> Akku mit auflädt das Relais Steuert und den Sensor beobachtet.
Na dann ist doch alles KLAR!
Michel M. schrieb:> Micha38 schrieb:>> Statt dessen kommt man>> hier mit den unsinnigsten Begründungen daher und versucht den Verfasser>> noch für Dumm zuverkaufen, scheint wie überall auch hier in dem Forum>> gang und gebe zu sein. Ich bin selber in der Elektronik und Elektrick>> tätig da muss ich mir hier von dir Falk B. nicht erzählen lassen es>> wären Messfehler oder man sollte die Finger davon lassen, Kannst ja mal>> selber angeben wie du auf Messfehler kommst, wenn du so schnell solche>> Fragwürdigen Aussagen tätigst?>> Was wäre den deiner Meinung nach die Richtige Spannung für den Sensor?>> Was ist das den für ein Sensor?>> Wen du Wirklich von elecktrick so Viel anung Hast wie du Behaupten tust> weil Du ja Scheinbar Tättich bist Auch in der elecktrohnick dann Hädest> du Erkant das dier Falck nicht An Den karen Fahrren Will du Undangbahrer> kerl Unt vom Miehr aus Kanst du Machen was du Wilst und Wen du Keinen> tip Annhemen Wils vom falck dan Bekomst du vonn Mier auch Keine.
Lern du bitte erstmal Deutsch schreiben und sprechen und da du hier eh
nichts beigetragen hast ist dein Komentar auch nicht erwünscht offenbar
folgen hier nur alle einem Aufruf des Schiedstorms.
Unterlasse es bitte hier weiter Unruhe zustiften, entweder hast du was
Sinnvolles Beizutragen und hast was zu Thematik Niveauschaltung mit
Relais zu sagen oder lass es!
Falk B. schrieb:> Weil keine Steuerung der Welt, die von Leuten mit Ahnung entworfen> wurde, mit so kleinen Amplitude arbeitet.
Jau, so isses.
Was Du da gemessen hast, sind Lottozahlen.
Wahrscheinlich wird nur kurzzeitig gemessen, um Strom zu sparen.
STK500-Besitzer schrieb:> Micha38 schrieb:>> Mann sollte sich damit mal auseinandersetzen was ja hier leider keine so>> richtig will.>> Was bei dem Geschreibsel auch nicht gerade einfach ist.>> In der Prozesstechnik sind Unterschiede bei den Schaltpunkten nicht im> Bereich von unter 1V groß.>> Wenn es ein Analogwertgeber wäre, könntest du die Spannung mit einer> Op-Schaltung hochohmig abgreifen und weiterverarbeiten.> Dazu scheinen dir aber Grundlagen zu fehlen.>> Irgendwo muss man in dem Aufbau doch noch einen Schwimmschalter> anbringen können, wenn das draußen in einem Schacht ist, der auch> hochwassergefährdet ist.
Hallo STK500-Besitzer
wenigsten mal einer der was Konstruktives beiträgt.
Am Äusserne Schacht habe ich eine Leckagesensor angebracht der ist mit
einem Wählgerät verbunden was mich direkt Informiert auch wenn ich nicht
zu Hause bin. Um aber die Katastrophe so früh wie Möglich zu erkennen,
würde ich den Schaltpunkt des Gestängeschimmers abgreifen der für den
Alarmkontakt zuständig ist. In der Beschreibung heist es: Für die
Erfassung des Hochwasserniveaus ist ein Schaltpunkt im Parametersatz
hinterlegt, der über den Gestängeschiwmmer ausgelöst wird.
Es wird kein separater Schwimmerschalter benötigt.
Die Hebeanlage ist ein geschlossenes System. Selbst wenn der Behälter
randvoll ist würde dies in der Dusche zuerst Hochkommen.
Micha38 schrieb:> Lern du bitte erstmal Deutsch schreiben und sprechen und da du hier eh______________ erst mal _____ schreiben, und _> nichts beigetragen hast ist dein Komentar auch nicht erwünscht offenbar__________________ hast, ist __ Kommentar ________ erwünscht.
Offenbar
> folgen hier nur alle einem Aufruf des Schiedstorms._____________________________________ Shitstorms
> Unterlasse es bitte hier weiter Unruhe zustiften, entweder hast du was_______________________________________ zu stiften __> Sinnvolles Beizutragen und hast was zu Thematik Niveauschaltung mit___________ beizutragen __> Relais zu sagen oder lass es!
8 Schreibfehler in 2 Sätzen - tapfer, tapfer ...
Micha38 schrieb:> Erstaunlich das keiner Hinterfragt was ist das für eine Anlage was ist> das Für ein Controller
Interessant, dass du diese Informationen immer noch nicht lieferst
obwohl du sie für wichtig erachtest. Ich gehe davon aus, dass du gar
keine Hilfe haben möchtest. Wahrscheinlich wolltest du nur Helfer
anlocken, um sie beschimpfen zu können. So sieht das aus.
Micha38 schrieb:> Wie so soll das Konzept Scheiße sein?
Ich habe keine Lust, dir das zu erklären. Du zeigst dich eh nur
undankbar.
STK500-Besitzer schrieb:> Micha38 schrieb:>>> wenigsten mal einer der was Konstruktives beiträgt.>> Oh! Das tut mir leid! Das wollte ich nicht.
Warum, tut dir das Leid du hast wenigstens das Eingangsthema gelesen und
verstanden um was es geht.
Stefan ⛄ F. schrieb:> Micha38 schrieb:>>> Erstaunlich das keiner Hinterfragt was ist das für eine Anlage was ist>> das Für ein Controller>> Interessant, dass du diese Informationen immer noch nicht lieferst> obwohl du sie für wichtig erachtest. Ich gehe davon aus, dass du gar> keine Hilfe haben möchtest. Wahrscheinlich wolltest du nur Helfer> anlocken, um sie beschimpfen zu können. So sieht das aus.> Micha38 schrieb:>>> Wie so soll das Konzept Scheiße sein?>> Ich habe keine Lust, dir das zu erklären. Du zeigst dich eh nur> undankbar.
Würdest du wirklich ein Interesse zeigen, dann hätte ich dir gerne
geantwortet, aber da du ja selber als Helfer nur am Pöbel bist und Hetze
betreibst in dem du zum Shitstorm aufrufst, musst du dich nicht
beklagen. Undankbarkeit zeigst du leider auch du undankbarer Kerl.
Micha38 schrieb:> Hintergrund ist folgender, ich habe in einem Einfahrmilienhaus im> Heizungstiefkeller eine Hebeanlage mit Steuerung, leider ist die> Steuerung sehr eingeschränkt. Die Anlage verfügt zwar über einen> Internen Summer der mit einem Akku aufrechterhalten wird wen der> Stromausfällt, allerdings Zieht das Sammelrealis an bei Netzausfall,> Motorschutz, Motorstromüberwachung, Hochwasser, etc. Leider gibt es in> usnere gegend öffters auch mal für wenige Sekunden regelrechte> Spannungsunterbrechungen vorallem nachts. Dann wäre es beim Betrieb> einer Hupe die Notstromgepuffert ist ja ein Nächtlicher Wecker der nach> einingen Sekunden oder Minuten wieder ausgeht. Den die Steuerung hängt> auch im Tiefkeller und wir hören den Buzzer nicht der wie das> Sammelrelais auf alles Reagiert. Jetzt würde ich gerne aber haben, das> ich lediglich beim Ansteigen des Wassers in dem Behälter per Hupe> Geweckt werde wenn das Niveau des Wasser den Hochwasseralarmpunkt> erreicht, hilfsweise habe ich noch eine Alarmanlage wo ich den Eingang> nutzen könnte die mir dann die Meldung zum Wachdienst schickt, sollte> ich nicht Zuhause sein. Daher würde ich gerne diese Hochwasser Signal> seperieren.
Für solch eine wichtige Anlage gibt es doch sicher Dokumentationen.
Micha38 schrieb:> Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter> leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der> Alarm Punkt begingt bei 18,7V. Diese Signale lassen die sich auswerten> ohne das die Signale verändert werden? Das die Platine sicherlich eine> klein Spannung zum Arbeiten braucht habe ich berücksichtigt und würde> die mit 12V DC Betreiben wollen, das wäre die Spannung die aus vielen> Akkugepufferten Netzteile oder der Alarmanlage kommen.> Darf auch gerne ein Weitbereichs Eingang haben von 9-30V
Wie man Dir schon sagte, diese Meßwerte sind irgendwie nicht
vertrauenswürdig. Die Werte sind vielleicht tief in der Elektronik
gemessen worden, aber sicher nicht in der Nähe vom Sensor.
Deswegen auch die Frage nach den Dokumentationen. Und wenn Du die nicht
hast, ein Typenschild wird doch irgendwo vorhanden sein. Wer hat die
Anlage installiert? Mach mal ein paar Bilder.
Es geht doch darum, Dich hier schon fast professionell unterstützen zu
können. Mit irgendeiner Wurstelei ist Dir doch nicht geholfen. Das
Expertenwissen für elektronische Probleme ist hier im Forum vorhanden,
es muß nur mit konkreten, handfesten Informationen gefüttert werden.
mfg Klaus
Klaus R. schrieb:> Micha38 schrieb:>>> Hintergrund ist folgender, ich habe in einem Einfahrmilienhaus im>> Heizungstiefkeller eine Hebeanlage mit Steuerung, leider ist die>> Steuerung sehr eingeschränkt. Die Anlage verfügt zwar über einen>> Internen Summer der mit einem Akku aufrechterhalten wird wen der>> Stromausfällt, allerdings Zieht das Sammelrealis an bei Netzausfall,>> Motorschutz, Motorstromüberwachung, Hochwasser, etc. Leider gibt es in>> usnere gegend öffters auch mal für wenige Sekunden regelrechte>> Spannungsunterbrechungen vorallem nachts. Dann wäre es beim Betrieb>> einer Hupe die Notstromgepuffert ist ja ein Nächtlicher Wecker der nach>> einingen Sekunden oder Minuten wieder ausgeht. Den die Steuerung hängt>> auch im Tiefkeller und wir hören den Buzzer nicht der wie das>> Sammelrelais auf alles Reagiert. Jetzt würde ich gerne aber haben, das>> ich lediglich beim Ansteigen des Wassers in dem Behälter per Hupe>> Geweckt werde wenn das Niveau des Wasser den Hochwasseralarmpunkt>> erreicht, hilfsweise habe ich noch eine Alarmanlage wo ich den Eingang>> nutzen könnte die mir dann die Meldung zum Wachdienst schickt, sollte>> ich nicht Zuhause sein. Daher würde ich gerne diese Hochwasser Signal>> seperieren.>> Für solch eine wichtige Anlage gibt es doch sicher Dokumentationen.> Micha38 schrieb:>>> Beim Messen des Senosr ist im Normalen zustand 19,6V wenn der Behälter>> leer ist. Ist Er voll und bereit zum Abpumpen, dann ist er 18,9V der>> Alarm Punkt begingt bei 18,7V. Diese Signale lassen die sich auswerten>> ohne das die Signale verändert werden? Das die Platine sicherlich eine>> klein Spannung zum Arbeiten braucht habe ich berücksichtigt und würde>> die mit 12V DC Betreiben wollen, das wäre die Spannung die aus vielen>> Akkugepufferten Netzteile oder der Alarmanlage kommen.>> Darf auch gerne ein Weitbereichs Eingang haben von 9-30V>> Wie man Dir schon sagte, diese Meßwerte sind irgendwie nicht> vertrauenswürdig. Die Werte sind vielleicht tief in der Elektronik> gemessen worden, aber sicher nicht in der Nähe vom Sensor.> Deswegen auch die Frage nach den Dokumentationen. Und wenn Du die nicht> hast, ein Typenschild wird doch irgendwo vorhanden sein. Wer hat die> Anlage installiert? Mach mal ein paar Bilder.> Es geht doch darum, Dich hier schon fast professionell unterstützen zu> können. Mit irgendeiner Wurstelei ist Dir doch nicht geholfen. Das> Expertenwissen für elektronische Probleme ist hier im Forum vorhanden,> es muß nur mit konkreten, handfesten Informationen gefüttert werden.> mfg Klaus
Hallo Klaus,
Vielen Dank für das Interesse,
Klar gibt es eine Dokumentation.
Der Controler ist ein Wilo Control Ms-LS diese hat zwei Relais auf der
Platine wovon aber nur eins eine Sammelstörung als Potentialfreien
Kontakt Wechsler arbeitet. Beim zweiten Relais ist direkt darunter eine
PE Anschluss klemmblock vorhanden.

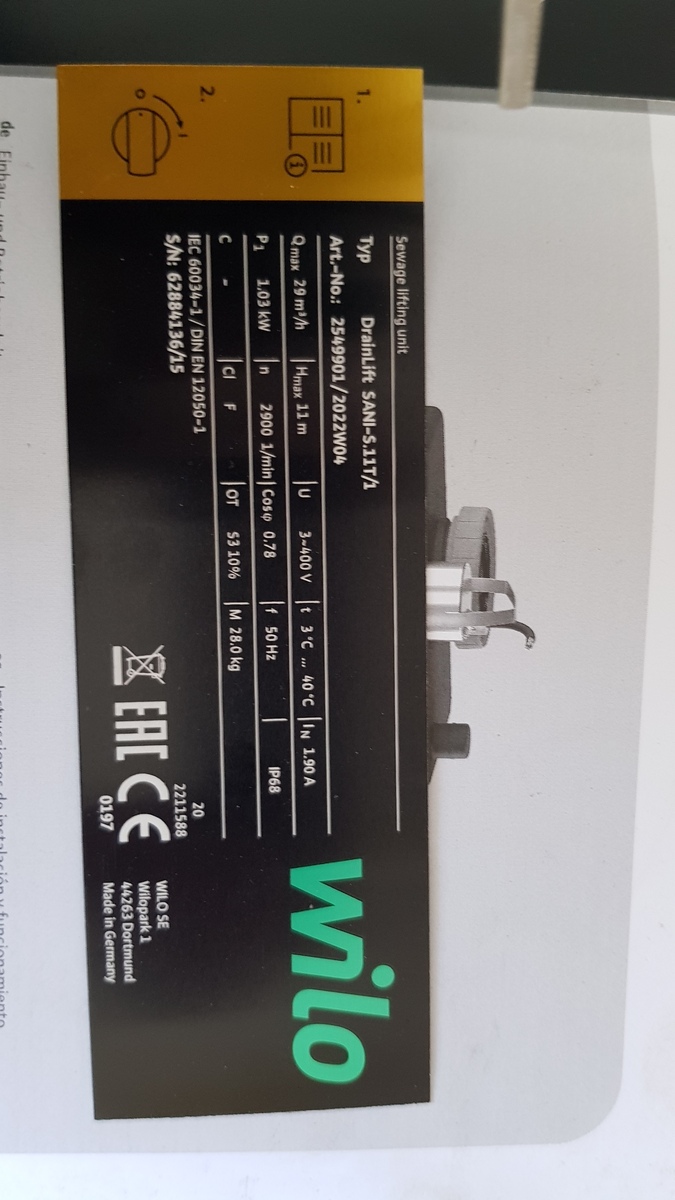

Daran hängt eine DrainLift Sani- S.11T/1 diese hat einen
Gestängschwimmsensor der fest verbaut ist und ich nicht gut daran,
komme. Gemessen habe ich an dem einzigen Punkt der Steuerung da wo der
Schwimmer dran hängt. Auf dem Photo Rechts unten rechter Klemmblock wo
braun schwarz dran ist.
Wenn dir noch was fehlt oder du Fragen hast, dann frage ruhig.
Grüße Micha38
Mario M. schrieb:> Niveauerfassung erfolgt mit einem analogen> Ausgangssignal 4...20 mA.
Siehe da, das erklärt doch zwanglos, warum eine Spannungsmessung sinnlos
ist. Man fügt also am besten einen Messwiderstand in Reihe mit dem
Sensor hinzu und wertet dann ganz entspannt die Spannung über dieser
Bürde aus. Oder man sucht sich den ADC Pin am MC, den das Dingens
betreibt. Dann wird man sich die Verstärkung auch sparen können.
Könnte ein Mega162 oder Mega324 sein.
Matthias S. schrieb:> Mario M. schrieb:>>> Niveauerfassung erfolgt mit einem analogen>> Ausgangssignal 4...20 mA.>> Siehe da, das erklärt doch zwanglos, warum eine Spannungsmessung sinnlos> ist. Man fügt also am besten einen Messwiderstand in Reihe mit dem> Sensor hinzu und wertet dann ganz entspannt die Spannung über dieser> Bürde aus. Oder man sucht sich den ADC Pin am MC, den das Dingens> betreibt. Dann wird man sich die Verstärkung auch sparen können.> Könnte ein Mega162 oder Mega324 sein.
Das heißt es sind am MC 8 Pins die ADC heissen und jetzt muss ich den
Pin suchen der für die Hochwasser Auslösung zuständig ist.
Micha38 schrieb:
[An Stefan ⛄ F., nachdem dieser zu einem Detail von Micha38's Schaltung
eine Frage gestellt hatte ...]
> Würdest du wirklich ein Interesse zeigen, dann hätte ich dir gerne> geantwortet, aber da du ja selber als Helfer nur am Pöbel bist und Hetze> betreibst in dem du zum Shitstorm aufrufst, musst du dich nicht> beklagen. Undankbarkeit zeigst du leider auch du undankbarer Kerl.
Ist ja schon ein Graus mit diesem Stefan. Da will man ihn helfen lassen,
diesen undankbaren Kerl, und schon fragt er etwas nach. Alleine schon
diese Anmaßung, etwas nachzufragen zu wollen - das ist absolut nicht
tolerierbar. Geschieht ihm doch recht, dass du auf seine Nachfrage nicht
geantwortet hast!
Bei so viel Undankbarkeit soll Stefan doch helfen, wem er will.
Hauptsache er kriecht danach auf den Knien zu Kreuze und tut ordentlich
seine Dankbarkeit kund - dafür, dass er seine Zeit und Expertise opfern
durfte.
Weiter so, Micha38! Nur weiter so ...
Vor dem Design einer Auswerte-Schaltung würde ich nachmessen, ob die
Messung gepulst stattfindet und auf welchem potential die Leitungen
liegen. Welche der beiden Leitungen hängt an der Stromversorgung
(vielleicht keine)?
Mario M. schrieb:> Zitat aus dem Datenblatt:> "... die> Niveauerfassung erfolgt mit einem analogen> Ausgangssignal 4...20 mA."
Habe ich es mir doch gedacht.
Micha38 schrieb:> Warum, tut dir das Leid du hast wenigstens das Eingangsthema gelesen und> verstanden um was es geht.
Weil ich nichts sinnvolles schreiben wollte.
Du solltest mal an deiner Einstellung arbeiten:
Leute, die sich hier engagieren, tun dies freiwillig.
Das kann manchmal auch etwas schroff passieren (Fäkalwörter sollte man
trotzdem vermeiden).
Wenn dich jemand auf einen Messfehler hinweist, und dieser jemand hier
eine gewisse Reputation hat (z.B. Stefan Frings, Wolfgang oder Falk),
dann sollte man ihnen glauben.
Hätte man die Platine auf dem Tisch (und nicht im eingebauten Zustand)
vorliegen, könnte man den Weg vom Sensor bis zum AD-Wandlereingang
ausklingeln.
Da das nicht der Fall ist, sollte man z.B. mit einem potentialfreien
DC-Stromsensor arbeiten. Vielleicht gibt es da welche mit einer
entsprechend hohen Auflösung.
Laut Bedienungsanleitung gibt es für den Wartungsdeckel
Einschraubsensoren.
Schalte mal einen 100 Ohm Widerstand in die Sensorleitung. Wenn die
Anlage dann immer noch läuft kannst du einen fertigen 4-20mA
Grenzwertschalter in die Leitung schleifen.
Sg
STK500-Besitzer schrieb:> Wenn dich jemand auf einen Messfehler hinweist, und dieser jemand hier> eine gewisse Reputation hat (z.B. Stefan Frings, Wolfgang oder Falk),> dann sollte man ihnen glauben.
Glauben muss man gar nichts, auch nicht wenn "Autoritäten" oder
"Experten" was sagen. Aber man sollte mal drüber nachdenken und den
Hinweis auf einen MÖGLICHEN Meßfehler nicht als persönlichen Angriff auf
sein Ego und seine Kompetenz interpretieren.
Falk B. schrieb:> Glauben muss man gar nichts, auch nicht wenn "Autoritäten" oder> "Experten" was sagen. Aber man sollte mal drüber nachdenken und den> Hinweis auf einen MÖGLICHEN Meßfehler nicht als persönlichen Angriff auf> sein Ego und seine Kompetenz interpretieren.
so kann man es auch ausdrücken.
Ich meinte das eher im Sinne von "Drei Leute attestieren dir (unabhängig
voneinander) einen Messfehler. Dann wird da wohl was dran sein, und du
solltest deine Aussage noch mal überdenken."
STK500-Besitzer schrieb:> Ich meinte das eher im Sinne von "Drei Leute attestieren dir (unabhängig> voneinander) einen Messfehler. Dann wird da wohl was dran sein, und du> solltest deine Aussage noch mal überdenken."
nun ja, ein echter Messfehler war es nicht!.
Eine Schaltschwelle wäre möglich durch Spannungsmessung, wenn auch recht
ungenau und ungewöhnlich.;-)))
MfG
Al. K. schrieb:> nun ja, ein echter Messfehler war es nicht!.> Eine Schaltschwelle wäre möglich durch Spannungsmessung, wenn auch recht> ungenau und ungewöhnlich.;-)))> MfG
Jetzt geht's endgültig mit der Korinthenkackerei los.
Seit wann macht man einen Punkt nach einem anderen Satzzeichen?
Der "Messfehler" lag im Bereich von knapp 1V.
Da wurde ein Innenwiderstand der Schaltung "gemessen".
STK500-Besitzer schrieb:> Der "Messfehler" lag im Bereich von knapp 1V.
Die Messung zwischen Lehr und Vol lag im Div. Bereich von ca. 1V.
Im Div. Spannungsbereich liegt dann die unlineare Schaltschwelle.
@stk wenn mal ein Punkt rein rutscht, was soll die Korintenkakkerei.
..auch wenn mal ein h zu viel oder ein Buchstabe zu wenig ist,
Deckel drauf und Ruhe.
Ich möchte nur damit sagen das dem TO auch höflicher geantwortet werden
kann, noch dazu wo es immer die Gleichen sind.
Al. K. schrieb:> Die Messung zwischen Lehr und Vol lag im Div. Bereich von ca. 1V.> Im Div. Spannungsbereich liegt dann die unlineare Schaltschwelle.
Was das auch immer heissen mag...
Der Messfehler lag daran, eine Größe mit dem falschen Messaufbau zu
messen.
Es haben einige hier darauf hingewiesen, dass da Mist gemessen wurde.
Wenn der TO darauf aber aggressiv reagiert, darf man wohl auch mal
gegenanstänkern.
STK500-Besitzer schrieb:> Wenn der TO darauf aber aggressiv reagiert, darf man wohl auch mal> gegenanstänkern.
Die richtige Antwort wäre , wenn keiner darauf antwortet.
Es könnte ja die Erste Anfrage hier im Forum vom To gewesen
sein.Erfahrene User und Fachleute sollten sich auch mal zurück lehnen
können.
Leider sind wir alles Menschen ,Rentner und alte Knacker.
;-))
Hallo,
hier mal was zum nachdenken.
Ich möchte mal ein Hinweis in die Runde geben, dass ich aufgrund der
Pauschalen ablehnung es liegt ein Messfehler vor, es liegt ein
Messfehler vor etc. Mit sowas nichts anfangen kann. Für mich als User
wäre mir mehr geholfen gewesen, wenn der jenige der Schreibt es liegt
ein Messfehler vor, dann auch mal erklärt und begründet worin der
Messfehler liegt oder wenn was demjenigen an Informationen fehlt nach
fragt.
Für mich war die Pauschale Messfehler sache er ein Zeichen des Jenigen
das er nur schnell Beiträge Schreibt um in de Riege nach oben zu
Rutschen, ob der jenige aber auch erfahrungen dann hat steht ganz
woanders und es ist für den User nicht ersichtlich wer hier Experte oder
sonstige Reputationen hat, da das aus der Ansicht als Gast nicht
hervorgeht.
Wenn man hier das Wort Attest in den Mund nimmt, dann sollte auch eine
Begründung vorliegen warum was Falsch gemessen wurde.
Gleichzeitig hatte ich das Gefühl ich bin in einem Verkaufsportal
gelandet nach dem man mir direkt die Schwimmschalter andreht und musste
auch fesstelen das der jenige nicht zu ende gelesen hat.
Erstaunt bin ich auch über die Aussagen in dem man mich auf Fekal Wörter
hinweist. Registrierte User haben das Recht diese zuerst zu nutzen
gegenüber einem Gast?
Und wenn ich dann Frage warum das Konzept den ... sein soll, dannn ist
der jenige nicht in der Lage dies zu erklären, weil man angeblich keiene
Lust hat.
Was soll ich davon halten. Mich auf meine Einstelung Hinweisen aber der
andere darf und kann sagen was er will!
Ich glaube es sollte jeder mal an sein Niveau arbeiten und seiner
Einstellung.
Hallo Erstmal Dannke an alle diejenigen die eine Nievauvolle und Sinn
volle Fachliche Diskusion zum Thema der Alarmschaltung abgegeben haben
und Konstruktiv mit wirken.
Das ja was gemessen wurde steht ausser Frage, es war nicht ganz falsch
und lasse ich mal so stehen. Wenn man in der Anleitung weiter schaut
gibt es ja immer nach dem Leerpumpen eine mindest Wasserstand im
Behälter, somit wäre ich daher nie über 1V hinausgekommen, wenn ich den
Behälter rest entleere dann würde wahrscheinlich auch über 1V
hinausgehen. Den eine Hebeanlage sollte ja nicht Trockenlaufen.
Aber wir haben ja jetz eine geneuere Messmöglichkeit entdeckt.
Wenn ich den Sensor vollständig ablege geht der Ganze Controller auf
totale Störung alle LEDs und der Summer leuchten und ertönen.
Ich werde die einzelen Punkte mal durch führen und über das Ergebnis mal
schreiben.
MfG
Micha38
Clemens S. schrieb:> Laut Bedienungsanleitung gibt es für den Wartungsdeckel> Einschraubsensoren.
Darf ich fragen welche Seite das ist? Den unter 4.9 Zubehör Seite 12
steht es nicht von dem Behälter.
> Schalte mal einen 100 Ohm Widerstand in die Sensorleitung. Wenn die> Anlage dann immer noch läuft kannst du einen fertigen 4-20mA> Grenzwertschalter in die Leitung schleifen.>> Sg
Dein Hinweis mit den 100 Ohm werde ich aufjedenfall mal durchführen.
Micha38
Micha38 schrieb:> Ich möchte mal ein Hinweis in die Runde geben, dass ich aufgrund der> Pauschalen ablehnung es liegt ein Messfehler vor, es liegt ein> Messfehler vor etc. Mit sowas nichts anfangen kann.
Da steht nämlich sogar in der Anleitung was da für ein Sensor verbaut
ist. Solange du hier große Geheimnisse machst wird dir niemand helfen
können. Dann ist mehr als "Messfehler weil Werte unplausibel" nicht
drin.
Das nächste Mal mach eine ordentliche Beschreibung, verlinke die
Datenblätter und Handbücher. Wir sind hier nicht deine Diener die darum
bitten dem gnädigen Herren seinen Ar**** nachtragen zu dürfen.
Als Feedback:
Du hast Mist gebaut. Das wurde dir gesagt. Du hast gemeint dass alle
hier Koffer sind, weil ja niemand wissen kann welche Steuerung/ Pumpe du
hast und darauf herum geritten dass wir ja nicht mal wissen, ob AC oder
DC oder 230 oder 400v ( was für den Sensor absolut egal ist). Erst
nachdem du 7 Stunden lang gepöbelt und die Zeit der freundlichen Helfer
verschwendet hast hast du endlich die Daten herausgegeben, mit denen
mann dir helfen kann.
Sg
Clemens S. schrieb:
[...]
Du beschwerst dich darüber das du freiwillig deine Zeit verschwendest.
Finger von den Tasten, Klappe halten
Wäre besser gewesen.
Al. K. schrieb:> Du beschwerst dich darüber das du freiwillig deine Zeit verschwendest.
Nein: Clemens beschwert sich nicht, sondern er gibt dem TO ein
angemessenes Feedback zu dessen Auftreten. Ich finde, Clemens hat das
sehr treffend zusammengefasst.
Der TO ist hier, um etwas zu lernen. Wenn er den Beitrag von Clemens
ernst nimmt, wird er bei seiner nächsten Frage sinnvolle Antworten
erhalten statt unnötiges Rumstreiten zu generieren.
Achim S. schrieb:> Der TO ist hier, um etwas zu lernen.
Nein.
Er will Taten und Ergebnisse sehen.
Lernen kann man hier mit ein paar Sätzen nichts.
Ich frag mich manchmal, wer so Elektronik machen will.
Viele haben da jahrelang die Schulbank drücken müssen.
Selbst gestandene Elektroniker tun sich schwer, in so eine Steuerung
einzugreifen.
Achim S. schrieb:> Nein: Clemens beschwert sich nicht, sondern er gibt dem TO ein> angemessenes Feedback zu dessen Auftreten. Ich finde, Clemens hat das> sehr treffend zusammengefasst.
Sollen sich die Nöler endlich zusammensetzen und einen Fragebogen für
die Fragen entwerfen, damit wirklich der Fragende sofort informiert wird
was bei einer Frage alles beachtet werden soll.
Clemens S. schrieb:> Das deckt das schon ziemlich vollständig ab, oder fehlt dir etwas?
Das reicht nicht, es muss ein Formular sein,wo ich alles geforderte
zwangsweise richtig eintragen muss.
Natürlich mit entsprechenden Formulierungsvorschlägen.
Ernst nimmt alles ernst sonst würde er nicht Ernst genannt werden.;-))
Al. K. schrieb:> Das reicht nicht, es muss ein Formular sein,wo ich alles geforderte> zwangsweise richtig eintragen muss.> Natürlich mit entsprechenden Formulierungsvorschlägen.
Nö.
Dann könnte man ja nur eine Sorte Fragen stellen.
Man sollte sich einfach vorher überlegen, was man wissen will, und ob
die mitgelieferten Informationen ausreichen könnten.
Dazu gehört z.B. auch die Information, um welches Gerät es sich explizit
handelt.
Das kann man mal vergessen zu erwähnen, sollte man aber spätestens auf
Nachfrage freundlich nachliefern. Und nicht wie hier zu sagen "es hat ja
keiner gefragt!". Mit solchen Aussagen macht man sich wirklich beliebt
und stellt sich selbst in die Troll-Ecke.
Al. K. schrieb:> Sollen sich die Nöler endlich zusammensetzen und einen Fragebogen für> die Fragen entwerfen, damit wirklich der Fragende sofort informiert wird> was bei einer Frage alles beachtet werden soll.
Wenn die Leute es nicht mal schaffen, die Hinweise zu lesen und zu
beachten, wird sie ein Fragebogen auch nicht interessieren.
Außerdem ist ja jedes Problem einzigartig...
Clemens S. schrieb:> Laut Bedienungsanleitung gibt es für den Wartungsdeckel> Einschraubsensoren.
Der Wartungsdeckel hier hat ein Schauglas aus Plexiglas. Da kann man den
Schwimmer sehen und was im Wasser rumschwimmt. Der ist nach Innen
gewölbt.
> Schalte mal einen 100 Ohm Widerstand in die Sensorleitung. Wenn die> Anlage dann immer noch läuft kannst du einen fertigen 4-20mA> Grenzwertschalter in die Leitung schleifen.> Sg
So ich habe einmal den Wiederstand parallel geschaltet, da geht die
Pumpe an und das Symbol Hochwasseralarm Blinkt, sowie das Störrelais
zieht an, laut Beschreibung soll es leuchten. Der Behälter wird leer
gepumpt und die Pumpe geht wieder aus. Arbeitet im Automatikbetrieb dann
weiter.
Wird der Wiederstand in Reihe geschaltet, dann Arbeit die Anlage ganz
normal ohne Störung. Und Pumpt beim erreichen des Normalen Füllstandes
ab und schaltet sich dann wieder aus.
MfG
Micha38
Micha38 schrieb:> Wird der Wiederstand in Reihe geschaltet, dann Arbeit die Anlage ganz> normal ohne Störung.
Und jetzt die große Frage: Welche Spannung misst du in den beiden
Zuständen über dem WIDERstand.
Wolfgang schrieb:> Micha38 schrieb:>> Wird der Wiederstand in Reihe geschaltet, dann Arbeit die Anlage ganz>> normal ohne Störung.>> Und jetzt die große Frage: Welche Spannung misst du in den beiden> Zuständen über dem WIDERstand.
Ich messe vor dem Wiederstand im leeren Zustand 19,8 V DC und im vollen
Zustand kurz vorm Abpumpen 19,1 V DC.
Nach dem Wiederstand messe ich im leeren Zustand 19,4 V DC und im vollen
Zustand kurz vorm Abpumpen 17,2 V DC.
Also hast du es mit einer Stromschnittstelle zu tun, die durch deinen
WIDERstand im leeren Zustand einen Strom von 7mA und im vollen Zustand
kurz vorm Abpumpen einer von 19mA fließen lässt.
Das lässt sich mit einem OP einfach auswerten. Guck z.B. einmal, wie der
INA240 aufgebaut ist. Das Ausgangssignal kannst du dann in den ADC
deines µC füttern.
Wie soll der Schwellwert für den Alarm festgelegt werden? Kommt der von
irgendeiner SmartHome-Zentrale, also per µC oder wie gibst du den vor?
habe mir nicht alle Beiträge durchgelesen, da hier immer zuviele
Antworten dabei sind was alles nicht geht.
Ein Analog/Digital-Wandler eines µC mist sehr hochohmig ich denke um die
50kOhm und höher. Das Signal dürfte also kaum belastet werdem außer es
leigt hier schon sehr hochohmig vor.
Dahinter einfach einen Spannungswandler und eine Z-Diode damit statt 20V
nur noch 5V oder weniger zum µC kommen und die Sache ist geritzt.
Außerdem kann man mit einem RC Filter einen Kondensator langsam laden,
und der stellt dann die Energie für die Messung zur Verfügung, wodurch
das Messignal entlastet wird , man braucht ja nicht jede mSek Messen
wenn das Wasser für diese Schwelle 20 Sekunden braucht.
Meikel38 schrieb:> Ich messe vor dem Wiederstand
1. Regel hier: nur ein Name pro Thread.
Und Deine Weigerung, Widerstand richtig zu schreiben - trotz diverser
Hinweise - ist eine Frechheit.
Thomas O. schrieb:> Dahinter einfach einen Spannungswandler und eine Z-Diode damit statt 20V> nur noch 5V oder weniger zum µC kommen und die Sache ist geritzt.
Es wurde schon erkannt, dass es sich um eine 4-20 mA Stromschnittstelle
handelt.
ja eine Stromänderung kommt nicht aus dem Nichts, sondern es muss sich
entweder die Spannung oder der Widerstand ändern und hier kann man
leicht die Spannung abgreifen.
Klar kann man sich auch in den Stromkreis reinhängen da ja der Strom im
ganzen Kreis gleich ist. Aber wozu den Kreis auftrennen und ggf. neue
Probleme reinbringen...
Zudem die meisten µC ADC auch differentiell messen und verstärken
können. Also einfach 2 Messpunkte bestimmen. Stromzange dran und sein
Ergebniss abstimmen dann braucht man auch den Stromkreis nicht zu öffnen
und den Widerstand an einer bestimmten Stelle zu ermitteln.
Wenn man wirklich in den Kreis will wäre ein analoger Optokoppler nicht
schlecht dann wird die Diode mit 4-20mA betrieben und am anderen Ende
kann man die Spannung galvanisch getrennt auf den ADC führen.
Thomas O. schrieb:> ja eine Stromänderung kommt nicht aus dem Nichts, sondern es muss sich> entweder die Spannung oder der Widerstand ändern und hier kann man> leicht die Spannung abgreifen.
Nicht, wenn man da nicht rankommt, weil es im Sensor passiert, und nur
die Stromschnittstelle nach außen geführt wird.
Thomas O. schrieb:> Stromzange dran und sein> Ergebniss abstimmen dann braucht man auch den Stromkreis nicht zu öffnen> und den Widerstand an einer bestimmten Stelle zu ermitteln.
Oder gleich per Stromzange (oder Hallsensor) messen.
Thomas O. schrieb:> ja eine Stromänderung kommt nicht aus dem Nichts, sondern es muss sich> entweder die Spannung oder der Widerstand ändern und hier kann man> leicht die Spannung abgreifen.
Es kommt halt drauf an, welches die vom Sensor geregelte Ausgangsgröße
ist.
Wenn der Sensor einen Strom ausgibt, möchte man vielleicht nicht
unbedingt eine Spannung auswerten, die von der Bürde in der Hebeanlage
abhängt. Man mag drauf spekulieren, dass die konstant ist - aber das ist
Spekulation und so etwas als Basis für einen Alarmausgang zu verwenden,
ist mehr als windig.
Wolfgang schrieb:> Also hast du es mit einer Stromschnittstelle zu tun, die durch> deinen> WIDERstand im leeren Zustand einen Strom von 7mA und im vollen Zustand> kurz vorm Abpumpen einer von 19mA fließen lässt.> Das lässt sich mit einem OP einfach auswerten. Guck z.B. einmal, wie der> INA240 aufgebaut ist. Das Ausgangssignal kannst du dann in den ADC> deines µC füttern.> Wie soll der Schwellwert für den Alarm festgelegt werden? Kommt der von> irgendeiner SmartHome-Zentrale, also per µC oder wie gibst du den vor?
Das Alarmsignal soll an ein ComXline 3516-2 (CXL) angeschlossen werden,
welches mich im Alarmfall beanchrichtigt und ein Fernschaltrelais über
das CXF was zu dem CXL gehört eine Hupe Ansteuert. Die soll aber nur
dann angesteuert werden bzw. die Benachrichtigung wenn es zum
Hochwasserstand kommt und die Pumpe nicht abpumpt (aus welchen Gründen
auch immer).
An den Meldelinien des CXL und CXF darf ich aber keine Spannung anlegen!
Laut Technischer Beschreibung des CXL und CXF ist dort ein A/D µC
Micha38 schrieb:> An den Meldelinien des CXL und CXF darf ich aber keine Spannung anlegen!

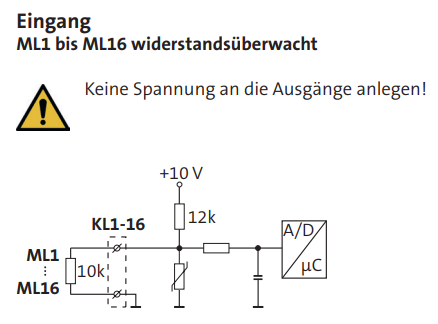

Da kann man geteilter Meinung sein. Der ADC verträgt laut der gezeigten
Beschaltung eine Spannung im Bereich 0 bis 10V. Ein Problem könnte
allenfalls auftreten, wenn die Anlage abgeschaltet ist und die Spannung
trotzdem anliegt.
Wenn es dir nur darum geht, einen Schaltzustand einzuspeisen, kannst du
dort den Ausgang eines Komparators mit Open-Kollektor oder Open-Drain
Stufe anschließen, z.B. einen LM311.
Wolfgang schrieb:> Micha38 schrieb:>> An den Meldelinien des CXL und CXF darf ich aber keine Spannung anlegen!>> Da kann man geteilter Meinung sein. Der ADC verträgt laut der gezeigten> Beschaltung eine Spannung im Bereich 0 bis 10V. Ein Problem könnte> allenfalls auftreten, wenn die Anlage abgeschaltet ist und die Spannung> trotzdem anliegt.>> Wenn es dir nur darum geht, einen Schaltzustand einzuspeisen, kannst du> dort den Ausgang eines Komparators mit Open-Kollektor oder Open-Drain> Stufe anschließen, z.B. einen LM311.
Es soll nur der Schaltzustand Hochwasseralarm an der Meldelinie
eingespeist werden.
Wenn ich den LM311 richtig verstehe, dann kommt an in In+ Out- das
Signal aus der Hebeanlage bzw. dem Niveauschalter dran und an VCC+ VCC-
die Versorgungsspannung. An Emit Out und Col Out geht es zu der
Meldelinie des CXL
Balance und STRB verstehe ich noch nicht ganz. Wenn nicht dann
Korregiere mich bitte.
Micha38 schrieb:> Balance und STRB verstehe ich noch nicht ganz. Wenn nicht dann> Korregiere mich bitte.
Wer nicht mal der einfachen Aufforderung, einen Spannungsabfall ÜBER
einem Widerstand zu messen, gescheit nachkommen kann, sollte vielleicht
die Finger davon lassen.
Falk B. schrieb:> Micha38 schrieb:>> Balance und STRB verstehe ich noch nicht ganz. Wenn nicht dann>> Korregiere mich bitte.>> Wer nicht mal der einfachen Aufforderung, einen Spannungsabfall ÜBER> einem Widerstand zu messen, gescheit nachkommen kann, sollte vielleicht> die Finger davon lassen.
Es sind immer dieselben im Forum die einen Thread entgleisen lassen.
Erkläre uns und auch Micha38 doch mal was die Balance und STRB bedeuten,
schließlich ist es ein öffentliches Forum wo auch andere Interessierte
mit Lesen, statt so über Micha38 herzufallen.
Das ist eine Interessante Frage.
Die Definition ÜBER einem Widerstand kann man mehrdeutig sehen. Wenn ich
mir die Fotos des TO anschaue kommt es auch darauf an, wie der
Widerstand verbaut ist. Eine einfache Skizze was man meint, hilft
oftmals mehr als komplizierte Beschreibungen.
Jörg T. schrieb:> Es sind immer dieselben im Forum die einen Thread entgleisen lassen.> Erkläre uns und auch Micha38 doch mal was die Balance und STRB bedeuten,> schließlich ist es ein öffentliches Forum wo auch andere Interessierte> mit Lesen, statt so über Micha38 herzufallen.
Oh! Jemand hat den ganzen Thread gelesen (oder eben auch nicht).
>> Das ist eine Interessante Frage.>> Die Definition ÜBER einem Widerstand kann man mehrdeutig sehen. Wenn ich> mir die Fotos des TO anschaue kommt es auch darauf an, wie der> Widerstand verbaut ist. Eine einfache Skizze was man meint, hilft> oftmals mehr als komplizierte Beschreibungen.
Der TO soll einen Widerstand in die Signalleitung einschleifen. nach
dieversen Salamischeiben und Rumgezicke gezeigt, dass es sich bei der
Niveauschaltung um eine Strom-Schnittstelle handelt.
Wenn jemand vorgibt, einen elektrotechnischen Hintergrund zu haben, dann
sollte er auch mit solchen Angaben etwas anfangen können.
Jörg T. schrieb:> Die Definition ÜBER einem Widerstand kann man mehrdeutig sehen. Wenn ich> mir die Fotos des TO anschaue kommt es auch darauf an, wie der> Widerstand verbaut ist. Eine einfache Skizze was man meint, hilft> oftmals mehr als komplizierte Beschreibungen.
Oh Herr, wir bitten dich: Lass Hirn regnen!
Vor allem ÜBER die Nichts-Wissenden. Denn selig sind, die da arm sind im
Geiste; denn ihrer ist das Himmelreich. (Matthaeus 5:3)
Jörg T. schrieb:> Erkläre uns und auch Micha38 doch mal was die Balance und STRB bedeuten,> schließlich ist es ein öffentliches Forum wo auch andere Interessierte> mit Lesen, statt so über Micha38 herzufallen.
Und darüber raus gefällt mir deine fordernde Art nicht. Und nein, auch
ein rhetorisches 'Bitte' würde da bei Weitem nicht reichen - erst recht
nicht bei notorischen Wiederstands-Schreibern.
Gelle Jörg (alias Micha38?)...
Nimm einen fertigen Grenzwertschalter für den Alarmausgang.
https://www.ebay.com/itm/313683152580
Und zur Sicherheit einen zweiten.
Der Fehlerfall Batterie leer und Wassertank voll sollte trotzdem die
Hupe auslösen. Daher einen Wechsler der dein Gebastel in stromlosem
Zustand weg schaltet und die Hupe auslöst.
Michel M. schrieb:> Jörg T. schrieb:>> Erkläre uns und auch Micha38 doch mal was die Balance und STRB bedeuten,>> schließlich ist es ein öffentliches Forum wo auch andere Interessierte>> mit Lesen, statt so über Micha38 herzufallen.>> Und darüber raus gefällt mir deine fordernde Art nicht. Und nein, auch> ein rhetorisches 'Bitte' würde da bei Weitem nicht reichen - erst recht> nicht bei notorischen Wiederstands-Schreibern.>> Gelle Jörg (alias Micha38?)...
Michele M. was mir an dir nicht gefällt, ist die Tatsache das du
permanent mit unsinnigen Bemerkungen und Kommentaren auftauchst und
selber nichts zum Thema beiträgst. Selber schreibst du Wiederstand
falsch, es heißt WIDERSTAND nicht Wiederstand!
Dann deine Satzwahl: Und darüber raus... es heisst: Und darüber
HINAUS...
Es ist eine Verleugnung mich hier mit einem anderen User zu vergleichen
und zu beschuldigen, nur weil Micha38 in einigen Punkten sogar Recht
hat.
Wundern tut es mich auch, dass der #ADMIN der Seite, offenbar nicht in
der Lage ist, mal auf die Visitenkarte seines Öffentlichen Forums zu
achten und es billigend in Kauf nimmt, dass hier so mit Usern umgegangen
wird und unsinnigen Kommentare auch noch öffentlich stehen bleiben.
Gelle Michele M.
@Micha38 ich kann dir nur Raten ein anderes Forum aufzusuchen, da die es
hier nicht wirklich ernst meinen oder ernsthaftes Interesse haben dir zu
helfen. Schade das solch ein Interessantes Thema, so aus dem Kontex
gerissen wird von einpaar Leuten die nur Nöllen können.
PS: Wer Rechtschreibfehler findet, darf Sie behalten!
Jörg T. schrieb:> @Micha38 ich kann dir nur Raten ein anderes Forum aufzusuchen, da die es> hier nicht wirklich ernst meinen oder ernsthaftes Interesse haben dir zu> helfen. Schade das solch ein Interessantes Thema, so aus dem Kontex> gerissen wird von einpaar Leuten die nur Nöllen können.
Darf man dir das auch vorschlagen?
Oder hast du irgendwas sinnvolles zum Thema beigetragen?
>> Das ist eine Interessante Frage.>>>> Die Definition ÜBER einem Widerstand kann man mehrdeutig sehen. Wenn ich>> mir die Fotos des TO anschaue kommt es auch darauf an, wie der>> Widerstand verbaut ist. Eine einfache Skizze was man meint, hilft>> oftmals mehr als komplizierte Beschreibungen.>> Der TO soll einen Widerstand in die Signalleitung einschleifen. nach> dieversen Salamischeiben und Rumgezicke gezeigt, dass es sich bei der> Niveauschaltung um eine Strom-Schnittstelle handelt.>> Wenn jemand vorgibt, einen elektrotechnischen Hintergrund zu haben, dann> sollte er auch mit solchen Angaben etwas anfangen können.
Aus diesem Thread bin ich sogar als Trittbrettfahrender Mitleser
endgültig raus!
Nichtmal das Popcorn ist es wert, welches dem Getue des TO wegen mir in
die falsche Halsröhre Runter ist. Kein Wunder versaue(r)n einige
"Helfer" den Rest des Unterhaltungswertes weiter mit ihrem ebenso
unbrauchbaren Ton: das ist schlicht Beissreflex auf die Steilvorlagen
(Mz.!) welche dieser TO hinschmettert.
Dieser Thread gehört konserviert als Mahnmahl/Negativbeispiel
(Deutscher? Deutschsprachiger?) ForenUNkultur!!!
"die Amper skillen" ist im Gegensatz hierzu immerhin unterhaltsam
witzig.
Micha38 schrieb:> Die Anlage verfügt zwar über einen> Internen Summer der mit einem Akku aufrechterhalten wird wen der> Stromausfällt, allerdings Zieht das Sammelrealis an bei Netzausfall,> Motorschutz, Motorstromüberwachung, Hochwasser, etc. Leider gibt es in> usnere gegend öffters auch mal für wenige Sekunden regelrechte> Spannungsunterbrechungen vorallem nachts.
Wieso nicht einfach ein handelsübliches USV für 100 Euro davor schalten?
Das puffert Spannungsschwankungen und kurze Ausfälle ohne Probleme. Die
Anlage zieht da meistens sowieso keinen Strom.
