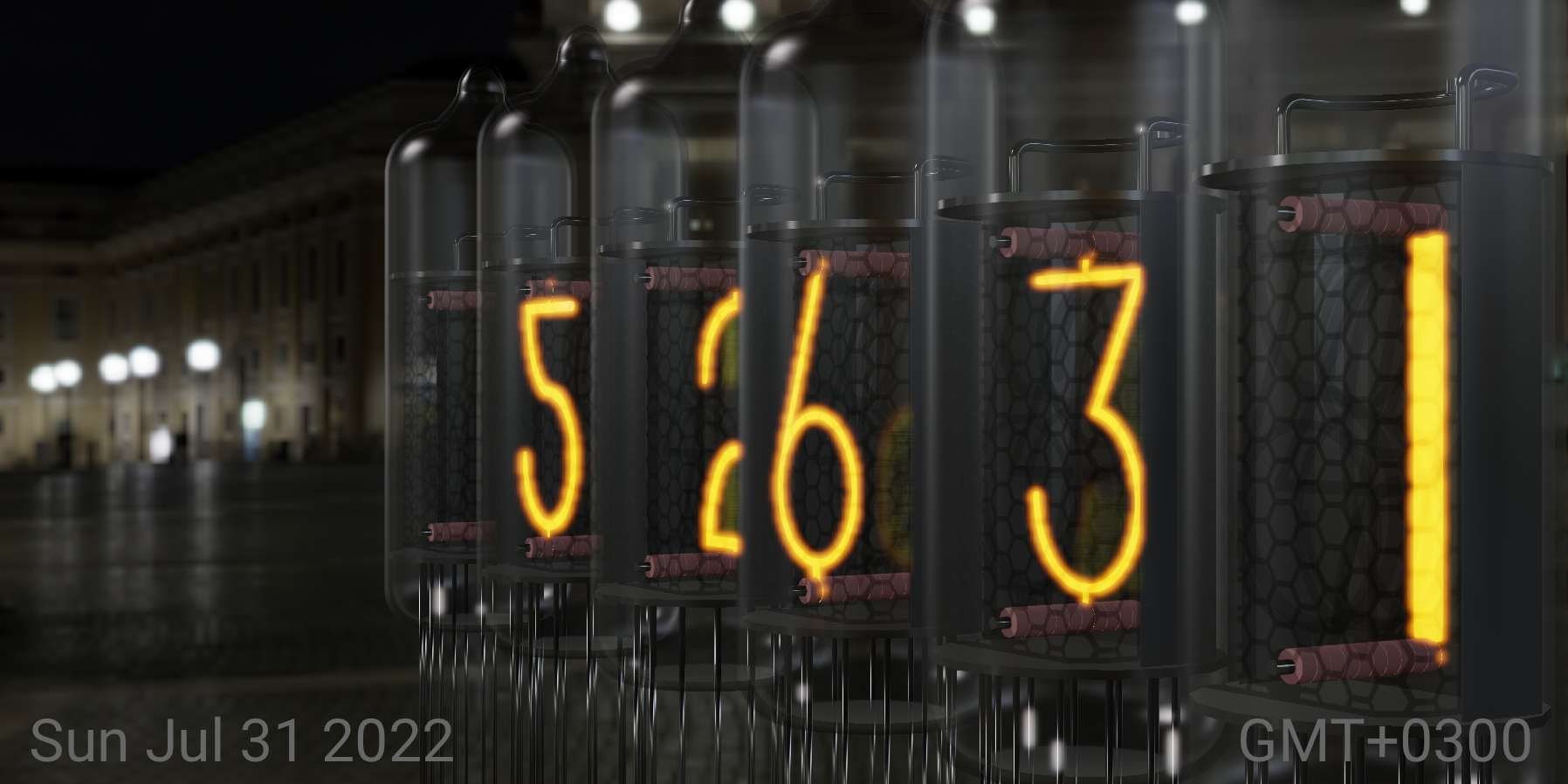

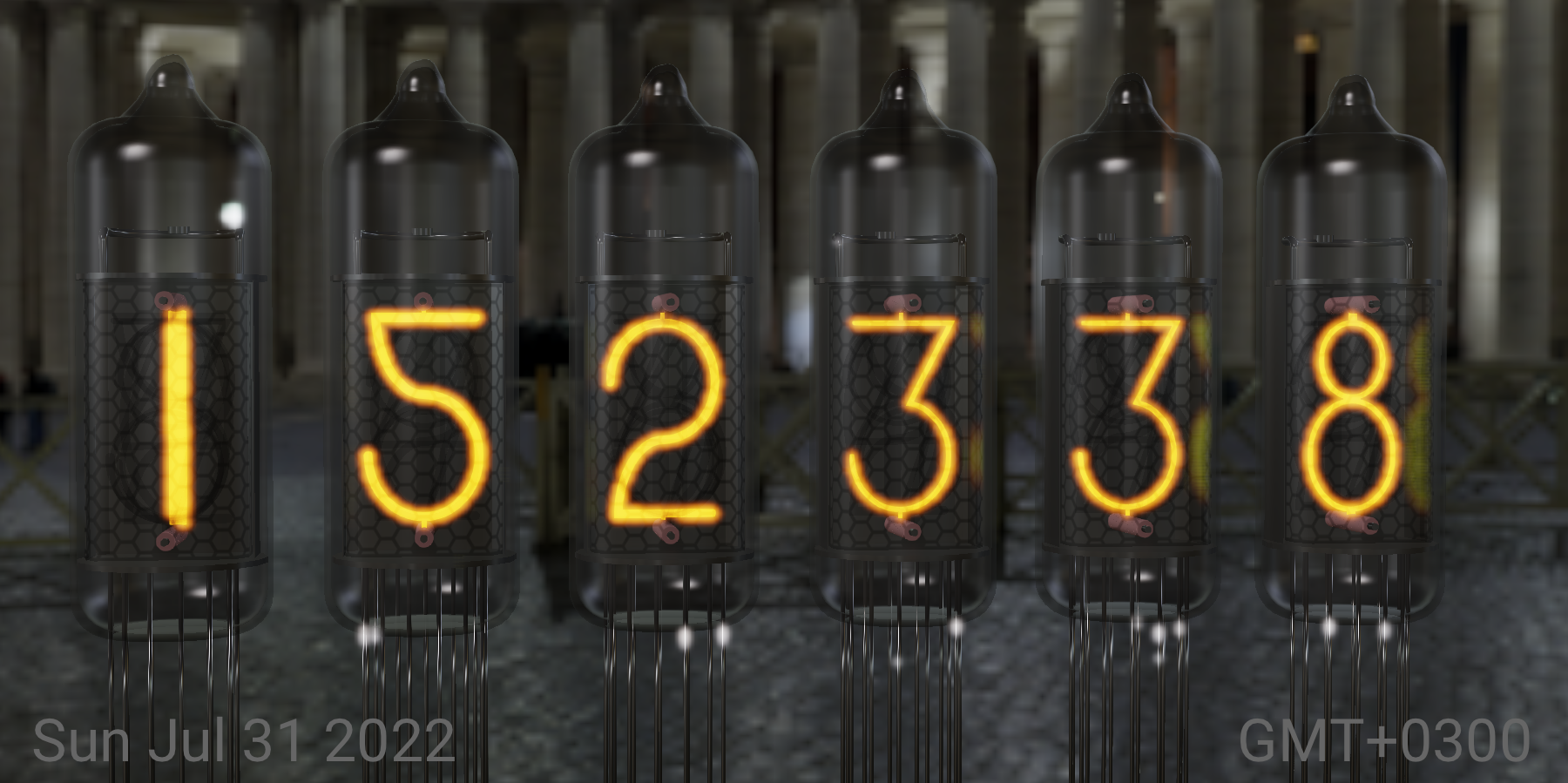

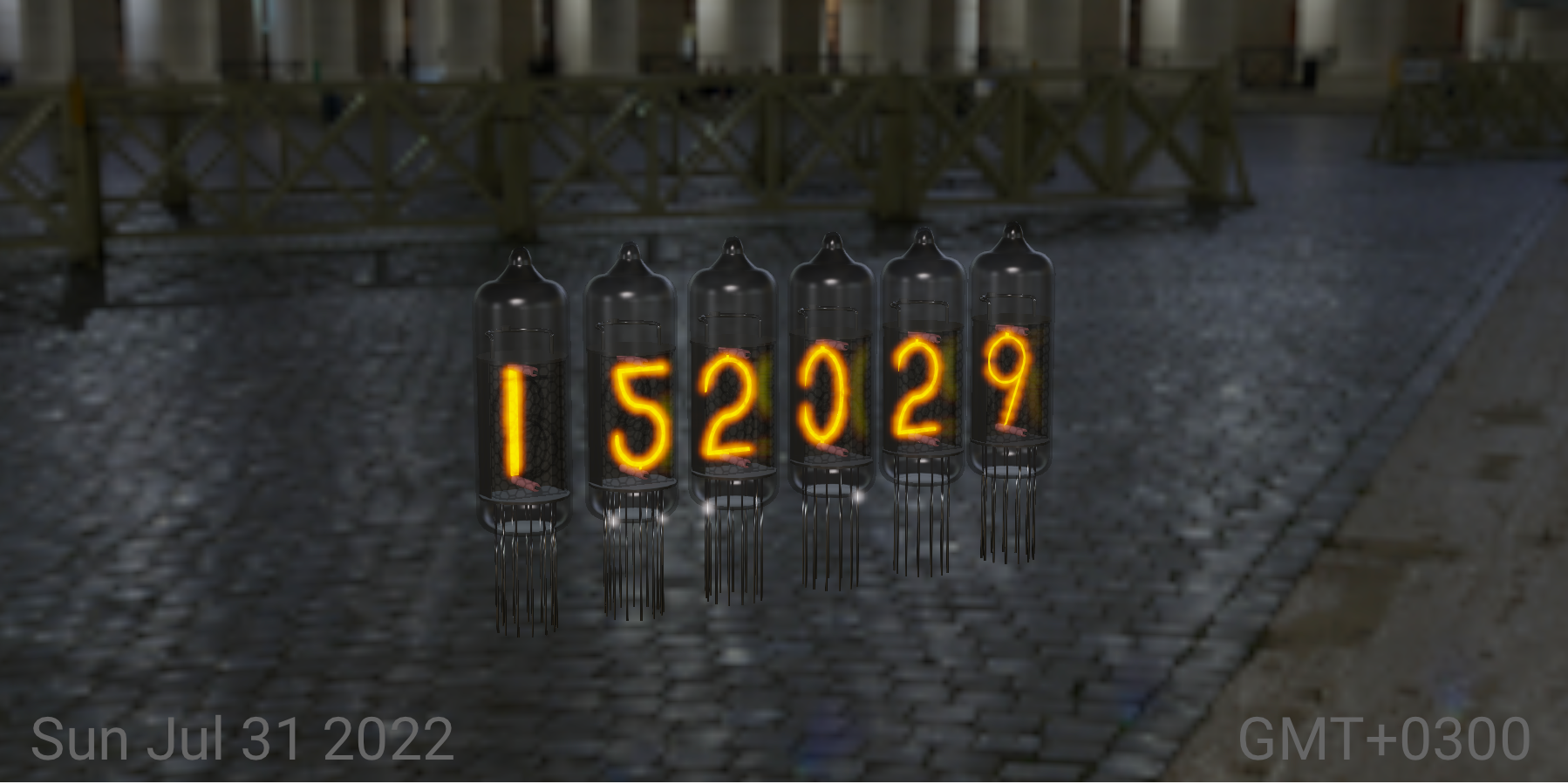

Virtuelle Nixie Uhr als 3D-Live Modell. Als Website aufgebaut so läuft
es fast überall wo auch ein Browser mit 3d Unterstützung läuft.
Betrachtungswinkel mit der Maus veränderbar, Zoom mit Mausrad. Schauts
euch mal an. Einmal geladen kann die Internetverbindung unterbrochen
werden. Solange die Browserseite nicht geschlossen wird läuft die Uhr
weiter. Habe ich selbst erstellt. Anpassungen mit Firmenname und
Grafiken sowie Links einfügen sind mit den verwendeten SW-Tools relativ
einfach. Siehe

https://forums.armory3d.org/t/improved-nixie-clock-desktop-mobile/4940

Bitte um Rückmeldung und Anregungen. Viel Spass damit. Auch eine
virtuelle LED Uhr mit 7-Segment Anzeige und Live Modell habe ich dort
eingestellt. Seht ihr sofort wenn ihr dort eine Ebene höher geht.

Habe vor mir einen ausgebauten Laptop Bildschirm mit China Ansteuerung
und Raspi als Riesen Nixie Uhr an die Wand zu hängen. Größer, billiger
und leichter anpassbar als normale Nixies. Gibt aber enorme Motivation
dann doch eine echte Nixie Uhr zu bauen. Schön wenn man beides hat.

: Bearbeitet durch User
von Manfred (Gast)


Lesenswert?

Joachim L. schrieb:
> Anregungen

Mal eine anständige "5" bauen, die nicht wie eine verdrehte 2 aussieht.

von Joachim L. (nixiefan)


Lesenswert?

Hallo, das wäre nicht mehr autenthisch. Das 3D-Modell stimmt weitgehend
mit einer echten IN14 Nixie Röhre überein. War viel Arbeit das so
hinzukriegen, die sind eben so. Bitte mal nach IN14 bzw. ин14 googeln,
dann siehst du was ich meine.

von Manfred (Gast)


Lesenswert?

Joachim L. schrieb:
> Hallo, das wäre nicht mehr autenthisch. Das 3D-Modell stimmt weitgehend
> mit einer echten IN14 Nixie Röhre überein.

Entschuldige, dass ich die originalen IN14 nicht kenne!
Ich hatte nur ZM1xxx in der Hand, da sieht die 2 "normal" aus.

von MaWin (Gast)


Lesenswert?

Joachim L. schrieb:
> Hallo, das wäre nicht mehr autenthisch. Das 3D-Modell stimmt
> weitgehend mit einer echten IN14 Nixie Röhre überein. War viel Arbeit
> das so hinzukriegen, die sind eben so. Bitte mal nach IN14 bzw. ин14
> googeln, dann siehst du was ich meine.

Daher kauft man die IN ja so ungern, der Geiz der Russen macht die
Anzeige einfach nur hässlich.

IN ist bloss ein Nachbau, Nixie kommt von Burroughs, und die hatten
ordentliche 5-er.

von Joachim L. (nixiefan)


Lesenswert?

Nachbau von welcher Röhre? Hast Du eine Typbezeichnung? Befürchte aber
das es die als NOS gar nicht mehr gibt. Naja, dann vielleicht nur eine
Virtuelle.Finde aber es hat seinen Reiz, wenn man sich auch das Original
als reale Uhr leisten kann.

von Tim G. (der_tim)


Lesenswert?

Und da werden schöne nixies gebaut.

https://www.daliborfarny.com/

https://youtu.be/wxL4ElboiuA

: Bearbeitet durch User
von Joachim L. (nixiefan)


Lesenswert?

Danke für den Link. Das Fertigungsvideo ist recht aufschlußreich. Und
die gibt es ja schon für´n Appel und ´n Ei (Goldener Apfel und Ei von
Fabergé empfohlen). Nur 135$ a pop. Zum Glück habe ich noch eine ganze
Kiste voll mit IN14 und IN12A. Schon vor Jahren gekauft, jetzt sind die
ja auch schon ganz schön teuer. Die werd´ ich erst mal verbasteln.
Außerdem sind die Fabergé Eier momentan eher schwierig zu bekommen ;-)

von Michael U. (amiga)


Lesenswert?

Hallo,

verschiedene Nixies liegen hier auch noch rin, rissische und auch Z570M.
Ich mag die Panaplex-Anzeigen...
Beitrag "Re: Fragen zu Nixie-Röhren"

Gruß aus Berlin
Michael

von DerEgon (Gast)


Lesenswert?

Vorschlag: Mach die Nixie-Röhre konfigurierbar. Da können Freunde der
russischen Spar-Fünf und Freunde lesbarer Zahlen beide mit
glücklichwerden.

von Joachim L. (nixiefan)


Lesenswert?

Hallo Michael,
Panaplex, hmm. Danke für den tollen Tip. Die kannte ich noch gar nicht.
Das wäre evtl. ein Kandidat für mich. Welches Modell gefällt dir den am
besten?

@Egon Das wäre eine Idee. Schaun wir mal (Copyright Kaiser Franz).

: Bearbeitet durch User
von Olaf (Gast)


Angehängte Dateien:

Lesenswert?

> Als Website aufgebaut so läuft
> es fast überall wo auch ein Browser mit 3d Unterstützung läuft.

Was ist eigentlich der Sinn/nutzen der ganzen Sache?

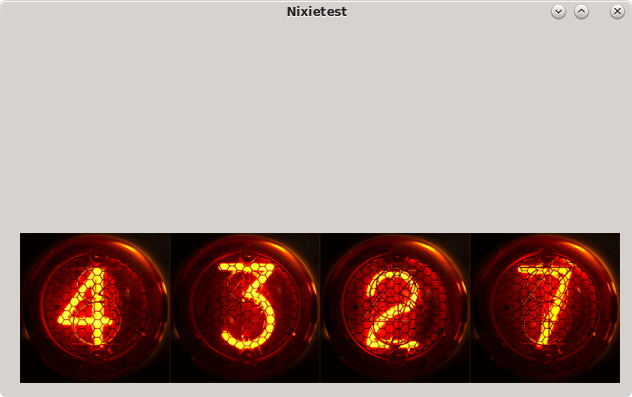

Ich hab das auch mal gemacht, allerdings als Qt Objekt. So koennte ich
das in jedem Programm einfach so nutzen. (siehe Beispiel)

Allerdings fehlt mir noch eine brauchbare Idee wie ich ein Punkt/Komma
da stylisch einfuegen kann, weshalb ich es tatsaechlich noch nicht
genutzt habe. So ein Punkt braucht man ja eigentlich immer.
Falls also einer eine IDee hat wie ich das loesen kann....

Olaf

von Joachim L. (nixiefan)


Lesenswert?

Hallo Olaf, als Website läuft ein einziges Kompilat auf allen Targets
mit 3D-fähigem Browser. Da nicht nur die Hardware- (NOS Nixies) sondern
auch die Energiekosten steigen, bringt das doch was. Der ursprüngliche
Gedanke war, LED Bildschirme von alten Läppis als superflache Wanduhr zu
recyceln. Dafür gibt es fertige Steuerungen (LCD controller) für einen
Zwanni in der Schweinebucht. Geht an HDMI. Man muss genau darauf achten,
das das Kabel Controller-LCD auch zum Typ des Displays passt, sonst ist
das Geld rausgeworfen. Diese Kabel sind einzeln schwer erhältlich, also
den passenden Kit kaufen. Mit einem alten Raspi oder Orange Pi kann man
das auch länger/dauerhaft laufen lassen.

Falls jemand eine Standalone Binary braucht: Habe ich für Win und Linux
schon gezippt. Lade ich auf Anfrage gerne hoch (20-25 MB, benutzt Krom).
APK für Android geht nur mit abgeänderter Steuerung. Mache ich demnächst
mal.

Sinn:
Man kann sich dauerhaft über einen schönen Anblick freuen. Generation Z
weiss i.d.R. aber nichts damit anzufangen, die kennen keine Nixies mehr
und wundern sich nur was das soll und ist. Außerdem hält es das
Hürnschmalz schön geschmeidig...

Punkt bzw. Komma gibt es als extra Röhre. Musst du gucken was da
stylistisch passt.

: Bearbeitet durch User
von Manfred (Gast)


Lesenswert?

Joachim L. schrieb:
> Generation Z
> weiss i.d.R. aber nichts damit anzufangen, die kennen keine Nixies mehr

Wir hatten im Werk einen 3D-Meßtisch mit Nixieanzeigen. Das müsste gut
20 Jahre her sein, dass es Ausfälle gab und Mitutoyo für fünfstellige DM
auf neuere Anzeigen umrüsten wollte.

Ein Kollege von mir hat dann drin herumgefingert und "Aua, die Schaltung
beißt, da sind ja 150 Volt" - der kannte die Funktionsweise nicht.

Ich habe dann wochenlang hartnäckig gebohrt, irgendwann war der
Vertreter bei einem anderen Kollegen im Haus und fragte, wo er mich denn
findet, "wegen der Nixie-Röhren". Kurz drauf rief mich der
Jung-Ingenieur an und fragte ganz vorsichtig, als ob es ihm peinlich
war, ob ich ihm mal erklären könnte, was das denn sei :-)

Lange her, aber einer unserer Lieferanten hat mir tatsächlich Ersatz
besorgt, für teuer Geld aus Übersee.

Wer kennt noch die Frequenzzähler HEB-Herzog mit Nixies, waren nicht
wirklich gut, aber billig?

von Michael U. (amiga)


Lesenswert?

Hallo,

Joachim L. schrieb:
> Panaplex, hmm. Danke für den tollen Tip. Die kannte ich noch gar nicht.
> Das wäre evtl. ein Kandidat für mich. Welches Modell gefällt dir den am
> besten?

es gab wohl nur 2 Hersteller überhaupt, sind recht selten, mir sind
meine durch Zufall zugeflogen. Sind eben 7-Sgment-Anzeigen mit der
Technologie von Nixies. Die LED-Anzeigen haben dann recht schnell für
das Ende gesorgt.
Ich habe mir vorsichtshalber noch Reserve beschafft,
Meine sind SP-353, der Hersteller gibt 10 Jahre erwartete Lebensdauer
an, naja, meine laufen ja jetzt schon 6 Jahre 24/7...

Emuliert gibt es hier noch ein Fundstück aus dem netz:
https://community.m5stack.com/topic/1087/m5stickc-nixie-tube-clock

Gruß aus Berlin
Michael

: Bearbeitet durch User
von Oliver S. (oliverso)


Lesenswert?

Joachim L. schrieb:
> Generation Z
> weiss i.d.R. aber nichts damit anzufangen, die kennen keine Nixies mehr

Ganz ehrlich, die Dinger sind schon sehr, sehr, sehr lange vor
Generation Z ausgestorben.

Oliver

von Joachim L. (nixiefan)


Angehängte Dateien:

Lesenswert?

Hallo Leutz,

@ Manfred Schöne Geschichte. Herzog FZ kannte ich nicht. Habe mal einen
vierstelligen Nixiezähler im Plastikgehäuse ind der Bucht geschossen (30
Öcken).
Ausprobiert und eine gewaltige Drift festgestellt. Habe den schnell
wieder ausgeschaltet, da ich den erstmal restaurieren muß. Elkos
auswechseln und mal nachlöten, damit man das Dingen mal durchmessen
kann. Leider weiß ich die Marke nicht und hab´ in momentan tief irgendwo
in einer Kiste verbaggert. Die Spannungsversorgung der Roehren muss ich
zuerst überprüfen, sonst brät es mir noch die Nixies.

@ amiga Da ich keine entsprechende HW habe kann ich die Panaplex nicht
detailgetreu modellieren. Habe mal einen ersten Entwurf mit Blender
gemacht. Siehe Anhang. Wird wohl nur eher ähnlich. Der Glow Effekt wird
erst bei Laufzeit hinzugefügt, da sieht man auf dem Entwurf nichts
davon. Werkzeuge: Blender3D und 7-Segment Addon
(https://github.com/xDUDSSx/segment-display-blender-addon)

@ Oliver Die wenigsten Leute kennen Nixies, unabhängig vom Alter. Ist
halt doch eher was für Leute mit entsprechendem intrinsischem Interresse
(In Schmierfink- und Politikerkreisen auch "Die Ekschperde" genannt).
Meine Bemerkung sollte auch nur eine leicht witzige kleine Stichelei
darstellen. Nevermind.

von Manfred (Gast)


Lesenswert?

Joachim L. schrieb:
> Herzog FZ kannte ich nicht.
Schon etwas her:
https://www.radiomuseum.org/m/heb_d_de_noindex_1.html
https://www.radiomuseum.org/r/heb_digicount_universal_coun.html

> Die wenigsten Leute kennen Nixies, unabhängig vom Alter.

Den Namen nicht, aber trotzdem schon mal gesehen, zumindest die ältere
Generation. Die ersten Fernsehgeräte mit Fernbedienung, damals noch
Ultraschall, hatten eine Nixie als Programmanzeige, 70er Jahre.

Finden kann ich dazu einen unbezahlbaren Exoten, den ich als Lehrling
sogar in echt gesehen habe:
https://www.radiomuseum.org/r/nordmende_spectra_color_studio_s.html#images

oder den:
http://obsoletetellyemuseum.blogspot.com/2012/10/nordmende-spectra-color-l2ut-year-1972.html

von Joachim L. (nixiefan)


Angehängte Dateien:

Lesenswert?

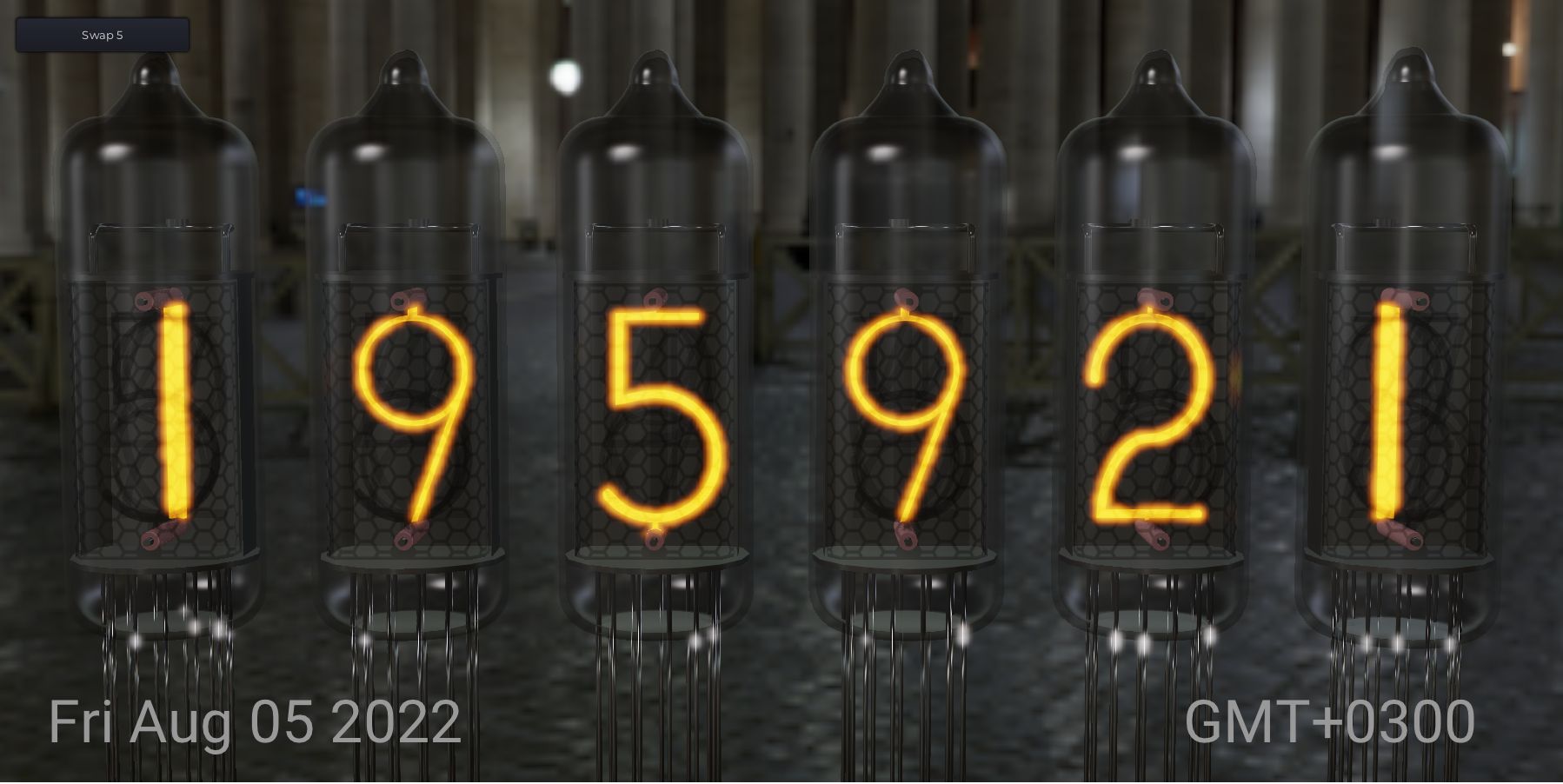

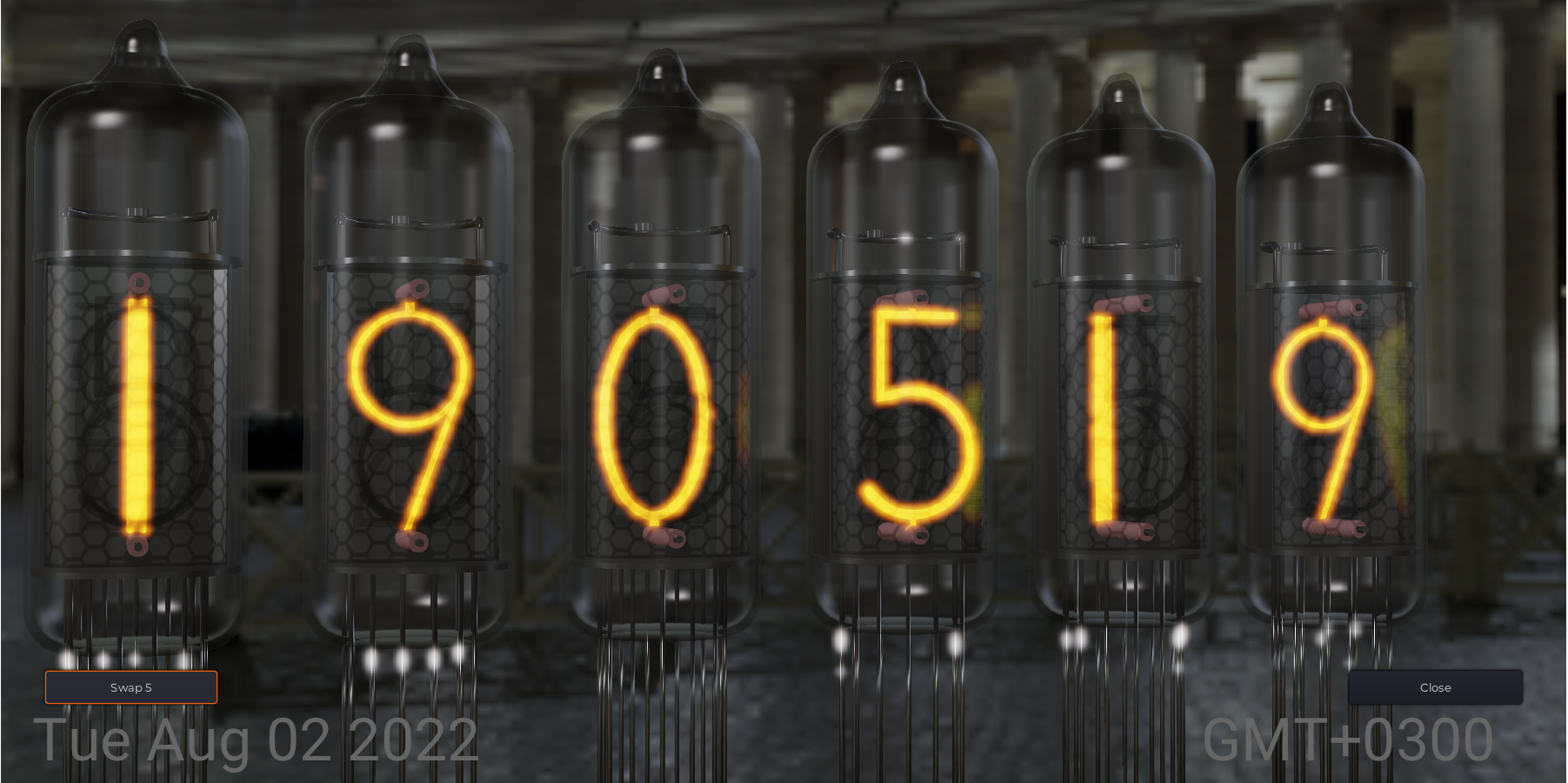

Update: Einige hier im Fred wünschten sich eine schönere Fünf. Habe
einen Tauschknopf (Neudeutsch:"Swap button") hinzugefügt, mit dem man
hin- und herschalten kann. Auf dem Handy ist das etwas fummelig. Man
tippt den "Knopp" an, bis er rot umrandet ist (muss man evtl. ein
bisschen trainieren). Ist er erstmal rot umrandet, lässt er sich normal
bedienen.

Das Update findet ihr im oben verlinkten ursprünglichen Fred links unten
(Swap5 Link). Viel Spaß!

@ Manfred Sehr interessante Links. Aber der Spectra Color Studio S
schlägt alles, das Ding ist ja oberg... . Haben will. Ist aber
wahrscheinlich, wie du schon sagst, unbezahlbar. War ja damals schon die
Studioversion und nicht für Otto mit Normalbauch.

: Bearbeitet durch User
von Joachim L. (nixiefan)


Angehängte Dateien:

Lesenswert?

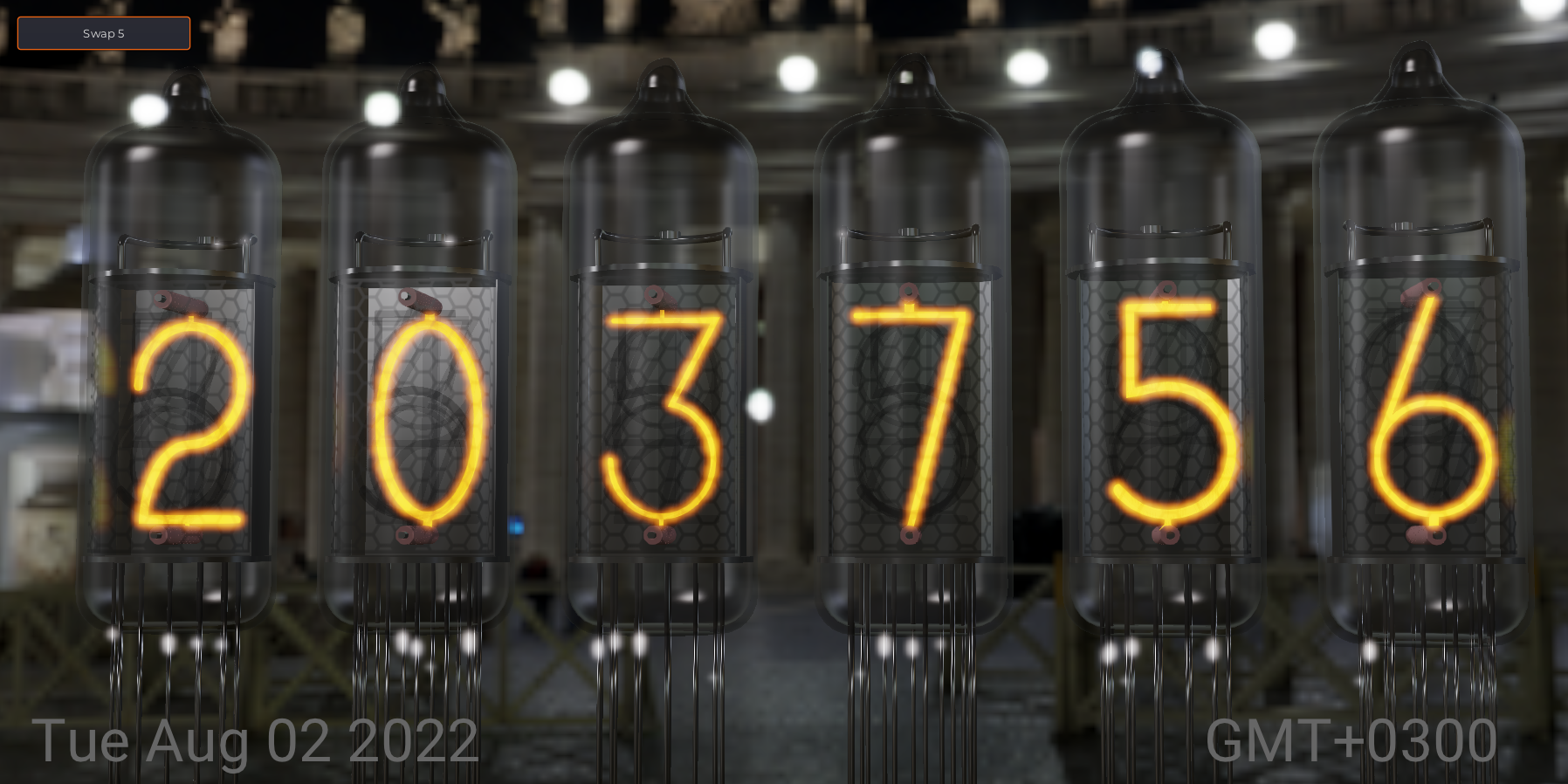

Hallo,

Die Swap5 Version zeigt jetzt auch endlich Wochentag, Datum und die
Zeitzone an.
Die andere Version habe ich so gelassen für die Puristen unter euch.

von Manfred (Gast)


Angehängte Dateien:

Lesenswert?

Joachim L. schrieb:
> New_swap5.png

Siehst Du einen Unterschied?
https://www.mikrocontroller.net/articles/Bildformate

von Frank G. (frank_g53)


Lesenswert?

Joachim L. schrieb:
> Habe vor mir einen ausgebauten Laptop Bildschirm mit China Ansteuerung
> und Raspi als Riesen Nixie Uhr an die Wand zu hängen.

Hier wird auch eine nette Uhr mit frei konfigurierbaren LCD gezeigt:
https://youtu.be/ygjonCPPcGM?t=98

Die Nixie-Bitmaps sind schon beeindruckend...

von Joachim L. (nixiefan)


Angehängte Dateien:

Lesenswert?

@ Frank G.: Danke für das Lob, sind aber keine Bitmaps sondern ist ein
Echtzeit Rendering mit Armory3D engine plugin für Blender. Die Röhre ist
ein optimiertes 3D-Modell, die einzige Bitmap da drinnen ist die
Alpha-Map für das Gitter. Siehe Screenshot.

@ Manfred: Probier einfach mal das Update (zweiter Link auf
https://forums.armory3d.org/t/improved-nixie-clock-desktop-mobile/4940)
aus, dann siehst du was ich meine.

von Michael D. (mike0815)


Lesenswert?

Trennzeichen(alle 2 Stellen), Doppelpunkt oder Punkt, währen vielleicht
noch eine Option?
ja, nein, vielleicht?

von Joachim L. (nixiefan)


Lesenswert?

Wäre eine Option. Habe aber leider keine Doppelpunkt-Röhre zum
Nachmodellieren.
Hatte ich auch bei meiner ersten IN14 Uhr weggelassen, obwohl der
China-PCB sich optional damit bestücken liess. Wenn Du bei Ebay mal nach
"nixie in14 pcb" suchst, siehst du auch meine Platine (für 6 x IN14).
Falls das einer kaufen möchte, nehmt die mit dem Plexiglas Gehäuse. Die
ist sogar billiger und bestimmt für manche auch gesünder.

von DerEgon (Gast)


Lesenswert?

Joachim L. schrieb:
> und bestimmt für manche auch gesünder

Klingt ominös.

von Thomas F. (tommf)


Lesenswert?

Sieht zwar gut aus, am PC ist das für mich aber nicht nutzbar.

Sobald man mit der Maus ins Fenster mit der Uhr kommt, dreht sich diese
mit. Bewegt man danach die Maus aus dem Fenster, bleibt die Uhr in einem
Winkel stehen, in dem sie sich nicht ablesen lässt. Kann man die Drehung
abschalten oder zumindest zurücksetzen?

von Joachim L. (nixiefan)


Angehängte Dateien:

Lesenswert?

@DerEgon: Ja, dann denkt man auch mal darüber nach. Besser mit Gehäuse
da HV dabei.

@ tommf: Danke, gute Anregung. Mal sehen, ob mir da was brauchbares
einfällt.
Momentane Abhilfe wären

1. Hat die Katze genug mit der Maus gespielt, lädt sie einfach die Seite
neu und tastet die arme Maus nicht mehr an.

2. und will man den Traffic vermeiden, kann man sich die ganze Webseite
von Github runterladen und auf einem lokalen Miniserver betreiben.

3. oder nimm meine LEDclock,da passiert das nicht. Habe ich gerade auf
den neuestens Stand gebracht, siehe Bild.

https://forums.armory3d.org/t/armory3d-ledclock-6-digit-7-segments-update-weekday-date-and-timezone/4936

: Bearbeitet durch User
von Joachim L. (nixiefan)


Lesenswert?

Ergänzung zu obigem Beitrag;
4. Auf einem Phone einfach ein- oder, falls erforderlich, zweimal die
Ausrichtung wechseln (90 Grad drehen). Das setzt auch den Zoom zürück.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
