[V] Netzteil nostalgisch leicht defekt

[Wolfgang S. (wolfgang_s278)]

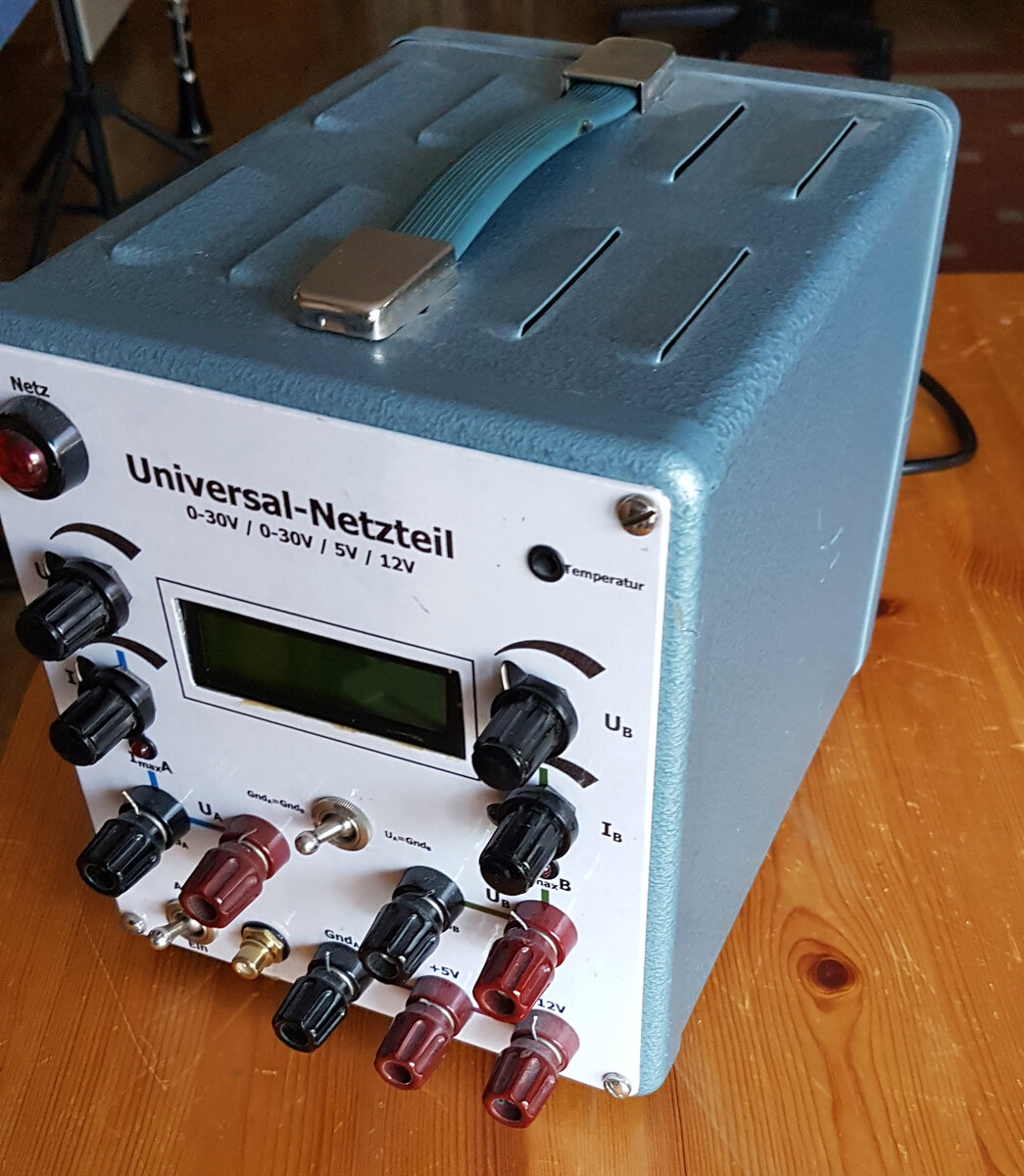

Ich biete hier ein "altes" Doppel - 4-fach Netzteil an.

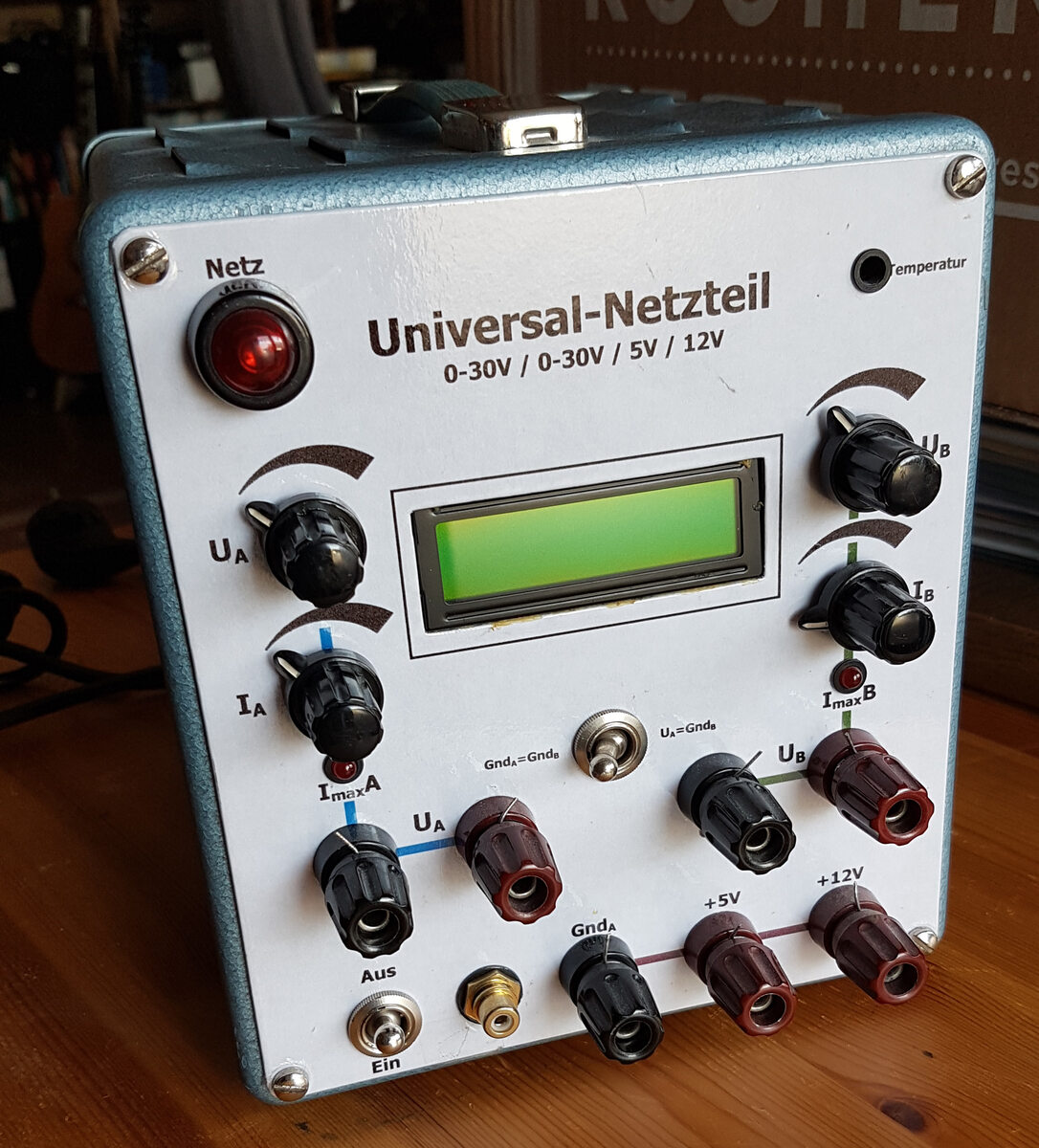

Aufgebaut in einem alten Leybold-Gehäuse mit historischen Buchsen.
Ca. 15 - 20 Jahre alt, Selbstbau ohne Anspruch auf Perfektion
Intern Ringkerntransformator für die höheren Spannungen
       kleiner Transformator für 5V / 12V

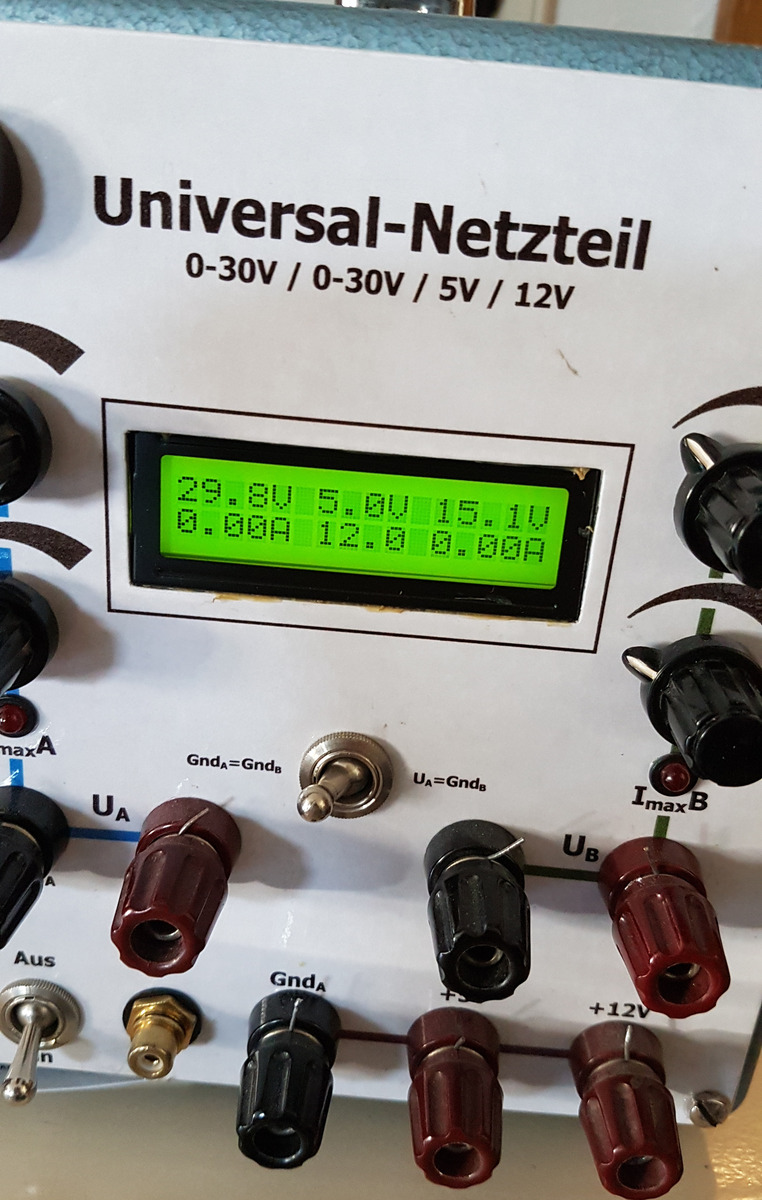

Anzeige erfolgt mit einem Atmega8 auf 2 x 16 LCD
Warnton bei Kurzschluss

0 - 30V ca. 3A mit regelbarer Strombegrenzung *
0 - 30V ca. 3A mit regelbarer Strombegrenzung
12V konstant mit 7812
 5V konstant mit 7805
12V an Cinchbuchse

Abmessung: 17cm x 18cm x 25cm
Gewicht: ca. 5kg

* der linke Teil läßt sich nur zw. ca. 20V - 30V regeln (defekt)
Die aktuellen Materialkosten von Transformatoren, Schaltern, Reglern und
Buchsen liegen bei 50.-€.

Interesse?
Einfach mal eine PM schreiben und einen Preisvorschlag nennen.

Hinweise auf einen Schrottplatz sind überflüssig.

[Harald W. (wilhelms)]

Wolfgang S. schrieb:

> Ich biete hier ein "altes" Doppel - 4-fach Netzteil an.

Und zu welchem Preis willst Du das anbieten?
Gibt es einen Schaltplan von dem Netzteil?

[Wolfgang S. (wolfgang_s278)]

Es gibt eine Schaltung von Elektor, bei der direkt am Trafo mit einer
Diode eine negative Hilfsspannung erzeugt wird, so dass auch eine
Regelung bis runter zu 0V möglich wird.

Ich denke an 35.-€ + VK

[Andrew T. (marsufant)]

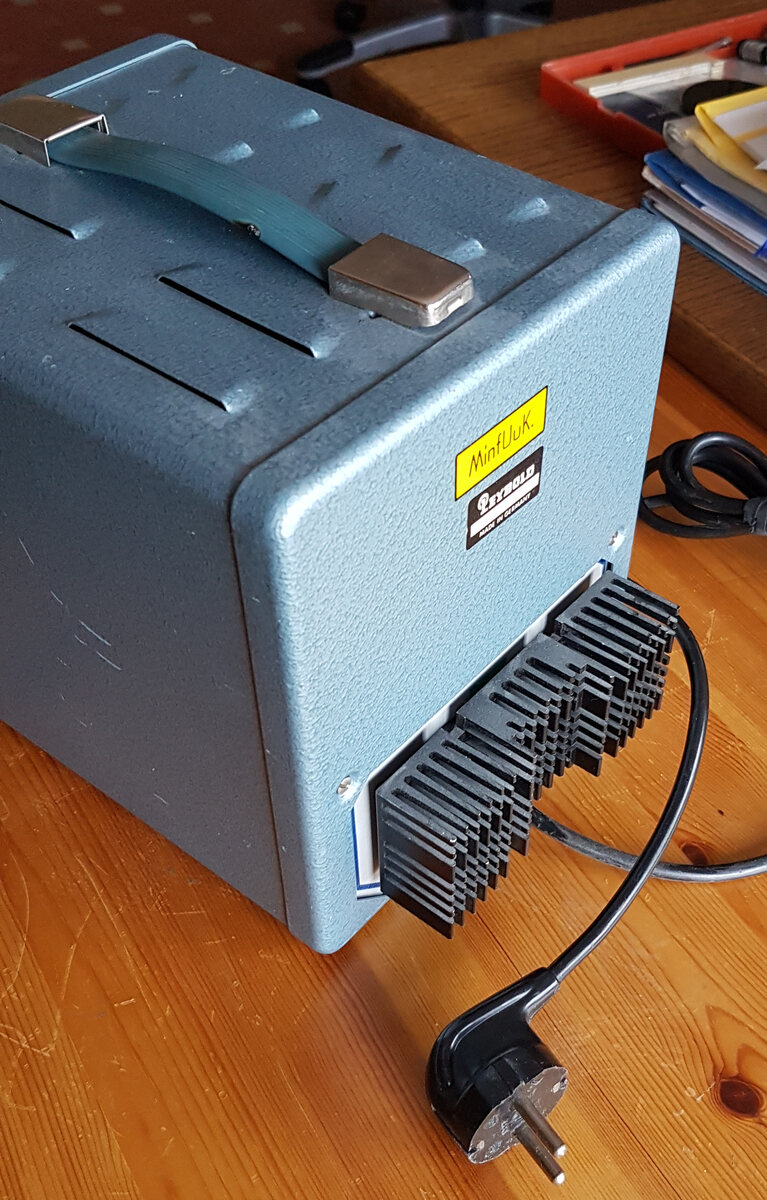

Die Beschriftung auf der Rückseite:

MinfUuK.

steht das evtl. für "Ministerium für Unterricht und Kultur"   ?

Coole Idee übrigens die Leybold/Phywe Gehäuse so wieder zu verwenden.
Ich habe auch einige dieser Umbauten gefertigt.

[Wolfgang S. (wolfgang_s278)]

Andrew T. schrieb:
> MinfUuK.
>
> steht das evtl. für "Ministerium für Unterricht und Kultur"

Genau.

In dem Gehäuse war einmal ein altes (defektes) Netzteil für den Betrieb
von Röhrengeräten. Das kennen wahrscheinlich die älteren Semester noch
aus dem Physikunterricht.

[Andrew T. (marsufant)]

Wolfgang S. schrieb:
> In dem Gehäuse war einmal ein altes (defektes) Netzteil für den Betrieb
> von Röhrengeräten. Das kennen wahrscheinlich die älteren Semester noch
> aus dem Physikunterricht.

Aha, ja das Rö-Netzteil 7532 vermutlich -- ist auch heute noch sehr
gesucht von den Röhrenfans.
Auf ebay kaum erhältlich, und wenn dann ordentlich teuer :)

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

> MinfUuK.
> steht das evtl. für "Ministerium für Unterricht und Kultur"
Liest sich wie "Mindfuck", passt auch ganz gut.

[T. M. (tomtomtom)]

Wolfgang S. schrieb:
> Es gibt eine Schaltung von Elektor, bei der direkt am Trafo mit einer
> Diode eine negative Hilfsspannung erzeugt wird, so dass auch eine
> Regelung bis runter zu 0V möglich wird.
>
> Ich denke an 35.-€ + VK

Heißt das, das die Spannungen im jetzigem Zustand nicht bis 0 V
runtergehen ?

M.f.G.
tom

[Tim D. (Gast)]

Wolfgang S. schrieb:
> Ich denke an 35.-€ + VK

Dasselbe gibt es auf einer anderen Plattform schon für 29€ zzgl.
Versand.

Wenn es den Quellcode zum ATMega gibt, wäre ich vielleicht interessiert.

[Andre G. (andgst01)]

Tim D. schrieb:
> Dasselbe gibt es auf einer anderen Plattform schon für 29€ zzgl.
> Versand.

Aber nicht in so einem schönen "altmodischen" Gehäuse ...

[Al. K. (alterknacker)]

Solche Preisvergleiche sind völlig Sinn frei,
ohne richtige Kenntnisse über das Gerät.

[Wolfgang S. (wolfgang_s278)]

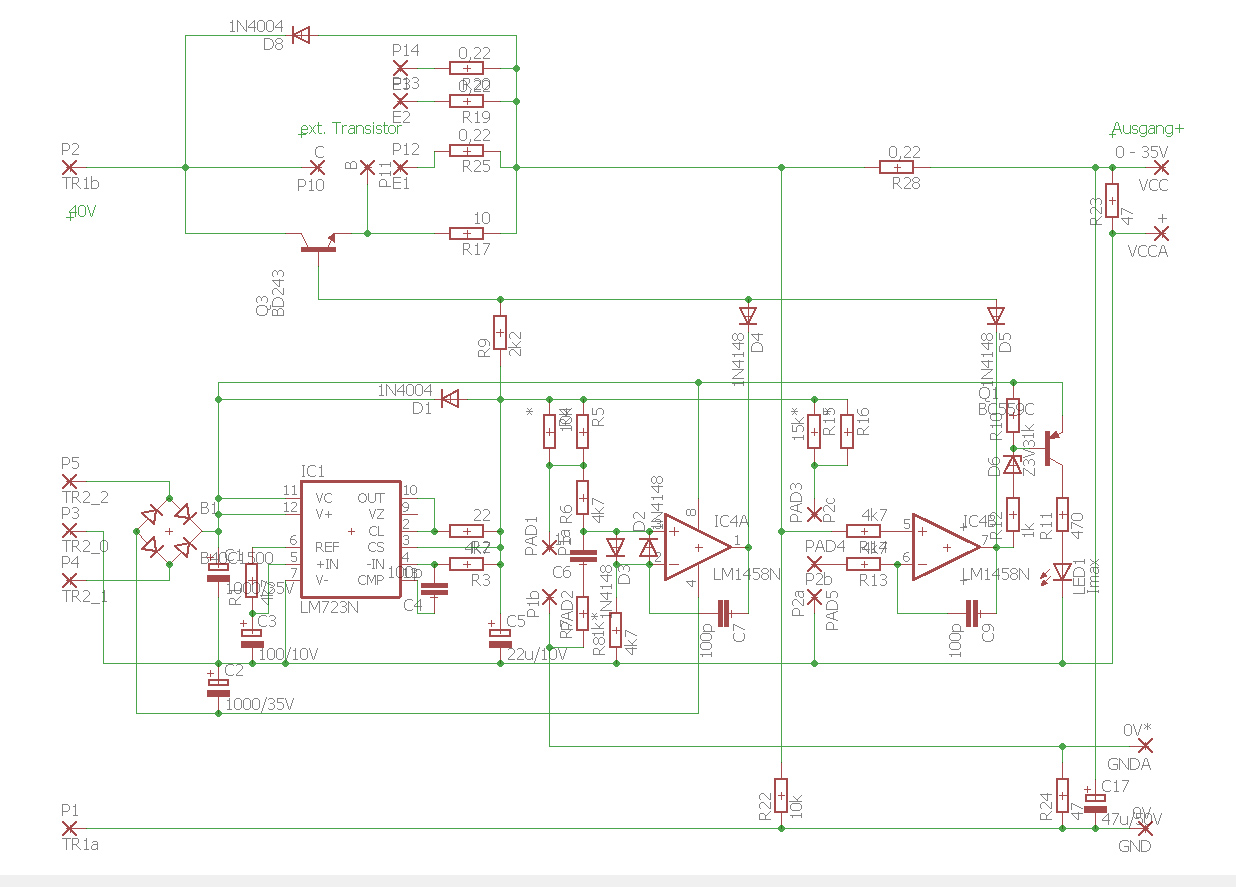

Ich denke, dass ich für die 0V - 30V Teile den hier hochgeladenen
Schaltplan verwendet habe.
Sehr wahrscheinlich ist einer der Endstufentransistoren defekt. War vor
ca. 10 Jahren schon einmal defekt, soweit ich mich erinnern kann.

Den Code für Atmega8 habe ich damals in BASCOM oder PASCAL geschrieben.
Ich werde mal alte CDs durchsuchen.

[Tim D. (Gast)]

Andre G. schrieb:
> Aber nicht in so einem schönen "altmodischen" Gehäuse ...

Al. K. schrieb:
> Solche Preisvergleiche sind völlig Sinn frei,
> ohne richtige Kenntnisse über das Gerät.

Dann wäre es ja weder dasselbe noch das gleiche Gerät, aber ich schrieb
ja "dasselbe".

[T. M. (tomtomtom)]

und... gehen die geregelten Spannungen nun auf 0V zurück, oder nicht ?

[Wolfgang S. (wolfgang_s278)]

T. M. schrieb:
> und... gehen die geregelten Spannungen nun auf 0V zurück, oder nicht ?

Die geregelte Spannung geht auf 0V runter !

Ich glaube ich habe nur einmal Spannungen unter 1V gebraucht, als ich
einen Transistor ausgemessen und eine kleine Spannung über einen
Vorwiderstand der Basis zugeführt habe.

[Wolfgang S. (wolfgang_s278)]

Andrew T. schrieb:
> Aha, ja das Rö-Netzteil 7532 vermutlich -- ist auch heute noch sehr
> gesucht von den Röhrenfans.

Es war nicht dieses Gerät.
Etwas älter mit einer Frontplatte aus Alu.

Die jetzige Frontplatte besitzt eine Folie zum Schutz der Beschriftung
die bis jetzt ohne die geringste Beschädigung gehalten hat.

[Wolfgang S. (wolfgang_s278)]

Nochmal:
Wegen eines Defektes lässt die linke Seite sich nicht bis 0V
runterregeln.

Im mängelfreien rechten Teil ist eine Spannung ab 0V möglich !

[Harald W. (wilhelms)]

Wolfgang S. schrieb:

> Nochmal:
> Wegen eines Defektes lässt die linke Seite sich nicht bis 0V
> runterregeln.
>
> Im mängelfreien rechten Teil ist eine Spannung ab 0V möglich !

Da man die Potentiale bei Messungen rechts und links ja vergleichen
kann, sollte eine Reparatur nicht allzu schwierig sein.

[Oliver W. (oli2)]

Hi!

@ Wolfgang S.
Hast du meine PN von gestern erhalten?

Oli

[Wolfgang S. (wolfgang_s278)]

habe ich erhalten und heute geantwortet.

[Wolfgang S. (wolfgang_s278)]

Update:

1. Auf Wunsch eines Interessenten habe ich den Endstufentransistor
ausgetauscht.
Leider wird keine Spannung angezeigt (0V). Dieser Transistor war
jedenfalls defekt.

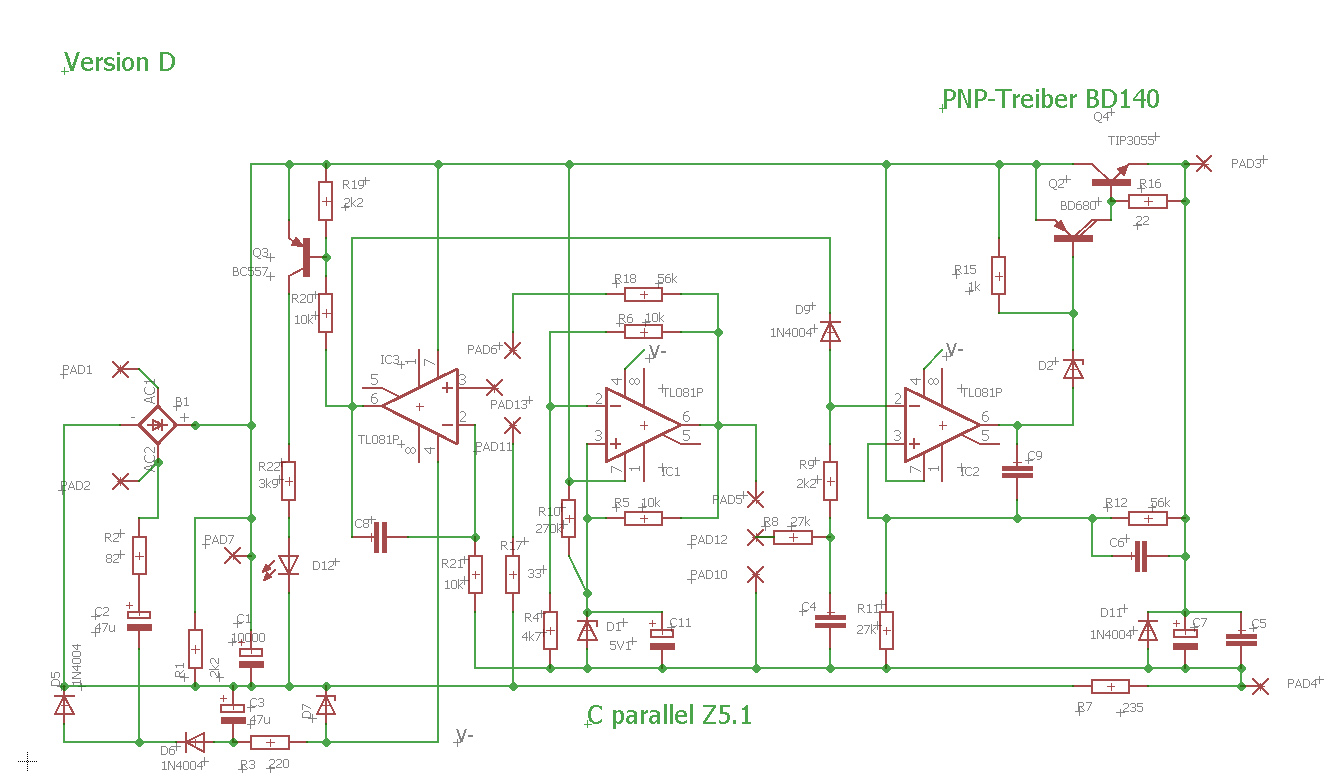

2. Ich habe auch den Originalschaltplan wiedergefunden. Siehe Upload.
Das ist die Regelung, die über dem +-Potential der Ausgangsspannung
arbeitet. (ELEKTOR)

3. Zu dem Plan werde ich dem Käufer natürlich meine Eagle-Dateien zur
Verfügung stellen.

4. Ich habe leider keine Zeit für weitere Reparaturversuche, deshalb
auch der Verkauf.

[Eppelein V. (eppelein)]

Wolfgang S. schrieb:

> 2. Ich habe auch den Originalschaltplan wiedergefunden. Siehe Upload.
> Das ist die Regelung, die über dem +-Potential der Ausgangsspannung
> arbeitet. (ELEKTOR)
>

Servus Wolfgang,

welcher Jahrgang von Elektor war das bitte?

MfG
Eppelein

[Wolfgang S. (wolfgang_s278)]

Eppelein V. schrieb:
> Servus Wolfgang,
>
> welcher Jahrgang von Elektor war das bitte?

Keine Ahnung, habe nur noch den Plan, den ich bei Eagle gezeichnet habe.

[Oliver W. (oli2)]

Hi!

Müsste das hier sein (Elektor Dezember 1982):
Beitrag "Labornetzteil Elektor1982"
https://archive.org/details/ElektorMagazine/Elektor%5Bnonlinear.ir%5D%201982-12/page/n15/mode/2up?view=theater

Der erstgenannte, sieht dem hier ähnlich:
https://www.electronics-lab.com/project/0-30-vdc-stabilized-power-supply-with-current-control-0-002-3-a/

Gibts mittlerweile auch als Bausatz beim Ali:
https://de.aliexpress.com/item/32780330525.html

Irgendwo gab es da auch mal eine Seite mit Verbesserungen...
gefunden:
http://www.corvintaurus.de/werkstatt3_china_labornetztei_rote_platinen_1-2.php
https://chinese-electronics-products-tested.blogspot.com/p/hesai-30v-3a-power-supply-kit-tested.html


Oli

[Eppelein V. (eppelein)]

Oliver W. schrieb:
> Hi!
>
> Müsste das hier sein (Elektor Dezember 1982):
> Beitrag "Labornetzteil Elektor1982"
>
https://archive.org/details/ElektorMagazine/Elektor%5Bnonlinear.ir%5D%201982-12/page/n15/mode/2up?view=theater
>

Merci!

Dieses NG 1982-12 hatte ich schon x-Male gebaut und verschenkt.
Selbst zwei davon unter anderem im Einsatz - unverwüstlich.

MfG
Eppelein

[Wolfgang S. (wolfgang_s278)]

- verkauft -
