Forum: Digitale Signalverarbeitung / DSP / Machine Learning Etwas aus der Mathe-Ecke für Computergrafiker


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von J. S. (engineer) Benutzerseite


Angehängte Dateien:

Lesenswert?

Restklassen-Rechnung reloaded:

Die aus der Akustik bekannten QRD (quadratic residue diffusers) basieren
auf Resten, die nach einer Modulo-Funktion auf das Quadrad einer
Koordinate entstehen. Mit diesen und den logischen Nachfolgern CRD
(cubic) habe ich seinerzeit herumprobiert. Jetzt kommen die Restklassen
der "X hoch 4":

Diese bilden sehr schöne Muster heraus, die sich wiederholen und die
sich auch als Wandmuster machen würden. Der Wert für akustische Zwecke
ist noch ungeklärt - zumindest taugen sie aber für Video- und
Bildberechnung - falls jemand an Weihnachten nach einem Projekt sucht
:-)

Das Interessante ist, dass es neben den Primzahlen, die normalerweise
benutzt werden, auch gerade Zahlen gibt, die sehr hübsche Muster

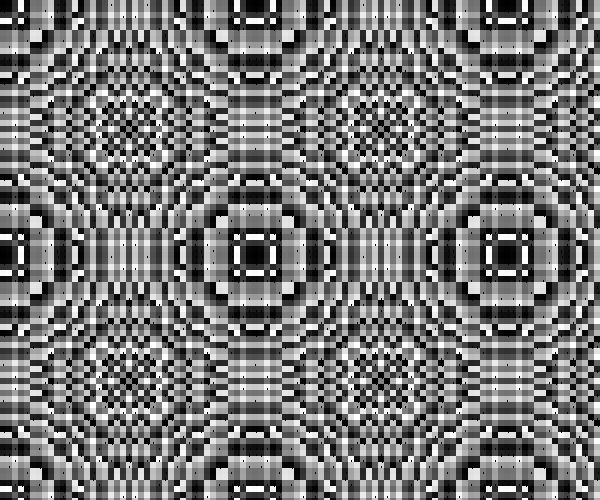

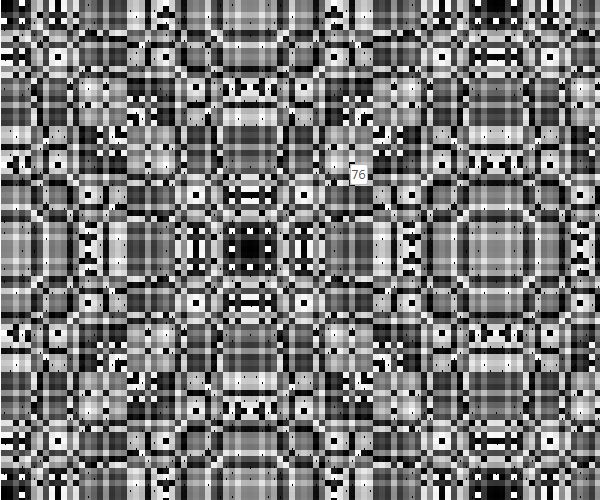

generieren: Die 82 ist z.B. eine solche und auch die 84, wobei diese
eine sehr vielversprechende Rundstruktur liefert, die sich als Diffusor

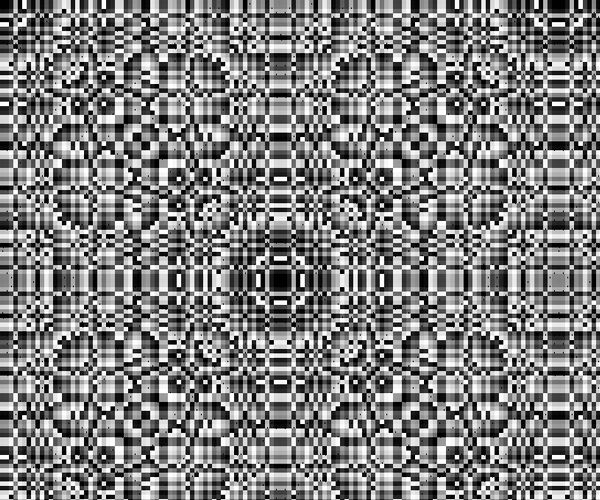

eigenen müsste. Weitere wären 94, 122, 126.  Vielversprechend scheinen
mir auch 99 und 107. Die 80 und die 86 taugen hingegen gar nicht. Kann
man sich mal überlegen, warum das so ist.

von J. S. (engineer) Benutzerseite


Angehängte Dateien:

Lesenswert?

Wer ein bisschen optische Dynamik in seinen Raspberry (oder womit er
auch immer experimentiert) bringen möchte, kann z.B. die drei Farben mit
unterschiedlichen Modulo-Werten berechnen:

Die angehängte Grafik arbeitet mit 63, 2*63 und 3*63 für R,G,B. Die
Basis 63 stellt dabei sicher, das die Muster passen. Das muss aber nicht
sein:

Ebenfalls ausprobieren kann man eine Modulozahl, die aus 3 Primzahlen
besteht und bei der jeweils eine andere weggelassen wird,  z.B.  k*3*5,
k*5*7, k*3*7. Auch dann wiederholt sich das Muster - allerdings später.

von Horst V. (hoschti)


Lesenswert?

Interessant wären jetzt noch Formeln zur Berechnung. Klar kann man da
Tante G fragen. Aber wenn du schon damit gearbeitet hast, hilf doch
solchen Leuten wie mir Unwissendem ein wenig mehr auf die Sprünge.

von J. S. (engineer) Benutzerseite


Angehängte Dateien:

Lesenswert?

Generell:
x von 0 ... M-1
y von 0 ... M-1
r = x4 + y4  = x*x*x*x + y*y*y*y
Y = Modulo (r , M)

Das Dreifarbenbild:

x von 0 ... 3*(M-1)
y von 0 ... 3*(M-1)
r = x4 + y4
RD = y1 = MOD (r ; M)
GR = y2 = MOD (r ; 2M)
RD = y3 = MOD (r ; 3M)

Wobei r hier nicht der "Radius" im Quadrat ist, wie bei dem
quadratischen Residuum.

Das wäre dann wohl (x*x + y*y) hoch 2 (= Wurzel() hoch 4)

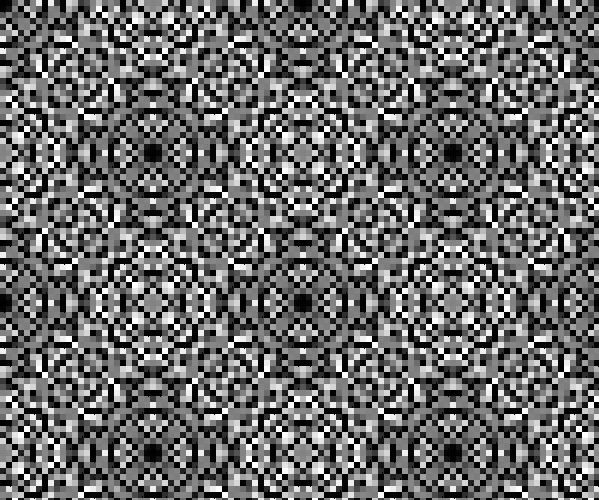

Anbei ein Bild für ein Radius hoch 4 Modulo 50.

: Bearbeitet durch User
von J. S. (engineer) Benutzerseite



Lesenswert?

Hier noch zwei Beispiele mit nicht ganzahliger Potenz 1,1 und 1,111
statt x-Quadrad.

R = Wurzel (x*x + y*y)
Y = (R hoch 1,1111) Modulo M; mit M = 7 und 8

Das zweite fängt weiter in der Mitte des Bildes an, bei etwa x,y=100.

von Joe F. (easylife)


Angehängte Dateien:

Lesenswert?

Ich habe gerade keine passende Hardware am Start, aber an anderer Stelle
habe ich bereits Werbung für ein neues Lieblingsspielzeug gemacht. Dein
Algorithmus hat mich inspiriert:
https://www.shadertoy.com/view/ds2Xzw

Man sieht sehr schön, wie x^4 abseits vom Nullpunk sehr schnell ins
scheinbar chaotische abdriftet.

von J. S. (engineer) Benutzerseite


Lesenswert?

Joe F. schrieb:
> wie x^4 abseits vom Nullpunk sehr schnell ins
> scheinbar chaotische abdriftet.
nur scheinbar: Bei höheren Werten wiederholen sich dann die Muster.

Lässt sich da auch die Zeit mit ins Spiel bringen um einen Film zu
machen?
Dann könnte man mal einen schleichenden Offset einsetzen, bevor Modulo
angewendet wird.

von Joe F. (easylife)


Angehängte Dateien:

Lesenswert?

Der Film sähe recht unspektakulär aus (wildes Rauschen).

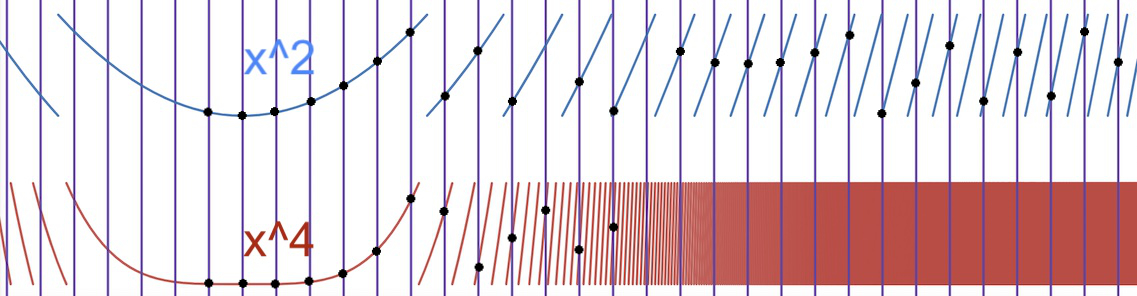

Die (Unter-)Abtastung der Funktion mod(x^4, ...) wird schnell sehr
pseudorandom.
Du kannst bei dem Shader einfach mit der Maus in die obere Bildhälfte
klicken, und nach rechts/links bewegen. Das verändert die Abtastung ganz
leicht (Zoom). In der Bildmitte kann man das noch einigermaßen erkennen,
je steiler x^4 wird, desto chaotischer wird es eben.

: Bearbeitet durch User
von Joe F. (easylife)


Angehängte Dateien:

Lesenswert?

Okay, animieren und volle Bildschirm-Auflösung lohnt sich dann doch:
https://www.shadertoy.com/view/csBSDz

von J. S. (engineer) Benutzerseite


Angehängte Dateien:

Lesenswert?

2 interferierende Modulo-Muster:

von Kai D. (robokai)


Lesenswert?

Jürgen S. schrieb:
> Diese bilden sehr schöne Muster heraus, die sich wiederholen und die
> sich auch als Wandmuster machen würden.

Sieht sich an, wie Orientteppiche!

von J. S. (engineer) Benutzerseite


Angehängte Dateien:

Lesenswert?

... x5 macht sofort viel Chaos. Keinen guten Modulowert gefunden. Aber
x6 geht wieder.

Kai D. schrieb:
> Sieht sich an, wie Orientteppiche!
Irgendwie ja. Mir fällt gerade ein, dass diese Teppiche von früher her
aus Persien stammen- und dort schon vor Jahrhunderten gute Mathematiker
gewesen sein sollen. Eventuell gibt es da ja einen Zusammenhang.

: Bearbeitet durch User
von Gregor (Gast)


Lesenswert?

Zu dem Thema Grafik aus Computern passen diese 8-Bit-Gemälde:
Beitrag "Re: 8bit-Computing mit FPGA"

Die besondere Zählweise des Autors ist mir allerdings nicht ersichtlich
und müsste noch geklärt werden.

von Studistauner (Gast)


Angehängte Dateien:

Lesenswert?

Huichol Art

von Dombrowski (Gast)


Lesenswert?

Studistauner schrieb:
> Huichol Art
Mit welcher Formel wird das denn erzeugt? (:-))

von Martin K. (mkmannheim) Benutzerseite


Lesenswert?

Sieht aus, wie die beiden Kontrahenten am Ende von SPECIES, wenn jemand
den Film kennen sollte.

von Papa Schlumpf (Gast)


Lesenswert?

Dombrowski schrieb:
> Studistauner schrieb:
>> Huichol Art
> Mit welcher Formel wird das denn erzeugt? (:-))

dürfte ein Gemälde sein. Also kein "Formel"

von Martin K. (mkmannheim) Benutzerseite


Lesenswert?

Könnte aber eine KI sein, die das zusammengesetz hat.

von Klar P. (Gast)


Lesenswert?

Martin K. schrieb:
> Könnte aber eine KI sein, die das zusammengesetz hat.

Der Titel "peyote" deutet eher auf ein Naturprodukt als Treibsatz
künstlerischer Kreativität hin, nicht der missverstandene Modebegriff
"Artifizielle Intelligenz".

In diesen Zusammenhang, bald (19. April) ist wieder "Fahrrad-Tag" ;-)

 * https://de.wikipedia.org/wiki/Lophophora_williamsii
 *
https://www.geo.de/wissen/weltgeschichte/albert-hofmann--der-lsd-entdecker-und-der-bicycle-day-34395822.html

Der Autor des Bildes oben ist wohl der Australier Cameron Gray, es
findet sich auch die Titelangabe: "Shoulders And Giants" (
https://www.reddit.com/r/Art/comments/53dbel/shoulders_and_giants_art_by_cameron_gray_digital/
)

von Rolf S. (audiorolf)


Lesenswert?

J. S. schrieb:
> ... x5 macht sofort viel Chaos. Keinen guten Modulowert gefunden. Aber
> x6 geht wieder.

Was lieferte die nächste Stufe mit Modulo durch 8 ?
Wie setzt sich das Muster fort?
Gibt es größere Bilder?
