Fundstueck f. d. VFD-Liebhaber

[Wendels B. (wendelsberg)]

https://www.ebay-kleinanzeigen.de/s-anzeige/retro-elektronische-uhr-wecker/2295378471-168-7793?simcid=23da2dde-d6af-4b82-a161-5349cbf87c7d

Oder ist das gar kein VFD?

[Peter D. (peda)]

Ja, die Segmente sehen schon sehr verbraucht aus, das wird ein VFD sein.
Oder die Uhr ist stark verdreckt (Raucherhaushalt).

[●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

VFDs erkennt man beim ranhalten eines Magneten
Die Segmente reagieren auf Magnetismus wie TV-Bildröhren auch.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

●DesIntegrator ●. schrieb:
> VFDs erkennt man beim ranhalten eines Magneten
> Die Segmente reagieren auf Magnetismus wie TV-Bildröhren auch.

Stimmt! https://www.youtube.com/watch?v=ws6UdFdkvMg
Bei 16:20...

[Gerald B. (gerald_b)]

Ich kann mich erinnern, Mitte der 80er gab es im Funkamateur da mal
einen Artikel. Die Russen hatten da 3 Uhrenschaltkreise in CMOS
(ungepuffertes A-CMOS) und VFDs dahinter.
Die Russen waren ohnehin sehr röhrenaffin. Radioröhren,
Glimmzifferröhren, VFDs...
LED Anzeigen haben sie meines Wissens zu Ostblockzeiten nicht selber
hergestellt.

[Bernd G. (Gast)]

Gerald B. schrieb:
> Die Russen waren ohnehin sehr röhrenaffin. Radioröhren,
> Glimmzifferröhren, VFDs...
Warum wohl? Das Zeug wurde mit derselben 30er-Jahre -Technik hergestellt
wie normale Empfängerröhren.

> LED Anzeigen haben sie meines Wissens zu Ostblockzeiten nicht selber
> hergestellt.
Doch haben sie, aber marginale Helligkeitswerte.

[Gerald B. (gerald_b)]

Bernd G. schrieb:
>> LED Anzeigen haben sie meines Wissens zu Ostblockzeiten nicht selber
>> hergestellt.
> Doch haben sie, aber marginale Helligkeitswerte.

Einzel-LEDs ja, aber Ziffernanzeigen?

WAls ich in der Lehre war, hatten mal einen Vortrag von
Wissenschaftlern, die dort im Austausch waren. Die erzählten, das die
Russen sehr gut in Einzelanfertigungen waren. Laserdioden von Hand
polieren ja, aber keine maschinelle Serienfertigung :-)

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Immerhin haben die Russen die größten VFDs produziert, die ich kenne.
http://www.wolfgangrobel.de/electronics/ilc117.htm#

Und die seltsamen RGB-VFD Matrixpanel:
http://www.wolfgangrobel.de/electronics/igg464.htm

und Miniatur-Kathodenstrahlröhren in R, G und B ohne Fokussierung und
Ablenkung für eine RGB-Leinwand...

Also mit viel Phantasie!

[Christoph Z. (rayelec)]

Die Sowjetunion hat durchaus eigene LED-Anzeigen produziert. Hier sind
einige davon zu sehen:
https://asenergi.com/catalog/cifrovye-indikatory/indikator-als-3ls.html

Es waren allerdings recht wenige Produzenten (Planeta und Proton fallen
mir da auf die Schnelle ein) und wie schon erwähnt liess die Effizienz
der LED-Kristalle sehr zu wünschen übrig.
Irgenwann haben sie dann angefangen, Dies aus dem Westen zu importieren.

@ Wolfgang: die IGG… Panele waren Plasmadisplays. Unter 200-300V läuft
bei denen nix.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Christoph Z. schrieb:
> @ Wolfgang: die IGG… Panele waren Plasmadisplays. Unter 200-300V läuft
> bei denen nix.

Ja, stimmt, jetzt, wo du's sagst! Interessante Bauteile!

[Harald W. (wilhelms)]

Gerald B. schrieb:

> Die Russen waren ohnehin sehr röhrenaffin. Radioröhren,
> Glimmzifferröhren, VFDs...

Röhren für Erdgas...

[Karl B. (gustav)]

Yep.
Die funktioniert sogar bei mir noch.

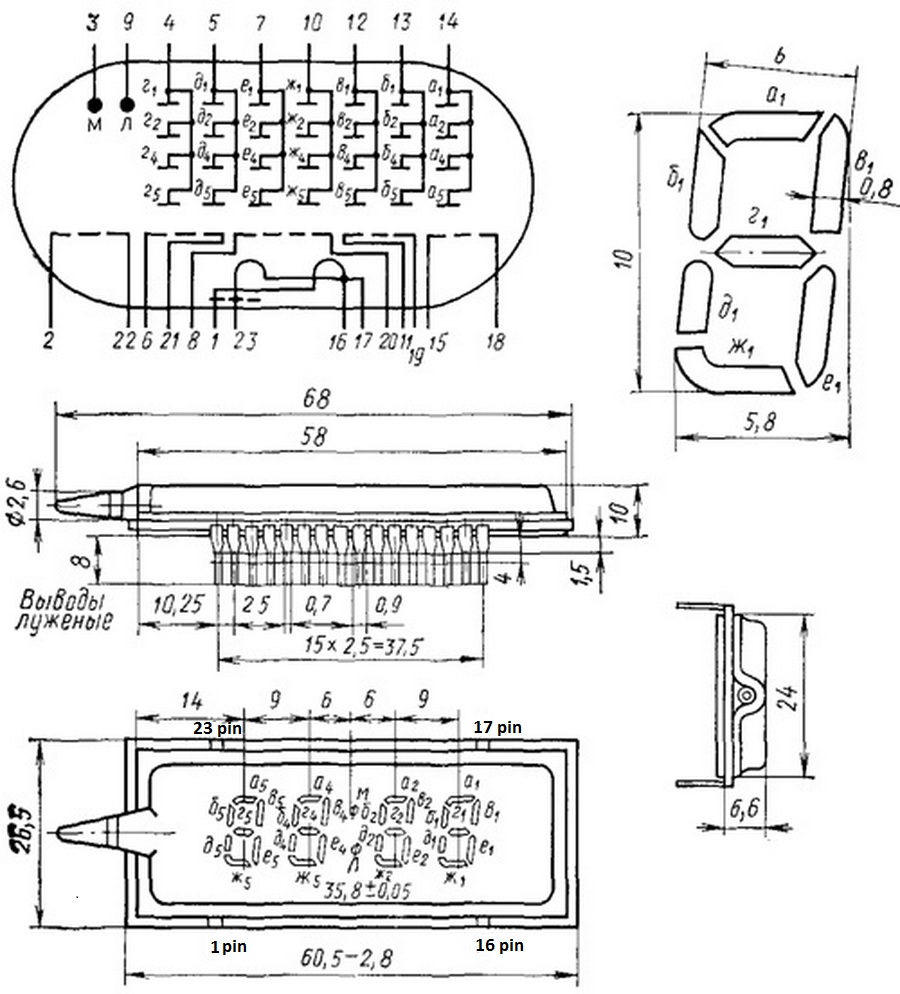

VFD Röhre ist die gemultiplexte IVL2-7/5.
Für's IC gibt's auch noch Ersatz irgendwo:
https://www.amazon.ca/KA1016HL1-IC-Microchip-USSR-pcs/dp/B076GWTG2B


ciao
gustav

P.S.:
Gerald B. schrieb:
> Die Russen hatten da 3 Uhrenschaltkreise in CMOS
> (ungepuffertes A-CMOS) und VFDs dahinter.
korrigierter Schaltplan:
Der Witz: statt asynchronem, synchroner Zähler verwendet.
Beitrag "Re: Schaltplanvergleich russische Digitaluhr"

Und ja, Lieferant aus einem der baltischen Staaten...

[Gerald B. (gerald_b)]

Karl B. schrieb:
> VFD Röhre ist die gemultiplexte IVL2-7/5.

Das VFD sieht einem VFD, was es mal bei Pollin gab, ähnlich. War aber
kein Russisches. Wenn dein VFD ausgelutscht ist, ließe sich das u.U.
auch ersetzen.

[Bernd G. (Gast)]

Gerald B. schrieb:
> Einzel-LEDs ja, aber Ziffernanzeigen?

Ja, kannst du im HF-Generator G4-158 bewundern. Den hatte ich in meiner
Abteilung ca 1988. Definitiv DDR-Zeit.
Einen Russenzähler gab es damit auch. Den habe ich aber wegen der
Funzligkeit der Anzeigen und der exorbitanten Wärmeentwicklung
verschrottet. Ansonsten war er ziemlich flach und niedlich. Die Anzeigen
tauschen ging nicht, da ich keine auch nur annähernd passenden Teile
gefunden habe.

[Gerald B. (gerald_b)]

Bernd G. schrieb:
> Ja, kannst du im HF-Generator G4-158 bewundern. Den hatte ich in meiner
> Abteilung ca 1988. Definitiv DDR-Zeit.
> Einen Russenzähler gab es damit auch. Den habe ich aber wegen der
> Funzligkeit der Anzeigen und der exorbitanten Wärmeentwicklung
> verschrottet.

Vielleicht war der mit ECL Logikzählern realisiert. ECL haben die Russen
auch gebaut. Waren zwar noch heftigere Heizungen, als die Ur-TTL, konnte
dafür aber auch über 100 MHz Zählfrequenz

[Bernd G. (Gast)]

Gerald B. schrieb:
> Vielleicht war der mit ECL Logikzählern realisiert.

Nur punktuell.

[Stefan K. (stk)]

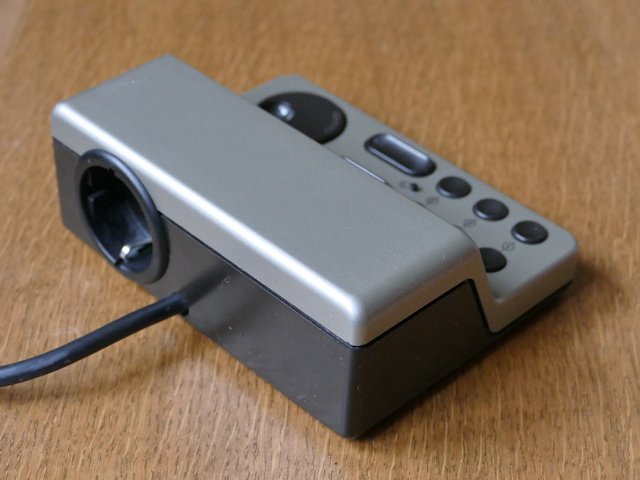

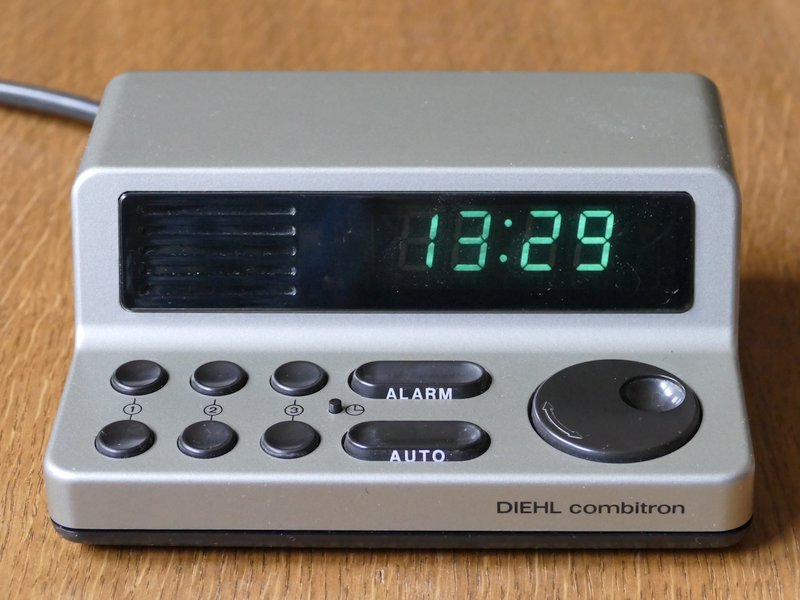

Wecker und Zeitschaltuhren mit VFD gab es auch im Westen. Bei mir
verstaubt schon seit Jahrzehnten eine Diehl combitron. Beim Schalten
macht sie so laut "Klonk", dass man den Alarm nicht braucht. Die
Anzeigenhelligkeit passt sich an die Umgebungshelligkeit an. Auf der
Geräteunterseite ist ein Aufkleber mit der kompletten
Bedienungsanleitung.

[●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

endlich mal einer, der aus solchen Bildern keine 7MB-Dateien
mit gefühlt anderthalb m² leerer Tischfläche macht!

[Tim D. (Gast)]

Meine läuft auch schon seit Jahrzehnten, trotz Umstellung auf 230V. Hat
3 Umzüge mitgemacht, einschließlich dem gelben Deckchen.

(Ich sollte mal wieder Staub wischen...)

[Bernd G. (Gast)]

Tim D. schrieb:
> Meine läuft auch schon seit Jahrzehnten,

Schickes Gerät! Gefällt mir.
