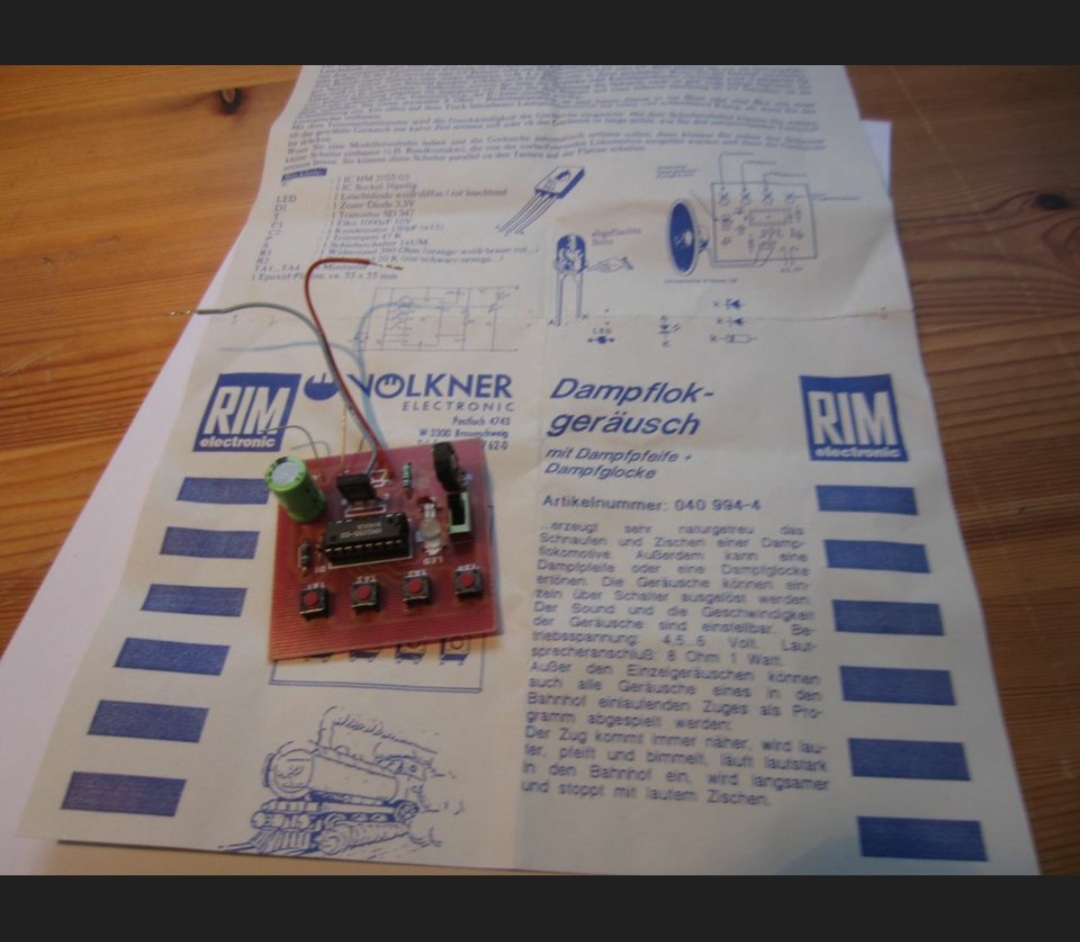

Rim Dampflok Bausatz - Asic?

[Klaus R. (klaus2)]

...waren das früher schon Asics oder sowas wie ISDxxxx?

Klaus.

[Klötenwilli (Gast)]

Wie wäre es denn mal mit der IC-Bezeichnung!?

[Michael B. (laberkopp)]

Klötenwilli schrieb:
> Wie wäre es denn mal mit der IC-Bezeichnung!?

Wie soll er das denn lesen können bei dem unscharfen Bild das er hat ?

[Klötenwilli (Gast)]

Michael B. schrieb:
> Wie soll er das denn lesen können bei dem unscharfen Bild das er hat ?

Stimmt! Er muß unbedingt ein neues Foto machen! Also ein scharfes. Vom
IC. Nicht von seinem... seiner... :-)

[2⁵ (Gast)]

Das könnte das Sound-IC HM2055 gewesen sein, gab es auch mit
KEMO-Bausatz.

[Klaus R. (klaus2)]

Ja sry ebay KA screenshot...wenns was findbares wär würd ich ja nicht
fragen ;)

2⁵ schrieb:
> Sound-IC HM2055

Korrekt.

Klaus.

[2⁵ (Gast)]

Ich vermute ja fast, dass da ein ROM drin ist + DA-Wandler. Wäre mal für
für Richi zum aufmachen...

[2⁵ (Gast)]

Anbei noch die Anleitung...

[Christoph db1uq K. (christoph_kessler)]

Ein Datenblatt zum Sound-IC HM2055 finde ich nicht, aber Schaltplan und
Pinbeschreibung:
https://pe2bz.philpem.me.uk/Misc/-%20Blocks/B-204-Finn-01/hm2055.gif
https://pe2bz.philpem.me.uk/Misc/-%20Blocks/B-204-Finn-01/hm2055_2.gif

[LDR (Gast)]

2⁵ schrieb:
> Ich vermute ja fast, dass da ein ROM drin ist + DA-Wandler.

Dann würde es einigermaßen original klingen, davon ist der Chip aber
Lichtjahre entfernt.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Klaus R. schrieb:
> ...waren das früher schon Asics
Der Bedarf war offensichtlich da.
1978 gabs auf jeden Fall schon solche Geräuschgeneratoren:
https://de.wikipedia.org/wiki/Texas_Instruments_SN76477

Christoph db1uq K. schrieb:
> Ein Datenblatt zum Sound-IC HM2055 finde ich nicht
Da gibts ein Ranking solcher Chips:
https://groups.google.com/g/de.sci.electronics/c/62Z1jq8CzPE?pli=1

[Klaus R. (klaus2)]

LDR schrieb:
> Dann würde es einigermaßen original klingen, davon ist der Chip aber
> Lichtjahre entfernt.

Und der Uhrzeitansager IC aus Sonoclock 710SP U1003? Der hatn ROM
afaik...

Ich vermute auch ROM mit Rekonstruktions"engine" im RIM chip.

Klaus.

[Christoph db1uq K. (christoph_kessler)]

In dem verlinkten Forum wird eine Elektorschaltung genannt
https://www.elektormagazine.de/magazine/elektor-199611/31123

hier (in polnisch, ein Heft später):
https://archive.org/details/EE0696OCR/EE_12_96_OCR/page/n27/mode/2up
mit einem HT2830
https://pdf1.alldatasheetde.com/datasheet-pdf/view/105564/HOLTEK/HT2830.html

die beiden Seiten als Bilder:
https://ia801203.us.archive.org/BookReader/BookReaderImages.php?zip=/29/items/EE0696OCR/EE_12_96_OCR_jp2.zip&file=EE_12_96_OCR_jp2/EE_12_96_OCR_0027.jp2&id=EE0696OCR&scale=4&rotate=0
https://ia801203.us.archive.org/BookReader/BookReaderImages.php?zip=/29/items/EE0696OCR/EE_12_96_OCR_jp2.zip&file=EE_12_96_OCR_jp2/EE_12_96_OCR_0028.jp2&id=EE0696OCR&scale=4&rotate=0

[Gerald B. (gerald_b)]

2⁵ schrieb:
> Ich vermute ja fast, dass da ein ROM drin ist + DA-Wandler. Wäre mal für
> für Richi zum aufmachen...

Letzteres auf alle Fälle :-)
ROM ja, allerdings vermutlich nicht auf 8 bit mit DA Wandler. Es wird
eher so sein, das das 1 bit mit Pulscode Modulation ist und an einem RC
Glied am Ausgang dann "analogisiert" wird.
Nach letzterem Prinzip arbeitete ein AY irgendwas. Dem schaltete man
einen DRAM Baustein dazu und hatte so einen Soundrecorder für 16
Sekunden Telefonqualität. Um den Refresh des DRAM kümmerte sich der
AYxxx. War bei Anschalten der Spannung dann wech. Man konnte durch kurze
Spannungsabschaltung die Geräusche aber noch weiter verfremden, indem
man das DRAM ein wenig "vergesslich" machte ;-)

[Christoph db1uq K. (christoph_kessler)]

Holtek sagt nichts zum DA-Wandler. Jedenfalls kann es in einem ROM
kundenspezifisch verändert werden. Die HT2830C-Version ist "Train" mit
zusätzlich "Bell" und "Horn". Ob man die Geschwindigkeit über einen
Eingang verändern kann ist auch nicht zu entnehmen, jedenfalls gibt es
up/down, außerdem könnte man den Taktoszillator verstimmen.

zum "AY" gibt es einen Wikipedia-Artikel
https://en.wikipedia.org/wiki/General_Instrument_AY-3-8910

[Christian S. (roehrenvorheizer)]

Lothar M. schrieb:
> 1978 gabs auf jeden Fall schon solche Geräuschgeneratoren:
> https://de.wikipedia.org/wiki/Texas_Instruments_SN76477

Der ist auf jeden Fall vollkommen analog aufgebaut und hat meine
Anfangsjahre in Elektronik sogar überlebt.

Klaus R. schrieb:
> Und der Uhrzeitansager IC aus Sonoclock 710SP U1003? Der hatn ROM

Das UAA 1003, wenn dieses gemeint ist, gab es in mehreren
Sprachausführungen und hat die Worte im ROM, die es dann per D/A-Wandler
mit starkem Quantisierungsrauschen ausgibt. Also rein digital arbeitend
samt 7-Segment-Decodierung.

mfg

[Gerald B. (gerald_b)]

Nochmal auf mögliche Sound- und Soundaufzeichnungs-ICs der damaligen
Zeit zurückzukommen, siehe Beitrag:
Beitrag "Re: Rim Dampflok Bausatz - Asic?"
Ich habe in Funkamateur 10/90 Seite 505 "Sprache aus dem RAM" den
YC8256M gefunden, damals für 9,95 DM von Völkner verkauft. Googel findet
zu dem IC keinerlei Datenblatt und Hersteller, lediglich die
Bausatzbeschreibung auf "Fingers Welt"
https://www.fingers-welt.de/info/Digital-Voice-Memo.pdf
Weiß jemand noch Näheres zu diesem IC?

[Schlaumaier (Gast)]

Gerald B. schrieb:
> Googel findet
> zu dem IC keinerlei Datenblatt und Hersteller, lediglich die
> Bausatzbeschreibung auf "Fingers Welt"

Wie gut ist dein Russisch ;)

http://ra3tox.qrz.ru/s17/aud_8256.html

[Christoph db1uq K. (christoph_kessler)]

Da hängt ja immerhin ein DRAM dran, mit RAS und CAS. Jedenfalls
vergesslich, kein Flash oder Eeprom.
Das Foto auf e-bay aus Radebeul sagt auch nichts, da ist nur die Nummer
aufgedruckt, kein Hersteller. Y könnte vielleicht Yamaha sein.

Google übersetzt:
Digitales Tonbandgerät auf einem YC8256M-Chip
Früher wurden YC8256M-Chips in Deutschland für die digitale
Tonaufzeichnung verkauft. Vielleicht hat jemand anderes separate und
unbenutzte Exemplare. Hier ist ein Diagramm der Einbeziehung der
Mikroschaltung. RAM-Chips werden zur temporären Speicherung von
Datensätzen verwendet.
sagt leider auch nicht mehr aus.

https://ostermayer.ch/links.html
der hat auch nur den Völkner-Plan, aber ein paar Datenblätter ähnlicher
Voice-Recorder-Chips

[Schlaumaier (Gast)]

Ich würde als Alternative versuchen ein Grußkartenchip o.ä. zu
Programmieren.

Habe so was mal neulich bei Pollin für ganz kleines Geld gesehen.

[Waltar (Gast)]

Gerald B. schrieb:
> Nochmal auf mögliche Sound- und Soundaufzeichnungs-ICs der damaligen
> Zeit zurückzukommen, siehe Beitrag:

Geht es nur um diesen mit ext. ram? Gab verschiedene mit externem dram
oder sram

Hier in dem Thread werden einige besprochen

Beitrag "Altes Sprachspeicher IC"

Der TMS3477 mit ext. DRAM ,MIC und SPKR Pins, wird im Elektor Artikel
vorgestellt mit Funktionsbeschreibung und Blockschaltbild und Beispiel
Schaltung

https://www.google.de/search?q="Voice+recorder+from+Texas+Instruments";

Angezeigt werden da Links von Elektor und anderes, wie was aus dem
Archiv und anderes

[Waltar (Gast)]

Waltar schrieb:
> https://www.google.de/search?q="Voice+recorder+from+Texas+Instruments";;
>
> Angezeigt werden da Links von Elektor und anderes, wie was aus dem
> Archiv und anderes

In deutsch gibt es das auch
https://www.elektormagazine.de/magazine/elektor-198910/48955

[Flip B. (frickelfreak)]

Ich hatte so ein modul als kind mal. Interessant war die einstellbare
rate der Auslassschläge. Als ich den vorwiderstand vom Poti überbrückt
hatte, klang das ding wie ein Dieselmotor. Soweit naheliegend, da die
Geräusche ja beide beim auslass von gas aus dem zylinder entstehen, war
mir nur bis dahin nicht bewusst.

Mit höherem widerstandswert konnte man auch sehr langsam dampf ablassen.
Die qualität des sounds lies dabei nicht nach, wie man es von diskreten
samples erwarten würde. Daher glaube ich, dass die Geräusche analog
erzeugt wurden, mittels rauschgenerator und ein taktgenerator der eine
hüllkurve / bandpass steuert, sodass der gewünschte ablauf entstand.

Ebenso bei Glocke und Pfeife, was der chip konnte. Vermutlich
sinusgenerator und nachgeschaltet etwas hall, oberwellen (verzerrung),
echo, etc.

[Waltar (Gast)]

Waltar schrieb:
> Gerald B. schrieb:
>> Nochmal auf mögliche Sound- und Soundaufzeichnungs-ICs der damaligen
>> Zeit zurückzukommen, siehe Beitrag:
...
> Der TMS3477 mit ext. DRAM ,MIC und SPKR Pins, wird im Elektor Artikel
> vorgestellt mit Funktionsbeschreibung und Blockschaltbild und Beispiel
> Schaltung

TMS3477 wird zum Teil erwähnt mit TMS3478, beide ext DRAM,
Blockschaltbild identisch, Pinout vielleicht auch. Für den TMS3478 gibt
es ein altes Datenblatt

http://pdf-html.ic37.com/pdf_file_B/20200531/pdf_pdf/PdfOld/icpdf_datasheet_5/TMS34_datasheet_51603/843446/TMS34_datasheet.pdf

Und vielleicht geht es Dir nur um den YC8256M oder um einen andreren
Aspekt in dem Fall das alles als gegenstandslos erachten

[Waltar (Gast)]

Gerald B. schrieb:
> Ich habe in Funkamateur 10/90 Seite 505 "Sprache aus dem RAM" den
> YC8256M gefunden, damals für 9,95 DM von Völkner verkauft. Googel findet
> zu dem IC keinerlei Datenblatt und Hersteller,

Ich habe nur überflogen beim Pinvergleich(VDD VSS, Anzahl DRAM Leitungen
,Takterzeugung Beschaltung, Rec), aber eventuell ist das ein HKA5003m?

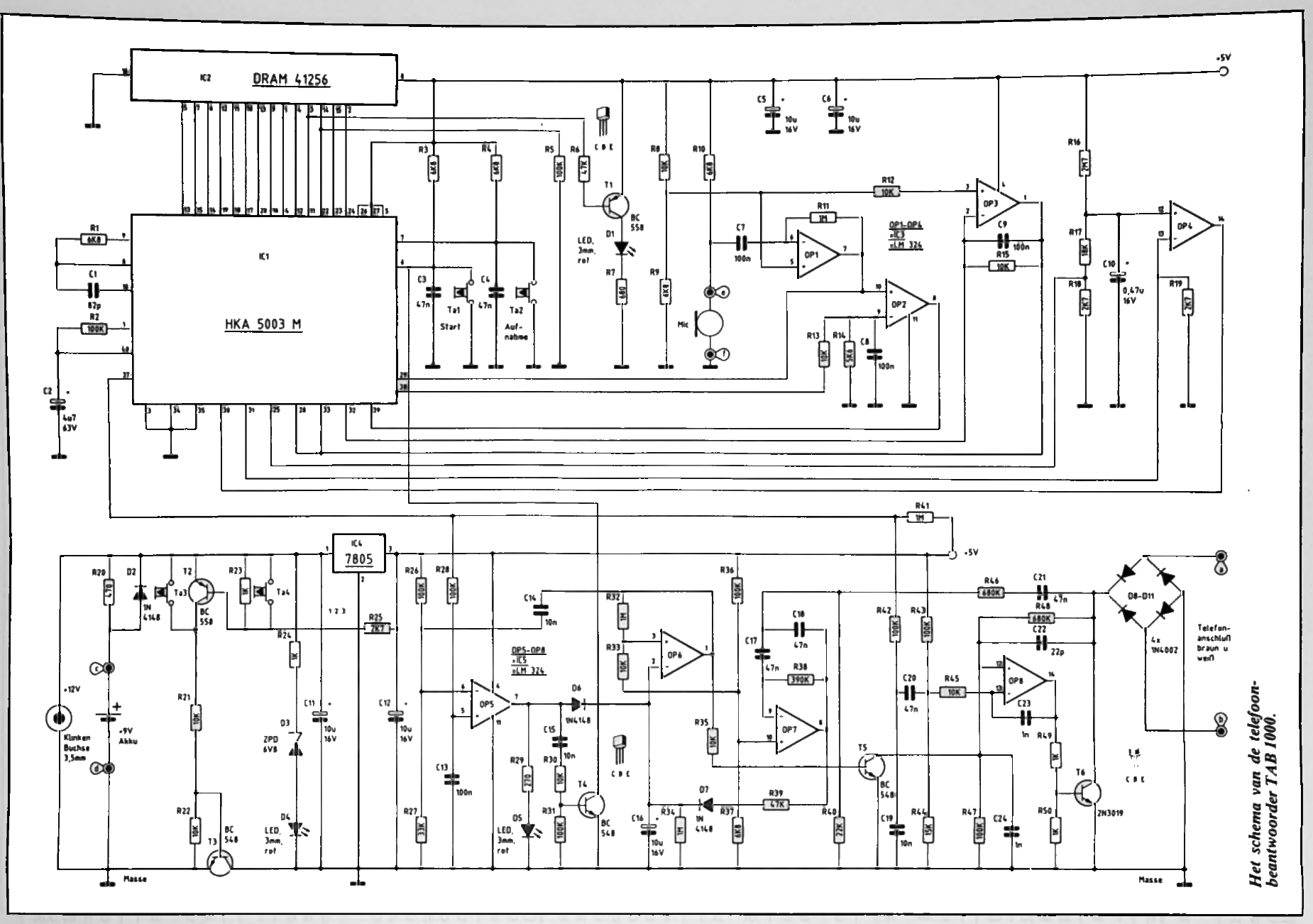

Hier Radio Bulletin 1988 Seite 47 ist ein Schaltplan mit HKA5003m.

https://docplayer.nl/186447035-Bouwontwerp-digitale-telefoonbeantwoorder.html

Hier haben wir Magazin-Projekt-Links Elrad u Elv für den HKA5003m im
unteren Thread, aber kein Datenblatt. Aber die Chancen stünden
wesentlich höher als beim "YC8256M"

Beitrag "Altes Sprachspeicher IC"

[Christoph db1uq K. (christoph_kessler)]

Der TMS hat nur 28 Pins, anscheinend kann man SRAM oder DRAM benutzen.
Es gibt eine miserable Kopie des Eval-Boards zum TMS3477, das EVM3477.

Aber das andere sieht besser aus. Der Schaltplan im PDF besteht leider
aus drei übereinanderliegenden Bildern, die sind schwer zu trennen.

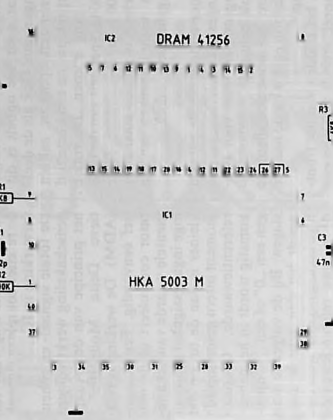

Die Pins sind in einem davon etwas besser lesbar. Das Firmenlogo sagt
mir nichts.

[Waltar (Gast)]

Christoph db1uq K. schrieb:
> Der TMS hat nur 28 Pins

Nur um möglichen Missverständnissen vorzubeugen, selbstverständlich
hatte ich den TMS3477/78 nicht als möglichen YC8256M angeboten weil ich
zählen kann, sondern war der Einschätzung könnte für Anfragenden
allgemein interessant sein wegen folgende Aussagen:

Gerald B. schrieb:
> Dem schaltete man
> einen DRAM Baustein dazu und hatte so einen Soundrecorder für 16
> Sekunden Telefonqualität. Um den Refresh des DRAM kümmerte sich der
> AYxxx.

Den HKA5003 hatte ich dann doch absichtlich als möglichen yc8256
vorgschlagen, vorsichtig

Ja, Schaltbild im Magazn ist nicht tolle Qualität, könnte man bei orig.
ELV tab1000 gucken wenn man will und kann, hätte man komfortabel auch
die ganze Schaltung Beschreibung.

 Oder man könnte das Layout zu Hilfe nehmen wenn das nötig wäre.

[Waltar (Gast)]

Waltar schrieb:
> hätte man komfortabel auch
> die ganze Schaltung Beschreibung.
in deutsch

[Christoph db1uq K. (christoph_kessler)]

Das Heft 54/1987 habe ich nicht, zwischen Juni87 und Nov88 klafft eine
große Lücke.

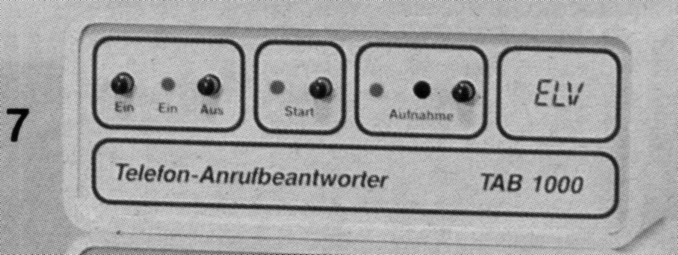

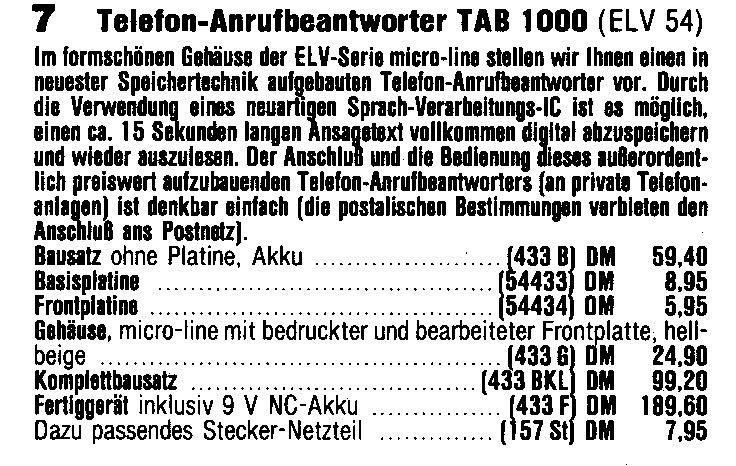

Hier die Anzeige im Heft 60 (Nov/Dez 88). Mit ausdrücklichem Hinweis,
dass der Anrufbeantworter NICHT ans Postnetz angeschlossen werden darf.
Und wir sind heute durch chinesische Preise verwöhnt.

[Schlaumaier (Gast)]

Christoph db1uq K. schrieb:
> Und wir sind heute durch chinesische Preise verwöhnt.

ELV war schon immer teuer.  Als keine Panik. Und damals habe ich meine
heutigen Euro in DM 1:1 bekommen ;)
