Lerncomputer MC 51

[Werner C. (wecapp)]

... in den Jahren 1998 und später wurde von W. Willner beim Berufskolleg
für Technik in Ahaus ein Lerncomputersystem mit einem AT 89C51
entwickelt.

Es gab dazu eine Aufbau- und Übungsanleitung sowie ein zweiter Band mit
Zusatzschaltungen.

Ich selbst habe noch von Herrn Willner eine vorgebohrte Platine bekommen
und mir auch ein System aufgebaut.

Nun würde es mich interessieren, ob andere Nutzer dieses Forums das
System kennen und eventuell damit gearbeitet haben. Ich suche auch noch
die original Disketten aus dieser Zeit.

Leider ist im Internet nichts mehr darüber zu finden.

Kann da jemand helfen?

Gruß aus dem Saarland
Werner

[Jobst M. (jobstens-de)]

Von diesen Systemen gab es etliche. Die meisten bestanden in der
Hauptsache vor allem aus dem Controller. Dazu ein paar Taster, LEDs,
evtl. sogar in 7-Segment, ein analoger Eingang und eine RS-232
Schnittstelle.

Aber eigentlich kommt man nur mit dem Datenblatt des Controllers idR.
schon sehr viel weiter. Zum programmieren wird FLIP benutzt.

Es gibt etliche Varianten des AT89C51: AT89C51AC3, AT89C51CC03,
AT89C51RB2, AT89C51RD2, AT89C51ED2 ...
Welcher ist auf dem Board?

Mach doch mal Fotos.

Gruß
Jobst

[Bernhard S. (b_spitzer)]

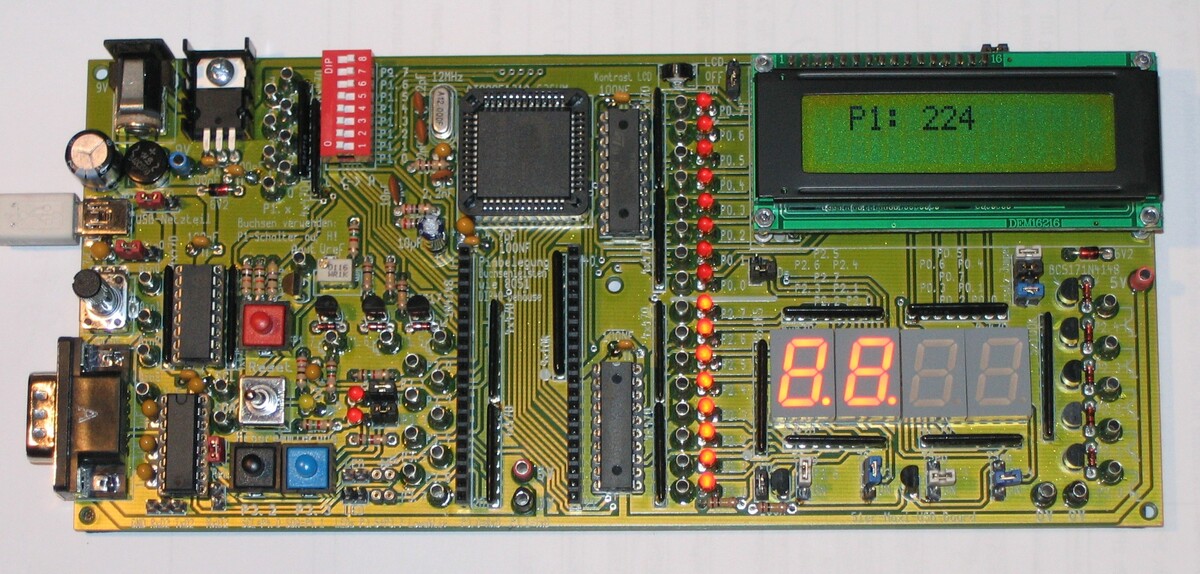

Falls jemand noch was mit 8051 machen will... Ich hätte noch ein paar
Entwicklungsboards mit dem AT89C5131 da liegen. Der AT89C5131 hat USB,
wird direkt darüber programmiert. Auf der Platine ist ein RS232-Treiber
mit D-SUB-9, ein 4-Kanal AD-DA-Wandler PCF8591, Viele LEDs, 4
7-Segment-anzeigen, LCD 16x2.
Programmierung entweder mit MIDE, SDCC oder RIDE (raisonance.com
kostenlose Version erzeugt maximal 8k Programmcode). Anleitungen für ASM
und C-Programmierung habe ich zu hauf....

Bei Interesse hier melden oder PN.

[Werner C. (wecapp)]

... vielen Dank für die Reaktion auf meinen Post.

Ich bin im Moment an der Bearbeitung eines Videos zu eben diesem
"Lerncomputer MC 51" aus dem Jahr 1998.
Mich interessiert, ob irgend jemand gerade dieses Model kennt oder auch
mit dem gearbeitet hat. Es gibt da eine Menge Zusatzschaltungen, über
die ich gerne etwas mehr wüsste.

Der Prozessor ist ein AT89C51, ohne weitere Bezeichnung.
Angehängt habe ich mal - ich hoffe es richtig gemacht zu haben

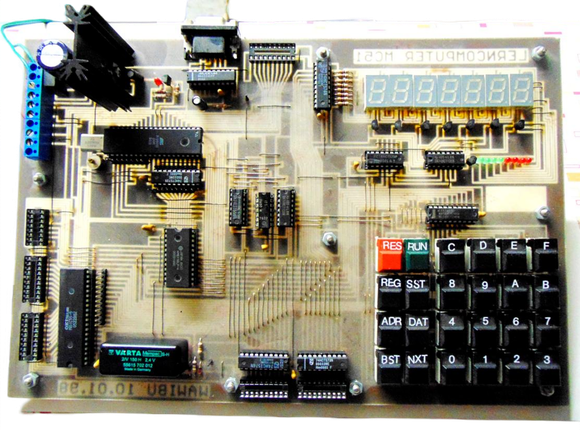

Bild der bestückten Platine
Schaltplan

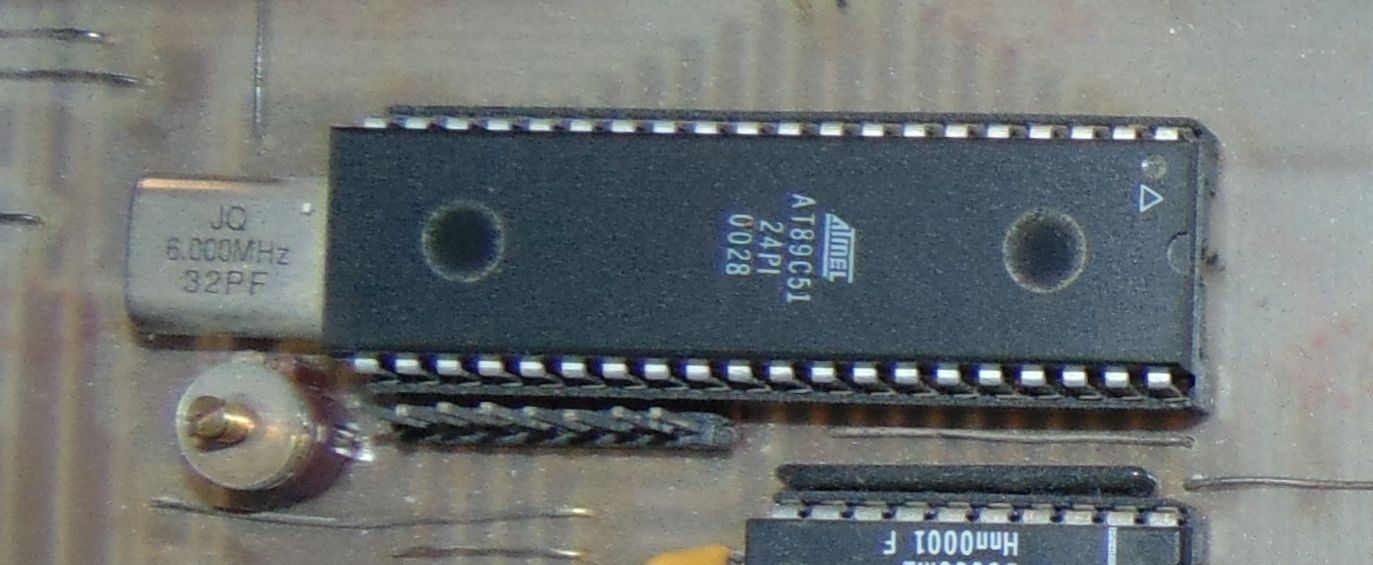

und ein Bild des Prozessors

[Jobst M. (jobstens-de)]

Werner C. schrieb:
> Schaltplan

Die Bezeichnungen am Prozessor würd ich gerne lesen können :-/

Ich habe die Vermutung, dass intern im Flash oder PROM des Controllers
ein Bootloader steckt und man damit über UART (oder von Hand über die
Tastatur) seine SW in das (Batteriegepufferte) RAM bekommt und
anschließend aus diesem booten kann.

Gruß
Jobst

[Werner C. (wecapp)]

... genau so ist es.

Im EEprom des AT89C51 ist eine Art Betriebssystem programmiert, mit dem
man später dann einige Routinen bei den Übungen aufrufen kann.

Meinen Atmel konnte ich damals (um das jahr 2000) noch bei Herrn Willner
persönlich bekommen, samt vorprogrammiertem Prozessor.

Aber leider sind fast alle Dokumente verschwunden oder im Moment nicht
auffindbar. Deshalb meine Anfrage hier.

[Werner C. (wecapp)]

... ich habe nun mal ein Vorstellungsvideo zu der alten Platine des
Lerncomputers MC51 fertiggestellt und stelle es hier vor.

Wer sich die Sache einmal anschauen will sollte hier nachschauen.

https://youtu.be/jC5Jz7hmMIU

Danke für die Hilfe und Information hier im Forum.

Gruß
Werner
