Hallo, ich brauche einen Differenz-Drucksensor, der minimale Unterschiede zeigen kann. In einem luftdichten Raum soll ein Überdruck von 0,4 mbar erzeugt werden, ein Druckunterschied von 0,2-0,3 mbar soll ein Alarm auslösen. Wenn man die Tür öffnet und wieder schließt entsteht vermutlich ein größerer Druck, der soll den Sensor aber nicht zerstören. Ich suche (google, Reichelt, ..) schon den ganzen Tag, aber werde nicht fündig. Hat mir jemand einen Tipp, welchen Druckschalter man nehmen könnte ? Lieben Dank für Tipps !
Druckwellenschalter aus dem Torbereich ginge vieleicht. z.B. https://safepart.de/product/druckschalter-dsc-40/ auch wenn die Ansprechschwelle bei 1 mbar angegeben ist, kann man die Empfindlichkeit einstellen.
Tier schrieb: > Hat mir jemand einen Tipp, welchen Druckschalter > man nehmen könnte ? +/-5mBar sollte als Messbereich wohl empfindlich genug sein https://www.amsys.de/downloads/data/ams4711-AMSYS-datasheet.pdf
Danke, was es so alles gibt, aber ist kein Differenzdruckgeber ...
hm, wenn der 20-fach empfindlicher wäre, super, ... Überdruck soll 0,4 mBar sein (in Bezug auf Außendruck) wenn die Differenz auf 0,2 mBar abfällt, brauche ich ein Signal.
Tier schrieb: > wenn die Differenz auf 0,2 mBar abfällt, brauche ich ein Signal. Damit könnte ja schon das Atmen eines Kleinnagetieres detektiert werden. 🐁
wenn die Maus durch einen Nanostrohalm dem Raum Luft entzieht, ja :-)
McGyver würde einen Druckschalter aus einer E-Zigarette mit Kaugummi und einem aufgepusteten Luftballon umbauen zur gewünschten Funktion. Ob das allerdings vom Messbereich her ausreicht? https://www.elektronik-labor.de/Notizen/Dampfer.html PS: Ich hab noch jede Menge von leergenuckelten E-Zigaretten rumliegen (Da ist dieser Druckschalter und ein LiIon Akku 3.7V drin. Bitte melden bei Interesse
:
Bearbeitet durch User
Alte Kaminzug-Messgeräte (Bacharach u.a.) haben 5 mm WS (Wasser-Säule) Messbereich. Manchmal bei ebay. Prinzip: große dünne Gummimembran mit Hebelübersetzung. Kannst Du Dir aus einem Pariser vielleicht selber basteln.
Evtl.: - druckfester geschlossener Behälter (vllt. so 1 Liter Volumen) - 5mm Loch reinbohren - "Alufolie" über das Loch legen, einseitig fixiert - Laser drauf - wenn der Druck im Raum abfällt neigt sich das Folienventil und der reflektierte Laserpunkt hüpft - Position des reflektierten Punkts auswerten - evtl. noch eine minimale Kerbe, um Einströmen der Luft zu ermöglichen / erleichtern Wertet halt keine Druckdifferenz aus, sondern die Druckänderungsgeschwindigkeit. Aber in dem Messbereich ist die Drift ohnehin groß und eigentlich nur eine plötzliche Änderung messbar.
guck mal: 75ct: https://www.pollin.de/p/drucksensor-motorola-8905958460-180129 und: https://www.reichelt.de/drucksensor-0--50-kpa-1-2-mv-kpa-mpx-53dp-p82335.html?search=mpx53 Die Differenz kannst du auch elektronisch bilden.
Hi, ich würde ein Druckausgleichsventil vorsehen. Hier gibt es beispielsweise welche die ab 50mBar auf machen: https://www.kieselmann.de/produkte/behaelterarmaturen/druckausgleichsventile/ Dann gehen die Sensoren nicht so schnell kaputt. Es gibt Messumformer für Differentdruck bis 5mBar nach 20mA, z.B.: https://www.yatego.com/p/messumformer-fuer-differenzdruck-5-mbar-442594 Grüße Daniel
Tier schrieb: > Danke, was es so alles gibt, aber ist kein Differenzdruckgeber ... Was meinst du, was z.B. beim AMS 4711-0005-D mit Pressure type "differential / relative" gemeint ist?
Angehängte Dateien:
-
67 KB

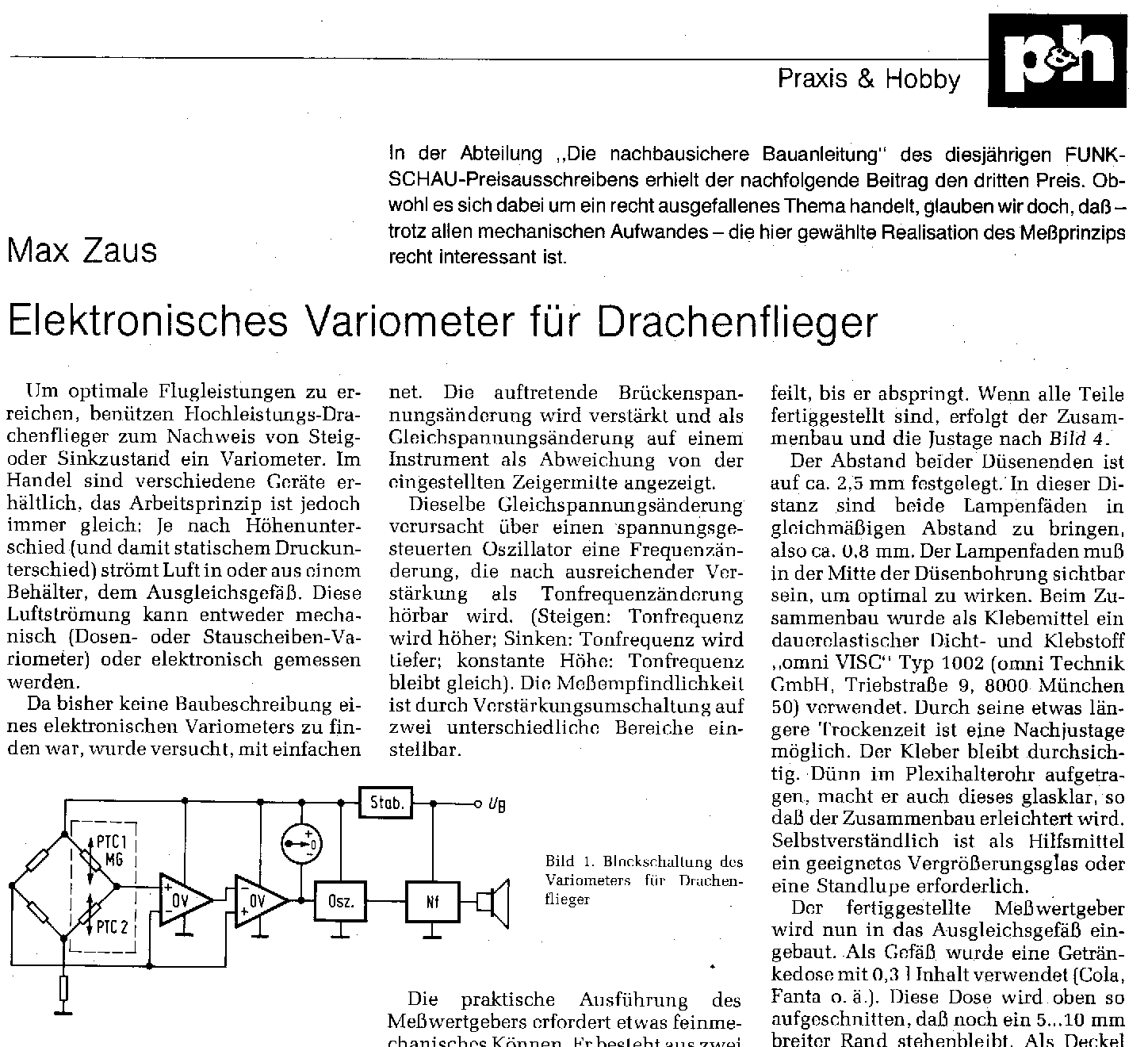

Tier schrieb: > Hallo, > ich brauche einen Differenz-Drucksensor, > der minimale Unterschiede zeigen kann. Variometer für'n Segelflieger z.B. schaffen sowas. Varios kann man basteln (Anlage) oder auch kaufen, z.B. bei https://www.winter-instruments.de/
Reichelt hat den Differenzdrucksensor MPX5010DP https://cdn-reichelt.de/documents/datenblatt/B400/MPX5010.pdf https://www.reichelt.de/drucksensor-0--10-kpa-450-mv-kpa-mpx-5010dp-p82338.html?&trstct=pos_4&nbc=1 20,20 € ab Lager lieferbar 0 ... 10 kPa, 450 mV/kPa Anwendungsbeispiele: • Hospital Beds • HVAC • Respiratory Systems • Process Control • Washing Machine Water Level Measurement (Reference AN1950) • Ideally Suited for Microprocessor or Microcontroller-Based Systems • Appliance Liquid Level and Pressure Measurement Der Druckunterschied einer Waschmaschine, also der Wasserfüllstand könnte dem gesuchten nahekommen.
Suchst Du nur den entsprechenden Sensor, ein fertiges Gerät oder eine noch anzupassende Plattform?
Unterdruckwächter schalten ab 4 Pascal Differenzdruck. LG, Sebastian
Gunnar F. schrieb: > Die Differenz kannst du auch elektronisch bilden. Nur zu. Dazu müssen die Sensoren erstmal ausreichenden Gleichlauf haben. Es geht um das Messen einer Druckdifferenz von 0.01 kPa oder 0.02% FS bzw. 12µV bezogen auf den MPX53DP.
Der MPX53DP hat nur 1.2 mV/kPa also 0,012mV bei 0.01 kPa Der MPX5010DP würde immerhin 4,5 mV bei 0.01 kPa abgeben. Mit "Hauptsache billig" ist vermutlich nichts zu finden. Ich habe so einen Sensor mal gekauft, um irgendwann mal Infraschall damit aufzunehmen. Leider kein Zoo in der Nähe, wo Elefanten brummeln, aber vielleicht Flugzeuge vom nahen Regionalflugplatz.
Tier schrieb: > ....ein Überdruck von 0,4 mbar erzeugt werden, ein Druckunterschied > von 0,2-0,3 mbar soll ein Alarm auslösen. Frage: Eine Auflösung und Genauigkeit von etwa 0,1 mbar ist gefordert? Aber der wetterbedingte Luftdruck kann sich um mehr als 0,1 mbar / Stunde ändern. (-manchmal auch an Schönwettertagen um einige mbar / 24 h) Auch Temperaturänderungen in dem "luftdichten Raum" führen sofort zu Druckänderungen. Wurde das bei der beabsichtigten Anwendung und der Messung berücksichtigt? Mit Absolutdrucksensoren kann man -durch oversampling- Auflösungen von 1/100 mbar erreichen. Aber (Langzeit-) Genauigkeiten von 1 mbar sind kaum erreichbar. z.B. Sensor: MS5611-01BA und einige ähnliche
:
Bearbeitet durch User
Christoph db1uq K. schrieb: > Ich habe so einen Sensor mal gekauft, um irgendwann mal Infraschall > damit aufzunehmen. Leider kein Zoo in der Nähe, wo Elefanten brummeln Windräder tun es auch.
>Windräder
gibts hier nicht. Im "Musebrot-Viertel" ist es sehr ruhig. (Ein
Stadtteil, in dem sich die Bewohner jeden Tag Marmelade auf dem
Frühstücksbrot leisten können)
Aber der Flugplatz darf schon morgens um 6 Uhr die Motoren warmlaufen
lassen. Das bekommt der halbe Vorort mit.
Man kann auch Schnitzel drauflegen.
Das ist halt so ein Pälzer Ausdruck. Sollen sie doch Kuchen essen. https://de.wikiquote.org/wiki/Kuchen So jetzt wieder mit meinem "richtigen" Computer. Ich hatte den Raspi3 schon seit 2019 nicht mehr benutzt und ein neues Raspbian aufgespielt. Leider hat die Maus Kontaktprobleme und zappelt bis zum Absturz. Mal putzen. Aber ich wollte den Thread nicht kapern, macht mal weiter.
:
Bearbeitet durch User
Am Einfachsten wird es wohl gehen, wenn Du einen Türkontakt installierst. Damit kannst Du Dein - was-auch-immer - stilllegen, während die Tür auf ist. Wahrscheinlich brauchst Du zusätzlich noch eine Zeitschaltuhr, die die Zeit, die der erneute Aufbau des Ruhezustands (Druck) benötigt, überbrückt. Ansonsten gibt es Differenzdruckschalter, die auch auf Wunschdrücke reagieren.
Sebastian S. schrieb: > Damit kannst Du Dein - was-auch-immer - stilllegen Um einen hochempfindlichen Sensor vor Druckstoessen zu schuetzen, reicht Abschalten nicht. Da muss dann ein ausreichend grosser Bypass fuer ungestoerten Druckausgleich sorgen.
Tier schrieb: > allo, > ich brauche einen Differenz-Drucksensor, > der minimale Unterschiede zeigen kann. > > In einem luftdichten Raum soll ein Überdruck > von 0,4 mbar erzeugt werden, ein Druckunterschied > von 0,2-0,3 mbar soll ein Alarm auslösen. > > Wenn man die Tür öffnet und wieder schließt > entsteht vermutlich ein größerer Druck, > der soll den Sensor aber nicht zerstören. grade heute hatte ich mit einem Architekten gesprochen, der aus seinem beruflichen Umfeld eine Situation schilderte, welche irgendwie ählich zu deinem Anwendungsfall zu sein scheint. Und zwar geht es um Evakuierungs-Treppenhäuser, welche per Lüftung mit "Überdruck" versorgt werden und über eine Schleuse erreichbar sind. Sinn des ganzen ist es, Rauch-Abgase aus dem Treppenhaus draussen zu lassen, um eine bessere Evakuierungs-Situation zu schaffen. Ich weiß kein bischen bei dieser Treppenhausgeschichte über Druck, Luftmenge, ALarme und Schalter bzw. Reaktionen. Mir fiel nur grade dieser Thread dazu ein, daher wollte ich es dran kommentieren. Wenn du magst, kann ich ja mal etwas Hintergrund-Info abgreifen.
Tier schrieb: > Hallo, > ich brauche einen Differenz-Drucksensor, > der minimale Unterschiede zeigen kann. > In einem luftdichten Raum soll ein Überdruck > von 0,4 mbar erzeugt werden.... > Ich suche (google, Reichelt, ..) schon den ganzen > Tag, aber werde nicht fündig. offensichtlich die falschen Ort um sowas zu finden... > Hat mir jemand einen Tipp, welchen Druckschalter > man nehmen könnte ? https://www.hubacontrol.com/de/produkte/differenzdrucktransmitter Unsere SW die die uswertung macht muß allerdings einiges tun damit es stabil funktioniert...
Hallo Daniel, Danke für den Tipp !!! Das klingt passend ! LG das Tier
Es gab mal den Thread hier Beitrag "Re: Infraschall messen" der MPXV5004GC6U ist noch etwas empfindlicher, und Klaus Sander bietet den noch für 16,66€ an: https://www.sander-electronic.de/be00067.html allerdings kein Differenzdrucksensor, der misst den Druckunterschied zur Umgebung. Hier das Datenblatt des Herstellers https://www.nxp.com/docs/en/data-sheet/MPXV5004G.pdf Aber MPXV5004DP im gleichen Datenblatt hat zwei Anschlußstutzen, der wäre dann richtig,
:
Bearbeitet durch User
Schau mal bei http://www.drucksensorik.de/deu/drucksensorik.htm?gclid=EAIaIQobChMIpabG1LHy_gIVSgSLCh2IAQXsEAAYASAAEgJm1vD_BwE Die sind auf Drucksensorik spezialisiert.
Hallo, ich weiß nicht, ob du noch nach einem geeigneten Sensor suchst, aber vielleicht könnte der AMS 5105 für deine Anwendung geeignet sein. (https://www.analog-micro.com/de/produkte/drucksensoren/board-mount-drucksensoren/ams5105/) Die Variante AMS 5105-0005-D misst von 0 bis 5 mbar Differenzdruck und hat einen Berstdruck von mindestens 350 mbar. Neben einem Spannungsausgang hat er auch noch zwei logische Schaltausgänge, die über ein Starter Kit programmiert werden können. Damit könntest du den Sensor so einstellen, dass er bei einem Druckabfall von 0,4 mbar auf 0,2 mbar ein Signal sendet. Viele Grüße, Jana
