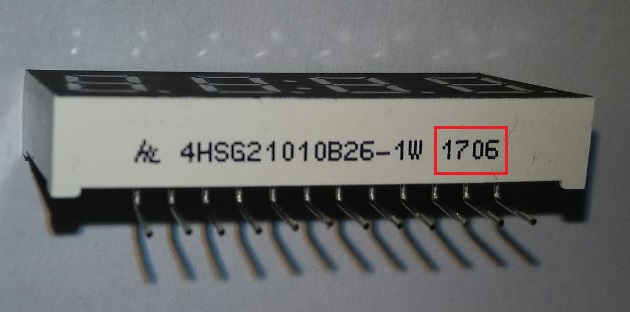

Pollin LED-Anzeige 4HSG21010B26-1W 10mm grün 4 digit

#7455123
Lesenswert?

Lötzinn V. schrieb:

so dass man den Altkram nicht mehr haben möchte

die neuesten dürften das nicht sein, aber was erwartest Du bei einem Sonderposten zu dem Preis?

Eine Anzeige, die man mit lästig viel Strom multiplexen muß oder bei Sonnenschein die Gardine zuziehen muß.

Peter N. schrieb:

Ich verstehe euch nicht... Mir ist egal, wie alt irgendwelcher Kram ist, solange er funktioniert und wenig kostet.

Und Ihr mich nicht.

Ich habe nichts gegen gut abgelagerte Teile und schon garnichts gegen geringe Preise.

Nun haben wir es hier mit LED-Technik zu tun. Da musste ich lernen, dass über die Jahre deren Lichtausbeute erheblich gestiegen ist und es mir keinen Spaß mehr macht, LEDs von vor 20 oder mehr Jahren zu verbauen.

Ist doch schön, wenn man eine Anzeige auch bei hellem Umgebungslicht ablesen kann oder nur ein Viertel Strom speisen muß.

#7455268
Lesenswert?

Manfred P. schrieb:

Nun haben wir es hier mit LED-Technik zu tun. Da musste ich lernen, dass über die Jahre deren Lichtausbeute erheblich gestiegen ist und es mir keinen Spaß mehr macht, LEDs von vor 20 oder mehr Jahren zu verbauen.

Ja, bei modernen Leds nehme ich schon den 4-fachen Vorwiderstand von vor 20 Jahren, die Leds blenden trotzdem, ich muß den passenden Vorwiderstand immer noch experimintell bestimmen...

#7643311
Lesenswert?

Gunnar F. schrieb:

und wie hell sind die, bei welchem Strom?

Bei ca. 10 mA pro Segment und 1/4 Duty (über 220 Ω an 4,4 V, 250 Hz) für den Innenbereich ausreichend hell, solange die Sonne nicht drauf scheint. Die Widerstände sollten lieber noch auf 150 Ω oder so verringert werden. Die LEDs sind also nach heutigen Maßstäben nicht besonders effizient.

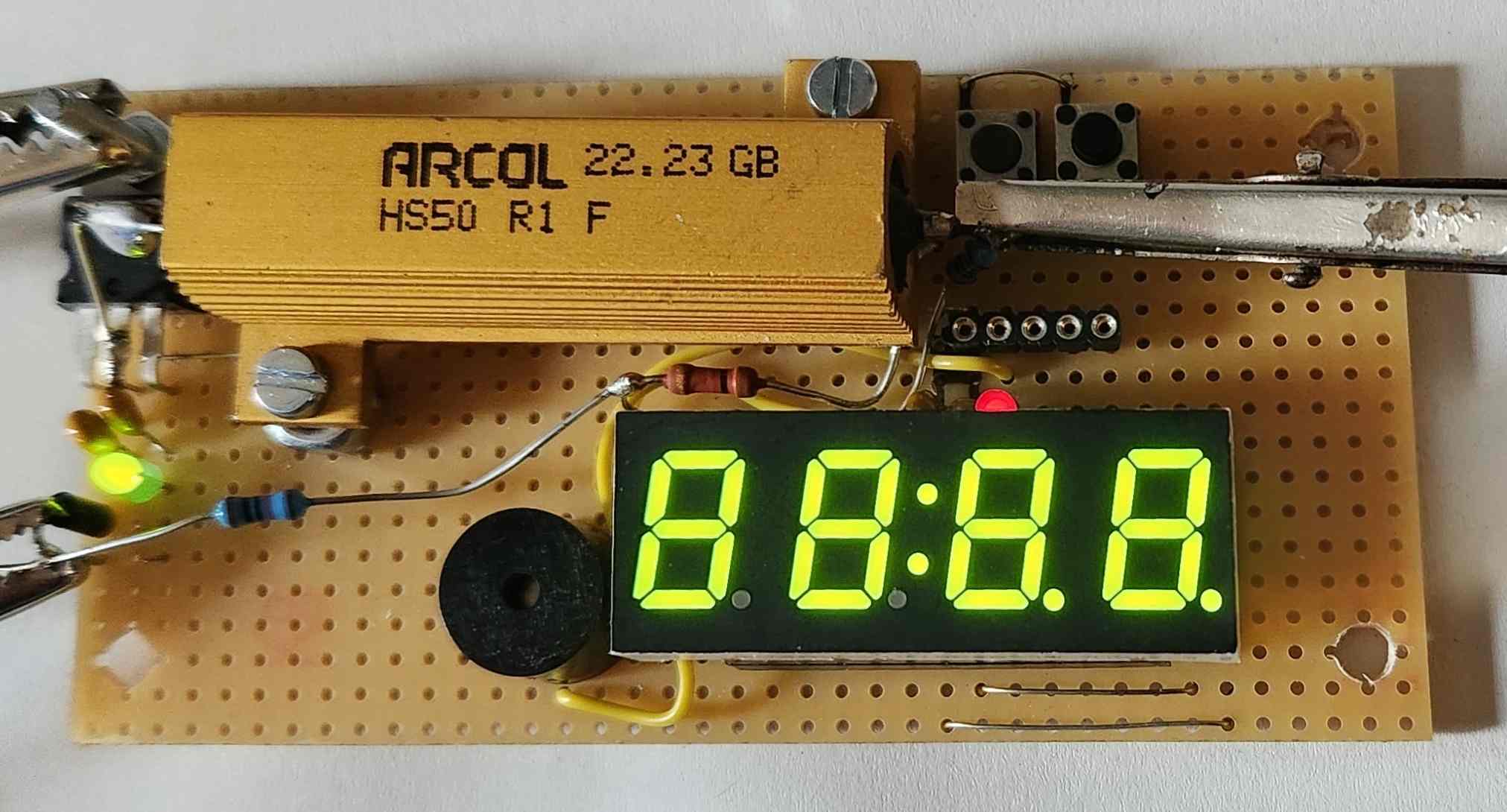

Angehängte Dateien:
#8086690
Lesenswert?

Lötzinn V. schrieb:

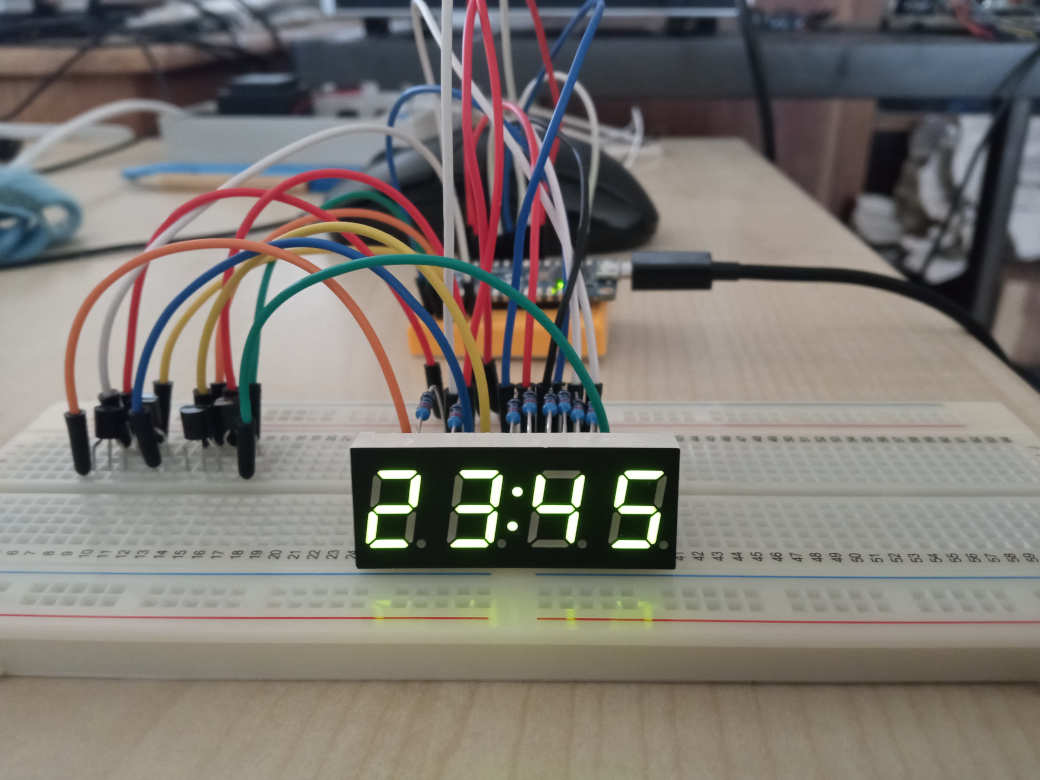

wurde die Schaltung für die Uhr irgendwo dokumentiert ?

Nein, das war nur improvisiert, müßte aber mit hoher Wahrscheinlichkeit wie folgt gewesen sein:

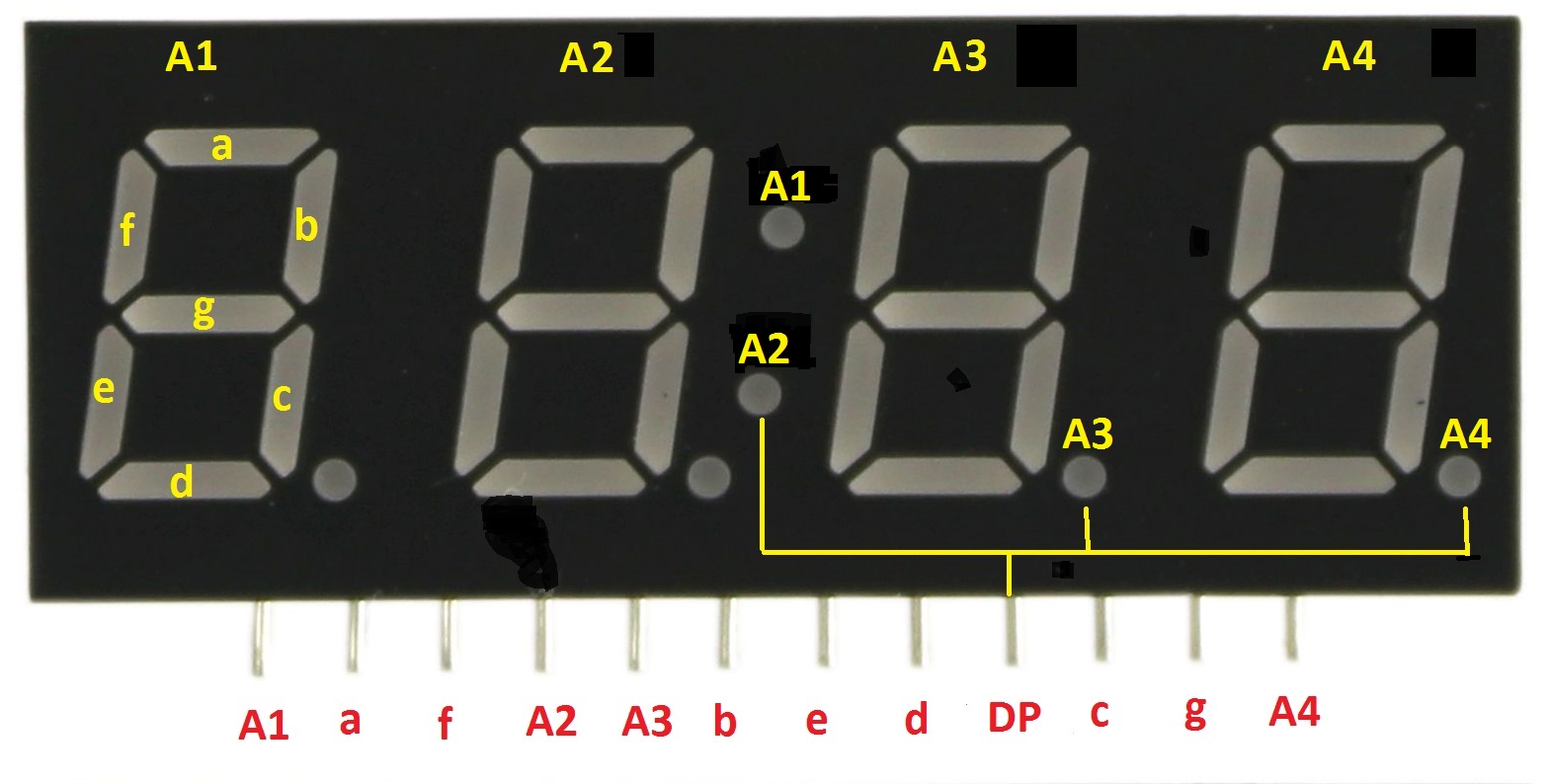

Die gemeinsamen Anoden A1...A4 wurden von je einem BC337 (NPN) in Kollektorschaltung (C an +5_V, B an uC-Pin, E an gemeinsame Anode) geschaltet, die Segment-Kathoden a...g und DP waren über je einen Widerstand von 220_Ω mit den acht Pins eines uC-Ports verbunden.

Sorry für die Prosa, habe aber gerade keine Lust, ein Schaltbild dafür zu zeichnen.
