Forum: Platinen Günstige Herstellung von Platienen, welche Vorgaben ?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Ralf H. (ralf_h797)


Lesenswert?

Hallo,
Ich würde gerne mal China-Platinen mal angehen wollen.

Was gilt zu beachten, dass es günstig bleibt. Also welche
Leiterbahngrößen, Abstände Via- Größen.

Welche Bauteiltypen wären vorzuziehen?
SMD oder eher dann  gedrahtet. Mit Bedahtung kann man halt leichter
Brücken machen um Vias zu sparen.

Vielleicht gibt es auch irgendwo ein paar Richtlinientips, wo ich mir
dann zu Rate ziehen kann.

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Ralf H. schrieb:
> Hallo,
> Ich würde gerne mal China-Platinen mal angehen wollen.
>
> Was gilt zu beachten, dass es günstig bleibt. Also welche
> Leiterbahngrößen, Abstände Via- Größen.
Das wird dir der freundliche China-Platinenhersteller sicherlich auf
seiner Website erzaehlen.

> Welche Bauteiltypen wären vorzuziehen?
> SMD oder eher dann  gedrahtet. Mit Bedahtung kann man halt leichter
> Brücken machen um Vias zu sparen.
Wenn du tatterig, halbblind und grobmotrisch bist, und trotzdem selbst
bestuecken moechtest, wird THT wohl besser sein.
SMD-Bestueckung durch den China-Platinenhersteller ist sicherlich
billiger als THT-Bestueckung.
"normale" Vias kosten nix, einseitige Platinen kosten auch
ueblicherweise nicht weniger als doppelseitige.

> Vielleicht gibt es auch irgendwo ein paar Richtlinientips, wo ich mir
> dann zu Rate ziehen kann.
Jeweils beim China-Platinenhersteller deiner Wahl.

Gruss
WK

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Ralf H. schrieb:
> Mit Bedahtung kann man halt leichter Brücken machen um Vias zu sparen.

Interessiert niemanden.

von Sebastian R. (sebastian_r569)


Lesenswert?

Ralf H. schrieb:
> Was gilt zu beachten, dass es günstig bleibt. Also welche
> Leiterbahngrößen, Abstände Via- Größen.

Da musst du schauen, was die Hersteller können und wie teuer das dann
wird.
Größere Strukturen als das Minimum bedeuten meist keinen niedrigeren
Preis.

Ralf H. schrieb:
> Welche Bauteiltypen wären vorzuziehen?
> SMD oder eher dann  gedrahtet. Mit Bedahtung kann man halt leichter
> Brücken machen um Vias zu sparen.

Vias sind mittlerweile eigentlich immer kostenlos. Selbst Via-Stitching
großer Grundplanes ändert nichts am Preis.

Ralf H. schrieb:
> Vielleicht gibt es auch irgendwo ein paar Richtlinientips, wo ich mir
> dann zu Rate ziehen kann.

Was für Richtlinien?
Die Hersteller haben ihre Design Rules, die du einhalten musst und das
war's.

Erstell deine Platine nach deinen Wünschen (Meist ist kleiner günstiger)
und jag es durch die Online-Rechner der Hersteller und entscheide dich
für das günstigste Angebot. Fertig. Auf einen Euro wird es ja vermutlich
dennoch nicht ankommen.

: Bearbeitet durch User
von Dieterich (einermehr)


Lesenswert?

Hallo

Ist es wirklich so einfach?

Nicht nur hier im Forum habe ich mehr als einmal gehört, dass der
wirkliche Preis nicht unbedingt des den nach Übertragung der
Boardlayoutdaten aufpoppenden Preises entspricht, auch die angezeigten
Versandkosten sollen öfter nicht der Realität entsprechen, und auch ob
"Zoll" (MWST) schon eingerechnet sind ist manchmal nicht wirklich klar
ersichtlich...

Alles Vergangenheit bzw. das Typische "Der Schwager meines
Arbeitskollegen hat..." oder steht da was Reales dahinter?

: Bearbeitet durch User
von Cyblord -. (cyblord)


Lesenswert?

Dieterich schrieb:
> Ist es wirklich so einfach?

Ja ist es.

Dieses weltfremde Ahnungslose theoretisieren bringt nichts. Hier reden
Blinde von Farben. Das kann nichts werden.

Und wenn ihr Bestellungen aus Fernost nicht auf die Kette bekommt, dann
kauft lokal aber lasst uns bitte mit euren Angstzuständen bezüglich Zoll
usw. in Ruhe. Ich bin es leid.

@TE: Schau dir die Design-Vorgaben von JLCPCB an. Mach danach eine
Platine und probiere es aus.

: Bearbeitet durch User
von Thomas W. (dbstw)


Lesenswert?

Zoll ist nur ab 150EUR spannend, z.B. JLCPCB nimmt bei IOSS teil, d.h.
die Platinen kommen bei Dir zu Hause an, MwST hast du schon abgefuehrt.

Ich wuerde einfach mal eine kleine Platine designen (100 x 100mm sind
ca. 6EUR), Du lernst den Ablauf und am Ende hast Du ein paar Platinen.

Eine kleine miese Sache ist der Versand: Benutze auf jeden Fall
Europacket oder Global Standard line, unter keinen Umstaenden etwas mit
DHL im Namen!

Gruesse

Th.

von Michael B. (laberkopp)


Lesenswert?

Ralf H. schrieb:
> Was gilt zu beachten, dass es günstig bleibt

Die Gesamtgrösse. Schau halt mal bei jlcpcb. Und klar, Multilayer ist
teurer. Extrm dünne Leiterbahnen und Bohrungen auch. Bleib halt oberhalb
von 0.2mm und 0.5mm, dann kann das gar der Hobbyist.

Ralf H. schrieb:
> SMD oder eher dann  gedrahtet.

Hängt davon ab, wer bestückt. Du per Hand: nimm handliches. Eine
Bestückungsmaschine ? Nimm SMD das von deren Greifern angesaugt werden
kann.

SMD erfordert oft völlig andere Schaltungen, z.B. statt Linearreglern
dann Schaltregler, weil die Verlustleistung minimiert werden muss, die
Bauteile sind halt kleiner und können nur weniger verheizen. Andere
Schnittstellen wie USB statt DC-Hohlbuchse und RS232 weil letztere nicht
automatenbestückbar sind. Schon ein dicker shunt ist in SMD ein Problem.
Dafür steigt die Effizienz.

von Harald K. (kirnbichler)


Lesenswert?

Michael B. schrieb:
> Die Gesamtgrösse. Schau halt mal bei jlcpcb. Und klar, Multilayer ist
> teurer.

Bei vier Lagen aber auch nicht so, daß man die nächsten drei Jahre nur
verschrumpelte Kartoffeln essen darf.

Fünf Platinen mit 10x10cm, vierlagig, haben mich dort gerade 12 Euro
gekostet. Inklusive Versand, inklusive Einfahrumsatzsteuer, inklusive
Paypal-Zusatzgebühr.

Wie die Fertigungsdaten aussehen müssen, und wie man die mit KiCad
erzeugen kann, ist auf der Webseite beschrieben.

von Veit D. (devil-elec)


Lesenswert?

Dieterich schrieb:
> Hallo
>
> Ist es wirklich so einfach?
>
> ...
>
> Alles Vergangenheit bzw. das Typische "Der Schwager meines
> Arbeitskollegen hat..." oder steht da was Reales dahinter?

Hallo,

um das nochmal ganz deutlich zu sagen. Das ist alles kompletter
Blödsinn. Das wird sich komplett aus den Fingern gesaugt. Warum weiß ich
nicht. Das wie ist mit Gerüchten. Kompletter Nonsens.
Es wird vorm Bestellen und abnicken der komplette Preis berechnet und
angezeigt. Natürlich wird ohne Login nur der Platinenpreis berechnet und
angezeigt, wie bei allen anderen auch. Die Versandkosten sind
Gewichtsabhängig. Deswegen variieren diese je nach Menge etc.. Für den
Versand nimmste bei JLCPCB "Europacket" und bei elecrow hatte ich
letztens "Economy Express(6-11 Business Days)" gewählt. Alles ohne
Probleme, ohne Nachzahlung, kam wie immer direkt zu mir. Ich bestelle
schon seit Jahren wie viele andere auch bei JLCPCB und elecrow. Noch nie
gab es ein Problem. Ich muss mir nichts aus den Fingern saugen.

Nochwas. Für die anderweitigen Zollvorschriften für Deutschland kann der
Chinese nichts.

Oder bestellst bei Aisler.

von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Lesenswert?

Michael B. schrieb:
> SMD erfordert oft völlig andere Schaltungen, z.B. statt Linearreglern
> dann Schaltregler, weil die Verlustleistung minimiert werden muss, die
> Bauteile sind halt kleiner und können nur weniger verheizen.

Gerade bei Leistungs-MOSFETs für Schaltanwendungen sieht das aber
manchmal komplett anders aus, da diese sehr großflächig mit den
Kupferstrukturen der Leiterplatte verbunden werden können, wohingegen
sich ein bedrahteter MOSFET "nur" mit den Anschlusspins begnügen muss.
Um eine maximale Stromtragfähigkeit zu erreichen, muss bei bedrahteten
Pins auch sichergestellt sein, dass die Kupferhülse großflächig
kontaktiert ist. Dies erfordert dann Thermals in den Kupferstrukturen,
die wiederum die effektiven Leiterbahnbreiten und den Wärmetransport in
der Leiterplatte reduzieren. Bei SMD-MOSFETs kann man elektrisch und
thermisch sehr gut leitfähige Anbindungen an z.B. Dickkupferinnenlagen
mittels Microvias vornehmen.

Bei vielen sehr modernen Bauelementen, z.B. GaN-MOSFETs, geht der Trend
auch sehr in Richtung CSP (Chip Scale Package), bei denen ggf. gar keine
Bondingdrähte im Gehäuse mehr vorhanden sind, sondern die Lötkugeln
(statt Pins) direkt auf den Chip aufgebracht sind. Das reduziert
nochmals den elektrischen und thermischen Widerstand und reduziert die
Verlustleistung.

Fazit: Die Pauschalaussage, dass bei jeglicher Art von SMD-Bauelementen
weniger Leistung umgesetzt werden kann, ist völliger Humbug. Ganz im
Gegenteil lassen sich bei sinnvoller Kombination aus
Bauelemente(gehäuseforme)n und Leiterplattentechnologien
Leistungsdichten erzielen, von denen man mit bedrahteten Bauelemente nur
träumen kann.

von Michael B. (laberkopp)


Lesenswert?

Andreas S. schrieb:
> Fazit: Die Pauschalaussage, dass bei jeglicher Art von SMD-Bauelementen
> weniger Leistung umgesetzt werden kann, ist völliger Humbug

Fazit: du kannst nicht lesen.

Erstens geht es um VERLUSTleistung  zweitens bringt kein SMD Package die
100W eines TO3 los, selbst ein DirectFET hat 3.7K/W.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Michael B. schrieb:
> bringt kein SMD Package die 100W eines TO3 los

Ist aber völlig irrelevant, denn die 100 W eines TO3 hat man eh nicht
auf einer Platine abgeführt – um solche geht es hier.

Ansonsten hast du deine Abneigung gegen SMD schon oft genug zur Schau
gestellt. Es ist nicht nötig, dass du damit nun auch noch Anfänger
verwirren musst.

von H. H. (Gast)


Lesenswert?

Michael B. schrieb:
> bringt kein SMD Package die
> 100W eines TO3 los, selbst ein DirectFET hat 3.7K/W.

SMPD!


Oder D3PAK auf Kupferkernplatine...

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Lass mal, nur weil er kein SMD mag, muss er jetzt nicht den Thread mit
Themen aufmischen, die gar nicht her gehören – von irgendwelchen
Leistungsbaugruppen hatte vor ihm keiner was geschrieben.

Ist sowieso fraglich, ob der TE das alles ernst meint – wenn man sich
seine Threads sonst noch so ansieht.

von Michael B. (laberkopp)


Lesenswert?

Jörg W. schrieb:
> SMD schon oft genug zur Schau gestellt. Es ist nicht nötig, dass du
> damit nun auch noch Anfänger verwirren musst.

Ah, der Moderator als Meinungsvorgeber, was richtig und was falsch zu
sein hat.

SMD ist nötig, um billig industriell produzieren zu können, und man
sucht händeringend Lösungen, wie man die letzten bedrahteten Bauteile,
die per Hand nachbestückt werden müssen, von der Platine verbannen kann,
und denkt sich daher neue Schaltungen aus.

Aber genau diesen Zwang hat der Badtler nicht, im Gegenteil  er probiert
gern im Experimentiersteckbrett oder lötet sein Einzelstück auf
Lochraster.

Deine Ignoranz der Gegebenheiten und das daherpalavern von 'ich bin
schick  ich bin toll, ich bin so modern' geht am Thema vorbei.

Kauf dir einen Porsche für deinen Minderwertigkeitskomplex.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Michael B. schrieb:
> SMD ist nötig, um billig industriell produzieren zu können

Wir kennen deine Meinung, die hast du uns oft genug zu Schau gestellt.

Du darfst aber auch akzeptieren, dass es mehr als eine Person gibt, die
überhaupt nicht deiner Meinung ist – auch bei Bastlern, nicht aus
Kostengründen.

von H. H. (Gast)


Lesenswert?

Jörg W. schrieb:
> Ist sowieso fraglich, ob der TE das alles ernst meint – wenn man sich
> seine Threads sonst noch so ansieht.

Jemand müsste ihn an der Hand nehmen und durch den Dschungel führen...

von Michael B. (laberkopp)


Lesenswert?

Jörg W. schrieb:
> als eine Person gibt, die überhaupt nicht deiner Meinung ist – auch bei
> Bastlern, nicht aus Kostengründen.

Sicher, darf ja auch jeder Geld ausgeben wie er will.

Ich kenne da einige Entwickler, die uC mit blöden Footprint und
Schaltregler in Sandkorngrösse zusammenfrickeln mussen, ohne vorherigen
Test eine Platine zeichnen, die über Nacht im Express gefertigt und
bestückt werden soll, damit sie morgen oder spätestens übermorgen die
neue Iteration ausprobieren können, und das über Wochen. Kostet ein
Schweinegeld, aber wenn man nicht mehr selber in der Lage ist das
anzufertigen, muss man eben zahlen. Mit Mühe kann man auf den Platinen
noch rumlöten um den Einfluss unterschiedlicher Bauteile auszuprobieren,
ob TaiyoYuden oder TDK nun den besseren Wirkungsgrad bringt, aber
Schaltungsänderungen oder Bauteilgrössenänderungen benötigen eine neue
Platine. Und läuft alles, gibt es die nächsten Iterationen bis EMV
passt.

Ich kenn auch den umgekehrten Weg, was ein 1980 Standardnetzteil aus
Trafo, potigeregelter LM317 auf Kühlkörper in Blechgehäuse mit
Kaltgerätestecker und Netzschalter und Zeigerinstrument und Relais zur
Wicklungsumschaltung kostet und was es wiegt, jeder erschrickt wenn er
die Preise bei Reichelt summiert, ein fertiges besseres Labornetzteil
kostet schliesslich weniger,

und was passiert wenn man modern mit Schaltnetzteil und
Sekundärschaltregler mit Panelmeter baut in leichtem Plastikgehäuse mit
Eurostecker: plötzlich ein vertretbarer Preis, aber da nimmt man SMD
besser nur auf fertigen Modulen.

Du hast KEINE Lösung, wie man mit SMD experimentiert, ausser auf
'chinesisch' vorgefertigte Adapterplatinen für Steckbrett oder
Dupont-Wires oder Lochrasterplatine zurückzugreifen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

H. H. schrieb:
> Jemand müsste ihn an der Hand nehmen und durch den Dschungel führen...

Zwischen chinesischen Herstellern, Tonertransfer und direkt
3D-gedruckten Platinen? Glaub' ich eher nicht, dass er das wirklich
will.

Michael B. schrieb:
> Du hast KEINE Lösung, wie man mit SMD experimentiert, ausser auf
> 'chinesisch' vorgefertigte Adapterplatinen für Steckbrett oder
> Dupont-Wires oder Lochrasterplatine zurückzugreifen.

Woher willst du wissen, wofür ich alles (keine) Lösungen habe?

Was ich allerdings in der Tat nicht habe sind Steckbretter.

von H. H. (Gast)


Lesenswert?

Noch jemand ohne Lerchenzungen, Otternasen oder Ozelotmilch?

von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Lesenswert?

Michael B. schrieb:
> Ich kenne da einige Entwickler, die uC mit blöden Footprint und
> Schaltregler in Sandkorngrösse zusammenfrickeln mussen, ohne vorherigen
> Test eine Platine zeichnen, die über Nacht im Express gefertigt und
> bestückt werden soll, damit sie morgen oder spätestens übermorgen die
> neue Iteration ausprobieren können, und das über Wochen.

In THT wäre die Leiterplatte dann so groß wie ein Backblech. Und wer zu
viele Iterationen benötigt, beherrscht eben nicht sein Fach. Ich
benötige für Serienprodukte meist ein oder zwei Iterationen. Später
kommen zwar auch manchmal noch Änderungen vor, aber dann meist zwecks
Optimierung irgendeines Details in der Fertigung oder weil mal wieder
irgendwelche Bauelemente nicht kurzfristig lieferbar sind.

> Kostet ein
> Schweinegeld, aber wenn man nicht mehr selber in der Lage ist das
> anzufertigen, muss man eben zahlen.

Das ist der Komplexität der Schaltung und nicht der Verwendung von SMD
statt THT geschuldet. Auch die großen THT-Backbleche, wie sie früher
üblich waren, ätzte man nicht mehr im heimischen Labor, insbesondere bei
Multilayern. Und an die Wire-Wrap-Technik der 1970er und frühen 1980er
Jahre erinnere ich mich auch nur noch mit Grausen. Zwar sind dann
Schaltungsänderungen recht einfach möglich, aber jede Baugruppe ist
dadurch ein Einzelstück und kein Serienprodukt.

> Mit Mühe kann man auf den Platinen
> noch rumlöten um den Einfluss unterschiedlicher Bauteile auszuprobieren,
> ob TaiyoYuden oder TDK nun den besseren Wirkungsgrad bringt, aber
> Schaltungsänderungen oder Bauteilgrössenänderungen benötigen eine neue
> Platine.

SMD-Bauelemente bekommt man meist wesentlich einfacher wieder entfernt
als THT. Versuche mal, ein fettes PGA-Gehäuse oder einen etwas größeren
THT-Steckverbinder auszulöten, ohne die Leiterplatte zu beschädigen...
Dann föne ich doch lieber ein dickes Bauteil im BGA wieder herunter.

> Und läuft alles, gibt es die nächsten Iterationen bis EMV
> passt.

Eine gute EMV lässt sich mit SMD viel einfacher erzielen als mit THT, da
sich Abblockkondensatoren viel besser anbinden lassen. Bei Verwendung
von gestapelten Microvias kann man insbesondere kritische Signale gleich
impedanzkontrolliert in abgeschirmte Innenlagen führen, wo gar nichts
mehr nach außen abstrahlt. Das geht zwar auch bei THT, aber dort schauen
natürlich auf der Unterseite die Pins heraus. Und hast Du Dir schon
einmal den Impedanzverlauf eines THT-Pins in der Simulation oder mit
einem Zeitbereichsreflektometer bzw. Vektornetzwerkanalysator
angeschaut? Vermutlich nicht, sonst bekämst Du das kalte Grausen.

> Ich kenn auch den umgekehrten Weg, was ein 1980 Standardnetzteil aus
> Trafo, potigeregelter LM317 auf Kühlkörper in Blechgehäuse mit
> Kaltgerätestecker und Netzschalter und Zeigerinstrument und Relais zur
> Wicklungsumschaltung kostet und was es wiegt, jeder erschrickt wenn er
> die Preise bei Reichelt summiert, ein fertiges besseres Labornetzteil
> kostet schliesslich weniger,

Genau die richtige Technik für ein Smartphone, Notebook oder sonstiges
Mobilgerät.

Und dann erklärst Du uns bitte auch, wie man mit solch einem Netzteil
die heutigen PFC-Anforderungen erfüllt? Nein, die Ausrede, unterhalb der
75W-Grenze zu bleiben, zählt nicht.

Und wie sieht es denn mit dem Wirkungsgrad und damit außer dem
Energieverbrauch natürlich auch mit der Abwärme im Vergleich zu modernen
GaN-basierten Schaltreglern aus? Ach, ziemlich kacke=?

> Du hast KEINE Lösung, wie man mit SMD experimentiert, ausser auf
> 'chinesisch' vorgefertigte Adapterplatinen für Steckbrett oder
> Dupont-Wires oder Lochrasterplatine zurückzugreifen.

"Richtige Leiterplatte", ordentliche Lötstation, Heißluftpistole,
vorzugsweise Vorheizplatte, Mikroskop. Größere Schaltungsänderungen ggf.
in "Dead-Bug"-Technik mit Fädeldraht. Funktioniert weltweit bei
zigtausenden von Entwicklern und Bastlern, egal ob beruflich, privat
oder akademisch.

Fazit:
Nicht die Technik ist das Problem, sondern ausschließlich Deine, selbst
für Privatbastler, haarsträubende Rückständigkeit und
Technikverweigerung. Suche Dir doch lieber eine etwas zeitlosere
Beschäftigung, z.B. Steine sammeln (ohne petrographische
Laboruntersuchungen).

: Bearbeitet durch User
von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Lesenswert?

Sebastian R. schrieb:
> Größere Strukturen als das Minimum bedeuten meist keinen niedrigeren
> Preis.

Es empfiehlt sich aber trotzdem, beim Layout nicht unbedingt diese
Minima ohne Not auszureizen. Nur weil man z.B. Strukturen mit 150 µm
ohne Aufpreis bekommt, muss man nicht alles mit 150 µm Leiterbahnbreite
und -abstand routen. Üblicherweise gehe ich beim Layouten eher
konservativ vor und wähle zunächst recht grobe Einstellungen, z.B. 300
µm Breite und Abstände. Damit lassen sich meist schon 80 % des Layouts
erschlagen. Der Rest wird dann mit entsprechend feineren Einstellungen
geroutet. Bei impedanzkontrollierten Leiterbahnen verwende ich natürlich
gleich die richtigen Einstellungen, ebenso natürlich bei Gehäuseformen
mit hoher Kontaktdichte, z.B. QFP/QFN/BGA.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite

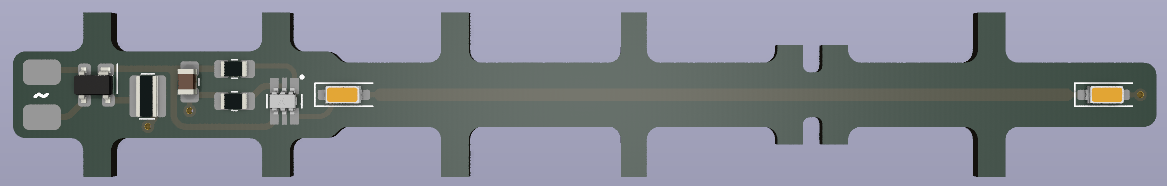

Angehängte Dateien:

Lesenswert?

Andreas S. schrieb:
> Genau die richtige Technik für ein Smartphone, Notebook oder sonstiges
> Mobilgerät.

Naja gut, der TE wollte wohl mit seinem Beitrag (den ich angesichts
seiner anderen Beiträge inzwischen eher als Trollversuch sehe) den
Eindruck eines Bastlers auf der Suche erwecken, der wird sich kein
Smartphone oder Notebook bauen wollen. :-)

Mobile Geräte aber schon eher … Ich habe mir einen UHF-Leistungsmesser
mit einem AD8319 gebaut, der ist nett handlich, hat einen kleinen LiPo
mit Ladeschaltung drin und so ein kleines gelb-blaues OLED-Display.
Schon allein für den UHF-Teil (der einigermaßen bis 8 GHz brauchbar sein
soll) wüsste ich nicht, wie man das hätte ohne SMD machen sollen :), und
die DIL-Variante der MCU hätte wohl schon das halbe Gehäuse eingenommen,
wenn man mal die Aussparung der Platine abzieht, in der der LiPo sitzt.

ps: Das ist natürlich trotzdem ein „richtiges Bastlergerät“: die Bugs
der ersten Platinenversion wurden mit Kratzen und Kupferlackdraht
korrigiert, statt für ein Einzelstück noch eine zweite Platinenversion
zu machen.

: Bearbeitet durch Moderator
von Hans W. (Firma: Wilhelm.Consulting) (hans-)

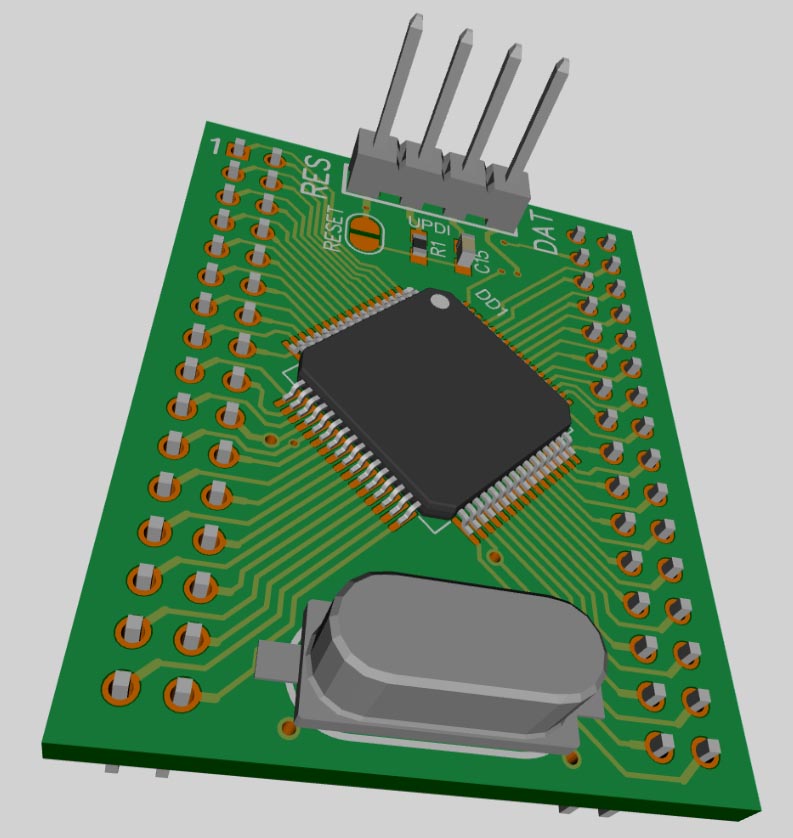

Angehängte Dateien:

Lesenswert?

Jörg W. schrieb:
> Ich habe mir einen UHF-Leistungsmesser
> mit einem AD8319 gebaut

Interessant. Meiner ist mit einem AD8362 gebaut.
Bei mir gings um min 1MSPS und möglichst hohe Bandbreite bei der
Leistungsmessung.
TX Power Messung nach EN 300 328 halt :)

Der RMS Power Sensor ist übrigens beheitzt. Damit bin ich ziemlich
temperaturstabil.

Das ist auch der "1. Schuss"... ein paar Fädeldraht Brücken sind
natürlich drauf, aber funktioniert. Noch ist nicht beschlossen wie ich
das Ding kommerzialisiere... Das wäre dann Rev2, die direkt verkaufbar
wäre (EMV habe ich schon gemessen).

73

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Beheizt ist natürlich auch nochmal 'ne Nummer. ;-) Du gibst die
Messdaten offenbar über USB aus, oder? Soweit war ich damals nicht, bei
mir werkelt nur ein ATmega48 (oder so ähnlich – ich müsste nachgucken),
der es auf dem OLED anzeigt. Das genügte mir damals. Korrekturwerte für
den Frequenzgang habe ich aber trotzdem kalibriert, sonst bekommt man es
nicht breitbandig genug hin.

War aber „nur zur orientierenden Messung“ gedacht. :-)

von Hans W. (Firma: Wilhelm.Consulting) (hans-)


Lesenswert?

Jörg W. schrieb:
> Beheizt ist natürlich auch nochmal 'ne Nummer. ;-) Du gibst die
> Messdaten offenbar über USB aus, oder? Soweit war ich damals nicht, bei
> mir werkelt nur ein ATmega48 (oder so ähnlich – ich müsste nachgucken),
> der es auf dem OLED anzeigt. Das genügte mir damals. Korrekturwerte für
> den Frequenzgang habe ich aber trotzdem kalibriert, sonst bekommt man es
> nicht breitbandig genug hin.
>
> War aber „nur zur orientierenden Messung“ gedacht. :-)

Ja, ich sample mit 1,2MSPS. Die Daten (alle! das läuft mit 480mbit)
kommen auf den PC und dort wird nach EN 300 328 jeder einzelne Pulse
analysieren (das ist noch nicht 100% sauber... sind ja garnicht wenig
daten die da reinkommen).

Mitteln kann das ding übrigens auch... das lässt sich dann auch mit
USBTMC steuern.

Der Frequenzgang ist <1GHz fast komplett flach. Darüber muss man schon
frequenzabhängig korregieren. Eigentlich war der ADL5906 eingeplant für
5GHz Wlan. Nachdem aber der AD8362 lagernd war und beide chips
pin-kompatible sind wurde es dann der "kleinere".... der hat bei 5GHz
aber zu wenig Dynamik.

Ein weiteres Detail am Rande: Ich habe "fix" einen 10dB eingeplant.
Damit habe ich einen schönen SWR am Eingang und der max Pegel wird auch
angenehmer :)

Wie gesagt, ich bin da noch am Grübeln über die Kommerzialisierung...
Open Hardware oder nicht ist gerade die größte Frage.

73

: Bearbeitet durch User
von Maxim B. (max182)


Lesenswert?

Ralf H. schrieb:
> Welche Bauteiltypen wären vorzuziehen?
> SMD oder eher dann  gedrahtet. Mit Bedahtung kann man halt leichter
> Brücken machen um Vias zu sparen.

Vias braucht man nur sparen, wenn man Platine selbst ätzt. Wenn man die
Platine in China bestellt, macht man so viele Vias wie notwendig. Ich
habe bisher PCB mit Vias 0,3 mm und Leiterbahnen 0,152 mm bestellt, aber
Leiterbahne kann man auch noch kleiner machen. Vias aber eher nicht: mit
0,2 mm wollte Hersteller zusätzliche Tests machen, das wäre zu teuer.

Meistens bestelle ich zweilagigen PCB, aber vier Lagen sind auch noch
günstig und sparen viel Platz.

Bauteile: mit SMD kann man beide Seiten der Platine bestücken, fast
unabhängig voneinander. So kann man alles viel kleiner und bequemer
machen.
Ich benutze C und R in 0603 und 0805 Größen. Kleinere sind schon etwas
zu schwer zu löten. Transistoren nehme ich lieber in SOT-23. IC nehme
ich in SO, falls diese Variante zu kaufen ist: mit 1,27 mm zwischen Pins
ist Löten komfortabel. Aber auch TQFP mit 0,8 mm geht gut. TQFP mit 0,5
mm zwischen Pins löte ich mit Mikroskop, aber wenn es möglich ist, nehme
ich lieber die größeren.  Wenn man mit Mikroskop löten muß, ist wichtig,
am Tag vorher nicht zu viel zu trinken: sonst zittert Lötkolben unter
Mikroskop zu stark.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Maxim B. schrieb:
> Wenn man die Platine in China bestellt, macht man so viele Vias wie
> notwendig.

Was glaubst du, was man macht, wenn man die Platine woanders bestellt?
;-)

Der TE ist längst über alle Berge.

von Maxim B. (max182)


Lesenswert?

Jörg W. schrieb:
> Was glaubst du, was man macht, wenn man die Platine woanders bestellt?

Schwer zu sagen. Ich habe nirgendwo sonst bestellt, da man in China
alles viel billiger machen kann.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Maxim B. schrieb:
> Ich habe nirgendwo sonst bestellt, da man in China alles viel billiger
> machen kann.

Wenn du meinst … aber es sei dir gesagt: Vias mögen in der
Massenproduktion vielleicht ein Kostenfaktor sein, wenn eine Platine auf
jeden Cent getrimmt wird. Für die hier relevanten Prototyp-Varianten
spielen sie keine Rolle, egal, ob du sie in China, Ungarn oder
Deutschland fertigen lässt.

von Michael B. (laberkopp)


Lesenswert?

Jörg W. schrieb:
> Maxim B. schrieb:
>> Wenn man die Platine in China bestellt, macht man so viele Vias wie
>> notwendig.
>
> Was glaubst du, was man macht, wenn man die Platine woanders bestellt?
> ;-)

Na ja, es gibt (zumindest gab) Hersteller die nach Anzahl der Bohrlöcher
berechnen oder zumindest ein Limit haben.

von Harald K. (kirnbichler)



Lesenswert?

Michael B. schrieb:
> Na ja, es gibt (zumindest gab) Hersteller die nach Anzahl der Bohrlöcher
> berechnen oder zumindest ein Limit haben.

Ja, früher war das so.

Zumindest bei den Prototypenherstellern à la jlcpcb aber ist das nicht
mehr der Fall.

Bernd W. hat hier mal eine Lochrasterplatine designt, und die
Gerberdaten zur Verfügung gestellt.

Beitrag "Re: Gerberfile für lochraster platine"

Und was der jlcpcb-Online-Kalkulator davon hält, zeigt das Bild.

von H. H. (Gast)


Lesenswert?

Harald K. schrieb:
> Und was der jlcpcb-Online-Kalkulator davon hält, zeigt das Bild.

Bestell welche!

von Maxim B. (max182)


Lesenswert?

Jörg W. schrieb:
> Vias mögen in der
> Massenproduktion vielleicht ein Kostenfaktor sein, wenn eine Platine auf
> jeden Cent getrimmt wird.

Ich wollte bei JLCPCB eine 4-seitige Platine mit 0,2 mm Vias bestellen
(was erlaubt ist). Dann wurde mir aber "empfohlen" eine zusätzliche
Überprüfung zu machen, was den Preis von ca. 5 auf ca. 40 € trieb. Ich
habe Platine auf Vias 0,3 mm umgestaltet, somit war der Preis wieder wie
üblich.

Aber auch mit 0,3/0,5 mm Vias kann man gut leben. Gewöhnlich mache ich
0,3 mm für Signalleitungen und 0,5 mm für GND und VCC.

Was eine Lochrasterplatine betrifft - ich verstehe es schlecht, wozu
sollte man das bestellen: es gibt genug zu kaufen. Eine Variante, wo
einige Teile richtig platziert sind und andere über Lochraster - das
könnte interessant sein.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Maxim B. schrieb:
> Ich habe Platine auf Vias 0,3 mm umgestaltet, somit war der Preis wieder
> wie üblich.

Es ging ja hier aber um die Anzahl, nicht die Größe der Vias.

Ansonsten: wenn du "fummeliges" machen willst, kannst du immer mal bei
Aisler vorbei schauen. Die sind einen Tick kleiner als zuweilen die
Chinesen, ohne Aufpreis. Aber man muss sich natürlich immer fragen,
inwiefern es sinnvoll ist, die Technologiegrenzen auszureizen.

von Harald K. (kirnbichler)


Lesenswert?

H. H. schrieb:
> Bestell welche!

Warum sollte ich? Was würde Dir das bringen?

Maxim B. schrieb:
> ich verstehe es schlecht, wozu
> sollte man das bestellen: es gibt genug zu kaufen.

Ein Grund könnte eine Mischung von verschiedenen Rastern sein, weil man
weiß, daß man beispielsweise ein paar Steckverbinder im 2mm-Raster
benötigt, sonst aber im .1"-Raster arbeiten will.

Ein anderer Grund: Das jlcpcb-Angebot ist eher günstiger als wenn man
solche Platinen z.B. bei Reichelt bestellt ...

von Rainer W. (rawi)


Lesenswert?

Maxim B. schrieb:
> Ich wollte bei JLCPCB eine 4-seitige Platine mit 0,2 mm Vias bestellen

Tetraederplatinen? 8-O
Nie gehört und dann auch noch mit 0,2 mm Bohrungen - hört sich teuer an.

Warum nicht einen Würfel - der hätte sechs Seiten.

: Bearbeitet durch User
von Maxim B. (max182)


Angehängte Dateien:

Lesenswert?

Rainer W. schrieb:
> Tetraederplatinen? 8-O

So etwas. Das ist 3d-Modell: Platinen sind gerade heute gekommen, aber
ich habe sie noch nicht gelötet und nicht fotografiert. Morgen nach dem
Dienst werde ich mich damit beschäftigen...

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Maxim B. schrieb:
> Rainer W. schrieb:
>> Tetraederplatinen? 8-O
>
> So etwas.

Er hatte sich über deine "vierseitigen" Platinen lustig gemacht – du
meinst vierlagige.

von Maxim B. (max182)


Lesenswert?

Jörg W. schrieb:
> Er hatte sich über deine "vierseitigen" Platinen lustig gemacht – du
> meinst vierlagige.

Einfach früher immer mit nur zweiseitigen Platinen gearbeitet, nun zwei
Lagen mehr :) Ja, natürlich schade, daß zusätzliche Lagen nur für Leiter
geeignet sind und nicht noch für IC...

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Maxim B. schrieb:
> Einfach früher immer mit nur zweiseitigen Platinen gearbeitet, nun zwei
> Lagen mehr :)

Ja, eben, zwei Lagen – aber die Platine hat deshalb immer noch sechs
Seiten. :)

von Harald K. (kirnbichler)


Lesenswert?

Jörg W. schrieb:
> aber die Platine hat deshalb immer noch sechs
> Seiten.

Wenn man mit metallisierten Langlöchern und Formfräsungen am Rand
experimentiert, sollten sich an den vier bislang nutzlosen* Seiten
zumindest kleinere zweipolige Bauteile wie Widerstände, Kondensatoren
und LEDs problemlos nutzen lassen. Kondensatoren können auch in irgendwo
in die Platine gefrästen Taschen bestückt werden. Bringt zwar in der
Fläche keinerlei Platzersparnis, sieht aber wenigstens anders aus.

*) auch wenn sie nutzlos erscheinen, weglassen kann man sie aus
irgendwelchen Gründen auch nicht. Hmm.

von H. H. (Gast)


Lesenswert?

Harald K. schrieb:
> H. H. schrieb:
>> Bestell welche!
>
> Warum sollte ich?

Dann würdest du Punkt 8 bemerken:

https://jlcpcb.com/help/article/15-In-what-cases-will-there-be-charged-extra

von Harald K. (kirnbichler)


Lesenswert?

H. H. schrieb:
> Dann würdest du Punkt 8 bemerken:

Sollte nicht eigentlich deren Software, die die Gerberdaten auswertet,
das gleich beim Hochladen feststellen können?

Und - betrifft das nicht nur Löcher mit ø < 0.45 mm? So eine typische
Lochrasterplatine hat größere Löcher.

von H. H. (Gast)


Lesenswert?

Harald K. schrieb:
> H. H. schrieb:
>> Dann würdest du Punkt 8 bemerken:
>
> Sollte nicht eigentlich deren Software, die die Gerberdaten auswertet,
> das gleich beim Hochladen feststellen können?
>
> Und - betrifft das nicht nur Löcher mit ø < 0.45 mm? So eine typische
> Lochrasterplatine hat größere Löcher.

Bestell halt.

von Harald K. (kirnbichler)


Lesenswert?

Ich zitier' jetzt mal aus dem Thread, in dem ich die Fertigungsdaten der
Lochrasterplatine gefunden habe:

Bernd W. schrieb:
>> wird mir jlcpcb überhaupt eine solchne platine fertigen?
>
> Klar, wenn Du dafür zahlst.
> So eine Platine enthält zwar unüblich viele Löcher.....auf der anderen
> Seite sind diese Löcher aber relativ grob.

Die Löcher der Platine dort haben übrigens 0.8mm Durchmesser.

von H. H. (Gast)


Lesenswert?

Bestell halt.

von Harald K. (kirnbichler)


Lesenswert?

Was bezweckst Du mit Deinen ständigen Wiederholungen?

Willst Du darauf hinaus, daß die von Dir selbst verlinkten Informationen
falsch sind?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Harald K. schrieb:
> Was bezweckst Du mit Deinen ständigen Wiederholungen?

Alles andere ist Theoretisieren. Wenn du etwas bestellst, wirst du am
Ende einen Preis sehen und kannst dir überlegen, ob du den gewillt bist
zu zahlen oder nicht.

von H. H. (Gast)


Lesenswert?

Harald K. schrieb:
> Was bezweckst Du mit Deinen ständigen Wiederholungen?
>
> Willst Du darauf hinaus, daß die von Dir selbst verlinkten Informationen
> falsch sind?

Hast du deine Medikamente nicht genommen?

von H. H. (Gast)


Lesenswert?

Jörg W. schrieb:
> am Ende einen Preis sehen

Und das muss eben nicht der vom Online-Kalkulator ermittelte sein.

von Harald K. (kirnbichler)


Lesenswert?

H. H. schrieb:
> Hast du deine Medikamente nicht genommen?

Und Du, hast Du Deine genommen?

von Harald K. (kirnbichler)


Lesenswert?

Jörg W. schrieb:
> Alles andere ist Theoretisieren.

Ich hatte damit gerechnet, hier mit Erwachsenen zu kommunizieren. Warum
Hinz, der sonst durch bewundernswertes Wissen auffällt, wenn es darum
geht, Bauteile zu identifizieren, hier diese Aktion durchzieht, verstehe
ich nicht.

Nun benötige ich keine solche Lochrasterplatine, und werde mir daher
nicht die paar Euro ans Bein binden, um hier einen wie auch immer
gearteten Nachweis für eine sinnlose Diskussion um nichts zu bringen.

Denn die eigentliche Erkennis bleibt bestehen: Von Extremfällen
abgesehen sind die Kosten für Durchkontaktierungen/Bohrungen irrelevant.

Wo jetzt Extremfälle anfangen, könnten diejenigen, die in der Praxis
schon drauf gestoßen sind, hier ja beitragen.

Einen solchen Fall hatten wir ja schon - Maxim, der hier
Beitrag "Re: Günstige Herstellung von Platienen, welche Vorgaben ?" beschrieb, was mit
0.2mm-Vias passiert.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Harald K. schrieb:
> Nun benötige ich keine solche Lochrasterplatine, und werde mir daher
> nicht die paar Euro ans Bein binden

Das musst du ja auch nicht. Du musst halt nur durch den Bestellprozess
soweit durch gehen, dass du bezahlen könntest um zu wissen, wieviel es
dann wirklich wird.

Ohne Ausprobieren bleibt es halt Theorie.

(Ich benötige auch keine Lochrasterplatinen. Wenn ich Platinen machen
lassen will, dann welche, mit denen ich auch was anfangen kann.)

von H. H. (Gast)


Lesenswert?

Jörg W. schrieb:
> Du musst halt nur durch den Bestellprozess
> soweit durch gehen, dass du bezahlen könntest um zu wissen, wieviel es
> dann wirklich wird.

Nö, bei den Sonderangeboten kommt erst später die Beanstandung und das
Angebot es zum regulären Preis anzufertigen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

H. H. schrieb:
> Jörg W. schrieb:
>> Du musst halt nur durch den Bestellprozess
>> soweit durch gehen, dass du bezahlen könntest um zu wissen, wieviel es
>> dann wirklich wird.
>
> Nö, bei den Sonderangeboten kommt erst später die Beanstandung und das
> Angebot es zum regulären Preis anzufertigen.

Ah OK. Nee, das würde ich dann auch nicht machen wollen. ;-)

Dann bestell ich doch lieber bei Aisler (aber ganz sicher kein
Lochraster :-).

von H. H. (Gast)


Lesenswert?

Jörg W. schrieb:
> Dann bestell ich doch lieber bei Aisler (aber ganz sicher kein
> Lochraster :-).

So ein Sonderangebot gibts bei denen halt gar nicht.

von Veit D. (devil-elec)


Lesenswert?

H. H. schrieb:
> Jörg W. schrieb:
>> Du musst halt nur durch den Bestellprozess
>> soweit durch gehen, dass du bezahlen könntest um zu wissen, wieviel es
>> dann wirklich wird.
>
> Nö, bei den Sonderangeboten kommt erst später die Beanstandung und das
> Angebot es zum regulären Preis anzufertigen.

Dafür hätte ich jetzt doch ein konkretes Bsp.. Was dir genau wie
passiert ist?

von Cyblord -. (cyblord)


Lesenswert?

H. H. schrieb:
> Jörg W. schrieb:
>> Du musst halt nur durch den Bestellprozess
>> soweit durch gehen, dass du bezahlen könntest um zu wissen, wieviel es
>> dann wirklich wird.
>
> Nö, bei den Sonderangeboten kommt erst später die Beanstandung und das
> Angebot es zum regulären Preis anzufertigen.

Wann später? Nachdem bestellt und bezahlt ist? Bei JLCPCB? Hast du mal
ein paar Screenshots von diesem Vorgang? Habe ich noch nie erlebt. Die
haben den Online-Kalkulator ja nicht zum Spaß.

von H. H. (Gast)


Lesenswert?

Veit D. schrieb:
> Dafür hätte ich jetzt doch ein konkretes Bsp.. Was dir genau wie
> passiert ist?

Kleine Platine, Restfläche bis 100x100mm mit Lochraster aufgefüllt. Nach
wenigen Stunden kam eine Mail: "Too many drill holes". In einem anderen
Fall wollte ich zu viel gefräst haben.

von Harald K. (kirnbichler)


Lesenswert?

H. H. schrieb:
> Kleine Platine, Restfläche bis 100x100mm mit Lochraster aufgefüllt. Nach
> wenigen Stunden kam eine Mail: "Too many drill holes".

Und welchen Durchmesser hatten die Löcher?

von H. H. (Gast)


Lesenswert?

Harald K. schrieb:
> H. H. schrieb:
>> Kleine Platine, Restfläche bis 100x100mm mit Lochraster aufgefüllt. Nach
>> wenigen Stunden kam eine Mail: "Too many drill holes".
>
> Und welchen Durchmesser hatten die Löcher?

2,7km

von Harald K. (kirnbichler)


Lesenswert?

H. H. schrieb:
> 2,7km

Immerhin hast Du es geschafft, diesmal nicht "Bestell halt" auszukotzen,
aber besser ist Deine Antwort jetzt auch nicht. Findest Du Dich jetzt
irgendwie überlegen?

Ich bin der Ansicht, daß Deine Überlegenheit im Erkennen von Bauteilen
ja wirklich bewundernswert ist, und weiß diese wie viele andere in
diesem Forum sehr zu schätzen. Warum Du aber ausgerechnet hier komplett
falsch abgebogen bist, ist mir vollkommen unverständlich.

Beitrag #7641904 wurde von einem Moderator gelöscht.
von Veit D. (devil-elec)


Angehängte Dateien:

Lesenswert?

H. H. schrieb:
> Veit D. schrieb:
>> Dafür hätte ich jetzt doch ein konkretes Bsp.. Was dir genau wie
>> passiert ist?
>
> Kleine Platine, Restfläche bis 100x100mm mit Lochraster aufgefüllt. Nach
> wenigen Stunden kam eine Mail: "Too many drill holes". In einem anderen
> Fall wollte ich zu viel gefräst haben.

Auch wenn da noch paar Details fehlen, so einen Fall hatte ich noch nie,
belassen wir es dabei. Kommt sowieso nichts bei raus. Weil allein die
Bedeutung der Worte was ist viel und was wenig bzw. groß und klein
völlig verschieden sind. Könnte man schon nachfragen was kleine Platine
bedeutet wenn 10x10cm freie Fläche übrig sind. Wie gesagt, da lohnt sich
kein Streit. Ich kann es sowieso nicht nachvollziehen.
Was anderes. Diverse Fräsungen lasse ich auch gerne machen. Meine letzte
Platine mit vielen Fräsungen ist die Gezeigte. 14x90mm. Die 2 kurze
Schlitze rechts sind 1,5mm breit. Das ging wie bestellt klar.

von Bauform B. (bauformb)


Lesenswert?

Veit D. schrieb:
> Diverse Fräsungen lasse ich auch gerne machen. Meine letzte
> Platine mit vielen Fräsungen ist die Gezeigte. 14x90mm. Die 2 kurze
> Schlitze rechts sind 1,5mm breit. Das ging wie bestellt klar.

YMMV, bei einem anderen Hersteller hat diese Platine vielleicht Null
Fräsungen, aber für das Pauschalangebot ist sie zu groß (weil die Kontur
zu lang ist).

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
