Suche Ersatz LED 7 Segmentmodul für Uhr

[Michael F. (waeller66)]

Moin,
nach reichlichem suchen komme ich zu keinem Ergebniss.
Die LEDs meines China-Weckmodules lassen zt. stark nach.
Nun suche ich Ersatz für eben jenes LED 7 Segment Modul als Anzeige
einer Weckuhr.

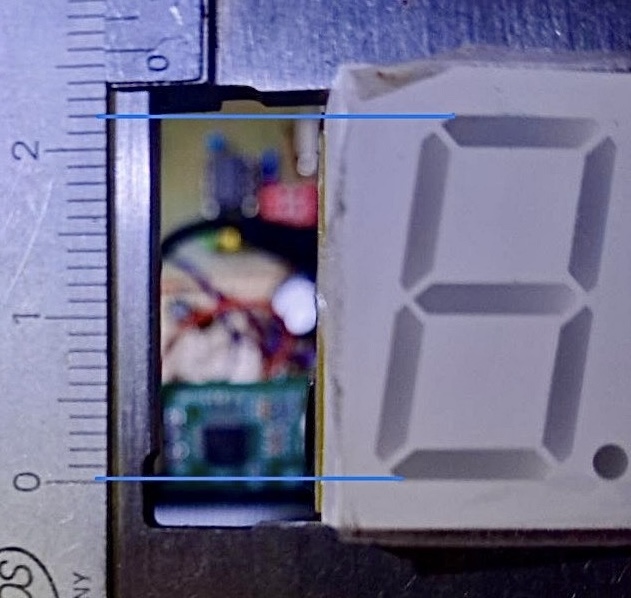

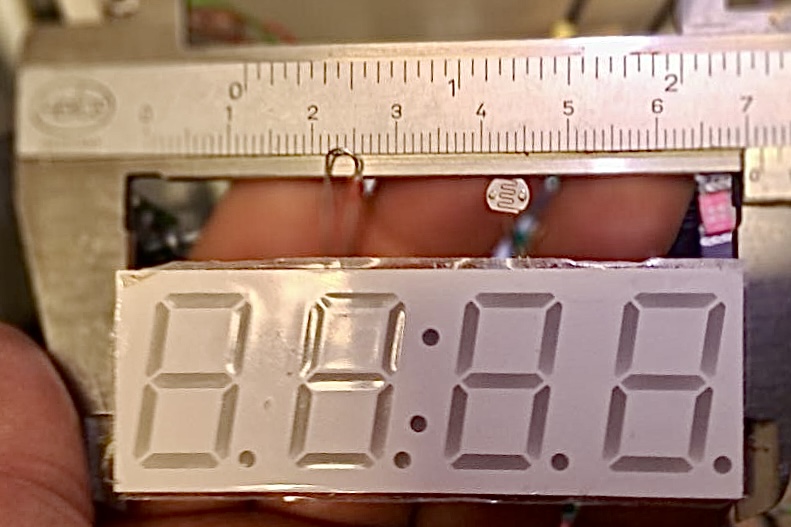

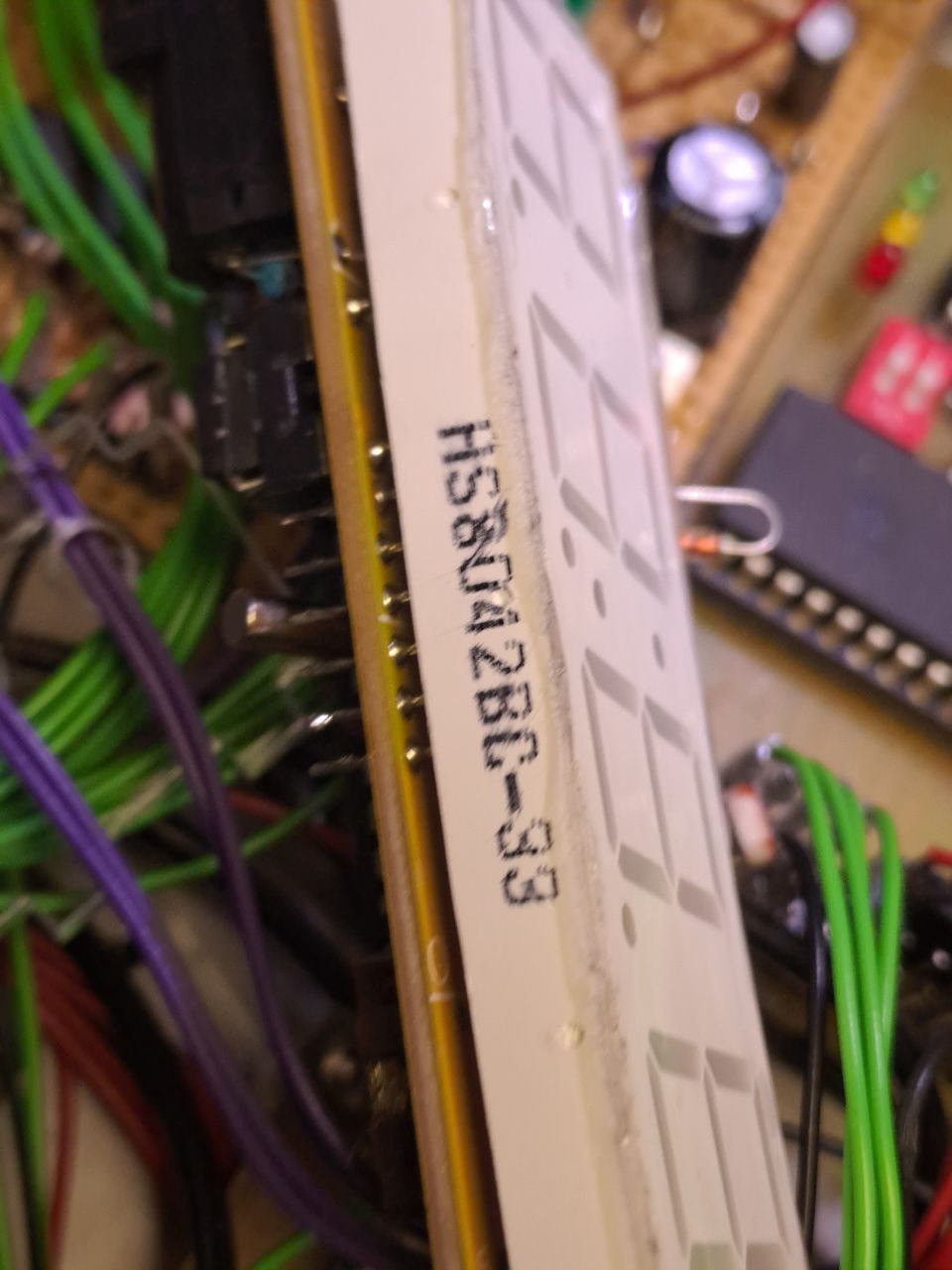

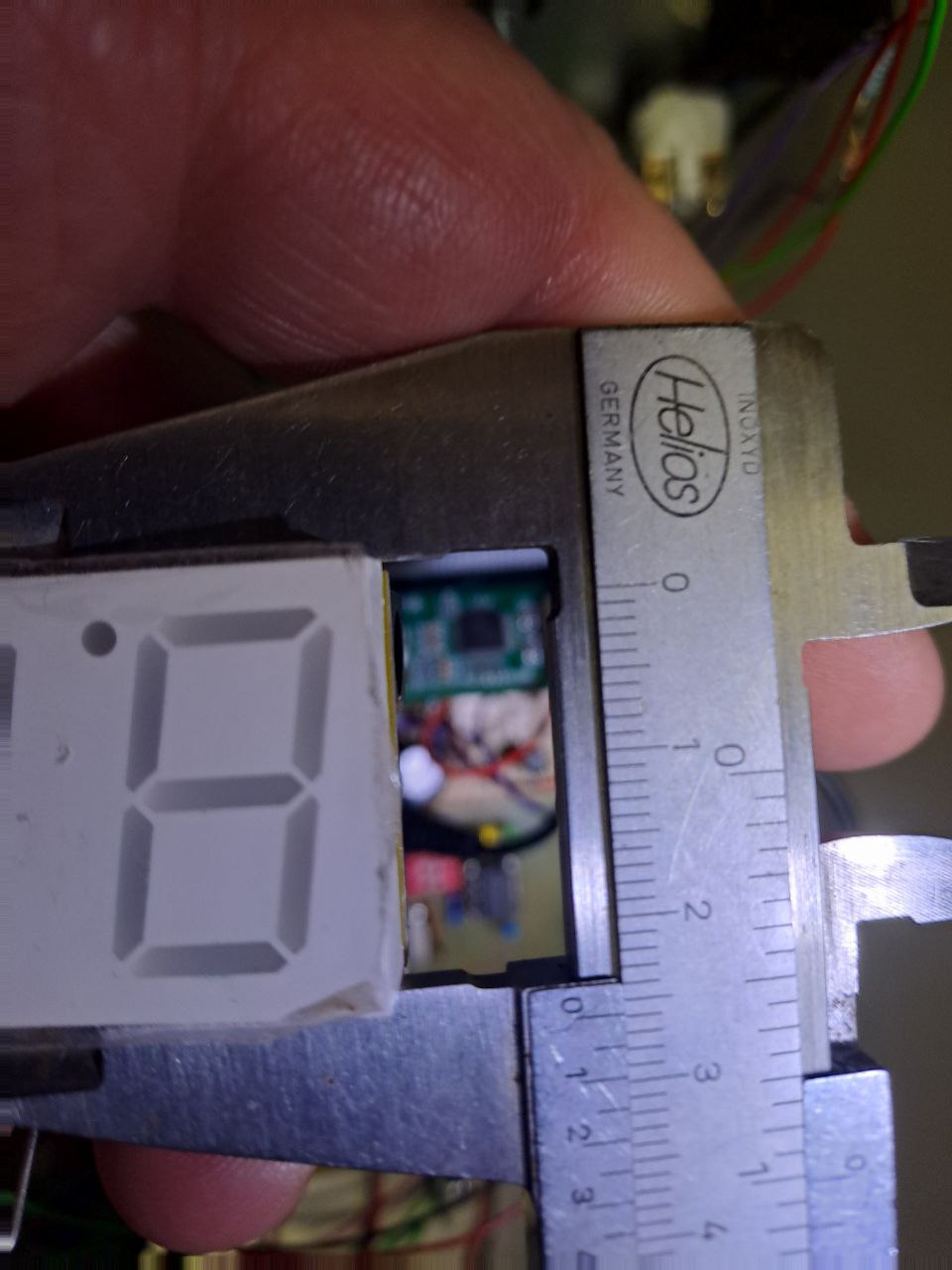

Siehe Bilder.

Danke

[H. H. (hhinz)]

20mm Zeichenhöhe?

Und als Farbe Munkelesrosa?

Und gemeinsame Anode oder Kathode?

[Michael F. (waeller66)]

Bin nicht Zuhause, deshalb vorab:
LED Höhe müsste ca. 20mm sein, ich habe nur die Außenabmessungen, die
sind kritischer.
Farbe ist grün, ist unkritisch.
Ich habe kein 100% passendes Schaltbild, ich denke es ist eine
gemeinsame Katode.

Danke

[Axel R. (axlr)]

Haben, glaube ich, zwei Anodenanschlüsse und werden ganz verrückt
gemultiplext. Hatte ich mir mal angesehen, weil ich solch eine Anzeige
(eben aus solch einem Wecker) zum basteln nehmen wollte
(belichtungstimer). Hab ich dann bleiben lassen.

Ich Kram nachher mal in meinen Kisten, ob ich die noch finde und was da
ge au draufsteht. Wenn’s passt, kannste das Ding gern haben.

[Michael F. (waeller66)]

Danke, das wäre toll.
Idealerweise hätte ich natürlich gerne ein Markenmodul, damit ich in 2
Jahren nich wieder wechseln muß, aber wenn du was hast würde das ja
schon mal helfen.

Danke

[Jörg R. (solar77)]

Michael F. schrieb:
> LED Höhe müsste ca. 20mm sein,

22mm

> ich habe nur die Außenabmessungen, die sind kritischer.

Wenn Du keinen Ersatz bekommst und etwas Platz hast könntest Du etwas
basteln. Je nachdem was passen würden könntest Du 1,2 oder 4 Displays
auf eine Adapterplatine setzen.

> Farbe ist grün, ist unkritisch.

Wenn es eine grüne Filterscheibe gibt nicht unbedingt.

> Ich habe kein 100% passendes Schaltbild, ich denke es ist eine
> gemeinsame Katode.

Die Anschlussbelegung und CK oder CA benötigst Du auf jeden Fall.

[H. H. (hhinz)]

Axel R. schrieb:
> zwei Anodenanschlüsse und werden ganz verrückt
> gemultiplext.

LM8560

[Jörg R. (solar77)]

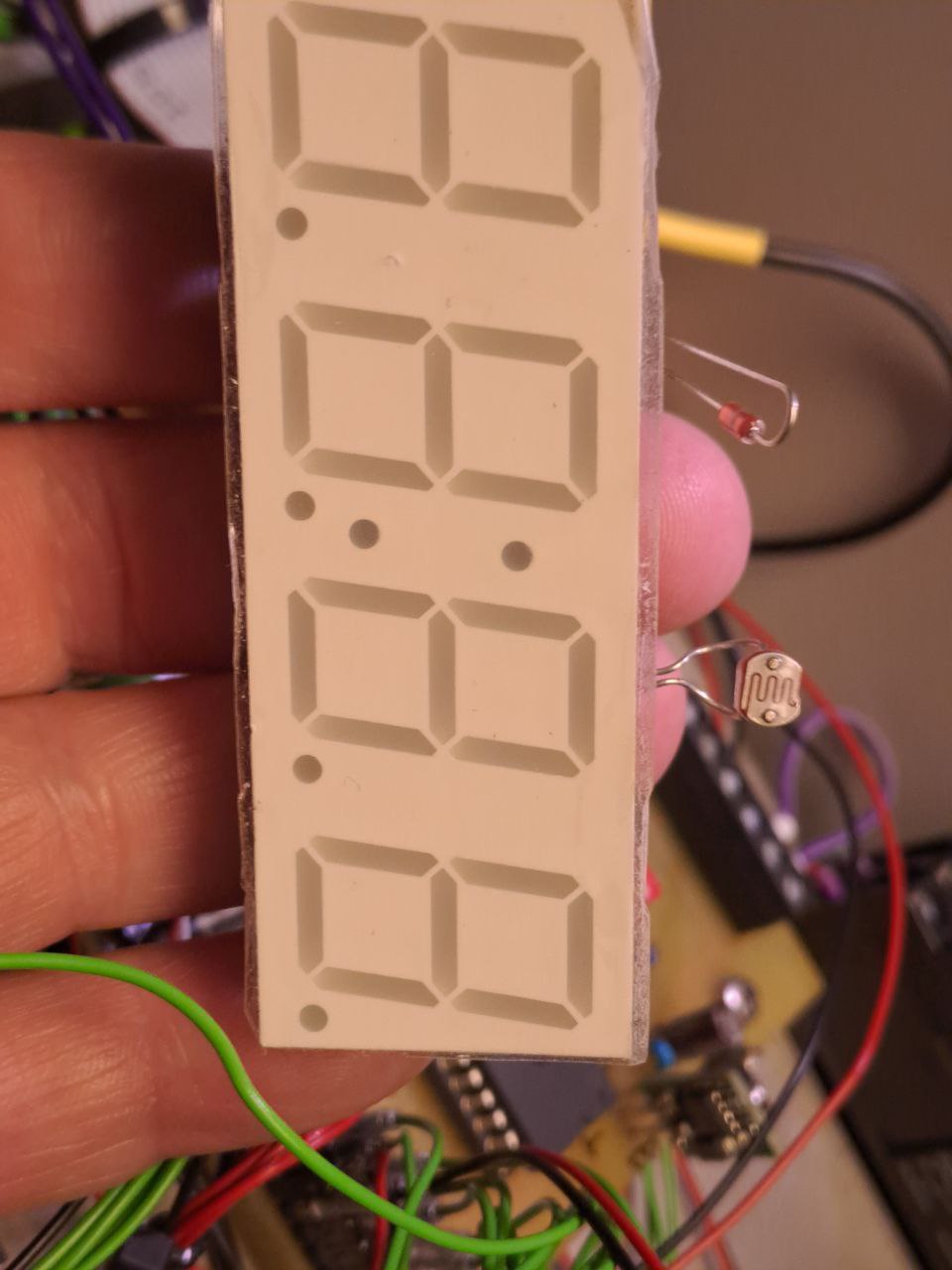

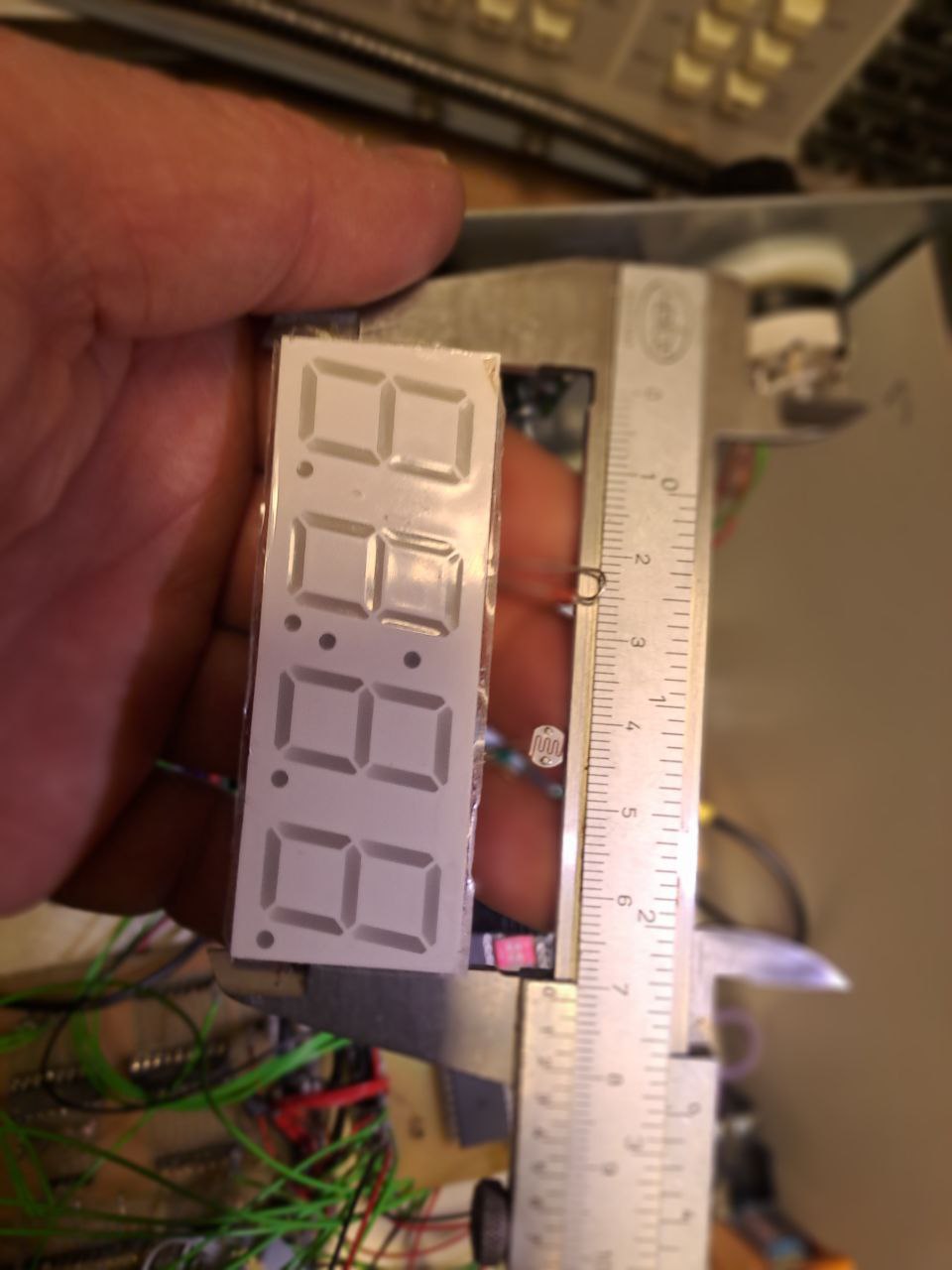

2 bearbeitet Bilder eben vergessen..
So muss man den Kopf nicht zu sehr verdrehen.

[Michael F. (waeller66)]

Filterscheibe ist braun und dient dazu das Teil, trotz funktionierender
Dimmung, noch weiter abzudunkeln
Mich wundert etwas das dies hier kein Standard LED Mudul ist.
Dachte das gibt es "von der Stange".

M.M.n. werden diese Uhrmodule ,in optisch sehr ähnlicher Ausführung,
auch mit einzelnen LED Segmenten verkauft.
IMHO sollten einzelne Module zumindest mechanisch passen.

[Jörg R. (solar77)]

Michael F. schrieb:
> Filterscheibe ist braun und dient dazu das Teil, trotz
> funktionierender Dimmung, noch weiter abzudunkeln
> Mich wundert etwas das dies hier kein Standard LED Mudul ist.
> Dachte das gibt es "von der Stange".

Das Teil ist zu alt.

> M.M.n. werden diese Uhrmodule ,in optisch sehr ähnlicher Ausführung,
> auch mit einzelnen LED Segmenten verkauft.
> IMHO sollten einzelne Module zumindest mechanisch passen.

Dann musst Du suchen. Um eine Anschlußbelegung kommst Du aber nicht
herum.

[Michael F. (waeller66)]

Nach 2-3 Jahrenzu alt?
Oder haben die NOS verarbeitet? :-)

Ok, ich schaue mal.
Einen sehr ähnlichen schaltplan mit einem einzelnen LED Mudul, allerding
mit einem anderen ST µC, habe ich gefunden und muß dann Zuhause schauen
ob der wirklich passt.

[Jörg R. (solar77)]

Michael F. schrieb:
> Nach 2-3 Jahrenzu alt?

Ok, ich dachte das Teil ist 20 Jahre alt.

> Oder haben die NOS verarbeitet? :-)

Wer weiß. Vielleicht auch falsch angesteuert, oder einfach nur schlechte
Qualität.

Eine schnelle Suche nach der Bezeichnung des Displays bleibt jedenfalls
ohne Erfolg.

[Michael F. (waeller66)]

Jörg R. schrieb:
> Wer weiß. Vielleicht auch falsch angesteuert, oder einfach nur schlechte
> Qualität.
>
> Eine schnelle Suche nach der Bezeichnung des Displays bleibt jedenfalls

Das wäre aber auch sehr traurig wenn ich das nicht schon längst gemacht
hätte.

[Christoph db1uq K. (christoph_kessler)]

Ein "8042" Modul mit 2 * 7 Anschlüssen, allerdings weiße LEDs:
http://www.xlitx.com/datasheet/8042BW.pdf

[H. H. (hhinz)]

Christoph db1uq K. schrieb:
> Ein "8042" Modul mit 2 * 7 Anschlüssen, allerdings weiße LEDs:
> http://www.xlitx.com/datasheet/8042BW.pdf

Mit dem als Vorlage soll der TE mal seines ausmessen, elektrisch.

[Axel R. (axlr)]

H. H. schrieb:
> Axel R. schrieb:
>> zwei Anodenanschlüsse und werden ganz verrückt
>> gemultiplext.
>
> LM8560

Dann waren es wohl zwei gemeinsame Kathoden. Schaut man sich die anderen
LED Anschlüsse und deren Bezeichnungen an, erkennt man die bekloppte
Zuweisung zu den unterschiedlichen Segmenten.
Wahrscheinlich lies sich das einfacher Routen oder die Aufteilung
flimmert nicht so arg. Keine Ahnung.
Ich hab übrigens nachgesehen: hab ich nicht mehr, das LE-Display.

[Michael B. (laberkopp)]

Axel R. schrieb:
> LE-Display.

Es wird immer abenteuerlich mit dem krampfhaften besserwissen, nun ohne
Dioden leuchtend.

[Paule M. (Gast)]

Die Module sind super, die kannst du sogar reparieren.
Auslöten und smd Leds einsetzen und das teil wieder drauf.#
die sind komplett demontierbat

[Michael F. (waeller66)]

Christoph db1uq K. schrieb:
> 8042

Axel R. schrieb:
>> Axel R. schrieb:
>>> zwei Anodenanschlüsse und werden ganz verrückt
>>> gemultiplext.
>>
>> LM8560
>
> Dann waren es wohl zwei gemeinsame Kathoden. Schaut man sich die anderen
> LED Anschlüsse und deren Bezeichnungen an, erkennt man die bekloppte
> Zuweisung zu den unterschiedlichen Segmenten.
> Wahrscheinlich lies sich das einfacher Routen oder die Aufteilung
> flimmert nicht so arg. Keine Ahnung.
> Ich hab übrigens nachgesehen: hab ich nicht mehr, das LE-Display.

Ok, ist ja nicht schlimm.
Bei Gelegenheit messe ich das Modul mal durch, danke an alle.

[Peter H. (rattenfaenger)]

Wenn Du herausgefunden hast, ob gemeinsame A oder C kannst Du dir
aussuchen:
8402BS - 7-segment LED display 4 digits
oder
F5462AH - LED display 7-segments 4 digits
bei:
https://kamami.pl/en/segment/587649-8402bs-7-segment-led-display-4-digits-5906623464517.html
bzw.:
https://kamami.pl/en/segment/580212-f5462ah-led-display-7seg-4-digits.html
Oder mit den Angaben etwas passendes in der Bucht suchen. Bei 2 x 7 Pins
ist die Beschaltung immer die Gleiche.

[Christoph db1uq K. (christoph_kessler)]

fast richtig:
8402BS Digit height 20.40mm common anode. It has 2 x 7 pins (14 pins)
das passt also für Common Anode

F5462AH Digit height 14.1mm Common cathode, leads 2 x 6 pin (12 pin)
zwei Pins zu wenig und deutlich kleiner

Warten wir ab, bis Michael das Display durchgepiepst hat.

[Peter H. (rattenfaenger)]

Mist, habe ich beim F5462AH Digit nur noch auf die Abbildung geachtet
...

[Michael F. (waeller66)]

Hi alle, ich habe mal verglichen mit dem o.g. Xlitx 8042 als auch mit
einem Luckylight KW4-804AGB bzw. KW4804CGB.
Beide Anschlußbelegungen passen nicht.
Da mir das alles zu zeitaufwändig wird bestelle ich einen neun
Uhrenbaustein.
Danke noch mal an alle.

Michael

[Rainer W. (rawi)]

Michael F. schrieb:
> Ich habe kein 100% passendes Schaltbild, ich denke es ist eine
> gemeinsame Katode.

Denken kann daneben gehen. Gucke nach.
Auch die restlichen Anschlüsse müssen passen, wenn die neue Anzeige auf
die bisherige Platine passen soll.

Michael F. schrieb:
> Da mir das alles zu zeitaufwändig wird bestelle ich einen neun
> Uhrenbaustein.

Ja denn - wirtschaftlicher Totalschaden :-(

Mit Mikrocontrollern oder Digitalelektronik hat das dann gar nichts mehr
zu tun, sondern mehr mit Faulheit - sorry.

[Rainer W. (rawi)]

Axel R. schrieb:
> Schaut man sich die anderen
> LED Anschlüsse und deren Bezeichnungen an, erkennt man die bekloppte
> Zuweisung zu den unterschiedlichen Segmenten.

Bist du der Typ, der bei den seriellen Schnittstellen vieler
PC-Motherboards für die idiotische 1:1 Zuordnung der Pin-Nummern von
Pfosten- und D-Sub-Steckern verantwortlich war.
