Hallo zusammen,

Ich verkaufe hier einen

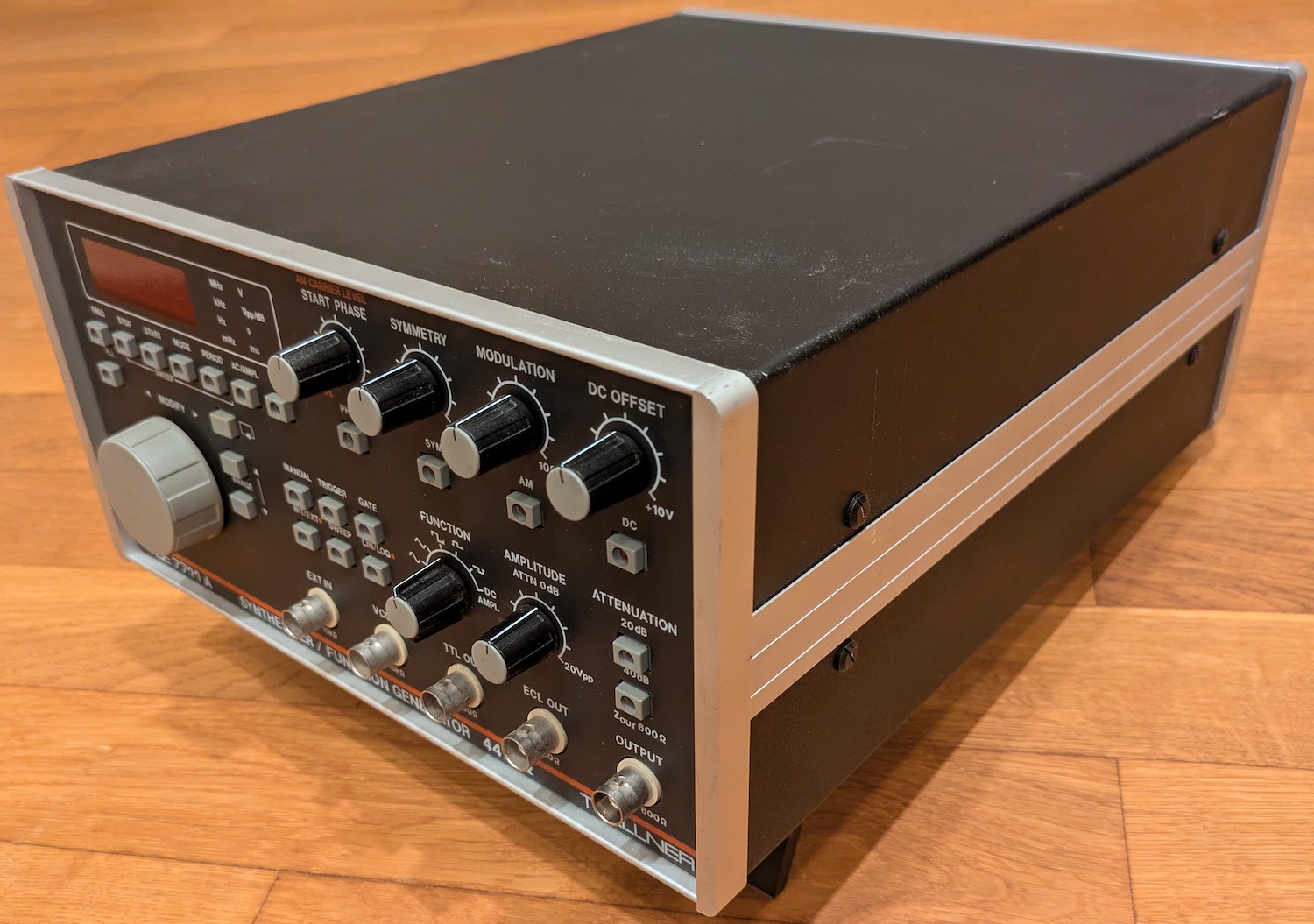

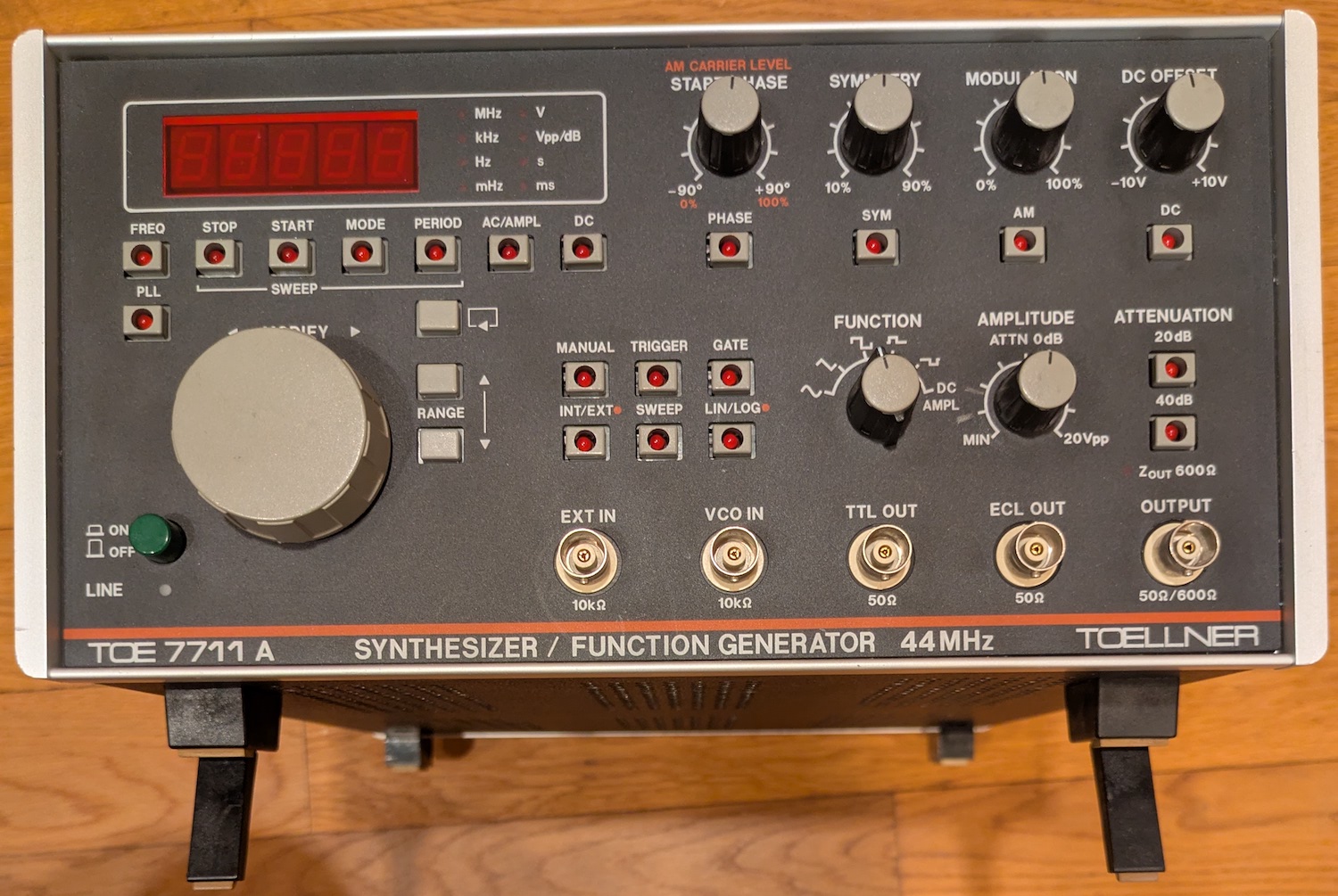

Toellner TOE7711A Synthesizer Function Generator

Das Gerät stammt aus einer Firmen-Laborauflösung Ende 2015.

Features
* Sinus, Dreieck, Rechteck, Positiver Puls, Negativer Puls
* PLL gegen VCO-Drift
* 0...20Vpp mit Abschwächern 20dB und 40dB
* Anzeige Ausgangspegel
* Sweepfunktion lin, log, externer Trigger möglich
* Symmetrie für Rechteck und Dreieck
* Modulation für AM (intern 1kHz)
* DC-Offset -10V ... 0 ... +10V
* Anzeige DC-Offset
* zusätzlicher 5V-TTL- und ECL-Ausgang
* externer Input (AM, passthrough, Frequenzmessung, ...)
* VCO-Input

* Alle Bedienelemente gehen und Potis sind leichtgängig.

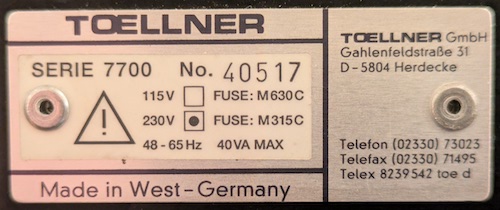

* Die alte Lady ist von vor 1993 - vierstellige PLZ 🤓
* Hinten ist noch ein IO-connector (VCO-Steuerspannung und
Penlift-Trigger für Bodeplots, das war halt die Zeit) und eine
Bananenbuchse für Erdung.

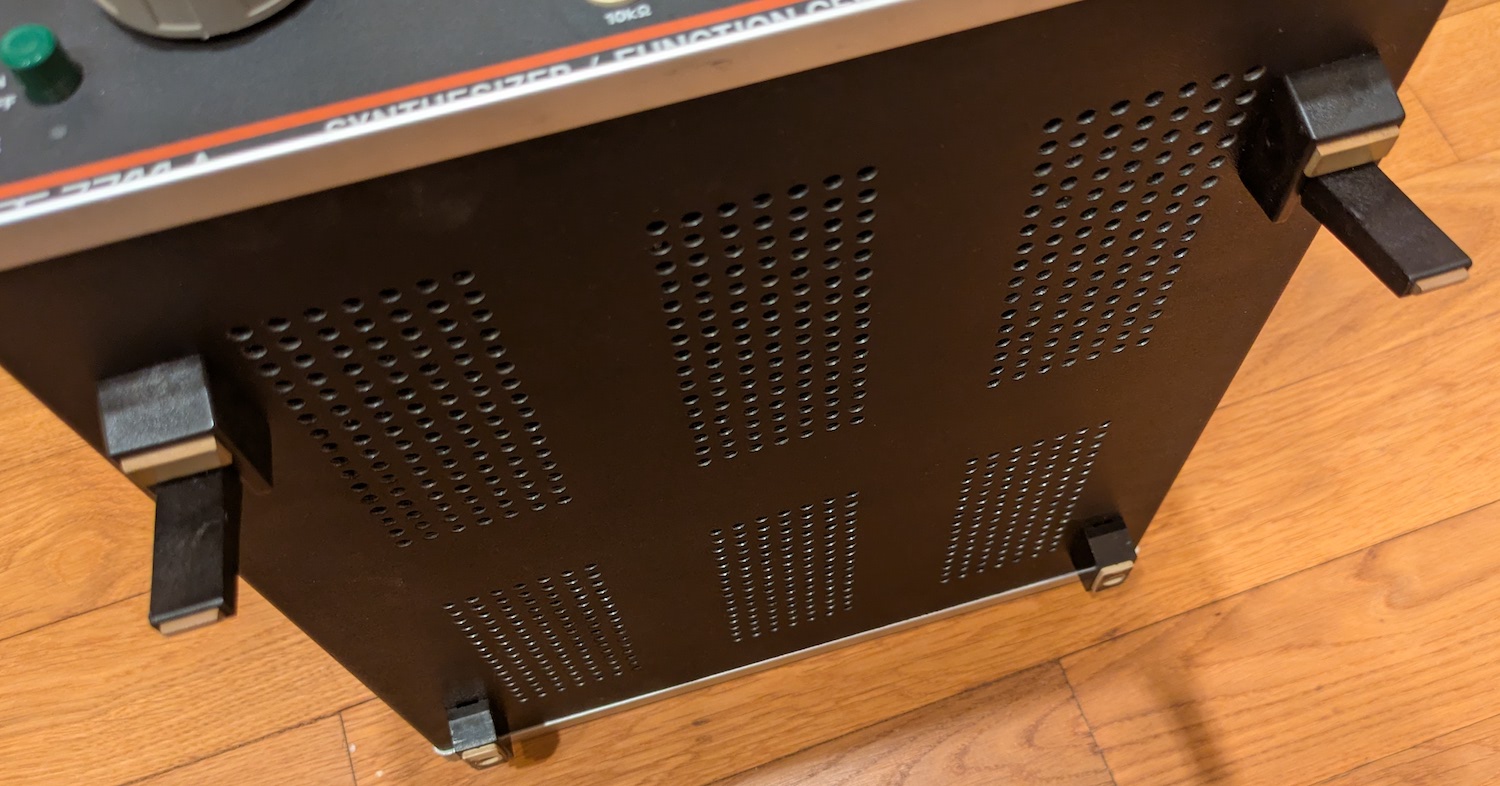

* Füße sind noch alle dran und Aufstellfüße funktionieren.

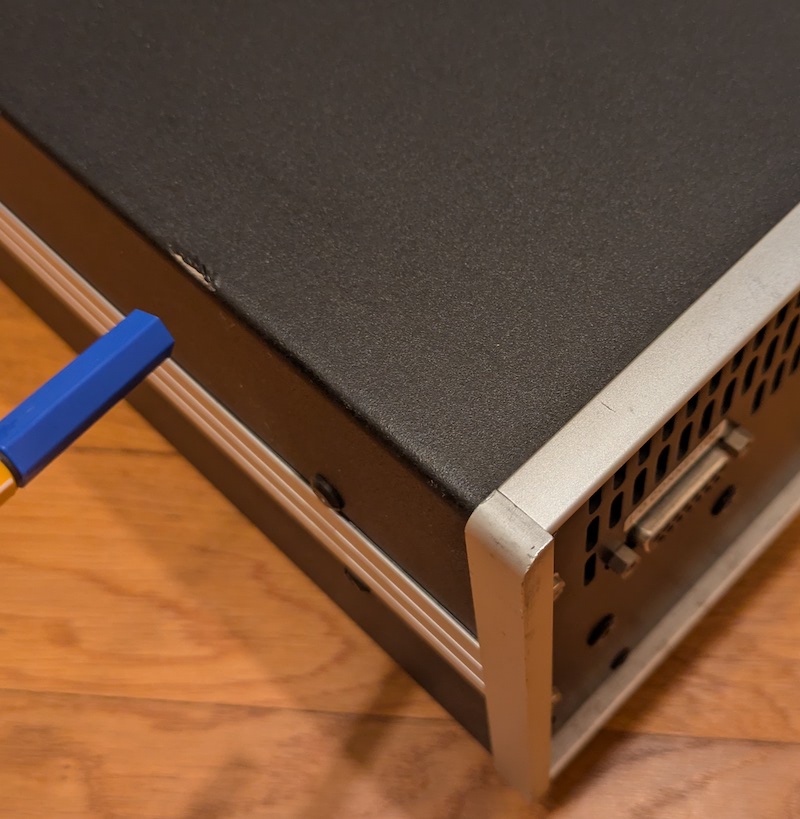

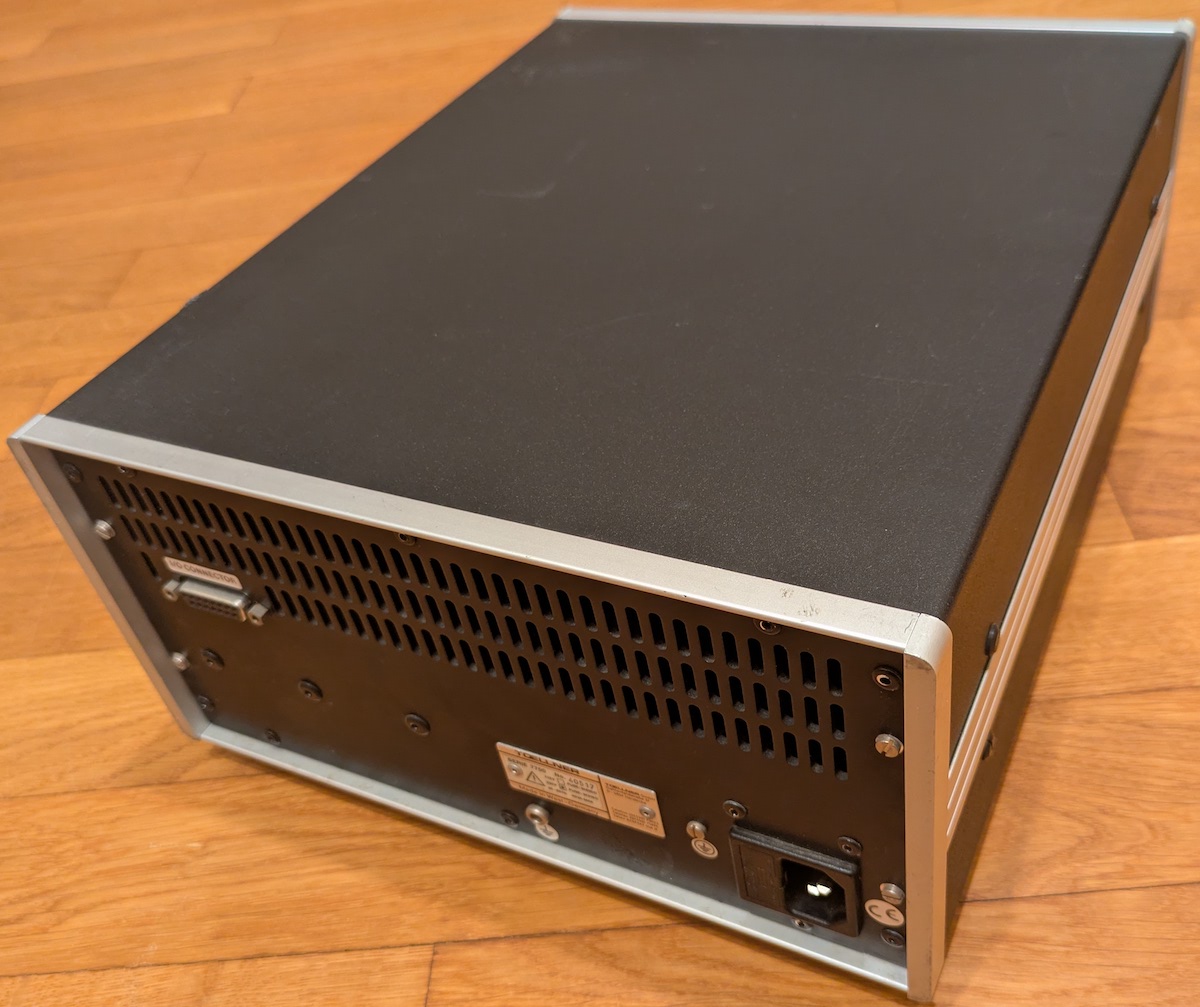

* Das Gehäuse hat eine Macke hinten rechts, ist aber nichts verzogen.

7790-Manual-Rev05.pdf
* PDF-Anleitung Deutsch und English
* TOE7704, TOE7706, TOE7707, TOE7708A, TOE7711 und TOE7711A

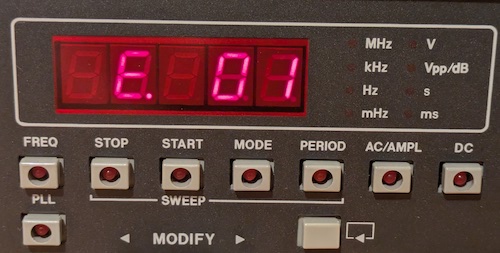

* Beim ersten Einschalten des Tages erstmal E.01, nach Powercycle ok.

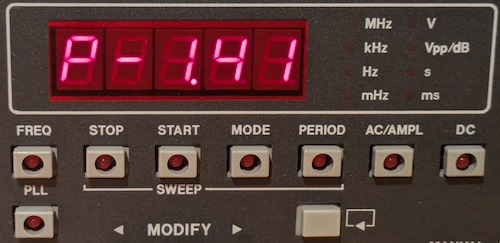

* Softwareversion ist abweichend von der Anleitung P-1.41.

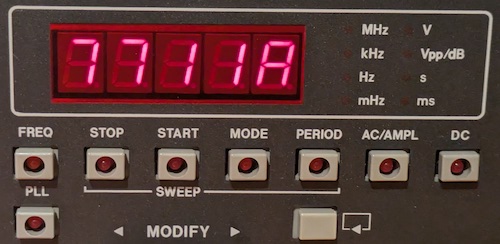

* meldet sich als 7711A und geht nur bis 22,5MHz - das war seit ich das
Teil habe so. Warum habe ich nie untersucht.

TOE7711A_bxx_Betrieb.zip
* Für Interessenten, um sich eine Vor-Ort-Vorführung zu sparen
* Nach Warmlauf 30min verschiedene Betriebsarten durchgespielt
* Scheint soweit alles zu gehen (PLL, Frequenzbereiche, Funktionen,
...).

Preislich hatte ich mir 300€ VB vorgestellt.

Kaltgeräte- und kurze BNC-Leitung lege ich auf Wunsch bei.

Versand (5kg+) kommt noch dazu, alternativ Abholung in D-97xxx.

Posten + PM erwünscht.

mfg mf

[Christian M. (likeme)]

Quasi Neupreis ;-)

[Achim M. (minifloat)]

Christian M. schrieb:
> Quasi Neupreis ;-)

mach' einen Vorschlag, da steht "VB"

mfg mf

[Hobby B. (bastler2022)]

Achim M. schrieb:
> TOE7711A_s....jpg
> * Beim ersten Einschalten des Tages erstmal E.01, nach Powercycle ok.

Hallo,

kurze Frage dazu, das macht er immer?
Also er behält die Einstellungen nicht ca. eine Woche lang ( 7 Tage ).

Gruß bastler2022

[Daniel S. (supernova01)]

Achim M. schrieb:
> Das Gerät stammt aus einer Firmen-Laborauflösung

Zustand, Funktionstest ja/nein, ungefähres Alter usw.. sind doch das,
was jeder wissen muss.
Kommt überhaupt noch irgendein Signal dort heraus? Wenn ja, sieht es so
aus wie zu erwarten ist? Referenzmessung?

Katze im Sack, schwarz ist blöd für Käufer...

Gruß

[Hobby B. (bastler2022)]

Daniel S. schrieb:
> Funktionstest

Sieh mal in den Anhang rein.

[Achim M. (minifloat)]

Hobby B. schrieb:
> kurze Frage dazu, das macht er immer?

Gerade eben ausprobiert:
Einschalten - E.01 - Powercycle - 1kHz ohne PLL.

mfg mf

[Hobby B. (bastler2022)]

Achim M. schrieb:
> 7711A und geht nur bis 22,5MHz

Bei Sinus, Dreieck und Rechteck sind die 22MHz okay.
5V-TTL- und ECL sollten bis 44MHz gehen.

Gruß bastler2022

[Achim M. (minifloat)]

Daniel S. schrieb:
> Zustand

Ich habe doch Bilder angehängt? Tsss..

Daniel S. schrieb:
> Funktionstest ja

Ja.
https://www.mikrocontroller.net/attachment/657746/TOE7711A_bxx_Betrieb.zip
Habe nicht alles getestet, aber vieles. Wenn dir was fehlt, frag mich
gerne gezielt.

Daniel S. schrieb:
> ungefähres Alter

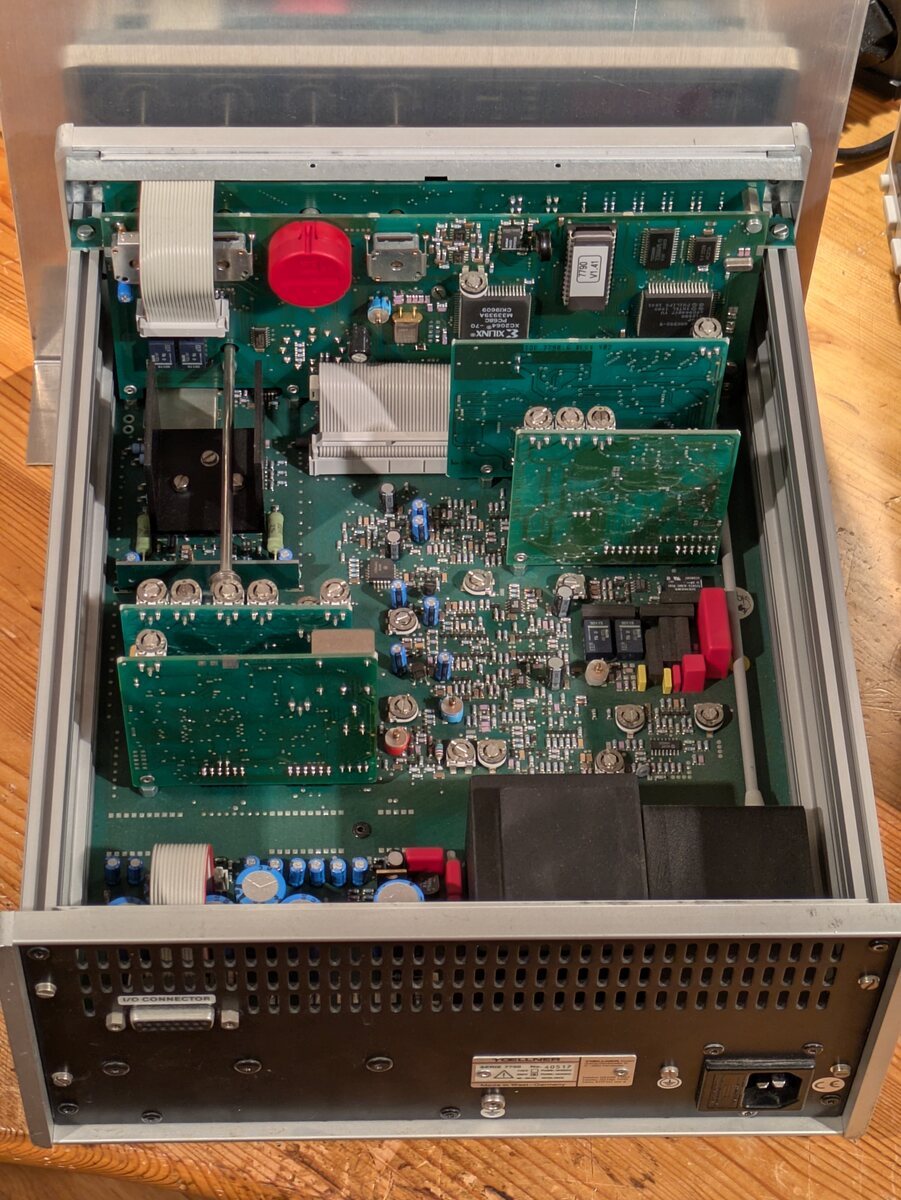

Schrieb bereits vor 1993 im OP. Hab mal aufgemacht und Bilder von innen
geknipst. Kollege Philips sagt 1991.

Daniel S. schrieb:
> Kommt überhaupt noch irgendein Signal dort heraus? Wenn ja, sieht es so
> aus wie zu erwarten ist?
Ja, wie bereits geschrieben im zip-file.  Kam mir assig vor, 20 jpegs
anzuhängen ;)

mfg mf

[Achim M. (minifloat)]

Hobby B. schrieb:
> 5V-TTL- und ECL sollten bis 44MHz gehen.

Danke für den Hinweis. Ich mach mal RTFM und knipse dann noch 2 Bilder.

mfg mf

[Dieter W. (dds5)]

Uiuiui, bei den 20 Trimmpotis sind bestimmt die Schrauben locker - die
muss man alle mal rechtsrum festziehen. ;-))

[Achim M. (minifloat)]

Dieter W. schrieb:
> alle mal rechtsrum festziehen

kannst den Genny ja kaufen, dann hindert dich keiner daran ;)

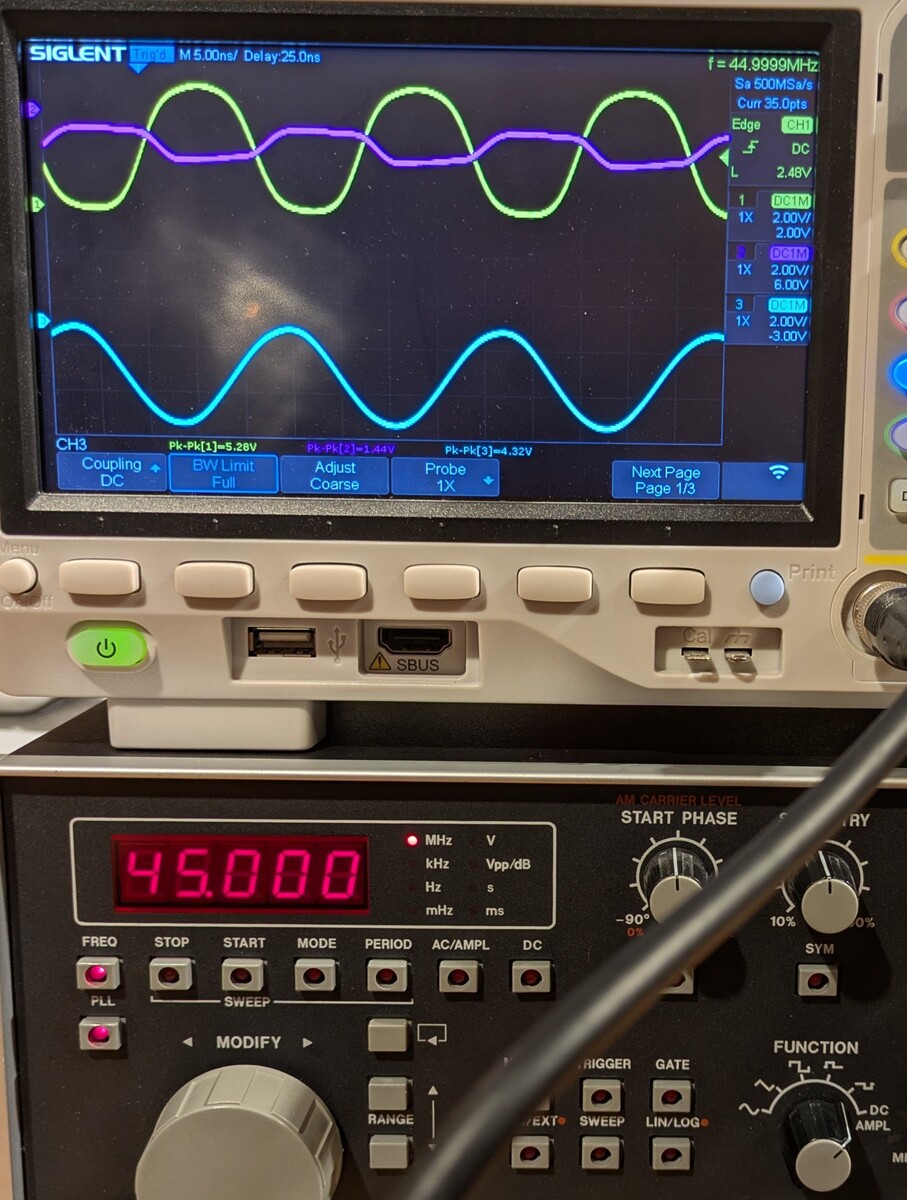

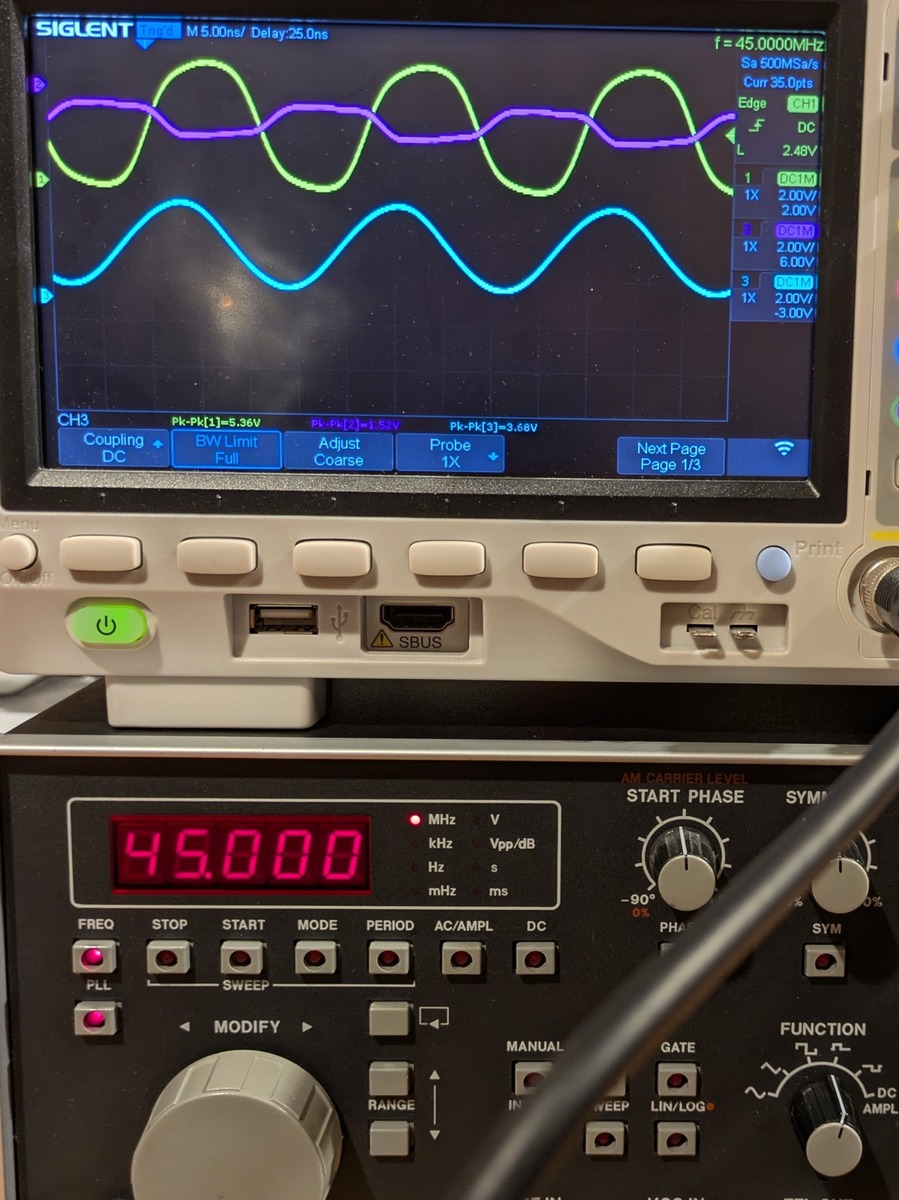

Wie versprochen, 45MHz kommen in den Pulsmodi tatsächlich raus. Siehe
Anhang, positiver Puls und negativer Puls.

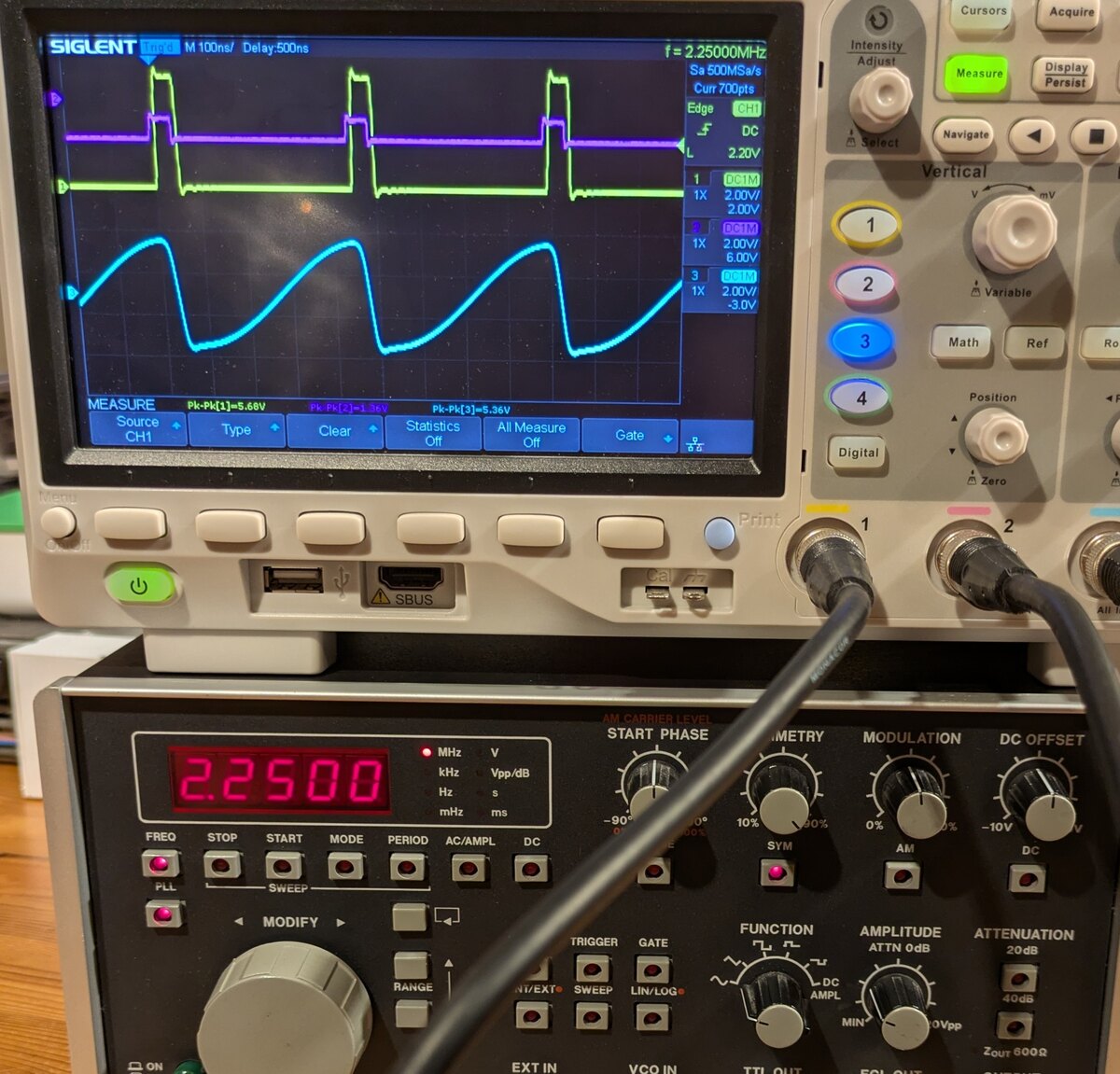

Weil der Kram eh schon lief, auch den Symmetry-Knopf probiert. Das macht
der bis 2,25MHz hoch, wenn man die PLL bei 1MHz fangen lässt und dann
die Frequenz hoch schraubt. Sinewave go home, you're drunk.

mfg mf

PS.
* CH1 gelb = TTL out
* CH2 lila = ECL out
* CH3 blau = OUTPUT


PPS. Wenn jemand 50Ω Durchgangs-Terminator übrig hat, ich könnte
offenbar welche brauchen :(

[Soul E. (soul_eye)]

Achim M. schrieb:
> (...) Hab mal aufgemacht und Bilder von innen
> geknipst.

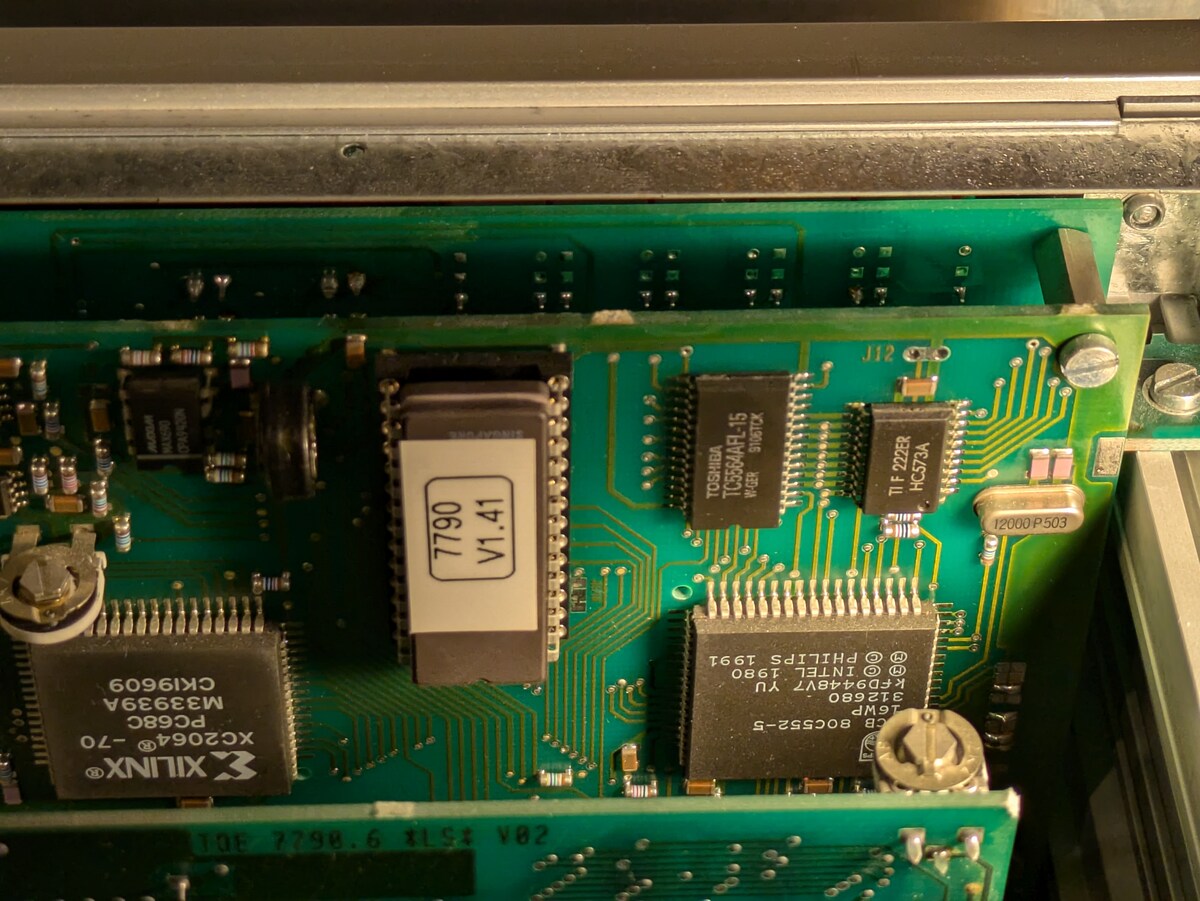

Da neben dem EPROM, das dürfte der E.01 sein. Ein Goldcap oder sowas,
der wahrscheinlich seine Kapazität verloren hat.

[Achim M. (minifloat)]

push

250€ VB

mfg mf

PS. Reserviert

[Achim M. (minifloat)]

Verkauft!
