Forum: Markt [V] große Dimmer


von Matthias S. (da_user)


Angehängte Dateien:

Lesenswert?

Hallo,

ich hätte hier größere Dimmer und würde gerne wissen, ob jemand hier
Interesse an sowas hätte.
Tatsächlich habe ich über die jetzt akut gar keine Details und vorhin
einfach mal zwei Stück fotografiert und dabei festgestellt, dass die
sogar unterschiedliche Leistungen haben. Zwei Fotos auch nur deswegen,
weil ich dachte dass das Typenschild von dem einen schlecht lesbar ist.

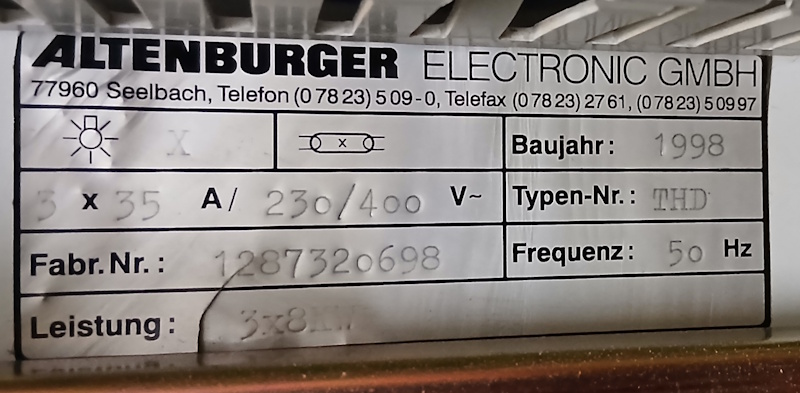

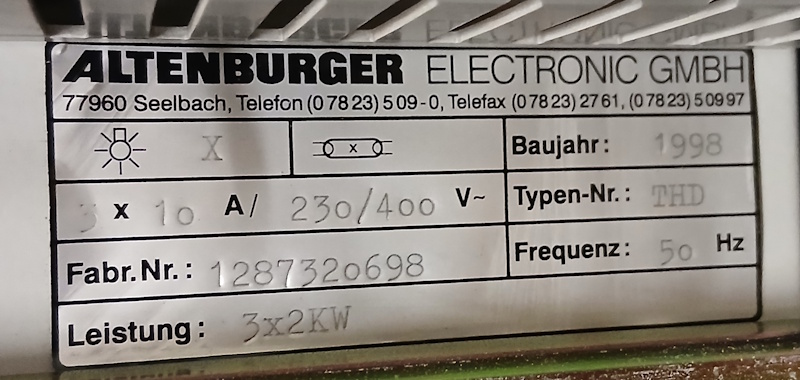

Der eine hat lt. Typenschild 3x2kW, der andere 3x8kW. Den dritten habe
ich mir gar nicht genauer angesehen, da ich davon ausgegangen bin, dass
alle drei gleich sind. Ich wage zu behaupten, dass die mit 0-10V
angesteuert werden.

Abholung wäre wohl am besten, könnte in 93047 Regensburg geschehen.
Versand... bestimmt auch möglich und sicher auch nicht günstig...

Preis? Aufwandsentschädigung für den Ausbau und verpacken.

Wenn da ernsthaftes Interesse bestehen würde, kann ich die Dinger ggf.
auch nochmal genauer angucken.

VG
da_user

von Dennis S. (whiterussian)


Lesenswert?

Ich hätte Interesse an zweien - komme aber aus 26133, also wäre Versand
interessant.

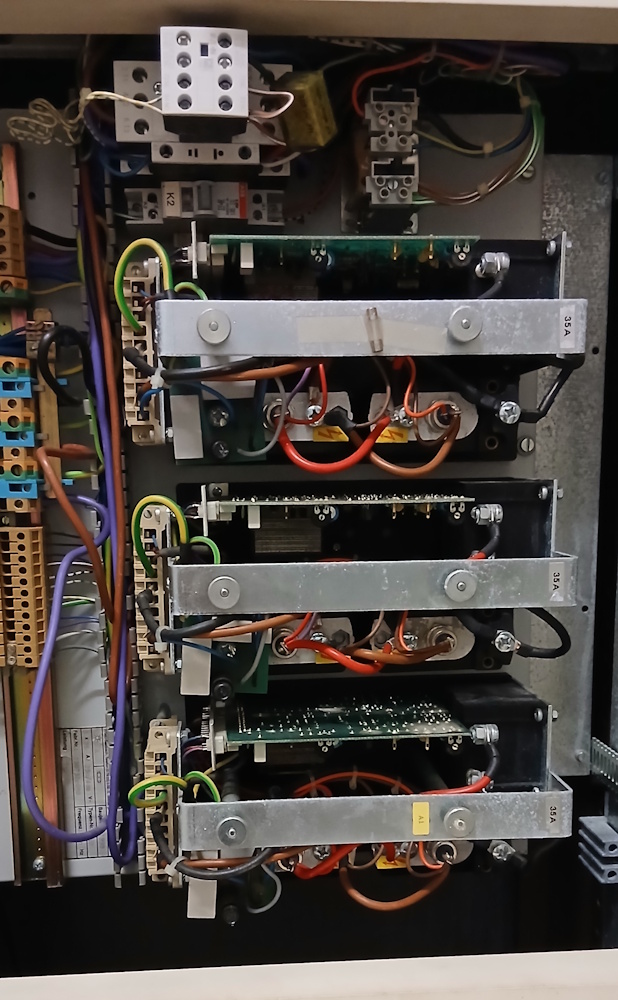

Stellt das dritte Bild die Rückseite der drei Module/Einschübe dar, oder
ist es der Inhalt eines Dimmers? Wegen der Größenverhältnisse.

Sind es Module in einem Gehäuse oder ist es eher ein offener Aufbau?

Wie werden sie angesteuert? Poti? DMX?

Danke.

VG

von Gerald B. (gerald_b)


Lesenswert?

Dennis S. schrieb:
> Stellt das dritte Bild die Rückseite der drei Module/Einschübe dar, oder
> ist es der Inhalt eines Dimmers? Wegen der Größenverhältnisse.
>
> Sind es Module in einem Gehäuse oder ist es eher ein offener Aufbau?

Die 3 Boards auf Bild 3 sind, so wie ich das sehe, jeweils die 3
einzelnen Phasen eines Modules, da dort was von 3 Phasen auf dem
Typenschild steht.
Es sind noch Einschraubthyristoren (2 Stck antiparallel) p. Modul.
Vom Schaltungsaufbau sieht das älter aus, als 98

von Matthias S. (da_user)


Lesenswert?

Ok, dann werde ich noch ein paar weitere Fotos machen.

Versand wird aber vermutlich tatsächlich sportlich werden. Ich habe
keine Ahnung was das Zeug wiegt, dürfte sich aber gut mit "schwer"
beschreiben lassen.

Dennis S. schrieb:
> Stellt das dritte Bild die Rückseite der drei Module/Einschübe dar, oder
> ist es der Inhalt eines Dimmers? Wegen der Größenverhältnisse.
>
> Sind es Module in einem Gehäuse oder ist es eher ein offener Aufbau?

Das ist die Vorderseite. Die Dinger sind in einem Schaltschrank
eingebaut. Auf dem einen Foto sieht man, dass der Dimmer auf eine
Kunststoffplatte gebaut ist und diese auf eine verzinkte Metallplatte
montiert wurde. Die Metallplatte gehört noch dazu.

Habe gerade kurz Rücksprache gehalten: die Dinger "sollten" alle noch
funktionieren, Ansteuerung tatsächlich mit 0-10V.

von Andrew T. (marsufant)


Lesenswert?

Der kleine 3×2kW sollte unter 25 kg wiegen Hermes L wäre eine gute.
Versand Option.

von Matthias S. (da_user)


Angehängte Dateien:

Lesenswert?

So, ich habe jetzt noch ein Foto gemacht. Lt. Schaltplan gibts da
drinnen 2 Dimmer mit 3x2kW und einen mit 3x8kW. Irgendwie hat einer der
3x2kW-Dimmer schon mal Beine bekommen...

Irgendein armes Schwein hat auch schonmal die komplette
"Gerätebeschreibung" kopiert. Die ist gebunden, hat bestimmt keinen Spaß
gemacht. Die Kopie konnte aber der Automatikeinzug vom Bürodrucker schön
einziehen. Damit kann ich euch jetzt sogar diese hier bereitstellen.

@Dennis S.:
Melde dich bitte per PN, gerne mit "letzter Preis" ;-)
Ich werde mich um den Versand aber erst nächste Woche kümmern können.

von Dennis S. (whiterussian)


Lesenswert?

Hi,

danke für das Bild. Ich bräuchte eigentlich "nur" die drei Phasen-module
einzeln und deren Klemmenbeschreibung, würde mir schon reichen...:-)
Das dürfte ja nicht so schwer sein. Viel mehr als Phase, N, Ausgang und
+/- 10V kann, wird dort ja nicht an den Klemmen je Phase benötigt, hoffe
ich.

Ich habe hier 3x 2kW ohmsche Last (3x230V AC).

VG

Ps.: Hast PN

: Bearbeitet durch User
von Gerald B. (gerald_b)


Lesenswert?

Ich würde mal raten: Schaltschrank von einem alten Kino oder Theater?
Weil ansonsten fällt mir keine dimmbare Beleuchtung dieser Größnordnung
ein.
Bei Heizungen verwendet man Schwingungspaketsteuerung und keine Dimmer,
die dafür bei den Leistungen ohnehin nicht zulässig ist.

von Matthias S. (da_user)


Lesenswert?

Gerald B. schrieb:
> Ich würde mal raten: Schaltschrank von einem alten Kino oder Theater?

Naja.. so viele Möglichkeiten gibts da tatsächlich nicht...

Ich habe überlegt, ob ich da nicht einen der 2kW einsetzte um einen
meiner Heizstäbe nicht nur je nach Überschuss zu schalten, sondern auch
Leistungsgeregelt zu steuern.
Soll aber bekanntermaßen nicht so wirklich gut funktionieren weil der
durch den Phasenanschnitt natürlich trotzdem 2kW zieht sobald er
eingeschaltet wird und sich das "nur" ausmittelt.

Idee war dann noch einen der 2kW-Stelltrafos mit einem Schrittmotor
auszustatten und darüber die Regelung zu machen. Aber alles viel zu
Aufwendig und zu viele Arbeitszeit für die paar Tage im Jahr wo das
wirklich relevant wird. Da wäre sinniger sich eine Steuerung zu
überlegen, die über den Akku mittelt...

von Michael B. (laberkopp)


Lesenswert?

Dennis S. schrieb:
> danke für das Bild. Ich bräuchte eigentlich "nur" die drei Phasen-module
> einzeln und deren Klemmenbeschreibung

EIGENTLICH ist das wichtige und schwere an einem guten Dimmer die dicke
Drossel zur Verringerung von Funkstörungen.

Den Rest bekommst du aus China für 2€, es hat sich ja
schaltungstechnisch seit 50 Jahren nichts geändert.

Gerald B. schrieb:
> Ich würde mal raten: Schaltschrank von einem alten Kino oder Theater?
> Weil ansonsten fällt mir keine dimmbare Beleuchtung dieser Größnordnung
> ein.
> Bei Heizungen verwendet man Schwingungspaketsteuerung

Eben.

Matthias S. schrieb:
> Ich habe überlegt, ob ich da nicht einen der 2kW einsetzte um einen
> meiner Heizstäbe nicht nur je nach Überschuss zu schalten,

Unzulässig, steht in deiner TAR.

Keine Ahnung warum Leute in der Stadt zwar 50 fahren aber bei der
Elektroinstallation auf alles scheissen.

von Matthias S. (da_user)


Angehängte Dateien:

Lesenswert?

Da Dennis "nur" einen Teil der Dimmermodule abnehmen will, habe ich mal
versucht die Anschlüsse an den Modulen mit den an den Reihenklemmen und
dem was man aus der Dokumentation herauslesen kann, in Einklang zu
bringen.

Kurz beschrieben:
Pin 5+6 ist offensichtlich die Phase
an Pin 8+6 kommt die Last
Pin 10 ist N

Die Pins 1,2 & 3 sind für ein Poti vorgesehen. Da 1 und 3 mit anderen
Dimmern durchverbunden waren, bin ich anfangs davon ausgegangen dass Pin
2 der Schleiferabgriff sein dürfte.
Allerdings gab es an der Reihenklemme mit den Klemmen 1+2 auch einen
Steueranschluss für Nebengeräte der wohl 0-20V ausspuckt. Klemme 1 sind
da 0V und ist am Modul gleichzeitig Pin 1.
Die 0-20V-Klemme Nr. 2 dagegen, ist am Modul Pin 3.
Wenn ich mir dagegen im Anschlussplan die Leiterbeschriftung bei den
Klemmen 22-24 so ansehe, könnte es auch sein, dass alle Module mit dem
gleichen Wert angesteuert wurden, was auch durchaus Sinn machen kann.

Wird man im Zweifel wohl austesten müssen.

von Martin S. (mmaddin)


Lesenswert?

...vielleicht wäre eine grobe Preisvorstellung langsam mal angebracht...

Matthias S. schrieb:
> Preis? Aufwandsentschädigung für den Ausbau und verpacken.

Das ist Schall und Rauch...

Gilt übrigens auch für:

Matthias S. schrieb:
> die Dinger "sollten" alle noch
> funktionieren...

Im Zweifel immer als "defekt" - alles Andere führt zu Ärger...

Matthias S. schrieb:
> Ansteuerung tatsächlich mit 0-10V.

Matthias S. schrieb:
> Die 0-20V-Klemme

Im Zweifel lieber "unbekannt" schreiben...

: Bearbeitet durch User
von Matthias S. (da_user)


Lesenswert?

Ich glaube es sollte klar sein, dass das Bastlerware für Bastler ist.

Martin S. schrieb:
> ...vielleicht wäre eine grobe Preisvorstellung langsam mal angebracht...
>
> Matthias S. schrieb:
>> Preis? Aufwandsentschädigung für den Ausbau und verpacken.

Naja, beim Preis gibt es durchaus zwei Seiten. Ich halte es für durchaus
legitim auch mal abzuklopfen was evtl. Käufer bereit wären, zu zahlen.
Dass bei Bastlerware für Bastler nicht viel rumkommt ist so oder so
klar.
Da ich jetzt aber weiß, welcher Aufwand der Ausbau war, was das an
Nerven gekostet hat und ich auch nochmal Zeit investiert habe um das
Basteln zu erleichtern, hätte sich für mich eine Preisvorstellung von
10€ pro Modul herauskristallisiert.
Das ist natürlich deutlich mehr, als das 2000W-Phasenanschnittsmodul vom
Ali ("Willkommenspreis" immerhin 99ct), wenns drauf ankommt wüsste ich
aber, welchen Modul ich die 2kW wirklich dauerhaft zutrauen würde ;-)
