Quarzdiskriminator zur FM-Demodulation

Christoph db1uq K. #7921661
Lesenswert?
• ▲
▼

Ein OM aus meinem OV rief mich an und fragte, ob ich genauere Daten zu einem Quarzdiskriminator von KVG hätte, er hat eine Baugruppe aus einem alten Funkgerät von Karl Braun Nürnberg. Mir war so ein Bauteil bisher unbekannt, es scheint auch weitgehend ausgestorben zu sein.

Eine Internetrecherche förderte diese Links zutage; https://www.kn34pc.com/spr/quartz_filters_ge/spr_qd_9_107.pdf https://www.kn34pc.com/spr/quartz_filters_ge/spr_qf_107mhz_xf107a_xf107b_xf107c_xf107d_xf107e.pdf https://web.archive.org/web/20020906102511/http://www.kvg-gmbh.de/pdf/Filters/Discr.PDF# https://www.qrpforum.de/forum/index.php?thread/6570-quarz-diskriminator-f%C3%BCr-1mhz/ Beitrag "Diskriminator / Detektor für Technik Klasse A"

Handbücher mit Schaltplänen und Stücklisten von Karl Braun: http://www.afu-df3iq.de/Hersteller/Braun/SE280/Braun_SE280_manual.pdf http://www.afu-df3iq.de/Hersteller/Braun/SE401_dig/Braun_SE401dig_manual.pdf http://www.afu-df3iq.de/Hersteller/Braun/SE600_dig/SE600dig_BA.pdf Karl Braun ist 2010 im Alter von 77 Jahre gestorben.

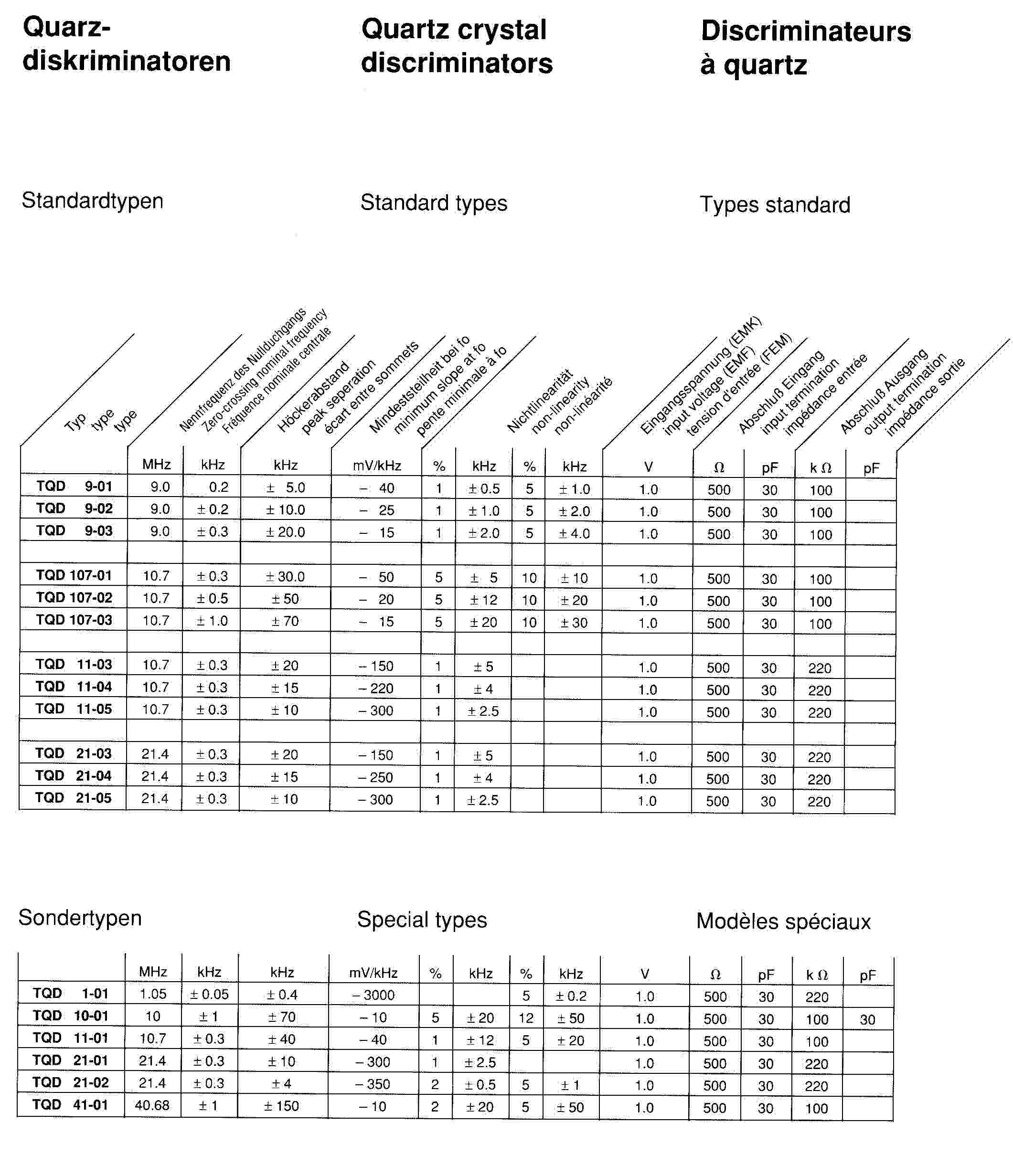

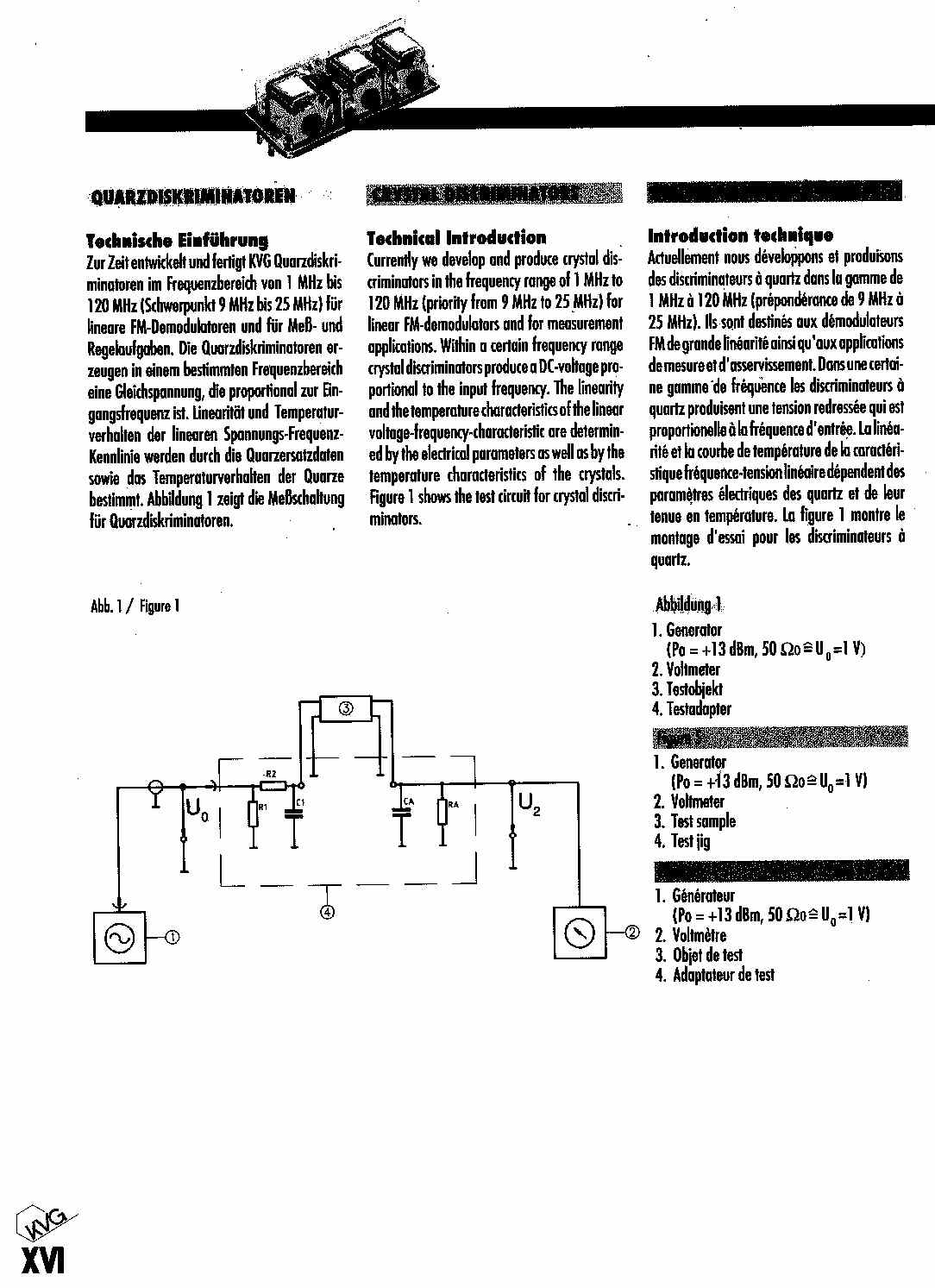

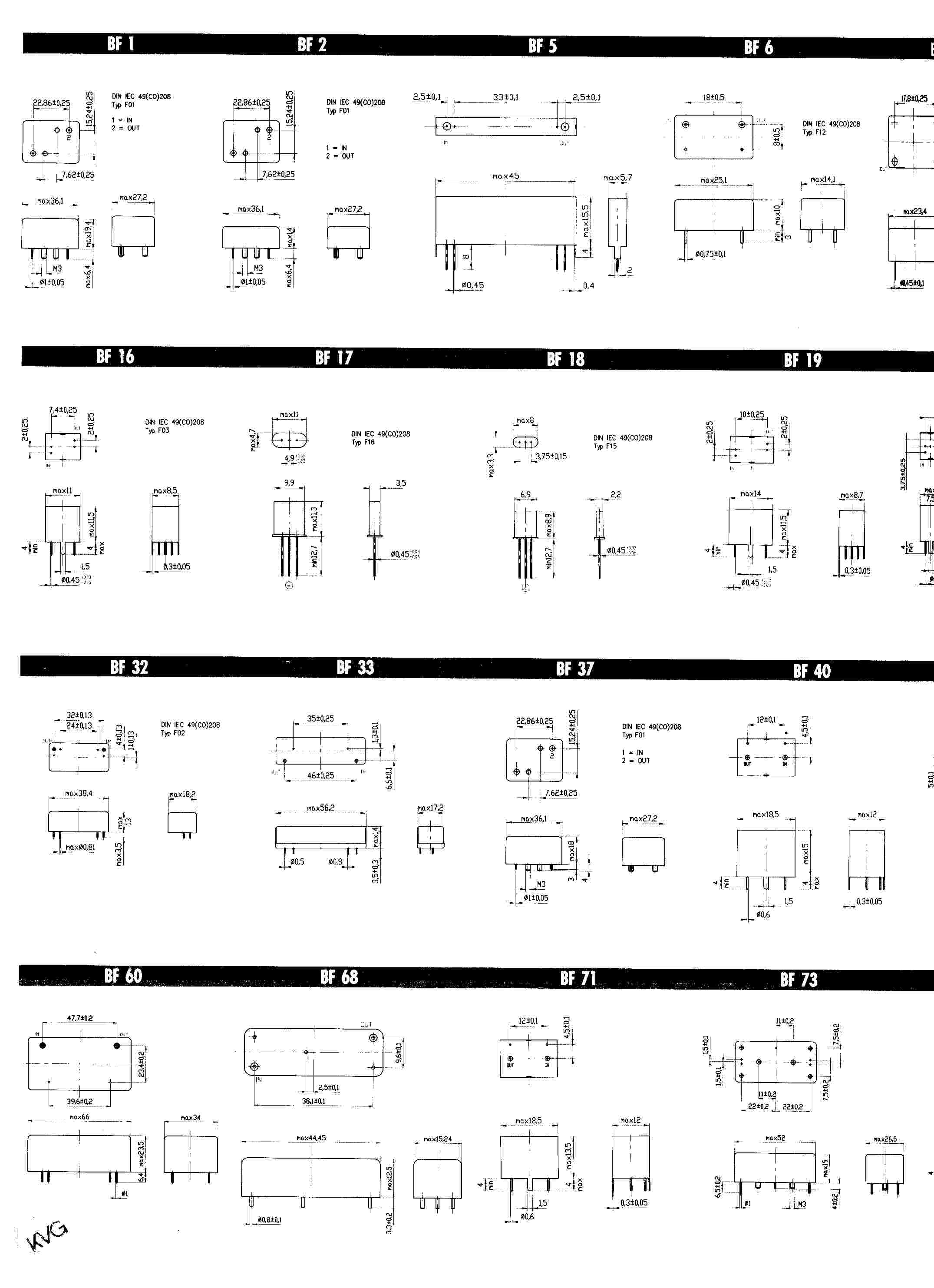

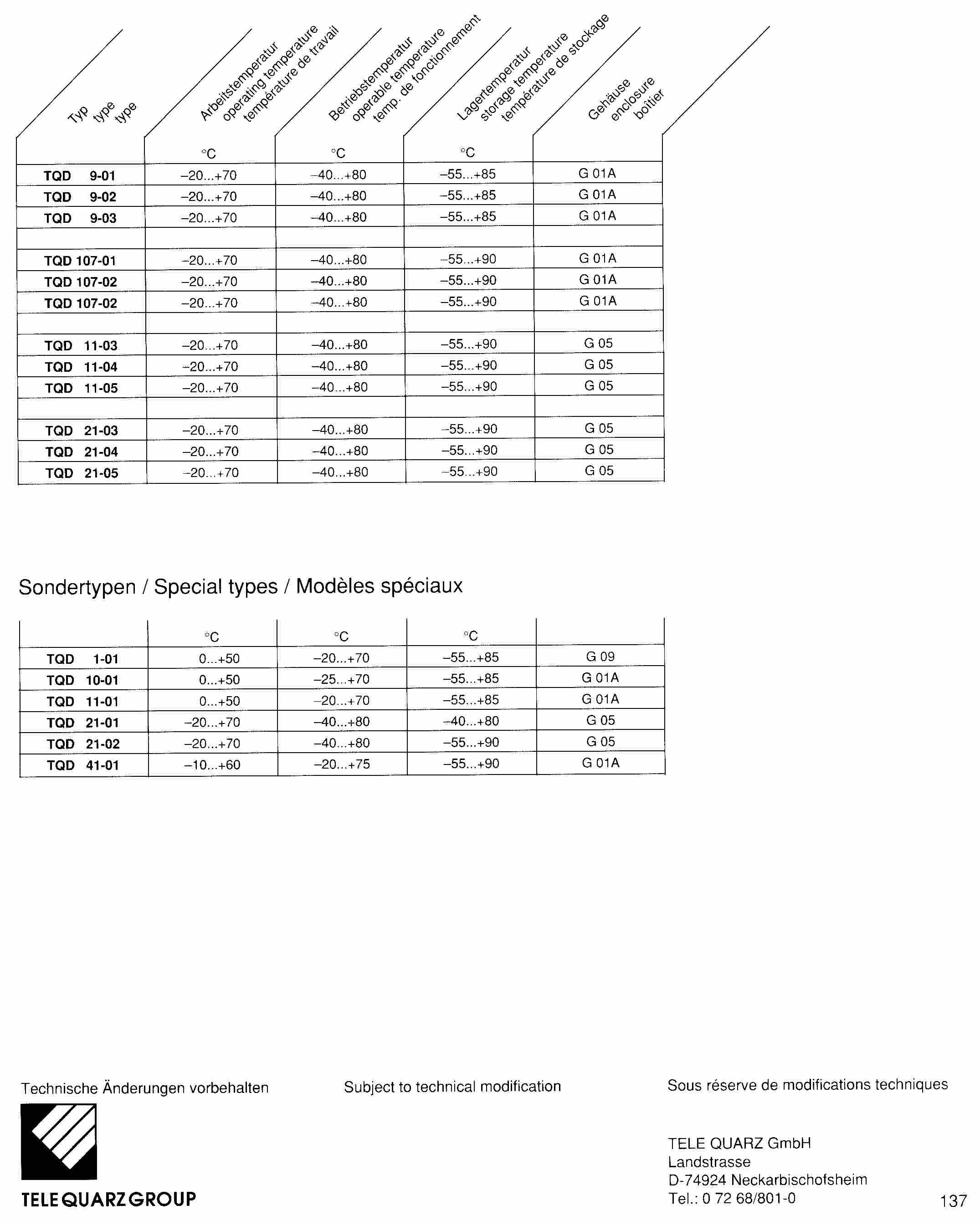

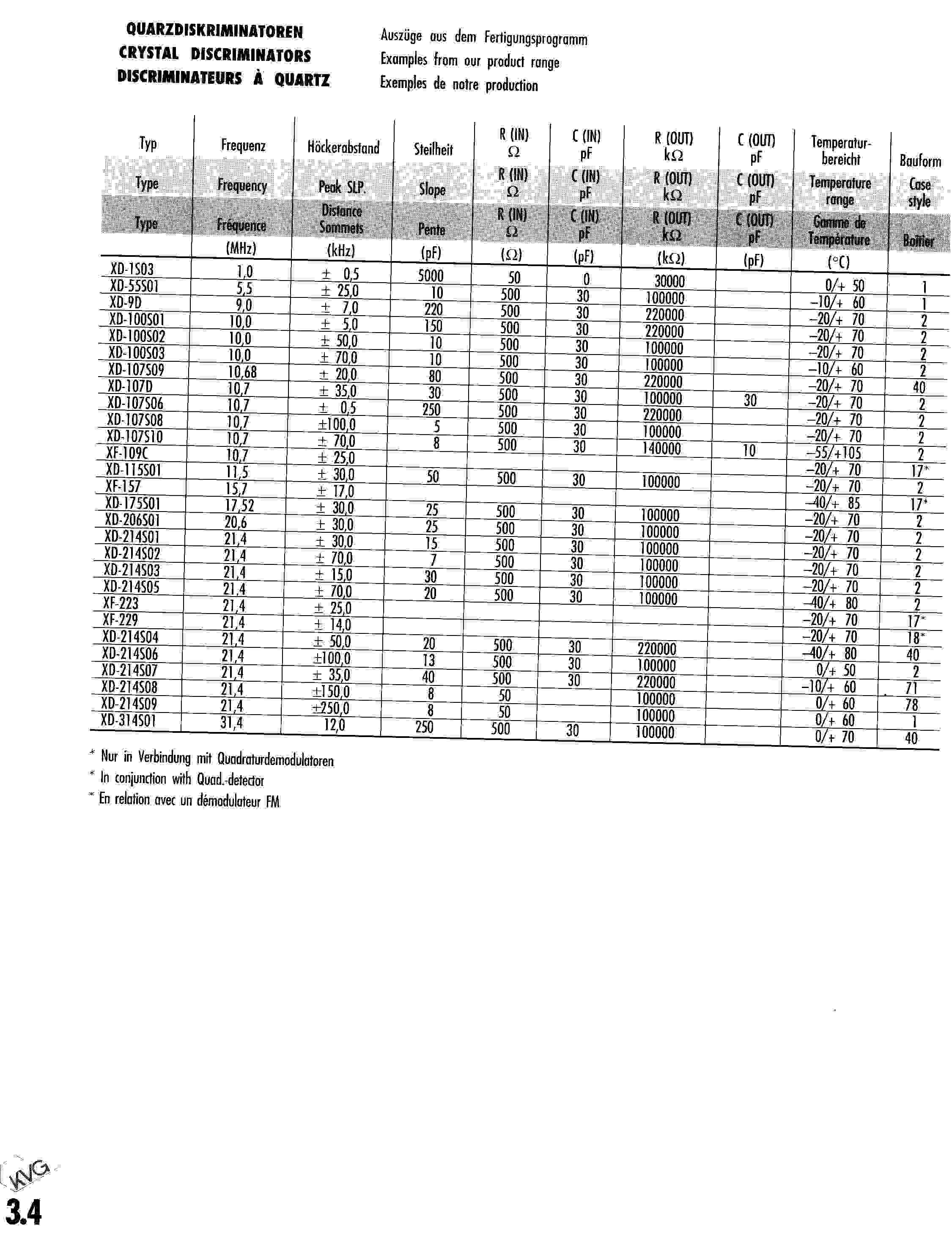

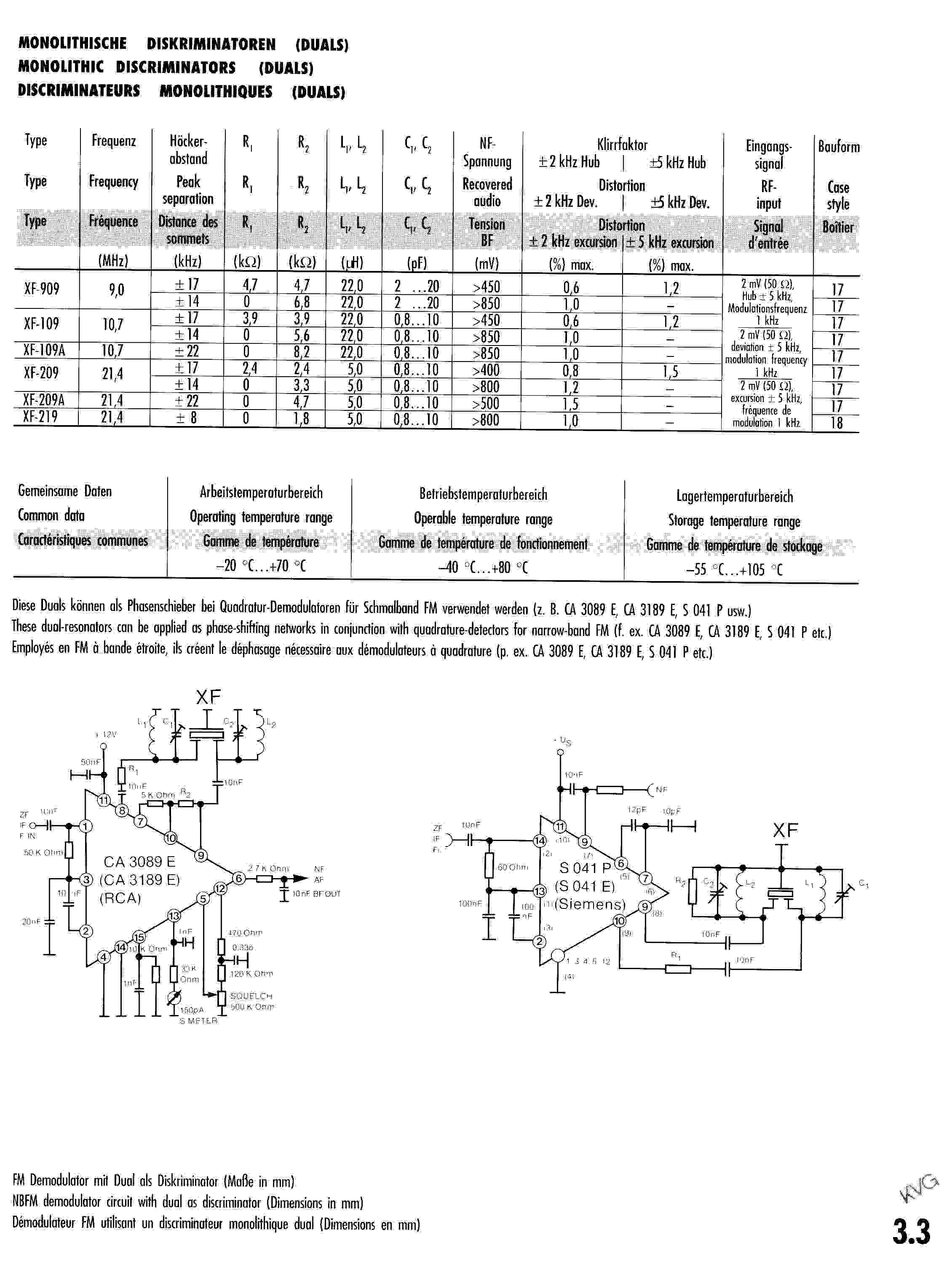

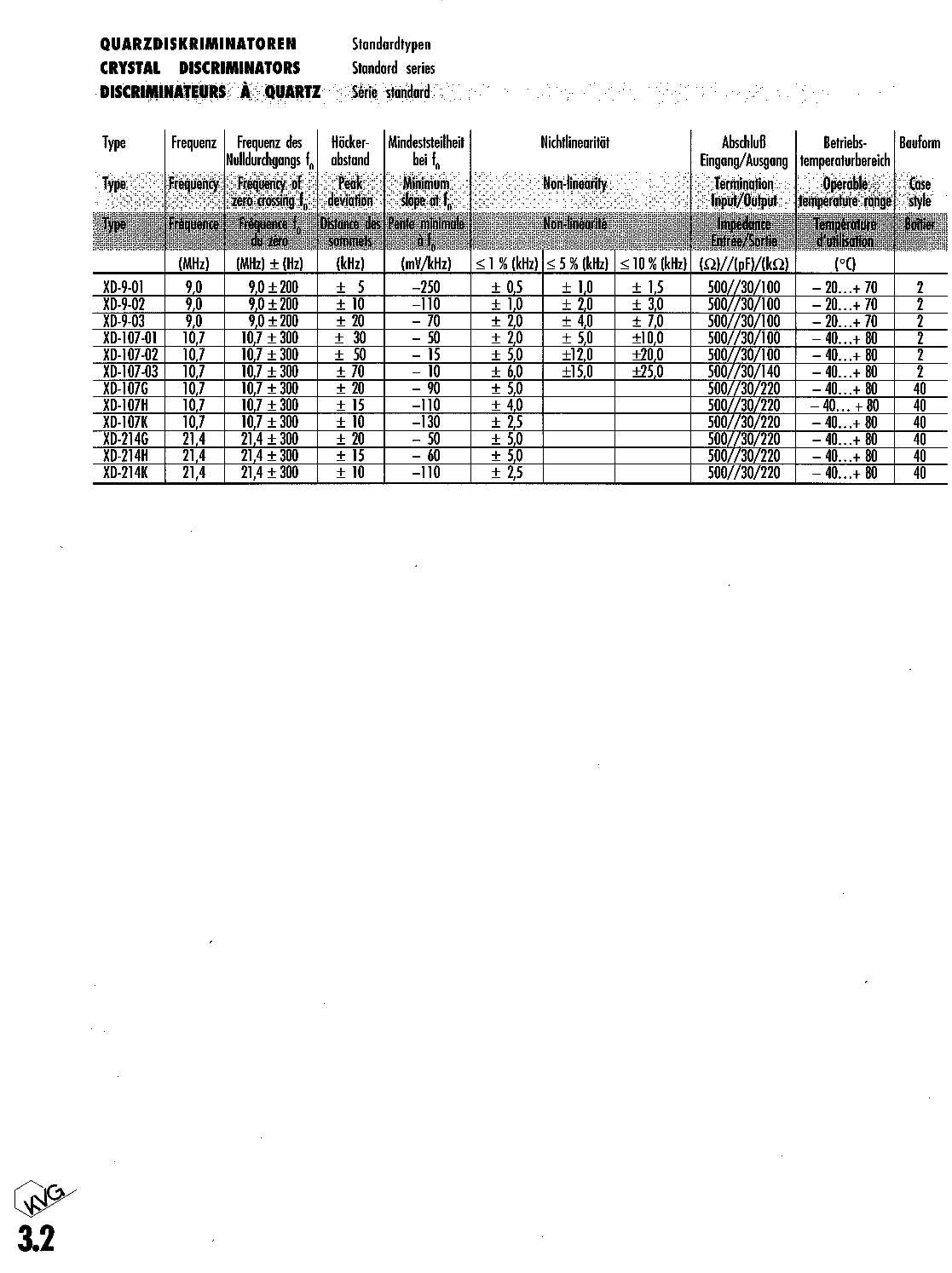

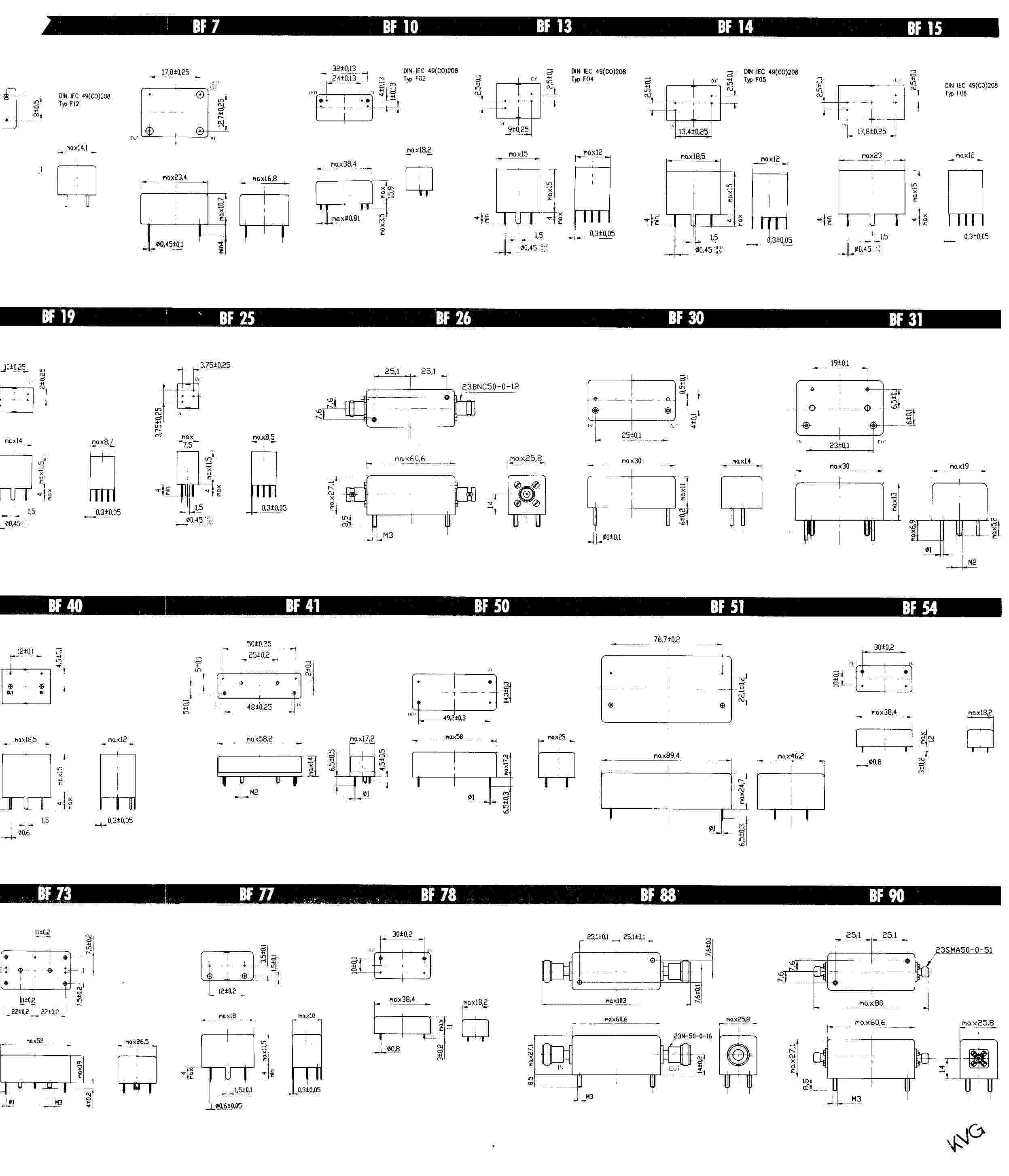

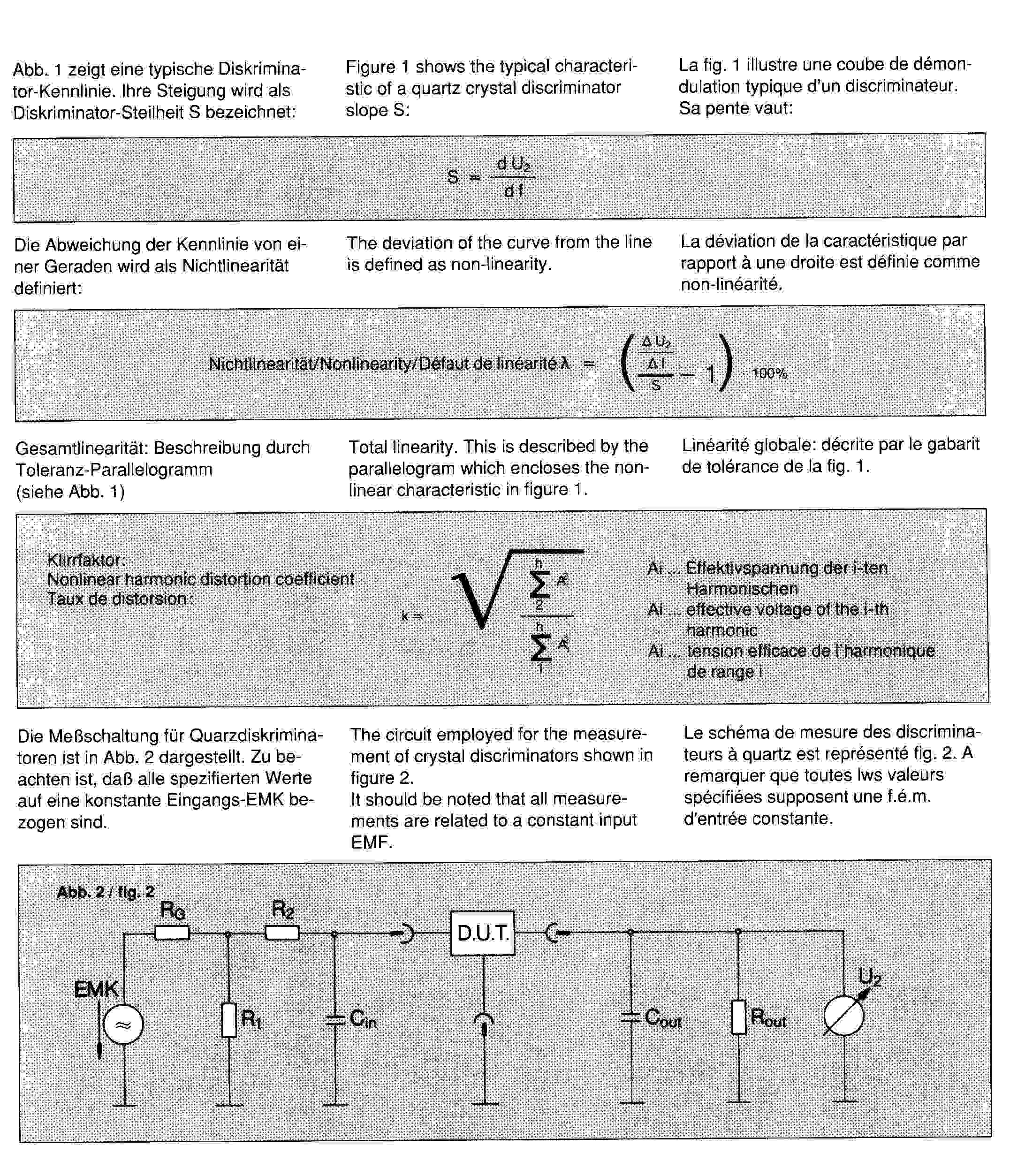

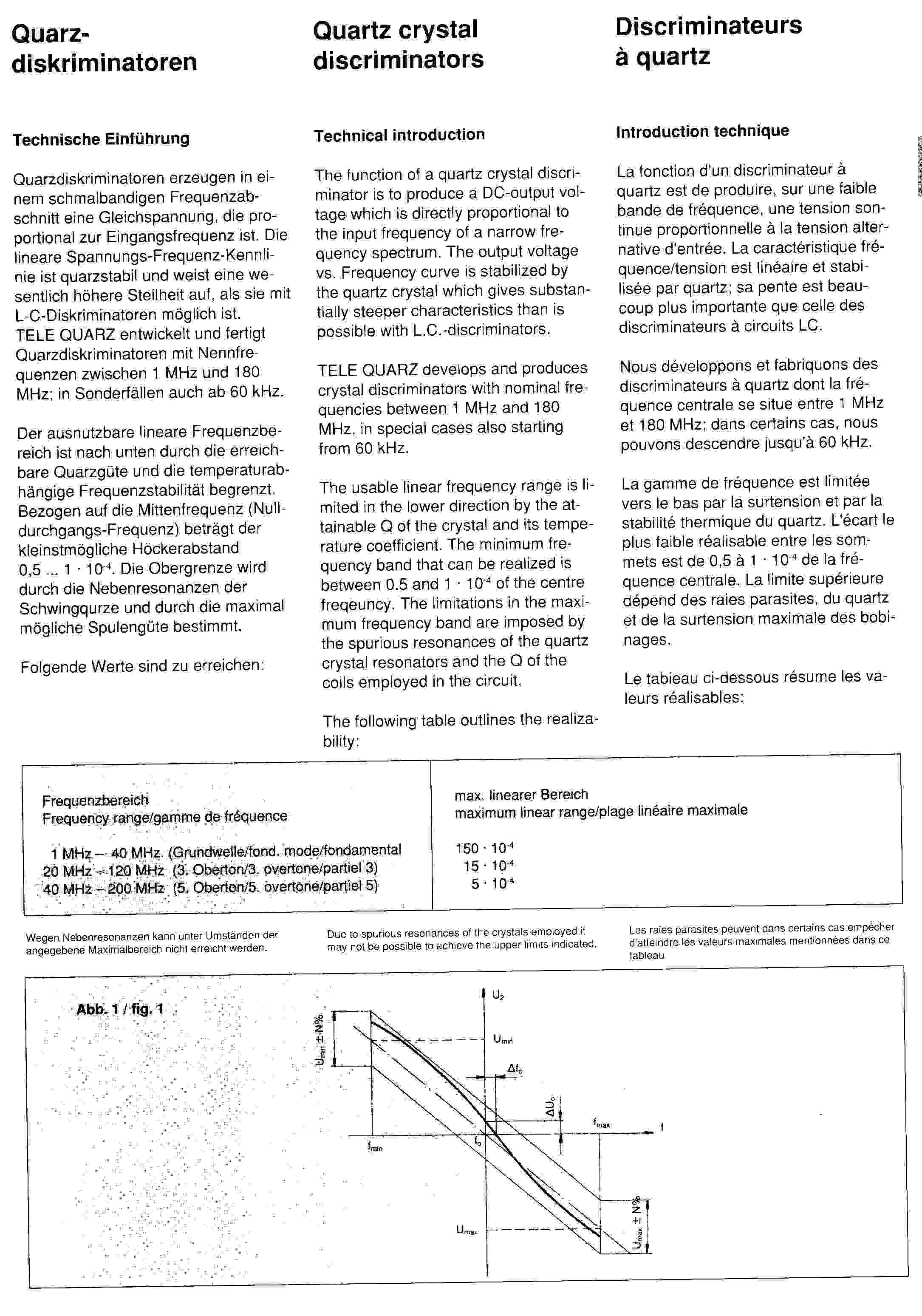

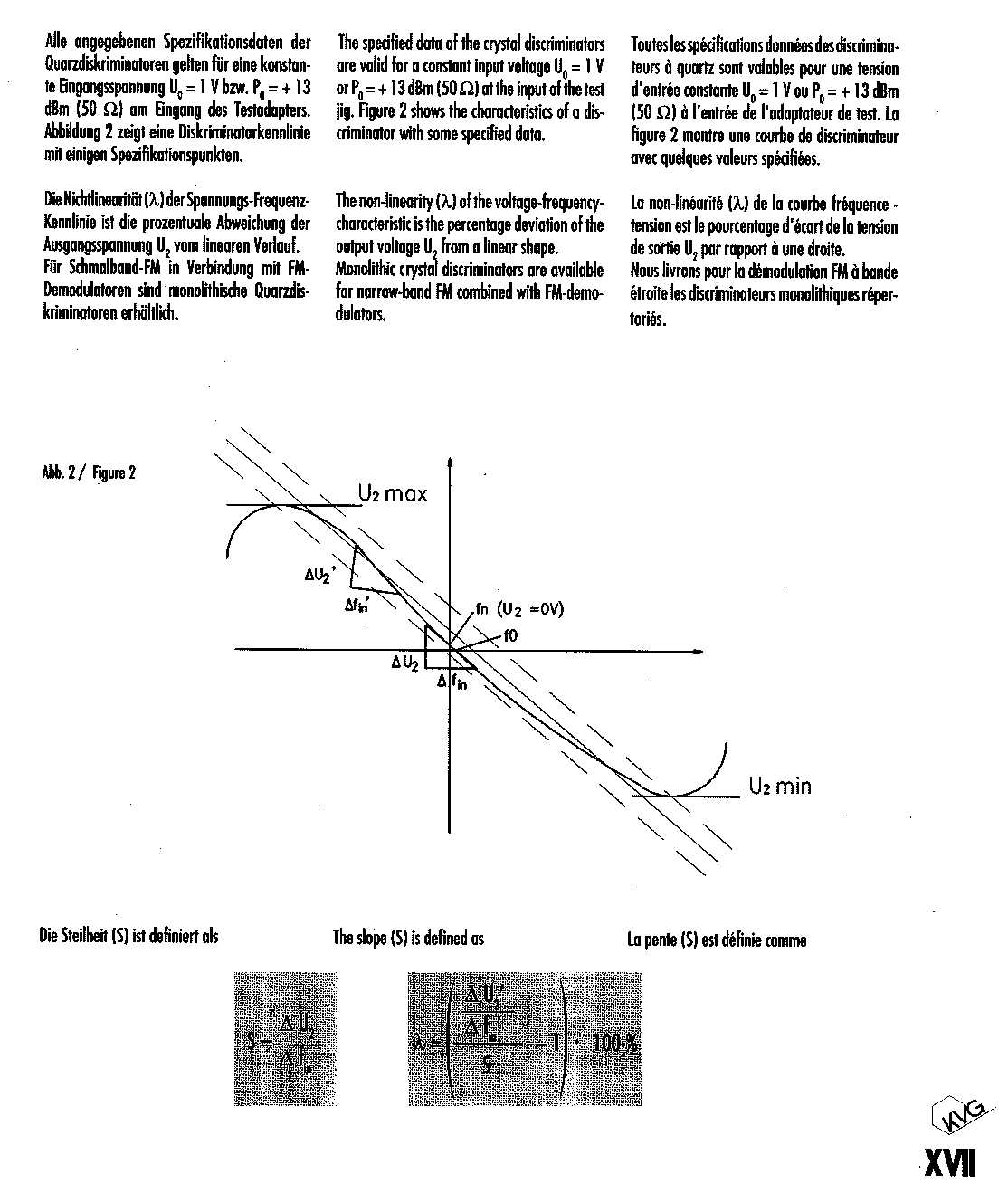

Ich hatte zwei Kataloge von KVG und Telequarz, beide in Neckarbischofsheim: Daraus hier die Seiten. Ich habe sie stark komprimiert, als PDF wären sie größer. Ich hoffe, sie sind einigermaßen lesbar.

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Al #7921817
Lesenswert?
• ▲
▼

Diese Quarzdiskriminatoren waren Anfangs der 80er Jahre des letzten Jahrhunderts für die Demodulation von FSK oder Schmalband-FM recht chic. Wegen des hohen Preises fand man sie hauptsächlich in Profi- oder in Hai-Ent AFU VHF-Geräten der gehobenen Preisklasse (z. B. Braun, dem Hilberling der damaligen Zeit).

Vom Mittelpunkt der Diskriminatorkuve steigt die Kennlinie zur einen Seite an und fällt auf der anderen Seite ab. Dadurch ist die gelieferte Ausgangsgleichspannung zur einen Seite positiv und zur anderen negativ. Der Höckerabstand bestimmt die maximal nutzbaren Frequenzgrenzen des Diskriminators. Die Diskriminatoren wurden angepasst an die damals üblichen FM-ZF ICs wie MC3357 oder CA3089 entwickelt. Mit dem Aufkommen von billigeren Keramikfiltern und den PLL Demodulatoren gerieten die aus der Mode.

: Bearbeitet durch User
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Christoph db1uq K. #7921832
Lesenswert?
• ▲
▼

Keramikfiltern

Die sind mir auch noch eingefallen, vor allem von Murata/Stettner: https://www.digchip.com/datasheets/parts/datasheet/314/CDA5_5MC15-pdf.php

für TV-ZF "frequency 4.5, 5.5, 5.74, 6.0, 6.5 MHz are available." auch für den zweiten Stereo-Ton 5,74 MHz

Speziell dafür angepasst war der TBA120T: https://www.alldatasheet.com/datasheet-pdf/view/26085/TEMIC/TBA120T.html https://bitsavers.org/components/siemens/1987_Siemens_Consumer_IC_Data_Book.pdf#page=322 "TBA 120 T: Input and demodulator matched to ceramic resonators"

Im UKW-Radio war lange der Ratiodetektor üblich, mit LC-Filtern und ähnlicher Kurve. https://de.wikipedia.org/wiki/Diskriminator#Ratiodetektor

Oppermann hat noch ein paar Filter gelistet https://oppermann-electronic.de/html/ker__filter.html da scheint sich aber seit 2015 nichts mehr geändert zu haben.
