Hallo, bin absolut neu hier und hoffe das richtige Forum gefunden zu haben. Besitze zwei DAB Radios Oakington Majority, bei beiden sind die Displays kaum zu erkennen, auch in der hellesten Stufe nicht. Der Aufdruck auf dem Displaybaustein lautet JR1602 A-01 V2.0. Der britische Hersteller hält sich raus mit dem Hinweis made in China... Weiß jemand über ggf Ersatz Bescheid oder auf betr. Fehlersuche. Besten Dank im voraus, Lutz.
Lutz N. schrieb: > Aufdruck auf dem Displaybaustein lautet JR1602 A-01 V2.0. Die Zahl 1602 könnte (aber muss nicht) auf ein typisches HD44780 kompatibles 16x2 Display hinweisen. Du musst die Kisten halt mal auf machen und schauen ob ein solches Display passen könnte. > Der britische > Hersteller hält sich raus mit dem Hinweis made in China... Importeur nicht Hersteller. Leider gibt es viele Importeure die Blender sind und groß auf "Hersteller" und "Marke" machen, obwohl sie nur Zeug aus China importieren.
Hannes J. schrieb: > Importeur nicht Hersteller. Leider gibt es viele Importeure die Blender > sind und groß auf "Hersteller" und "Marke" machen, obwohl sie nur Zeug > aus China importieren. Rechtliche Gleichstellung: Nach § 4 Abs. 2 Produkthaftungsgesetz (ProdHaftG) gilt der Importeur als Hersteller, wenn das Produkt von ihm in den europäischen Wirtschaftsraum eingeführt wurde. Eigenmarke: Bringt der Importeur seinen eigenen Namen oder seine Marke auf dem importierten Produkt an, agiert er rechtlich als Hersteller.
Ralf X. schrieb: > Rechtliche Gleichstellung: Ist hier völlig irrelevant; wenn der Importeur keine technischen Details des von ihm nur weiterverkauften Produkts kennt, kennt er sie nicht, egal, welchen "rechtlichen Status" er nun haben mag. Bilder sagen mehr als Worte.
Angehängte Dateien:
Lutz N. schrieb: > DAB Radios Oakington Majority Sieht nicht nach Textdisplay aus.
Wenn das Display wirklich so aussieht, dann ist das ein kundenspezifisches Display und Ersatz damit praktisch ausgeschlossen. Allerdings ist die Problemschilderung des Threadstarters recht vage: Lutz N. schrieb: > bei beiden sind die > Displays kaum zu erkennen, auch in der hellesten Stufe nicht. Ist das Display einfach nur zu dunkel, oder ist der Kontrast zu schlecht? Bilder sagen mehr als Worte. Wenn das Display zu dunkel ist, könnte das an einer alternden Hintergrundbeleuchtung liegen, die wiederum jemand, der es kann, auch wieder instandsetzen kann. Um das zu beurteilen ... Bilder (des zerlegten Geräts, denn zerlegt wurde es ja wohl).
https://www.mouser.de/c/optoelectronics/displays/?product=COG%20Graphic%20LCD%20Modules%7C~Graphic%20LCD%20Displays&product%20type=LCD%20Graphic%20Displays Das scheint nur schwarzweiß zu sein, die Größe und Bildpunktezahl lässt sich auch noch ausmessen. Dann gäbe es wenigstens vergleichbare Typen mit Datenblatt.

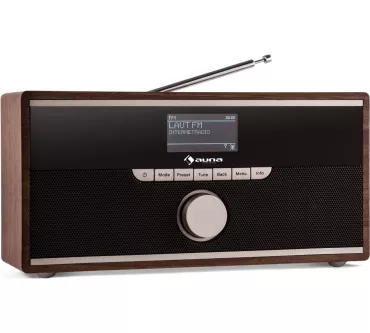

Der TO wird wohl das gleiche Problem haben, was ich bei einem Auna Radio hatte. https://www.testberichte.de/imgs/webp/p_imgs_370/891221.jpg Helligkeitseinstellung funktioniert zwar, jedoch ist das Display selbst bei max. Helligkeit sehr schlecht lesbar.
Fotos würden echt helfen, vor allem Details vom Display von allen Seiten. So brutales Verblassen kennt man nur von sterbenden CCFL Beleuchtungen oder OLEDs. Ersteres kann man oft durch LEDs ersetzen, letzteres ist bei einem kundenspezifischen OLED nahezu unmöglich. Das Bild von dem Radio hilft da nix, weil das sich ein Marketing-Rendering sein kann. Wir brauchen ein paar Details vom echten wirklichen realen Display. Das LCD auf den Produktbildern vom Hersteller sieht unschlüssig aus, da es zwar zwei der HD44780 matrix Zeilen enthält, daneben aber auch etliche Herstellerspezifische Änderungen. Das Bluetooth Zeichen sieht aber aus, wie über die 2x16 oder 2x20 Zeichen Textzeilen drüber editiert. Letztendlich kann es aber gut und gerne ein HD44780 LCD mit kundenspezifischem Glas sein. Die sind ab 1000 Stück so preiswert zu haben, dass es sich lohnen kann. Sie werden i.d.R. aus "Scherben" gefertigt, die bei der Produktion großer Panels übrig bleiben.
Angehängte Dateien:
Das Foto hier sieht nach Pixelgrafik aus, nicht kundenspezifisch hergestellt. Aber Lutz hat sich nicht mehr gemeldet.
:
Bearbeitet durch User
Angehängte Dateien:
Sieht stark nach einem kundenspezifisches Display aus. Gefunden in https://www.youtube.com/watch?v=QggAx7raF5k.
Ein völlig nichtssagendes Video. Das Logo sieht anders aus als auf den anderen Fotos. Und das Display sieht eher nach Anzeigeröhre aus. Offenbar gibt es mehrere Generationen des Geräts. Da Lutz sich nicht mehr meldet, werden wir nie erfahren, welches er besitzt.
Christoph db1uq K. schrieb: > Und das Display > sieht eher nach Anzeigeröhre aus. Ist aber ein ganz normales LCD, nur halt kundenspezifisch.
Christoph db1uq K. schrieb: > Und das Display sieht eher nach Anzeigeröhre aus. Du meinst ein VFD. Das sieht anders aus als das Bild da. Und es ist kundenspezifisch; im unteren Teil sind zwei Punktmatrixzeilen, aber oberhalb davon ist 'ne Siebensegmentanzeige.
Genau VFD "Vacuum Fluorescent Display" https://de.wikipedia.org/wiki/Fluoreszenzanzeige "bezeichnet eine Elektronenröhre ... im Vakuum ... Wolfram-Heizdraht" naja eine spezielle Röhre. Dann ist es einem VFD nachempfunden.
Christoph db1uq K. schrieb: > Dann ist es einem VFD nachempfunden. Naja, es versucht mehr schlecht als recht den üblichen VFD-Farbton nachzuempfinden. VFDs sind i.d.R. türkiser, und man sieht auch, daß die Leuchtschicht weiter von der Frontabdeckung entfernt ist. Nebenschauplatz. Das ist ein kundenspezifisches Display, und selbst wenns ein VFD wäre, änderte das nichts an der Nichtverfügbarkeit. Ob der Threadstarter sich nochmal meldet, und auf die Rückfragen eingeht? Helligkeit oder Kontrast?
Angehängte Dateien:
Hallo an die Gemeinde. Ihr habt euch alle Gedanken gemacht und ich mich rar. Sorry, es gab ein sehr persönliches Problem, da war ich anders beschäftigt. Ich habe ein paar Bilder gemacht der ausgebauten Anzeigebaugruppe. Eines zeigt das Display im Betrieb. Achtung, die Smartphonekamera überhöht die Helligkeit extrem. Ein Motorola G65 mit ner Sonykamera. Von unten und oben kann man es noch bei wenig Umgebungslicht lesen. Senkrecht von vorn kaum eine Chance. Dann einfach nur noch dunkle Zeichen. Davor im Gehäuse sind auch noch sehr graue Displayabdeckungen verbaut, die behindern zusätzlich. Ich ersetz die gerade durch klare Plexiglasscheiben... Mal sehen was ggf rauskommt. Beste Grüße! P.S. Ich bekomme nur ein Bild angehängt, muß ich noch ergründen.
Angehängte Dateien:
-
170 KB -
220 KB -
200 KB
Weitere Bilder
Was immer noch nicht eindeutig ist: Ist nur die Hintergrundbeleuchtung nicht hell genug oder genügt der Kontrast nicht? https://www.mikrocontroller.net/attachment/690979/IMG_20260224_150800246_HDR.jpg lässt vermuten, daß nur die Hintergrundbeleuchtung schlappgemacht hat. Die ist mit LEDs aufgebaut, die an den beiden Lötstellen neben dem ESD-Dreieck auf https://www.mikrocontroller.net/attachment/690977/IMG_20260224_144211267_HDR.jpg angeschlossen sind. Wenn man das Display vorsichtig zerlegt (Laschen des schwarzen Metalllkäfigs gerade biegen und abheben), dann sollte man auch an die Hintergrundbeleuchtung herankommen. Weiße LEDs, die dauerhaft etwas zu hell betrieben werden, können auch schlappmachen.
Hallo, wenn die Hintergrundbeleuchtung nicht ausreicht geht ja auch der Kontrast in die Knie. Oder sehe ich das falsch. Kann ich bei zu schwacher Hintergrundbeleuchtung überhaupt was ändern?
Lutz N. schrieb: > Hallo, wenn die Hintergrundbeleuchtung nicht ausreicht geht ja auch der > Kontrast in die Knie Wieso sollte er? Es ist dann nur weniger hell. Wenn Du die Umgebungshelligkeit reduzierst, kannst Du ein zu dunkles Display weiterhin ablesen. Lutz N. schrieb: > Kann ich bei zu > schwacher Hintergrundbeleuchtung überhaupt was ändern? Sie durch eine nicht zu schwache ersetzen.
Was misst Du denn für Spannungen an dem Stecker J1 (auf dem Mainboard) und an den A-K Pins? Was passiert, wenn Du 3V-5V an die A-K Pins gibst?
:
Bearbeitet durch User
Pete K. schrieb: > Was passiert, wenn Du 3V-5V an die A-K Pins gibst? Das würde ich nicht tun, ohne zu wissen, wieviele LEDs da dran hängen. Besser wäre ein Labornetzteil mit Strombegrenzung auf z.B. 5 mA.
Das mit den A,K Pins muß ich mal noch testen. Jetzt habe ich auch meinen
Zettel mit den an J1 gemessenen Spannungen gefunden. An 3 Pins geht eine
geschirmte Leitung (2x Innenleiter, 1x Schirm). Die habe ich nicht
gemessen. Die restlichen Spannungen sind
3,7
Masse
3,25
2,38 bis 3,15, je nach Helligkeitsstufe. Kleinste Spannung bei größter
"Helligkeit"
5,25
5,25
Vielleicht kann jemand was damit anfangen.
Lutz N. schrieb: > An 3 Pins geht eine > geschirmte Leitung (2x Innenleiter, 1x Schirm). Das wird mit dem IR-Fernbedienugnsempfänger verbunden sein, dem dreipoligen Bauteil, das man hier https://www.mikrocontroller.net/attachment/690979/IMG_20260224_150800246_HDR.jpg am linken Rand sehen kann.
Angehängte Dateien:
Hallo, habe heute das Display zerlegt. Zur Hintergrundbeleuchtung dienst eine weiße "Flächen" LED. In der höchsten Helligkeitsstufe fließen 32 mA vom Gerät. Wenn ich die LED Fläche separat einspeise, Labornetzteil über Vorwiderstand, hier 220 Ohm, wird es noch etwas heller bei ca. 60 mA, mehr habe ich nicht gegeben. Ein Bild ist dabei, zeigt es bei ca. 40 mA. Ich weiß, es ist seeehr relativ mit dem Bild. Weiter bin ich damit aber auch nicht, reicht nun das Hintergrundlicht nicht oder ist die eigentliche Anzeigematrix zu trübe.... Weiß jemand wo man die HintergrundLED einzeln beziehen kann? Beste Grüße an die Runde, Lutz.
Lutz N. schrieb: > Weiß jemand wo man die > HintergrundLED einzeln beziehen kann? Die befindet sich unter dem schwarzen Klebeband links. Der Rest ist eine Acrylglasplatte, die nur das Licht verteilt, das die LED seitlich in die Platte reinleuchtet. Ob das jetzt hell genug ist, kann man natürlich anhand Deines Bildes nicht beurteilen. Das Display aber sieht auf dem einen Bild nicht so aus, als ob es "flau" geworden wäre, der Kontrast ist brauchbar (sonst könnte man den dargestellten Kram nicht so gut erkennen). Ob die LED (bzw. die LEDs im Plural) dafür geeignet sind, mit 60 mA bestromt zu werden, weiß man natürlich nicht -- nach noch etwas heller kommt dann recht abrupt dauerhaft aus.
Okay und Danke zunächst. Das eine Bild was das Display im normalen Betrieb zeigt überhöht seltsamerweise erheblich gegenüber dem Original. Es gibt ja hier im Verlauf einige Bilder welche andere Geräte des gleichen Typs zeigen. An diese kommen meine 2 Geräte nicht annäherungsweise heran. Muß mal noch ein Bild mit einer anderen Kamera machen.
Bin nochmal da, nochmals Bilder reinzustellen bringt nix, die zeigen es eben anders. Wird wohl eher an der Matrix liegen, insbesondere deshalb da sie sehr blickwinkelabhängig ist. Fast von vorn geht so gut wie nichts, schräg von oben oder unten siehts deutlich besser aus. Werd's wieder zusammenbauen und die schon angedeuteten Klarglasscheiben davor setzten.
Harald K. schrieb: > Lutz N. schrieb: >> Weiß jemand wo man die >> HintergrundLED einzeln beziehen kann? > > Die befindet sich unter dem schwarzen Klebeband links. Der Rest ist eine > Acrylglasplatte, die nur das Licht verteilt, das die LED seitlich in die > Platte reinleuchtet. Sowas in der Art habe ich letztes Jahr beschrieben und dort die LED getauscht, war furchtbare Fummelei: Beitrag "Re: Display von Brotbackautomat nachträglich beleuchten, möglich?" Lutz N. schrieb: > nochmals Bilder reinzustellen bringt nix, Ob nix oder doch, hängt davon ab, ob Du vernünftige Bilder erzeugen kannst.
