Analog Devices erweitert das Angebot an Lern- und Experimentierhardware, das sich im Besonderen an Studierende richtet. Das ADALM2000 bietet die Funktionalität elementarer Laborausstattung für analoge und digitale Schaltungsentwicklung zum Mitnehmen. Mit dem ADALM-PLUTO stellt Analog Devices ein Software Defined Radio Lernmodul bereit. Dieses eignet sich zum schnellen Einstieg in hochfrequente Anwendungen bis 3,8 GHz. Beide Module lassen sich über einen PC per USB ansteuern.

Das ADALM2000, auch M2K, bietet nicht nur Einsteigern umfangreiche Möglichkeiten bei kleiner Bauweise. Der Nachfolger des M1K stellt dem Anwender neben zahlreichen Messmöglichkeiten, wie Oszilloskop und Logikanalysator, auch zwei einstellbare Spannungsversorgungen zur Verfügung. Zum Funktionsumfang des Moduls gehören:

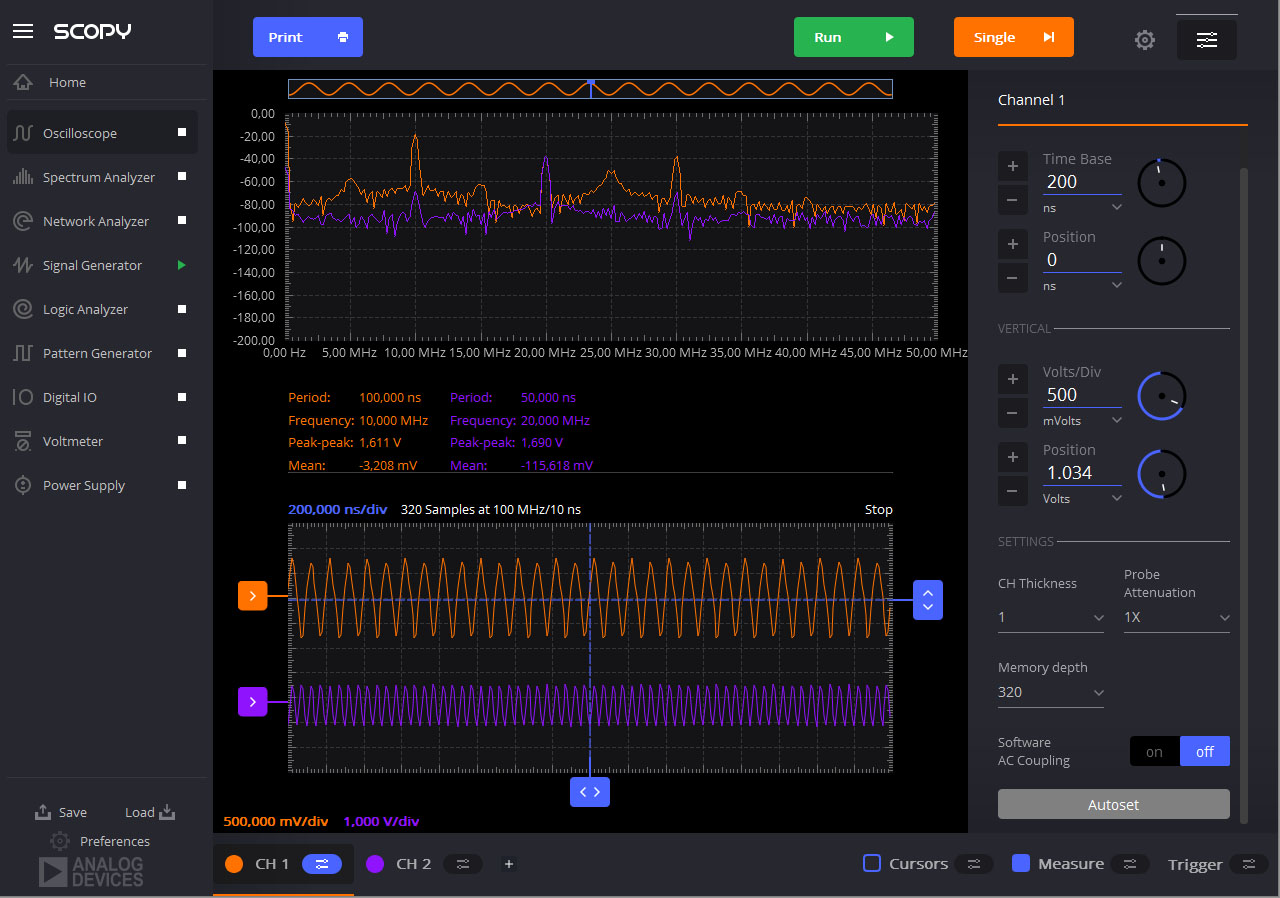

  • Zweikanal Oszilloskop mit 30 MHz Bandbreite

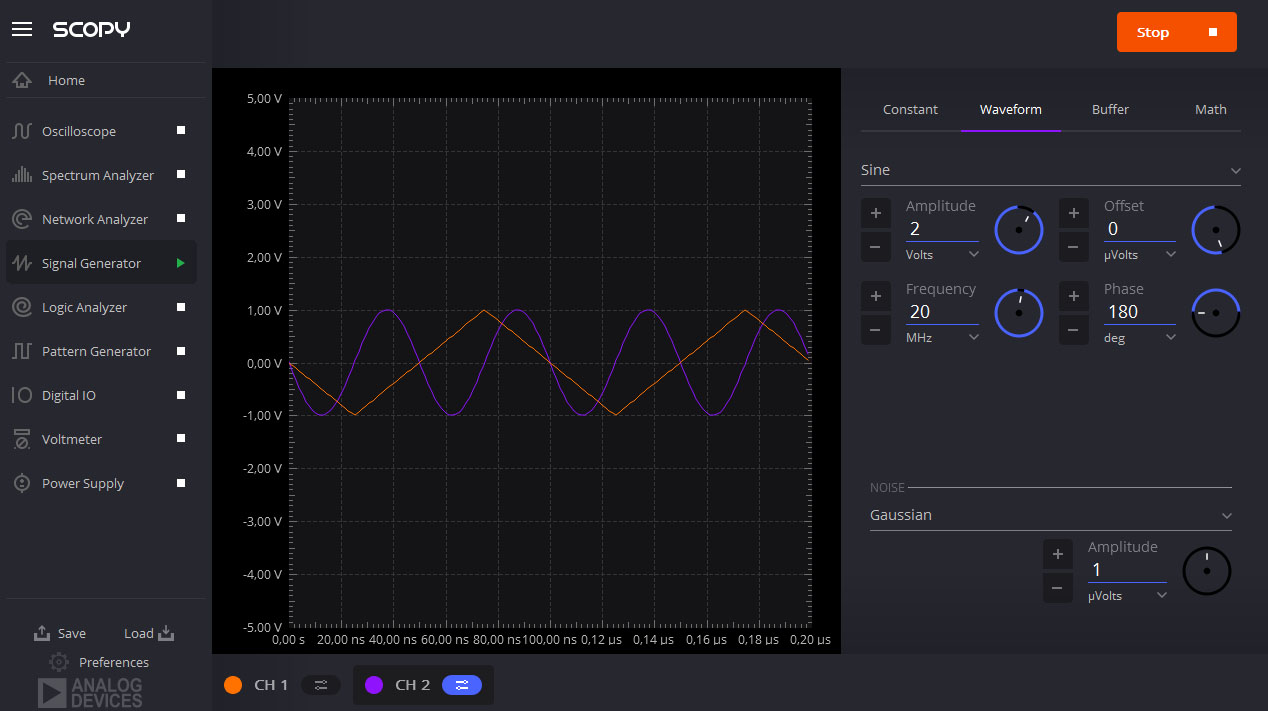

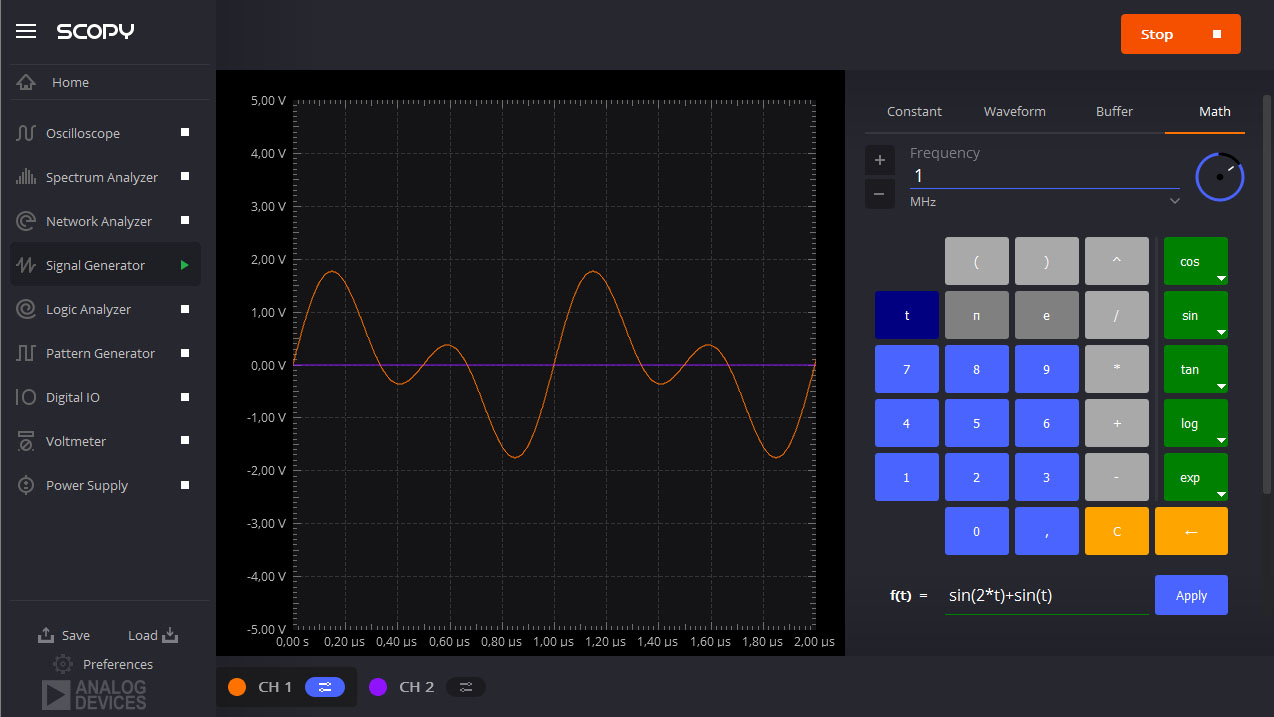

  • Zweikanal Funktionsgenerator mit frei programmierbarer Kurvenform
  • 16-Kanal Logikanalysator mit 100 MS/s und Bus-Analysatoren (SPI, I2C, UART, Parallel)
  • 16-Kanal Bitmustergenerator (3.3V CMOS, 100 MS/s)
  • 16-Kanal virtueller I/O Port
  • Zwei Trigger Ein-/Ausgänge
  • Einkanal Voltmeter für AC und DC bis ±20 V

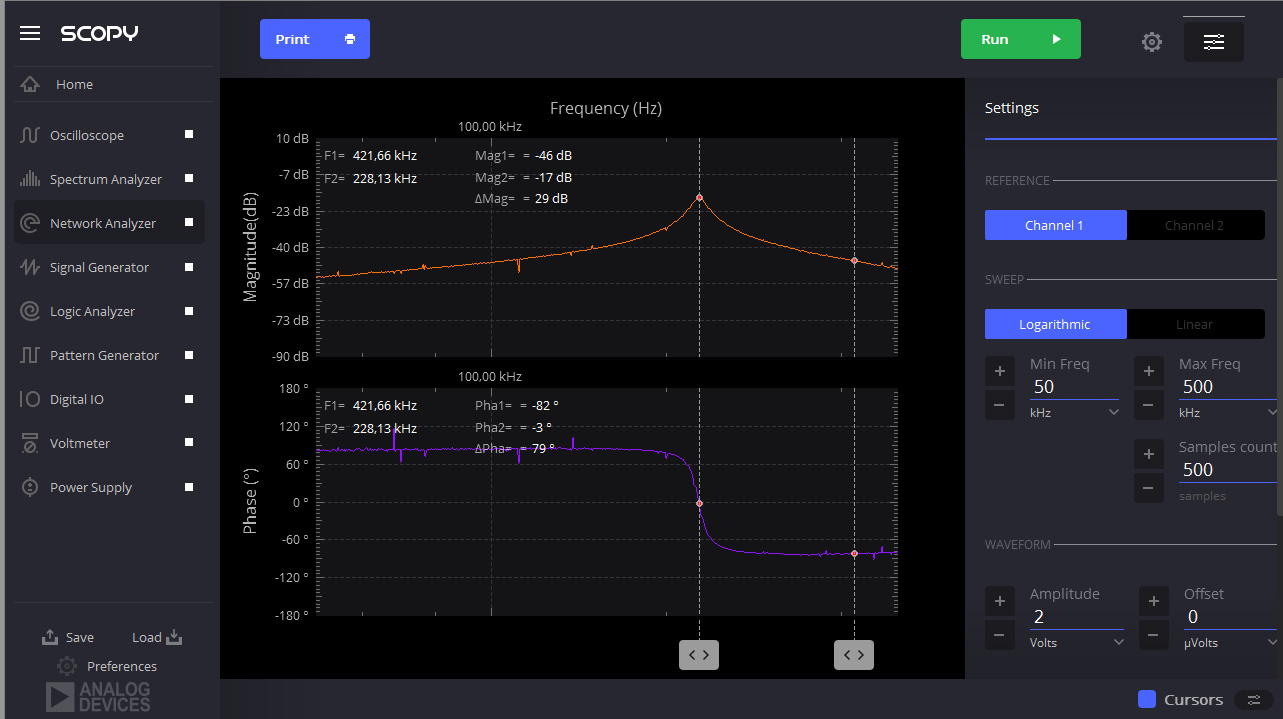

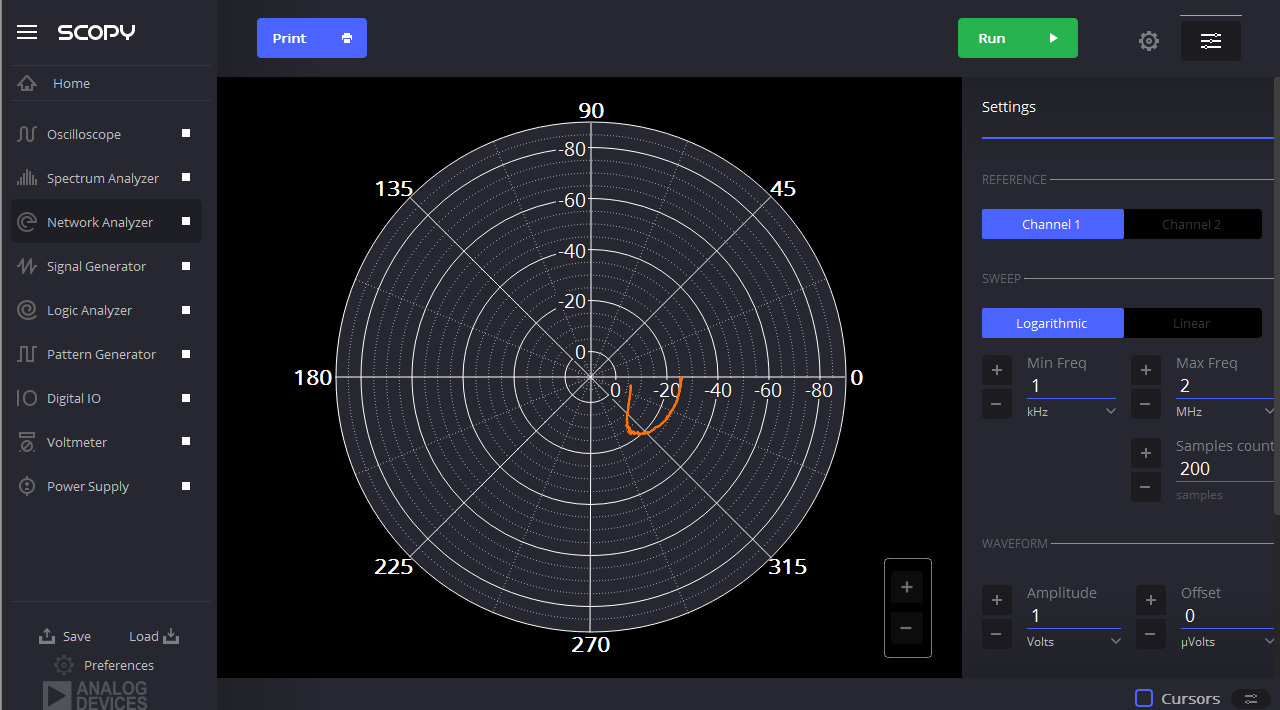

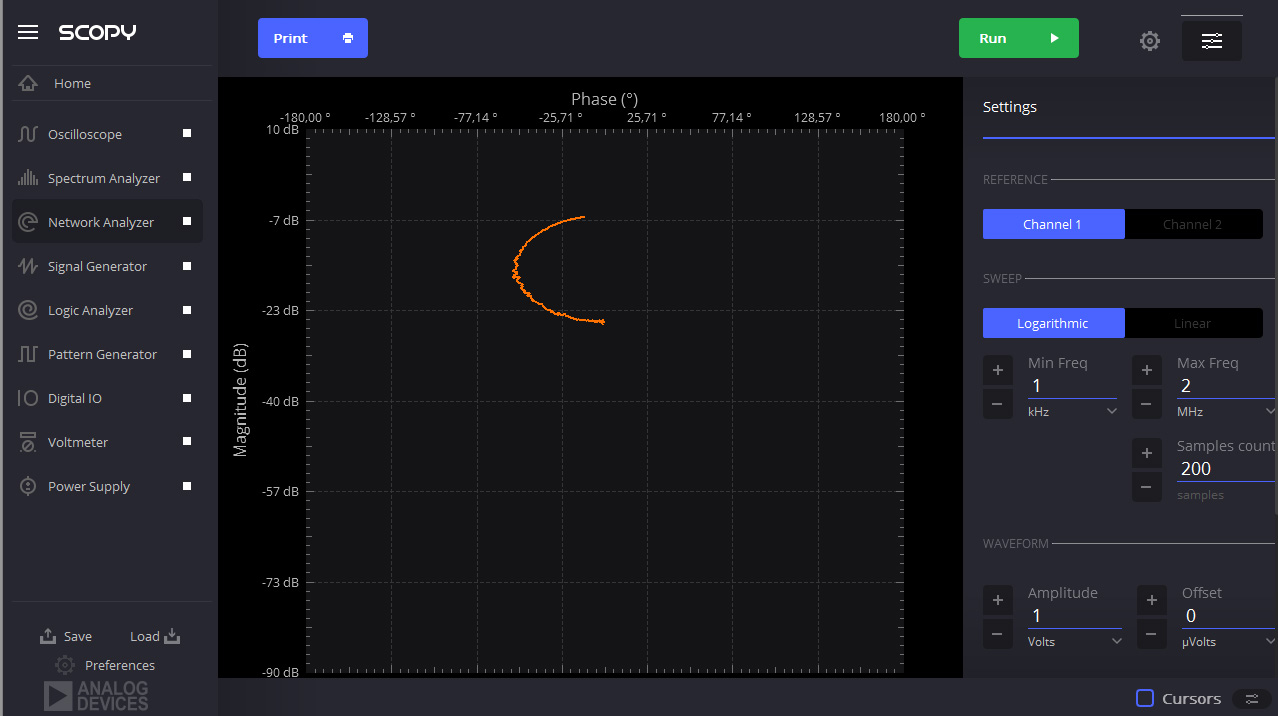

  • Netzwerk-Analysator von 1Hz bis 10MHz mit Bode, Nyquist und Nichols Diagrammen
  • Spektrumanalysator zur Messung von Leistungsdichtespektrum, Rauschteppich, SFDR, SNR und THD
  • Zwei programmierbare Netzteile (0…+5 V, 0…-5 V)

Damit bietet das Modul eine solide Grundausstattung für den Einstieg in die analoge und digitale Welt der Elektronik. Die Ansteuerung erfolgt per PC, die dazugehörige Software Scopy ist unter Windows, Linux und OS X lauffähig.

Mit dem ADALM-PLUTO (PlutoSDR) sollen die Grundlagen von Software Defined Radio, drahtloser Kommunikation und Hochfrequenztechnik auf einfache Weise vermittelt werden können. Das auf dem AD9363 basierende Modul bietet hierzu getrennte Sende- und Empfangswege, die sich für Vollduplex-Betrieb eignen. Es ermöglicht, Signale von 325 MHz bis 3,8 GHz mit 61,44 MS/s zu erzeugen beziehungsweise aufzunehmen.

Neben einer eigenen graphischen Benutzeroberfläche bietet PlutoSDR die Unterstützung zahlreicher Softwarepakete, beispielsweise MATLAB, Simulink und GNU Radio. Dabei ist die Hardware unter Windows, Linux und OS X nutzbar.

Die Produktseite des Herstellers nennt für das ADALM2000 einen Preis von 99 $ und für das ADALM-PLUTO 149 $, Mouser listet das ADALM-PLUTO derzeit mit knapp 95 €. Für das ADALM2000 ist daher ebenfalls ein Preis von deutlich weniger als 100 € zu erwarten.


: Bearbeitet durch Admin
Autor: chris_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht interessant aus. Leider habe ich nirgends ein Video gefunden, wo
man sich das Ganze mal in Betrieb anschauen kann.

Autor: Thomas V. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schade dass das Pluto erst bei über 300MHz startet....
ansonsten sehr interessant für den Preis!

Autor: Robert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ist jemand so lieb und beantwortet mir eine Frage? Der ADALM2000, da
steht in den Specs das er von 1Hz bis 10Mhz funktioniert.

Heißt das, wenn ich ein z.B. 30Mhz SPI benutze, dieses Gerät, jenes
Signal nicht messen kann?

MfG.

Autor: Benedikt S. (benedikt_s)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@Robert solange du das nicht analog Sampeln willst sondern nur digital
sollte das gehen. Der LA schafft ja 100 MSA da ist bei 30 Mhz das
Nyquist-Kriterium noch erfüllt.

@Topic Sehr nett wollte mir eigentlich einen Red pitya holen aber das
hier ist preislich attraktiver.

Autor: Jobst M. (jobstens-de)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Robert schrieb:
> Heißt das, wenn ich ein z.B. 30Mhz SPI benutze, dieses Gerät, jenes
> Signal nicht messen kann?

Möchtest Du wirklich eine Spektrumanalyse von Deinem SPI-Signal machen?
Der Logic-Analysator geht bis 100MS/s - also maximal 50MHz. Wobei Du
zeitkritische Flanken vorher schon nicht mehr genau auflösen kannst.


Gruß

Jobst

Autor: 6a66 (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Thomas V. schrieb:
> schade dass das Pluto erst bei über 300MHz startet....
> ansonsten sehr interessant für den Preis!

Liegt am Transceiver.
Der 9363 setzt erst bei 300MHz ein, der 9361 schon bei 70MHz.
Ich hatte einen ähnlchen Gedanken.
Aber der 9363 kostet die Hälfte (100EUR) des 9361 (200EUR) Chippreis !!!
Und ersetzen geht bei 12x12 BGA sher schwer :)

rgds

Autor: BastelIng (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wobei sie dort auf der Internetseite den Chiptausch ausdrücklich als
Möglichkeit im Text haben.

Da das Board aber ohnehin scheinbar noch nicht in einer vernünftigen
Layoutrevision auslieferungsfähig ist (schreibn sie auch)- werde ich
wohl noch etwas warten.

Das ganze ist dann aber für den Sparsamen aber scheinbar eine tolle
Alternative zu den teuereren Ettus Boards.

Vielen Dank für den guten Hinweis.

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
BastelIng schrieb:
> wobei sie dort auf der Internetseite den Chiptausch ausdrücklich als
> Möglichkeit im Text haben.

Nicht gesehen. Wo?

rgds

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
6a66 schrieb:
> BastelIng schrieb:
>> wobei sie dort auf der Internetseite den Chiptausch ausdrücklich als
>> Möglichkeit im Text haben.
>
> Nicht gesehen. Wo?

Selbst gefunden:
https://wiki.analog.com/university/tools/pluto/users/name#tuning_range

rgds

Autor: 6a66 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
BastelIng schrieb:
> wobei sie dort auf der Internetseite den Chiptausch ausdrücklich als
> Möglichkeit im Text haben.
>
> Da das Board aber ohnehin scheinbar noch nicht in einer vernünftigen
> Layoutrevision auslieferungsfähig ist (schreibn sie auch)- werde ich
> wohl noch etwas warten.

In einer frühen Version gab es sogar welche mit 9364:
https://wiki.analog.com/university/tools/pluto/users/customizing#updating_to_the_ad9364

Das dürfte eigentlich die bevorzugte Variante sein :)

Autor: Tock (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat jemand schon ein ADALM2000 und kann darüber berichten?

Autor: Axel S. (a-za-z0-9)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mich würde insbesondere interessieren, ob jemand das Gerät mit einem
nicht-Windows PC benutzt, ob das funktioniert und ob der volle
Funktionsumfang verfügbar ist.

Autor: Axel S. (a-za-z0-9)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich mach mal die Ingrid:

ein bißchen Suchen fördert bei AD das hier zu Tage:

https://ez.analog.com/thread/94112

das führt dann wiederum zu

https://github.com/analogdevicesinc/scopy

und

https://github.com/analogdevicesinc/Pixelpulse2

Die Host-Software scheint tatsächlich echt cross-platform zu sein
(basierend auf Qt). Kein Java-Müll mit nativen Anteilen. Gut.

Autor: Thomas S. (thom45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christoph,

Christoph B. schrieb:

> Die Ansteuerung erfolgt per PC, die dazugehörige Software Scopy ist
> unter Windows, Linux und OS X lauffähig.

Ich habe grad mal hier reingeguckt und eine kleine Info nicht gelesen,
die mich interessiert:
    http://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/ADALM2000.html#eb-discussions

Mich interessiert, ab welcher OSX-Version dieses Gerät eingesetzt werden
kann. Vielleicht hat dies jemand irgendwo gelesen und falls es dazu ein
Link gibt, bitte auch gleich nennen.

Gruss und Danke,
                  Thomas

Autor: Hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ganz toll. In der doku zum pluto steht, dass ab Ende April verschickt
werden soll. Laut Mouser wird wohl erst im august ausgeliefert. Der
bisherige Termin ist jedenfalls bereits verschoben worden.

Autor: Mes2r (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sehe ich das richtig dass der ADALM2000 dem OpenScope MZ deutlich
überlegen ist?

Autor: Peterle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der ADALM PLUTO ist nun übrigends lieferbar, der Preis ist klasse.
85€ z.b bei.
http://www.mouser.de/search/ProductDetail.aspx?r=584-ADALM-PLUTO

Autor: Thomas S. (doschi_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hatte jemand mit der Bestellung des ADALM-PLUTO Erfolg?

Aktuell bei Mouser: "Bestand 0; Lieferzeit ab Hersteller: 16 Wochen"

: Bearbeitet durch User
Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch das ADALM2000 ist bei keinem Distributor als verfügbar gelistet :-(

Autor: Peterle (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
meiner kommt am Freitag per Post.
Wenn ich mit dem Gerät nicht zurecht komme, landet er bei eBay.
Scheint ja noch ziemlicher Frickel zu sein.

Autor: Atafr23 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Übrigens der AD9363 der mit 325 - 3800 MHz angegeben wird beherrscht
anscheinend in Wirklichkeit 70 - 6000 Mhz.

Siehe:
https://wiki.analog.com/university/tools/pluto/users/customizing
https://twitter.com/csete
https://de.mathworks.com/hardware-support/adalm-pluto-radio.html

Autor: Thomas S. (doschi_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Atafr23 schrieb:
> Übrigens der AD9363 der mit 325 - 3800 MHz angegeben wird beherrscht
> anscheinend in Wirklichkeit 70 - 6000 Mhz.

Dazu müsste man den Chip tauschen, das Kapitel dort heisst:
"Updating to the AD9364"
Es scheint ein BGA-Chip zu sein.
"The AD9364 is packaged in a 10 mm × 10 mm, 144-ball chip scale package
ball grid array (CSP_BGA)."
Einzelstücke für $ 210
(https://www.digikey.com/product-detail/en/analog-devices-inc/AD9364BBCZ/AD9364BBCZ-ND/4747823)

Autor: Atafr23 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein, auch ohne ein Chipwechsel kann man mit dem AD9363 70 - 6000 Mhz
empfangen.

Hier:
https://twitter.com/csete/status/897872430236094464

Autor: Atafr23 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier steht auch was darüber:

ADALM-PLUTO SDR HACK: TUNE 70 MHZ TO 6 GHZ AND GQRX INSTALL

http://www.rtl-sdr.com/adalm-pluto-sdr-hack-tune-70-mhz-to-6-ghz-and-gqrx-install/

Autor: Thomas S. (doschi_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
faszinierend!
wird Zeit, dass das Teil(chen) geliefert wird.

Autor: Marco S. (masterof)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pluto-Adalm kam diese Woche an. Bestellt bei mouser.

Autor: FurADI1 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marco S. schrieb:
> Pluto-Adalm kam diese Woche an. Bestellt bei mouser.

Hast du ein paar Sachen schon ausprobiert? Wie ist deine Erfahrung
bisher?

Autor: Michael D. (nospam2000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe G. schrieb:
> Auch das ADALM2000 ist bei keinem Distributor als verfügbar gelistet :-(

meiner kam gestern, bestellt wurde er vor ca. 12 Monaten...

Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Internetseite von Analog gibt als Verfügbarkeit in Deutschland den
15 Januar 2019 an. Die Distributoren haben ähnliche Lieferzeiten. Der
ADALM2000 scheint bei Analog auf der Prioritätenliste nicht sehr weit
oben zu stehen :-(

Autor: Volker S. (vloki)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die paar ADALM2000, die es bei Mouser letzte Woche nach X Verschiebungen
des Liefertermins endlich gab, waren auf jeden Fall schnell weg ;-)

Autor: D.M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei Mouser wurde die Factory Lead Time jetzt von 27 auf 53 Wochen
erhöht.

Autor: ADALM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael D. schrieb:
> Joe G. schrieb:
>> Auch das ADALM2000 ist bei keinem Distributor als verfügbar gelistet :-(
>
> meiner kam gestern, bestellt wurde er vor ca. 12 Monaten...

Ja ich habe auch ca. 17 Monate gewartet und Anfang diese Woche kam es,
dachte schon es wird überhaupt nicht mehr geliefert. Aus meiner Sicht
sehr ungewöhnlich und enttäuschend, das nun auch eine Firma wie ANALOG
Devices zum Ankündigungs-Weltmeister wird.

Aber bei RS soll es angeblich welche geben:

https://de.rs-online.com/web/p/products/1391726/?grossPrice=Y&cm_mmc=DE-PPC-DS3A-_-google-_-3_DE_DE_Digitalspeicher-Oszilloskope_Analog+Devices_Exact-_-Analog+Devices+-+Digitalspeicher-Oszilloskope+-+1391726-_-adalm2000&matchtype=e&aud-384196542902:kwd-345595719574&gclid=CjwKCAiArK_fBRABEiwA0gOOc7eslagRjJUpN_xUyJJ81GlJMPl9U1N0v1xHRe9S0w0e2EzDb371ahoCIYEQAvD_BwE&gclsrc=aw.ds

Gruß ADALM

Autor: Volker S. (vloki)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ADALM schrieb:
> Aber bei RS soll es angeblich welche geben:

Oh, das ist neu. Habe ich in den letzten Tagen (gestern?) dort auch
nachgesehen und da war die Lieferzeit März 2019 oder so.

Der Preisunterschied zu Mouser ist allerdings schon erstaunlich.
Kann ich ja froh sein, dass ich welche davon ab bekommen habe.

Autor: squierrel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mes2r schrieb:
> Sehe ich das richtig dass der ADALM2000 dem OpenScope MZ deutlich
> überlegen ist?

Hat hierzu jemand eine Aussage? Auf den ersten Blick scheint mir auch
das ADALM2000 besser als leichte Aufrüstung der "Bastelecke" zu sein.

Bin am überlegen mir eins zuzulegen.

Wie stabil ist die zugehörige SW?
Wie sind bisher sonst so die Erfahrungen der Käufer?

Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Bei dem Preis kann man sicherlich nicht viel falsch machen. Hier mein
kurzer Bericht.

Die Software lässt sich problemlos (Windows 8.1) installieren und läuft
auch sofort. Sowohl die Scopy Version als auch Alice M2K
(Pythonversion). Noch habe ich nicht alle Funktionen auf Herz und Nieren
getestet aber bisher ist die Software stabil. Natürlich sollte man die
Grenzen eines 2-Kanal Oszilloskope mit 100 MS/s kennen. Beim
Funktionsgenerator ist bei 37.5 MHz Schluss. Interessant sind natürlich
auch der Spectrum Analyser und der Network Analyser (Bode-Diagram). Der
Nebenwellenabstand des Signalgenerators ist bei hohen Frequenzen (über
30 MHz) nicht berühmt, ab 30 MHz geht es. Interessant ist auch die
mathematische Funktion des Signalgenerators. Hier lassen sich über
mathematische Funktionen eine Vielzahl von Signalen generieren. In summe
ein recht nützliches nettes Tool :-)

Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei noch einige Messungen welche ich heute mit dem Network Analyser
durchgeführt habe. Was dabei auffällt, dass die Software keine
Kalibrierung anbietet. Da aber alles als CSV exportiert werden kann,
kann das Messkabel im Nachgang rausgerechnet werden.

Autor: Fred der Funker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe G. schrieb:
> Der
> Nebenwellenabstand des Signalgenerators ist bei hohen Frequenzen (über
> 30 MHz) nicht berühmt, ab 30 MHz geht es.

?IMHO ist da ein Widerspruch drin, wenn man "ab 30 MHz" wie üblich als
"größer gleich" versteht.

Wie hoch ist den der Nebenwellenabstand für Frequenzen größer 30 MHz und
wie hoch für Frequenzen unterhalb 30 MHz?

Taugts um damit Anlagen fürs 10m AFu Band auszumessen? Und andere
Bänder? Oder ist es halt "nur" Spielzeug fürs Selbststudium?

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
