Forum: Analoge Elektronik und Schaltungstechnik 5V-Schaltung so an Nabendynamo?


Autor: erna (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich möchte eine 5V-Mikrocontroller-Schaltung mit einem 6V/3W
Fahrrad-Nabendynamo versorgen. Die meisten Schaltungen, die ich dazu
bereits gefunden habe, nutzen die Eigenschaft des Dynamos eine
Konstantstromquelle zu sein um etwa LEDs zu treiben. Ich benötige jedoch
konstante 5V.
Meine erste Idee war, einfach einen 7805 Spannungsregler mit
vorgeschaltetem Gleichrichter zu verwenden. Dafür liegt dann allerdings
die Dynamo-Spannung nicht weit genug über den 5V.

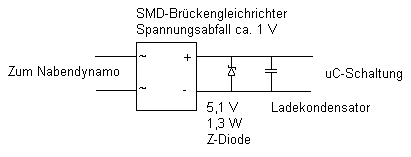

Daher meine Überlegung (siehe Anhang) hinter einen Brückengleichrichter
eine 5,1V/1,3W Zener-Diode zur Spannungsstabilisierung zu verwenden.
Natürlich begrenzt diese Schaltung die Spannung des gesamten
"Bordnetzes". Dies sollte jedoch nicht schlimm sein, da über dem
Brückengleichrichter ca. 1V abfällt und so die Spannung vor dem
Brückengleichrichter durch meine Schaltung rechnerisch auf 6,1 V
beschränkt wird.
Ist diese letzte Überlegung richtig? Und gibt es andere Einwände gegen
diese Schaltung?


Gruß
erna

Autor: o\-o (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wenn man stehen bleibt, ist die Stromzufuhr weg. :-/

Gibt's da nicht geeignete Low-Drop-Spannungsregler?

Oder Schaltregler-Chips?
Wo man dann auch noch nen Akku anschließen/mit laden kann?

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann mir gut vorstellen dass die Z-Diode das nicht überlebt.

Autor: erna (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, mir fällt gerade selbst auf: Ist kein anderer Verbraucher am Dynamo
aktiv, so fällt die gesamte Leistung (bis auf die, die die uC-Schaltung
verbraucht) über der Zener-Diode ab. Schafft hier das Parallelschalten
mehrer Z-Dioden Abhilfe?

Autor: erna (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Schaltung soll auch nur während der Fahrt (sogar nur während
einigermaßen hoher Geschwindigkeit) versorgt werden.

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Z-Diode stirbt. Abhilfe wären mehrere Z-Dioden, die dann alle
sterben würden.

Autor: o\-o (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Über das Thema gibt's hier im Forum schon einiges:
http://www.google.de/cse?cx=partner-pub-1202612203...

Autor: erna (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke nicht, dass die dort zu findenden für mich geeignet sind.
Vielmehr überlege ich, eine "Power-Z-Diode", wie sie auf
http://www.elektronik-kompendium.de/public/schaere...
vorgestellt wird, zu verwenden.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei Spannungsstabilisierung mittels Z-Diode brauchst du unbedingt einen
Vorwiderstand (geeigneter Größe). Für die Dimensionierung einfach mal
bei Google suchen.
Einfacher wäre aber wirklich einen normalen Low Drop Out Regler zu
benutzen.

Autor: Michael Fr. (nestandart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> ich möchte eine 5V-Mikrocontroller-Schaltung mit einem 6V/3W Fahrrad-Nabendynamo
versorgen

guck mal in die richtung SEPIC converter.

Autor: Uhu Uhuhu (uhu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaube nicht, daß es eine gute Idee ist, die gesamte Bordspannung zu
begrenzen - zumindest dann nicht, wenn man ein Rücklicht mit
Standlichtfunktion hat.

Die sind nämlich oft so knapp ausgelegt, daß das Standlicht nicht mehr
funktioniert, wenn die 6 V nur knapp erreicht werden.

Ich habe zuweilen solche Probleme, wenn in der Halogenbirne des vorderen
Lichtes ein oder zwei Windungen der Glühwendel durch Lunker überbrückt
sind.

Zudem gibt der Nabendynamo ohne Last sehr hohe Spannungsspitzen ab, die
einfache Halbleiterschaltungen womöglich sehr schnell zerstören.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kenne ja nicht den Innenwiderstand des Dynamos, aber meine mich zu
erinnern, daß ich beim Fahrradfahren jede unnötige Last vermeiden
wollte. Wenn also die Z-Diode begrenzt, merkt man das eventuell beim
Treten.


Gruß -
Abdul

Autor: willi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was auch immer du vorhast, aber was spricht dagegen einen passenden
step-up wandler (max1676, lm2621) zu verwenden und die schaltung nicht
über den dynamo sondern über 2 AA batterien zu versorgen?

Autor: Nichtbezahler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oder eine Solarzelle auf den Helm oben drauf.

Autor: Michael Lenz (hochbett)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

> ich möchte eine 5V-Mikrocontroller-Schaltung mit einem 6V/3W
> Fahrrad-Nabendynamo versorgen.
dazu benötigst Du einen Schaltregler; am besten einer, der sowohl hoch-
als auch runtertransformieren kann. An den Ausgang des Schaltreglers
würde ich einen Kondensator mit möglichst hoher Kapazität (z. B. zwei
GoldCaps in Reihe) schalten, damit die µC-Schaltung nicht an jeder Ampel
ausgeht.

Die Verwendung der Diode ist nicht sinnvoll, da sie bei schneller Fahrt
unnötig Leistung verbraucht und in Wärme umsetzt, sofern sie nicht
vorher den Hitztod stirbt. Du verheizt damit quasi Deine Muskelkraft.

An den Ausgang des Spannungsreglers kannst Du trotzdem ein paar
Zenerdioden schalten, wenn Du Angst vor Spannungsspitzen hast. Ich würde
bei einer Regelung auf 5.0V aufgrund der Toleranzen bei der Regelung zu
einer 5.6V-Diode raten, nicht 5.1V.


Gruß,
  Michael

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Lenz schrieb:
> Hallo,
>
>> ich möchte eine 5V-Mikrocontroller-Schaltung mit einem 6V/3W
>> Fahrrad-Nabendynamo versorgen.
> dazu benötigst Du einen Schaltregler;
Es muss ja nicht unbedingt ein Schaltregler sein. So ein SEPIC Wandler
ist schon vom Aufwand her nicht ohne. Besonders die Berechnung und
Dimensionierung.
Man kann den Prozessor ja auch auf 3,3 oder vielleicht sogar 1,8V laufen
lassen und einen Spannungsregler benutzen.

> ...möglichst hoher Kapazität (z. B. zwei
> GoldCaps in Reihe)

Du meinst parallel.

Autor: Radler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Michael

Hast Du dafür ein Schaltbild/Link/Eagle-Dateien ;-) ?

Autor: Michael Lenz (hochbett)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>> ...möglichst hoher Kapazität (z. B. zwei
>> GoldCaps in Reihe)
>
> Du meinst parallel.

Nein, in Serie. Die GoldCaps halten nur sehr wenig Spannung aus.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Lenz schrieb:
>>> ...möglichst hoher Kapazität (z. B. zwei
>>> GoldCaps in Reihe)
>>
>> Du meinst parallel.
>
> Nein, in Serie. Die GoldCaps halten nur sehr wenig Spannung aus.

Dann war das aber undeutlich geschrieben. Für 5V reicht aber ein 5,5V
Typ. Oder für 1,8V ein 2,3V Typ.

Autor: willi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Für 5V reicht aber ein 5,5V Typ.

nihct unbedingt, wenn man was auf lebensdauer hält

Autor: Michael Lenz (hochbett)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Hast Du dafür ein Schaltbild/Link/Eagle-Dateien ;-) ?

Leider nein; ich benutze normalerweise keine Schaltregler, da ich
empfindliche Meßschaltungen verwende, bei denen die Schaltspitzen
stören. Daher habe ich keinen Schaltregler fix und fertig.
Du kannst aber mal bei Maxim schauen, da gibt es viele verschiedene
Arten.

Zum Experimentieren kannst Du aber auch ein Handyladegerät für's Auto
ausschlachten. Das, was ich damals mal verwendet hatte, hat von 12V -->
5V heruntertransformiert.

Bin mir nicht mehr 100% sicher, ob es das hier war:
http://www.reichelt.de/?;ACTION=3;LA=444;GROUP=G71...



Gruß,
  Michael

Autor: Michael Lenz (hochbett)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

>> Nein, in Serie. Die GoldCaps halten nur sehr wenig Spannung aus.
>
> Dann war das aber undeutlich geschrieben. Für 5V reicht aber ein 5,5V
> Typ. Oder für 1,8V ein 2,3V Typ.

dafür geht dann auch einer alleine. Doof wird das Puffern allerdings bei
der Gleichrichterschaltung am Eingang. Da hatte ich mal überlegt, zwei
oder drei Goldcaps in Reihe zu schalten und eine halbwegs
leistungsstarke Überspannungsschutzdiode gegen Überspannungen.

Das hab ich aber bislang noch nicht realisiert.


Gruß,
  Michael

Autor: willi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Zum Experimentieren kannst Du aber auch ein Handyladegerät für's Auto
>ausschlachten. Das, was ich damals mal verwendet hatte, hat von 12V -->
>5V heruntertransformiert.

die die ich mal aufgemacht hab hatten alle nen lm317 drin, den kann man
auch günstiger haben als nen lader zu schlachten

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Lenz schrieb:
> Hallo,
>
>>> Nein, in Serie. Die GoldCaps halten nur sehr wenig Spannung aus.
>>
>> Dann war das aber undeutlich geschrieben. Für 5V reicht aber ein 5,5V
>> Typ. Oder für 1,8V ein 2,3V Typ.
>
> dafür geht dann auch einer alleine. Doof wird das Puffern allerdings bei
> der Gleichrichterschaltung am Eingang. Da hatte ich mal überlegt, zwei
> oder drei Goldcaps in Reihe zu schalten und eine halbwegs
> leistungsstarke Überspannungsschutzdiode gegen Überspannungen.

Achso, ja. Du schrobest oben, dass der Goldcap an den Ausgang des
Schaltreglers soll. Da herrscht ja dann eine wohl definierte Spannung.

Autor: JojoS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
in der ct 23/2007 war auch mal ein guter Artikel dazu drin, 'Strom aufm
Fahrrad' http://www.heise.de/kiosk/archiv/ct/2007/23/190_kiosk
