Forum: Platinen [Eagle] Wie Bauteil/Kühlkörper richtig anordnen (90°) ?


Autor: Oliver Müller (gonzox)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hy@all,

ich möchte einen 78H05 Spannungswandler auf einem SK129 Kühlkörper
verwenden, wie platziere ich denn den 78H05 denn nun richtig in Bezug
auf die Befestigungsbohrungen des SK129, der 78H05 steht ja dann in 90°
zur Platine.
Wie richte ich das in Eagle entsprechend aus damit es nacher auch passt
?

Danke im Voraus,
Oliver.

Autor: Falk Brunner (falk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

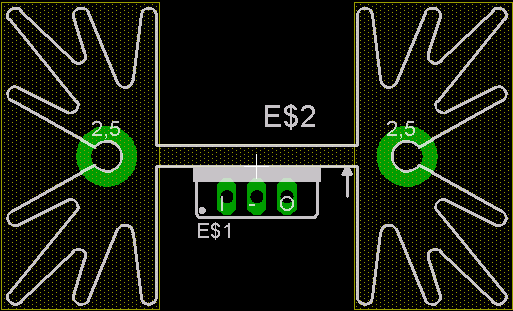

So

Autor: Oliver Müller (gonzox)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
:) Schön.
... aber wie drehe ich den IC so ???

MfG,
Oliver.

Autor: Oliver Müller (gonzox)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK,habe das vertikale Bauteil in der library gefunden, danke.

MfG,
Oliver.

Autor: Mattmax (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In meinem Schaltplan habe ich einen IRF 5305 und einen Kühlkörper V SK
129-50 STS verbaut. Nur leider ist der Transitor liegen auf der Platine
dargestellt und der Kühlkörper stehend. Wie kann ich das ändern, so dass
auch beide Bauteile zueinander passen?

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oliver Müller schrieb:
> OK,habe das vertikale Bauteil in der library gefunden, danke.

Das sagt Dir nichts?

Autor: M. P. (mattmax)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Doch, aber den IRF5305 gibt es nicht in der stehenden Bauweise in der
Libary. Habe jetzt den IRF9530 genommen, denn der ist in der
Horizontalen Version in der Libary vorhanden.

: Bearbeitet durch User
