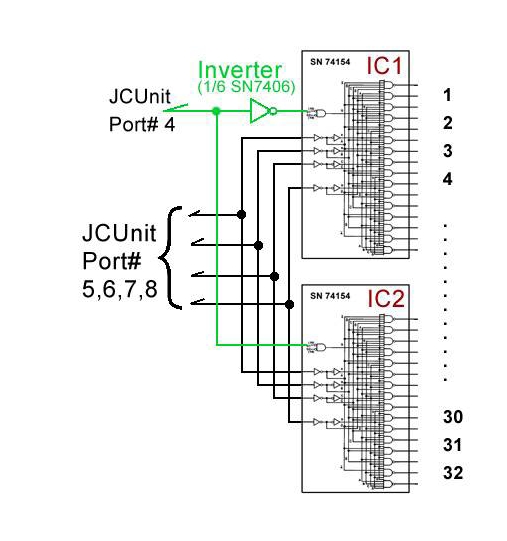

Hallo, Mal wieder IT ;) Da wir ja Projekte machen müssen, die für unser Abi am Ende sehr wichtig sind, und wir dafür eine Relais karte bauen müssen hier die frage : Weiß jemand wo ich "virtuell" die Platine planen kann (Lochraster) und würde evtl. auch mal draufschauen während ich da herumprobiere? (kann ich ja auch immermal hier bildtechnisch zeigen) Ich muss den angehängten Schaltplan realisieren und habe null ahnung ;9 Bin für alles dankbar. allg. die relais karte ist folgende : http://www.jaksoftware.de/Jaks/JControl/Projekt.pdf mit 16 relais. Danke im Vorraus, Michelle
Hallo Michelle, vielleicht ist Lochmaster was für dich? Grüße Christian http://www.abacom-online.de/html/lochmaster.html
Michelle schrieb: > Weiß jemand wo ich "virtuell" die Platine planen kann (Lochraster) und > würde evtl. auch mal draufschauen während ich da herumprobiere? Ein gut gemeinter Rat: Wenn du mit Platinen bauen noch nicht sattelfest bist, leg dir ein Steckbrett zu und probiere die Schaltungen vorher aus! Und zwar real und nicht virtuell! Nirgendwo lernst du so viel, als wie wenn du tatsächlich eine Draht von Komponente A zu Komponente B steckst. Da können ein paar Mausklicks einfach nicht mithalten. Und so ganz nebenbei verschwindet dann auch die Furcht vor Platinenfertigung. Eine Lochrasterplatine ist auch nichts anderes als diese Drähte, nur anders angeordnet. Da du aber die Anordnung schon aus dem FF kennst, ist es plötzlich ganz leicht diese Anordnung in eine andere Form zu bringen. Und Fehler fallen dir auch viel früher auf.
Hallo Michelle. > Weiß jemand wo ich "virtuell" die Platine planen kann (Lochraster) und > würde evtl. auch mal draufschauen während ich da herumprobiere? > (kann ich ja auch immermal hier bildtechnisch zeigen) Dafür sind die selten wirklich eingerichtet. :-) Aber es gibt einen Workaround: Bei den meisten Platinenlayoutprogrammen kannst Du ein Rasternetz einblenden und auch variieren. Im allgemeinen "schnappt" an den Rasterpunkten automatisch alles ein, solange Du nicht zu wild Raster durcheinandergemixt hast..... Stell Dir ein Rasternetz ein, das zu Seiner Lochrasterplatine passt. Es wird im allgemeinen dann auf 1,27 bzw. 2,54mm herauslaufen, entsprechend 50 und 100 mils. Nimm nur Bauteile in diesem Raster bzw. biege sie hin. Und plaziere die halt passend auf Deine Platine . Deine Drahtbrücken malst (und löschst) Du halt von Hand. Sollte in Orcad, Eagle und KiCAD so gehen. > Ich muss den angehängten Schaltplan realisieren und habe null ahnung ;9 Um das mit den "null ahnung" abzustellen bist Du halt auf der Schule. ;-) Also sie zu, das Du was lernsrt. ;-) Mit freundlichem Gruß: Bernd Wiebus
Danke, ja dafür bin cih in der Schule, ganz genau =) Problem:ich bin später hinzugekommen da war das Platinen Bauthema um, aber ich fummel mich da mal rein, schlimmer als nichts tun kann es nicht werden, danke
Hallo Michelle, meld dich bei mir mal per Email unter virus744@web.de Ich hätte da ne Lösung für dich, da ich das Problem auch erst vor kurzem hatte! Bis dann vielleicht... Gruß
