Hallo

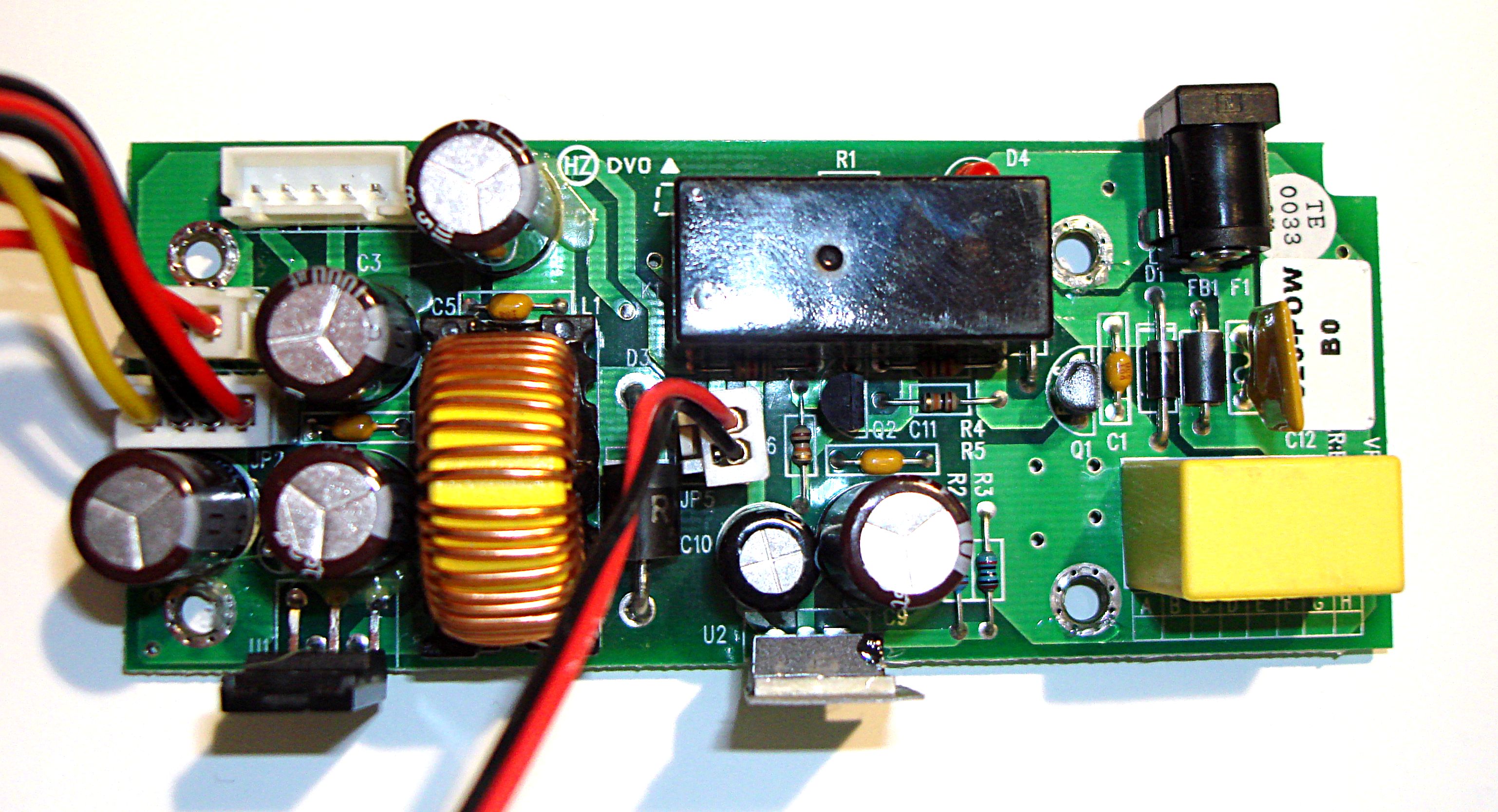

Ich hab das im Anhang abgebildete Netzteil. Vom Netzteil gehen diese
Standart Molex Stecker für PC Komponenten ab und ein Lüfteranschluss. 12
DC Eingangsspannung. Mein Problem ist ich weiß nich wie ich es starte.
Ursprünglich war das Netzteil in einem DN-100 von Datavideo verbaut (was
aber defekt ist).
Wie kann ich am einfachsten rausfinden wie ich das Netzteil starte?

Autor: aaaaa (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da ist ein Relais offenbar.

Schau mal wo die Pins für die Spule sind.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ein richtiges Netzteil ist es wohl nicht, es fehlt der Trafo.

Es wird nur ein Spannungsregler sein, der eine bereits netzgetrennte
kleine Eingangsspannung in 3 verschiedene Spannungen regelt, davon eine
per Relais abschaltbar, die andere eventuell an U1 per Steuersignal.

Bei den paar Bauteilen ist es überhaupt kein Problem, mal eben den
Schaltplan abzuzeichnen und die Bauteilnummern abzuschreiben, aber ich
weiss, die Faulheit siegt...

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Felix V. schrieb:
> Wie kann ich am einfachsten rausfinden wie ich das Netzteil starte?

In dem Du die Schaltkontakte des Relais überbrückst ( XXX ) :


+         +  +XXX+

+         +  +   +

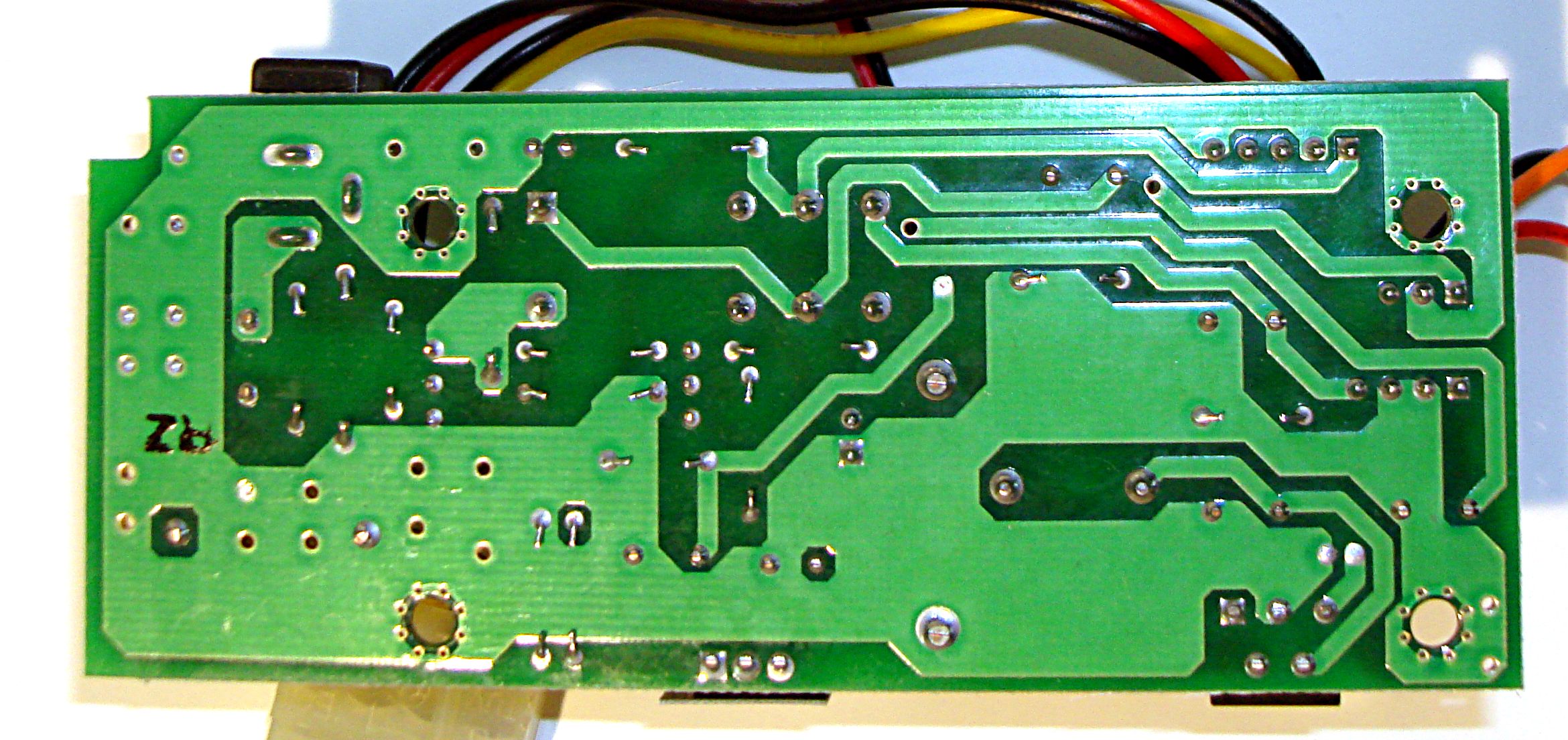

(Pins des Relais auf dem linken Bild, Lötseite)

Autor: Felix V. (flexxxv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@MaWin
Du hast recht. Ich hab ja auch geschrieben das da bereits 12V DC
reingehen.
Ja ich könnt den Schaltplan dazu aufschreiben und Teilenummern
raussuchen, aber man ist ja leider etwas faul in dieser Beziehung.
Insbesondere da ich eig noch jetzt eine SMD Platine bestücken müsste...

@marsufant
Das Relais klackt aber sonst passiert leider nichts. Keine Spannung,
kein Lüfter.

Autor: Mike J. (emjey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Felix V.
Erstelle den nötigen Schaltplan.
(z.B. mit Eagle geht das sehr einfach, ist einfache als zu zeichnen)

Fang bei der Spule an denn es wird wohl ein einfacher StepDown oder
StepUp Wandler sein.

Sonst raten wir hier nur.
