Hallo,

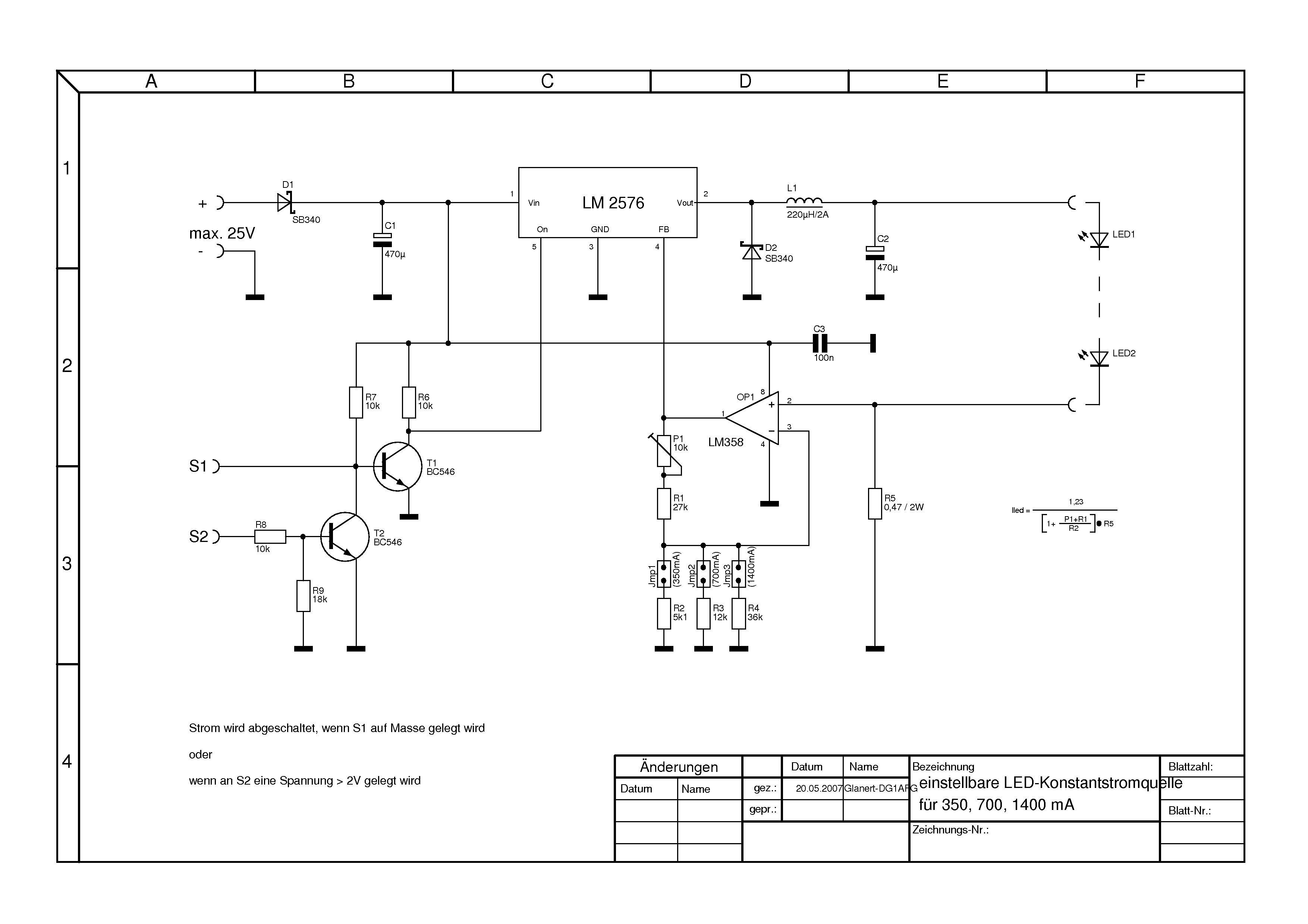

folgende Schaltung nachgebastelt, doch sie geht nicht :-(
http://666kb.com/i/asj3fb7climi1jvcg.png

Nur wenn Pin 3 des OpAmp auf Masse liegt, geht der Strom an (volle Power
(und das auch nur wenn er vorher aus war).
Nachträgliches Verändern der Stromauswahl-Widerstände während des
Volle-Power Betrieb interressiert ihn nicht.
ABER!: Berühre ich nach verstellen den Pin 3 mit dem Finger, geht der
Strom wieder aus!
Total unlogisch, aber naja...
Achja, benutze den UTC P3596
http://www.lemona.lt/LIUSE/Pdf/P3596.pdf

Ich suche eigentlich eien Möglichkeit, 2 Hochleistungslüfter
Pulsweitenmoduliert Temperaturabhängig zu steuern.
Ob die jetzt nach Spannung oder Strom begrenzt werden ist mir egal.
Dachte ich könnte mit einem Differenzverstärker die
Temperaturunterschiede zu Verstärken und dann in die jetzige Schaltung
übergeben...

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der P3596 ähnelt dem LM2596, nicht dem LM2576, auch wenn Reichelt den
lange Zeit so verkaufte. Ist auch dementsprechend empfindlicher bei
Layout und Komponentenauswahl.

Autor: A. K. (prx)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
P3596 Strombegrenzer schrieb:

> Ich suche eigentlich eien Möglichkeit, 2 Hochleistungslüfter
> Pulsweitenmoduliert Temperaturabhängig zu steuern.

Und was hat die präsentierte Schaltung damit zu tun?

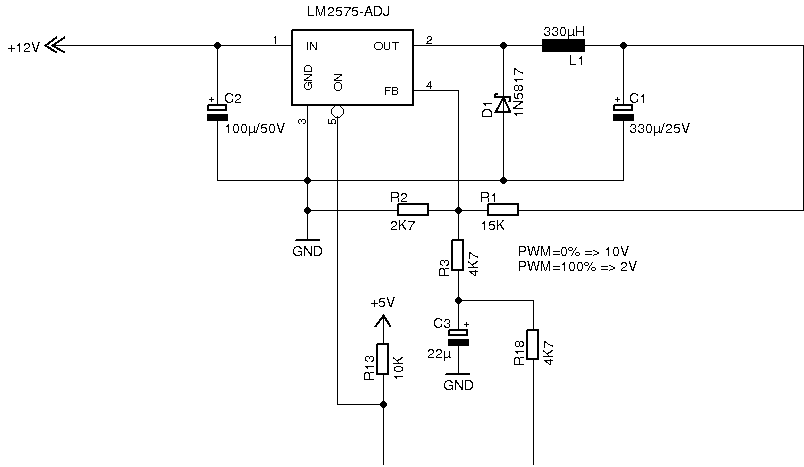

Siehe Anhang für meine Lösung eines solchen Problems.

Autor: Hackerdeluxe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was wird den unten an die beiden pins angschlossen???

Autor: Hackerdeluxe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mhm Pin 5 kommt einfach auf Minus... = immer an...
Da müsste also nur am rechten Pin was dran...

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hackerdeluxe schrieb:

> Was wird den unten an die beiden pins angschlossen???

Links wird aus/eingeschaltet. Offen: aus.
Rechts liegt ein 5V PWM-Signal an.
