Forum: Platinen layout vergrößern


Autor: Sahra (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo leute,
ich habe einen fertigen Layout(die plattine ist 40x40 groß, wie kann man
dieser layout auf eine halbe Plattine vergrößern..
danke

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> die plattine ist 40x40 groß
Meter? Rüben? Fuß? Inches?

> wie kann man dieser layout auf eine halbe Plattine vergrößern..
Trollig... Absägen vielleicht?

Mach doch mal einen Screenshot von deiner Platine und sag, was du damit
anstellen willst. Und dann sagst du noch, welche Layoutsoftware du hast,
und alles, was sonst noch interessant sein könnte... :-/

Autor: Uwe N. (ex-aetzer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tach Sahra,

Lothar sagte es ja schon: deine Angaben sind etwas diffus ...

Prinzipiell kannst du das Layout vergrössern - funktioniert mit (fast)
jeder Gerbersoftware ganz gut. Was fummelig wird, sind die
Bohrkoordinaten und deren Durchmesser, die ändern sich ja auch mit der
Skalierung. Das macht kein mir bekanntes Gerber-Tool (zumindest nicht
automatisch).

Gruss Uwe

Autor: Sahra (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
danke für eure Antwort, hier poste ich mein Layout, das ist mit Eagle
5.1.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sahra schrieb:
> hier poste ich mein Layout, das ist mit Eagle 5.1.
Kann ich leider nicht öffnen (wegen V4.16)...

Aber wie wäre es denn mit dem Screenshot?
Und dazu dann noch sagen, was damit nicht stimmt...

Autor: Dennis (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin mal so frei ;-)

Autor: Sahra (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

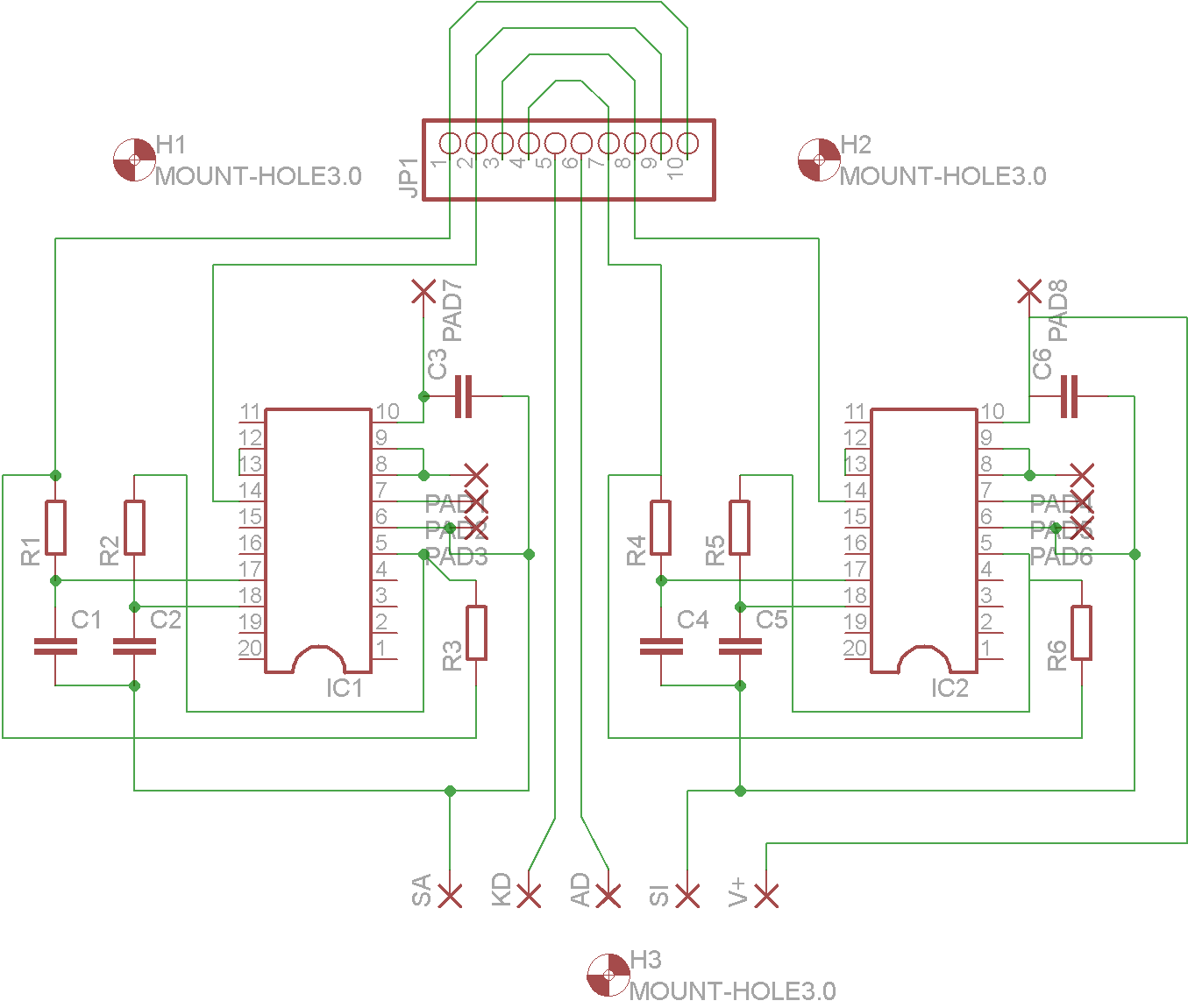

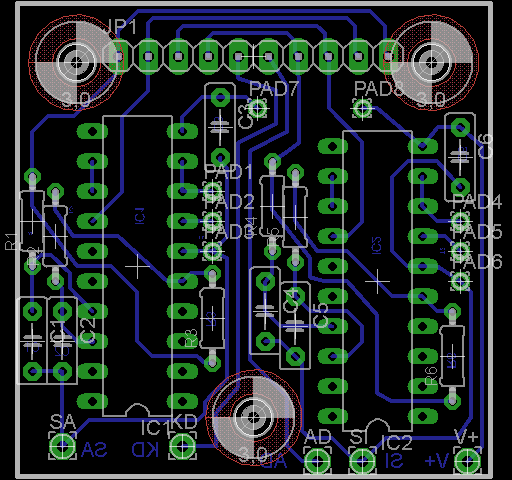

hier ist es als Bild, wöllte nur frage ob man das manuel machen soll,
oder geht es automatisch. und was damit nicht stimmt gar nicht, nur
vergrößern....

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sahra schrieb:
> wie kann man dieser layout auf eine halbe Plattine vergrößern..
Wird wohl heißen verkleinern...  :-o
Das geht so nicht, weil die ICs schon viel zu groß sind.
Also: 1. Schritt --> SMD-Bauteile verwenden.

> wie kann man dieser layout auf eine halbe Plattine vergrößern..
auf 20x40mm?
oder auf 40x20mm?
oder auf 28x28mm?
oder gar auf 20x20mm?

Autor: Sahra (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nene vergrößern, es geht darum, die Platine hat ein student erstellt,
und wie wollen einfach mehr Abstand zwischen die Bauteile schaffen. Die
Bauteile sollen wie die sind bleiben....
ich dachte nur daß es ein Programm gibt, das die platinnen von ein
Format nach anderem umstellen kann. Weil bevor ich der Lizenz von Eagle
gekauft habe, habe einige halbe Europlatinen erstellt und ich will die
jetzt auf die normale größe umstellen. aber anscheind soll man das nur
manuell machen.
gruß sahra

Autor: Kevin K. (nemon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du machst den Rahmen der Platine größer, also die weiße Umrandung nach
außen ziehen. Mit dem "move"-Befehl verschiebst du dann die Bauteile
etwas und verschiebst ebenso die Leiterbahnen mit.
