Hallo zusammen,

ich möchte mehrere Referenz-ICs künstlich altern. Diese ICs(ADR421BRZ
und LT1236ACS8-5) sind SMD-Typen.

Wie kann ich diese altern ohne das sie in eine Schaltung eingebaut sind?
Gibt es da ein Verfahren das man mit Hausmitteln durchführen kann?

Danke für eure Antworten!

Autor: Ulrich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Künstliches altern geht bei erhöhter Temperatur. Je höher die
Temperatur, desto schneller laufen Alterungsprozesse ab. Die Ref. ICs
werden keinen so hohen Stromverbrauch haben, dass da extra
Alterungsprozesse auf Grund sehr hoher Stromdichten zu erwarten sind.

Mit Hausmittlen müßte man sich einen kleine Ofen bauen, der die ICs bei
z.B. 120 C hält. Die Temperatur entsprechend der Spezifikation (z.B.
Maximum der Lagertemperatur) wählen.

Autor: Anja (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Alfons Schubert schrieb:
> ich möchte mehrere Referenz-ICs künstlich altern. Diese ICs(ADR421BRZ
> und LT1236ACS8-5) sind SMD-Typen.

Wozu? das lohnt sich bei SMD-Typen eh nicht.
Die Hysterese ist dort meist größer als die Alterung.

Gruß Anja

Autor: Alfons Schubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, danke für deine Antwort!

Laut Datenblatt altern diese ICs die ersten 1500 Stunden mit ca. 50ppm.
Dazu kommt die Temperaturhysterese von nochmals 10-30ppm hinzu.
Da nützt es wenig, wenn die Drift laut Datenblatt mit der Temperatur bei
1-3ppm liegt, zumindest die ersten 1500 Betriebsstunden.

Ich werde mal versuchen, die Steuerung meines Pizza-SMD-Ofens so
hinzukriegen, dass ich Profile von 25° bis 120°C hinbekomme.

Autor: Alfons Schubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anja schrieb:
> Die Hysterese ist dort meist größer als die Alterung.

Ist die Hysterese über die Lebensdauer des ICs immer vorhanden, oder
lässt die mit der Zeit nach?

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alfons Schubert schrieb:
> Ist die Hysterese über die Lebensdauer des ICs immer vorhanden, oder
> lässt die mit der Zeit nach?

Nee da läßt nix nach:
Hysterese ist eine Eigenschaft des Gehäuses. Das Gehäuse hat einen
anderen Temperaturkoeffizienten als der Chip selbst. Ferner kriecht der
Kunststoff bei Erwärmung oder quillt bei Wasseraufnahme aus der Luft
auf. Die mechanischen Spannungen verursachen Spannungsänderungen der
Referenz auch bei gleicher Temperatur je nach dem ob diese aus höherer
oder niedrigerer Temperatur angefahren wird. Die Hysterese ist
näherungsweise quadratisch zur Temperaturauslenkung.

Vorsicht: die Datenblattangaben bei der Hysterese sind meist nur für das
(heutzutage meist nicht mehr hergestellte) Metallgehause oder bei
moderneren Referenzen für das DIP-Gehäuse angegeben. Bei SMD liegt die
Hysterese generell höher.

siehe auch: (dort im Bereich 25 +/-15 Grad)
Beitrag "Erfahrungen mit Hysterese und Alterung von Referenzspannungsquellen?"

Jeder Hersteller gibt auch einen anderen Temperaturbereich für die
Hysterese an so daß die Werte oft nicht vergleichbar sind.
Beim Einbau auf eine Leiterplatte kommen noch mechanische Spannungen der
Leiterplatte hinzu was auch nochmal mehrere hundert Mikrovolt
Spannungsänderung nach sich ziehen kann.

Übrigens: Die Alterungsrate läßt sich laut Linear Technology nicht
wesentlich durch erhöhte Temperatur beschleunigen.

http://cds.linear.com/docs/Design%20Note/dn229f.pdf

Gruß Anja

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du mußt das Bauteil erst einlöten und dann in der Schaltung und unter
Spannung altern.
Der Temperaturschock beim Einlöten macht Dir sonst die Alterung
zunichte.

Oder Du sockelst die Referenz.

Peter

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter Dannegger schrieb:
> Oder Du sockelst die Referenz.

Wenn Referenz sich auf das einzelne Bauteil bezieht:

Nicht wenn man in den Bereich weniger ppm/K kommen will.


Da bleibt nur einlöten. Sonst machen die gängigen Sockelmaterialien
alles zunichte.


Einzig wenn man so "nette" Module baut die Referenz und das zugehörige
Hühnerfutter enthalten, kann man an Sockel denken.

Autor: Alfons Schubert (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Es wird also schwierig bleiben ;-), trotzdem, danke für eure Anregungen.

Autor: Reinhard Kern (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Peter Dannegger schrieb:
> Du mußt das Bauteil erst einlöten und dann in der Schaltung und unter
> Spannung altern.
> Der Temperaturschock beim Einlöten macht Dir sonst die Alterung
> zunichte.

Hallo,

sehr seltsam: die Fa. Bosch betreibt hier ganze Hallen voller Öfen, um
hunderttausende von ICs vorzualtern. Offensichtlich haben die noch nicht
deinen Erkenntnisstand? Du solltest dich mal dort melden und ihnen
sagen, dass sie das alles einsparen können.

Gruss Reinhard

Autor: Alfons Schubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Reinhard Kern schrieb:
> die Fa. Bosch betreibt hier ganze Hallen voller Öfen, um
> hunderttausende von ICs vorzualtern.

Kann das nicht sein, dass die 'nur' eine mögliche Feuchtigkeit aus den
ICs raus haben wollen, wegen Platzen der Gehäuse beim Lötprozess?

Fahren die dort mit einem Temperaturprofil, also Temp rauf <-> Temp
runter? Wenn ja, dann ist es sicher eine künstliche Alterung.

Autor: Mathi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Automotive-ICs werden in der Regel so künstlich vorgealtert um die
Qualitätsanforderungen der Automobilbranche einhalten zu können. Die ICs
werden dabei größere Zeiträume bei erhöhten Temperaturen betrieben.

Autor: Kai Klaas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Reinhard Kern schrieb:
> sehr seltsam: die Fa. Bosch betreibt hier ganze Hallen voller Öfen, um
> hunderttausende von ICs vorzualtern. Offensichtlich haben die noch nicht
> deinen Erkenntnisstand? Du solltest dich mal dort melden und ihnen
> sagen, dass sie das alles einsparen können.

Da geht es aber sicher nicht darum die Referenzen auf ihren finalen Wert
zu trimmen, sondern um die Bauelemente herauszufischen, die durch
Frühausfälle die Garantiekosten in die Höhe treiben würden. Wenn es
keinen Nutzen hätte würde das sicher nicht gemacht werden.

Gruß Anja

Autor: Sam .. (sam1994)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Darf man erfahren was das bringt? Werden die chips genauer oder so was
in der Art?

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Samuel K. schrieb:
> Darf man erfahren was das bringt? Werden die chips genauer oder so was
> in der Art?

nicht genauer sondern präziser:

http://de.wikipedia.org/wiki/Pr%C3%A4zision

Die Änderung (Drift) über der Zeit wird bei guten Referenzen im Laufe
des Lebens immer geringer.
In der Praxis bedeutet dies daß Du weniger oft kalibrieren mußt wenn die
erste Kalibrierung nach einer Voralterung stattfindet.

Gruß Anja

Autor: Kai Klaas (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
>Die Änderung (Drift) über der Zeit wird bei guten Referenzen im Laufe
>des Lebens immer geringer.

Nein, nicht automatisch. 1. ist die angegebene Long-Term-Drift immer nur
ein typischer Wert, der jederzeit erheblich überschritten werden kann
und 2. funktioniert das mit der Abnahme der Long-Term-Drift nach
längerer Zeit nur bei einzelnen selektierten Typen. Es gibt keinerlei
Garantie dafür, daß die Long-Term-Drift automatisch bei allen Typen
einer Serie abnimmt, auch dann nicht, wenn man ein "Accelerated Baking"
durchgeführt hat.

Es gibt meines Wissens nach nur eine einzige Spannungs-Referenz, bei der
jemals ein Maximalwert für die Long-Term-Drift angegeben wurde und das
ist der AD588C/T, gemäß Datenblatt von 1988. Hier wurde so vorgegangen,
daß alle Typen der AD588-Serie mit "Accelerated Baking" künstlich
vorgealtert wurden und dabei in perdiodischen Intervallen die jeweilige
Drift gemessen wurde. Nur diejenigen, deren Drift einen bestimmten Wert
unterschritten und in aufeinanderfolgenden Messungen keine Zunhame der
Drift zeigten, wurden als AD588C/T Typen verkauft.

Kai Klaas

Autor: HP34401A-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andrew Taylor schrieb:
> Peter Dannegger schrieb:
>> Oder Du sockelst die Referenz.
>
> Wenn Referenz sich auf das einzelne Bauteil bezieht:
>
> Nicht wenn man in den Bereich weniger ppm/K kommen will.
>
>
> Da bleibt nur einlöten. Sonst machen die gängigen Sockelmaterialien
> alles zunichte.
>
>
> Einzig wenn man so "nette" Module baut die Referenz und das zugehörige
> Hühnerfutter enthalten, kann man an Sockel denken.

... also beim HP 34401A ist die Referenz auch gesockelt. Und zwar nur
die Bandlückendiode mit der Heizung. Also scheint das ja zu
funktionieren, wenn man möchte.

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HP34401A-Besitzer schrieb:
> ... also beim HP 34401A ist die Referenz auch gesockelt. Und zwar nur
> die Bandlückendiode mit der Heizung. Also scheint das ja zu
> funktionieren, wenn man möchte.

Hallo,

seit wann hat der HP 34401A eine Bandgap-Referenz?
Meines Wissens hat der eine LM399AH Referenz (beheizte buried zener
diode)
HP-Ersatzteilnummer laut Service Manual 1826-1249
Kannst Du mal ein Foto schicken?

Gruß Anja

Autor: Kai Klaas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anja, hast du die VRE3050 damals bekommen können?

Kai Klaas

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kai Klaas schrieb:
> Anja, hast du die VRE3050 damals bekommen können?

Nee, habe ich erst mal zurückgestellt:
Ich habe mich auf die LTZ1000A konzentriert.

Gruß Anja

Autor: HP34401A-Besitzer (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Anja schrieb:
> HP34401A-Besitzer schrieb:
>> ... also beim HP 34401A ist die Referenz auch gesockelt. Und zwar nur
>> die Bandlückendiode mit der Heizung. Also scheint das ja zu
>> funktionieren, wenn man möchte.
>
> Hallo,
>
> seit wann hat der HP 34401A eine Bandgap-Referenz?
> Meines Wissens hat der eine LM399AH Referenz (beheizte buried zener
> diode)
> HP-Ersatzteilnummer laut Service Manual 1826-1249
> Kannst Du mal ein Foto schicken?

Stimmt, wenn man in die Schaltung von dem Service Manual von 1992 guckt.
In der Version von 2003 steht nur noch: "ULSHP6-1249" als Bezeichnung.
In der Bauteilliste steht in beiden Fällen nur 1826-1249 als
Hersteller-Teilenummer und HP (28480) als Hersteller und nicht Linear --
weil das Ding vielleicht vorgealtert ist?

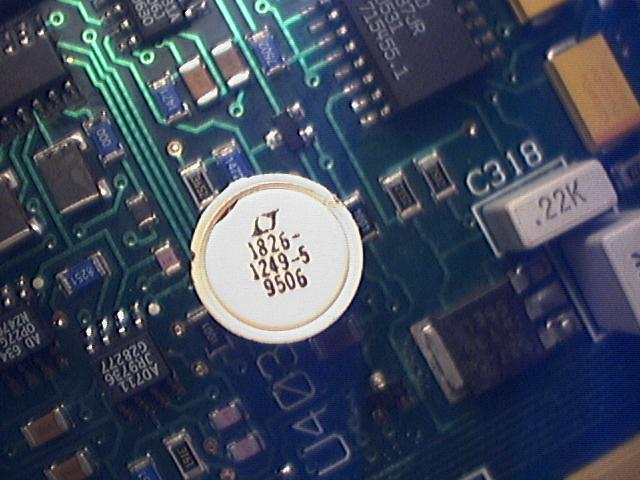

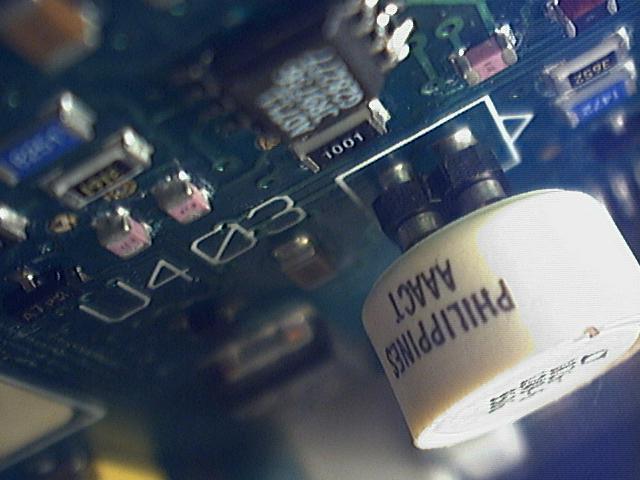

Jedenfalls gibt's anbei mal ein paar Bilder davon. Es ist einem
Plastikgehäuse, unten gucken vier vergoldete Beine raus, die in eine
Fassung mit nur innen vergoldeten Sockeln gesteckt.

Die Pins haben so viel Platz im Plastikgehäuse, dass es wackelt.

Deckt sich sehr genau mit der Gehäusebeschreibung der LM399.

Und damit ist es wohl auch nur eine Zener-Diode, du hast Recht (Wie kam
ich nur auf die Bandgap-Diode? Unklar).

Grüße

Dennis

Autor: Kai Klaas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Nee, habe ich erst mal zurückgestellt:
>Ich habe mich auf die LTZ1000A konzentriert.

Bist du zufrieden mit dem Teil?

Kai Klaas

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HP34401A-Besitzer schrieb:
> weil das Ding vielleicht vorgealtert ist?

Klasse Bilder!!!!

Die Teile sind im Normalfall vorgealtert und danach (nach entsprechender
Betriebszeit) nach Alterungsrate selektiert.
Das mit dem Sockel wundert mich allerdings das verbessert nicht gerade
die Thermospannungen. Allerdings ist das Gerät ja auch nur mit 35ppm (1
Jahr) spezifiziert.

Was mich noch interessieren würde: Ich habe festgestellt daß je nach
Orientierung im Raum (also Normallage, Kopfüber rechts oder links
liegend) beim LM399 die Referenzspannung sich um 3-4 ppm (20-30uV bei
6,9V) ändert. Bei einem Keithley 2000 Meßgerät (ebenfalls LM399) habe
ich 120uV-130uV Änderung bei 6,9V Eingangsspannung je nach Lage
abgelesen. Wie schneidet da das HP34401 ab?

Gruß Anja

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kai Klaas schrieb:
> Bist du zufrieden mit dem Teil?

Wie manns nimmt. Ich habe gerade erst ein Muster aufgebaut. Es ist
jedoch im Vergleich zur LM399 relativ schwierig die Daten aus dem
Datenblatt auch zu erreichen. Die LTZ1000A reagiert empfindlich auf
Störimpulse aus dem Netz und benötigt eine extrem gute thermische
Schirmung. Ansonsten erreicht man die Werte für Rauschen (1,2uVpp)
nicht. Im Moment habe ich noch ein niederfrequentes Rauschen von ca. +/-
3uV das mit dem 1,2uVpp Rauschen überlagert ist.

Gruß Anja

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was die LTZ1000A anbetrifft: Das HP3458A verwendet laut der AN86 von
Linear Technonlogy die LTZ1000A als Referenz, das will was heißen. Auch
sonst sind die AN86 bzw. deren Anhänge sehr lesenswert.

Autor: HP34401A-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anja schrieb:
> Die Teile sind im Normalfall vorgealtert und danach (nach entsprechender
> Betriebszeit) nach Alterungsrate selektiert.
> Das mit dem Sockel wundert mich allerdings das verbessert nicht gerade
> die Thermospannungen. Allerdings ist das Gerät ja auch nur mit 35ppm (1
> Jahr) spezifiziert.

Naja, wenn sie sich ausgleichen, wär's egal. Aber das ist wohl nur eine
Hoffnung.

> Was mich noch interessieren würde: Ich habe festgestellt daß je nach
> Orientierung im Raum (also Normallage, Kopfüber rechts oder links
> liegend) beim LM399 die Referenzspannung sich um 3-4 ppm (20-30uV bei
> 6,9V) ändert. Bei einem Keithley 2000 Meßgerät (ebenfalls LM399) habe
> ich 120uV-130uV Änderung bei 6,9V Eingangsspannung je nach Lage
> abgelesen. Wie schneidet da das HP34401 ab?

Ich habe mal zwei lange schon nicht mehr benutzte Batterien rangeklemmt
(so 2,7V, Anzeige steht bis auf die 10µV-Stelle, die alle Minute mal
wackelt, still).
Das Gerät nur kurz auf eine andere Seite zu stellen führt zu keiner
Veränderung.
Dreht man das Gerät nach links, so tritt nach wenigen Minuten ein
reproduzierbarer Unterschied von -10 µV auf.
Kopfüber zu stehen führt zu +10µV Unterschied im abgelesenen Wert.

Ist zwar jetzt nur auf die Schnelle ohne garantiert stabile
Spannungsquelle, aber als Anhaltspunkt sollte es reichen.

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HP34401A-Besitzer schrieb:
> Das Gerät nur kurz auf eine andere Seite zu stellen führt zu keiner
> Veränderung.

Hatte ich vergessen zu erwähnen: Der Effekt ist wohl thermisch bedingt.
(daraus resultiert ein langsames einschwingen).
Bei der LM399 sind vermutlich Heizung, Temperaturfühler und
Referenzdiode räumlich an unterschiedlichen Stellen auf dem Chip. Je
nachdem ob die Heizung jetzt mehr unter dem Temperaturfühler oder unter
der Referenzdiode liegt ergeben sich unterschiedliche
Ausgangsspannungen.

Bei der LTZ1000 scheinen der Referenzverstärker und der Transistor für
die Temperaturmessung aus je 4 einzelnen parallelgeschalteten Elementen
zu sein die konzentrisch um die Z-Diode angeordnet sind. Die Heizung ist
dann als Ring außenherum angeordnet. Siehe 3. Bild von oben:

http://www.ourdev._cn_/bbs/bbs_content.jsp?bbs_sn=...

das "_cn_" durch "cn" ersetzten. (der Spam-Filter hat zugeschlagen).

HP34401A-Besitzer schrieb:
> Dreht man das Gerät nach links, so tritt nach wenigen Minuten ein
> reproduzierbarer Unterschied von -10 µV auf.
> Kopfüber zu stehen führt zu +10µV Unterschied im abgelesenen Wert.
also 20uV/2,7V wären dann so 7 ppm +/-4ppm.
Wenn Du noch irgendeine Referenz in der Nähe des Skalenendwertes (10V)
finden würdest hätte man noch etwas mehr Auflösung.

Gruß Anja

Autor: Kai Klaas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wie manns nimmt. Ich habe gerade erst ein Muster aufgebaut. Es ist
>jedoch im Vergleich zur LM399 relativ schwierig die Daten aus dem
>Datenblatt auch zu erreichen. Die LTZ1000A reagiert empfindlich auf
>Störimpulse aus dem Netz und benötigt eine extrem gute thermische
>Schirmung. Ansonsten erreicht man die Werte für Rauschen (1,2uVpp)
>nicht. Im Moment habe ich noch ein niederfrequentes Rauschen von ca. +/-
>3uV das mit dem 1,2uVpp Rauschen überlagert ist.

Danke für die Infos!

Kai Klaas

Autor: HP34401A-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anja schrieb:
> also 20uV/2,7V wären dann so 7 ppm +/-4ppm.
> Wenn Du noch irgendeine Referenz in der Nähe des Skalenendwertes (10V)
> finden würdest hätte man noch etwas mehr Auflösung.

Habe noch einen 9V-Block dazugepackt, sind also jetzt 11 Volt.
Leider ist die Spannung nicht so konstant wie gestern, die
Verbindungskabel sind ja auch nur 0815-Laborklemmen.
Nach längerer Ruhezeit schwankt das ganze immer noch langsam hin und
her, aber ich erhielt so ca. 60-100µV Differenz beim nach links kippen
und zurück, lässt sich nicht genauer sagen, dafür schwankt die letzte
Stelle hin und her, sogar nach Stunden.

Wird mal Zeit für eine richtige Spannungsreferenz. :-|

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HP34401A-Besitzer schrieb:
> aber ich erhielt so ca. 60-100µV Differenz beim nach links

bezogen auf 11V also 7 +/-2ppm.
Da ergeben sich interessante Fragen.

Ist der Unterschied 7+/-2ppm zu 3-4 ppm durch die Fassung bedingt oder
liegt es daran daß in meinem Fall nicht LT der Hersteller ist sondern
NS.
Oder ist es einfach Zufall bzw. Streuung der Bauteile.
Warum haben die Keithley 2000 noch mehr Unterschied. Sind dort auch
Fassungen verbaut die ggf. sogar noch schlechter sind?

Gruß Anja

Autor: Dieter Werner (dds5)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab gerade mal in mein Keithley 2000 reingesehen. Die Referenz ist
von LT und hat als Aufdruck "SL40057  IC-527". Das Teil sieht genauso
aus wie auf dem Bild von HP34401A-Besitzer (Gast).

Eingelötet ohne Abstandshalter in etwa 5mm Höhe. Der weiße "Hut" ist
übrigens locker und fällt beim Drehen vielleicht einen halben Millimeter
hin und her, lässt sich aber nicht abziehen.

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieter Werner schrieb:
> Eingelötet ohne Abstandshalter in etwa 5mm Höhe. Der weiße "Hut" ist
> übrigens locker und fällt beim Drehen vielleicht einen halben Millimeter
> hin und her,

Interessant: Ist mir bei meinem allerersten LM399 auch aufgefallen (NS
Datecode 026 wobei die "0" eher für 1980 oder 1990 steht. Ist aus einer
ur-alten Leiterplatte ausgelötet). Dieser Hut hat unten ein
ausgestanztes Kreuz für die Beinchen. Dadurch haben diese ein gewisses
Spiel.
Bei den neueren Referenzen die ich vor ca 2 Jahren gekauft habe sind 4
winzige Löcher ausgestanzt. Diese Hüte wackeln fast nicht.

Dieter Werner schrieb:
> lässt sich aber nicht abziehen.

Der Deckel ist oben eingeclipst. Nach unten ist es eine Wanne mit 1
Kreuz oder 4 Ablauflöcher für die Beinchen.

Gruß Anja

Autor: Peter Dannegger (peda)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Kai Klaas schrieb:
>>Ich habe mich auf die LTZ1000A konzentriert.
>
> Bist du zufrieden mit dem Teil?

Wir setzen auch die LTZ1000 ein, ist mit Abstand das Beste.
Integrierte Referenzen können ihr nicht das Wasser reichen.

Wichtig ist, die Außenbeschaltung (7V Positive Reference Circuit) genau
einzuhalten, der OPV muß unbedingt ein LT1013 sein.
Für R1..R5 verwenden wir 10ppm-Typen.

Zwischen eingelötet und gesockelt konnten wir keinen Unterschied
feststellen.


Peter

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter Dannegger schrieb:
> Wir setzen auch die LTZ1000 ein, ist mit Abstand das Beste.
Ist klar besser als die LM399 aber mit den besseren Werten im Datenblatt
steigen auch die Ansprüche.

Peter Dannegger schrieb:
> Für R1..R5 verwenden wir 10ppm-Typen.
Da habe ich 3ppm-Typen. Hiermit erreiche ich auch in etwa die 0.05 ppm/K
an Gesamt-Temperaturgang.

Fragen:
- Wie schirmt Ihr das ganze thermisch?
  (geschlitzte Starrflex Leiterplatten und thermo-Kappe?)
- Wie sieht bei euch das 0.1Hz .. 10Hz rauschen aus im Verhältnis zum
Datenblatt
- Ändert sich die Ausgangsspannung um ein paar uV durch kapazitive
Veränderung der Verkabelung (z.B. Handauflegen, Anschluß Oszi-Masse
usw.)
Bei mir teilweise erst nach thermischem einschwingen sichtbar, da Pin 6
der LTZ (Sollwert für Temperaturregelung) beeinflußt wird.

Gruß Anja

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich setze bisher noch keine so stabilen Referenzen ein. War bisher mit
den 3ppm/K Dingern zufrieden. Dh. Fehler kamen noch anderswo her. Jetzt
ist dann wieder ein Design anstehend. Ich verwende bei solchen
Anwendungen jeweils zwei verschiedene GND. Einen PwrGND, wo der Strom
fliesst, und einen RefGND, der im Wesentlichen stromlos ist. Ein
empfindliches Signal wird jeweils differentiell gezogen. Die GND-Plane
ist auf dem PwrGND Potential. Ein Design besteht dann auch mehreren
Leiterplatten mit einer gemeinsamen Backplane. Dann kann man die
funktionellen Einheiten einzeln testen und einzeln verbessern.
Wie sieht man die Stabilitaet einer solchen Referenz ? Mit einem
Messgeraet vergleichen ? Eher nicht, da die Stabilitaet eines
Messgeraetes auch limitiert ist. Ich seh's am Prozess. In meinem Fall
einem Mikrowellenresonator, der hat eine Temperaturabhaengigkeit von
1MHz/K und eine Spannungabhaengigkeit von 10kHz/mV auf Speisung und
Controleingang. Die Temperaturregelung macht 0.01K Stabilitaet, ausser
das Geraet ist am Zug. Im Sommer lassen die Leute die Tuere gerne
offen...

Was macht Ihr mit solchen Referenzen ?

Autor: HP34401A-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anja schrieb:
> Ist der Unterschied 7+/-2ppm zu 3-4 ppm durch die Fassung bedingt oder
> liegt es daran daß in meinem Fall nicht LT der Hersteller ist sondern
> NS.

Mal von dem unbekannten Einfluss des Herstellers abgesehen:
Könnten das nicht auch thermische Effekte durch die restliche Schaltung
des Gerätes sein? Schließlich ändert sich bei einer Seitenlage halt auch
die Ausrichtung der Platinen im Gerät, und damit die dortige
Temperaturverteilung. Der Effekt könnte dann sogar der Drift der
Referenz bei einer Lageänderung entgegenwirken.

> Oder ist es einfach Zufall bzw. Streuung der Bauteile.
> Warum haben die Keithley 2000 noch mehr Unterschied. Sind dort auch
> Fassungen verbaut die ggf. sogar noch schlechter sind?

Na durch Dieters Bericht können wir die Fassung wohl ausschließen.

Hat denn nicht noch jemand ein Gerät mit der Referenz, sodass wir mehr
Messpunkte bekommen?

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A...aha Soooo. schrieb:
> Wie sieht man die Stabilitaet einer solchen Referenz ?

Temperaturstabilität geht relativ einfach: Die Drift der Differenz 2er
gleicher Referenzen kann man mit einem relativ ungenauen Meßgerät das
nur genügend empfindlich ist ausreichend genau messen. (Stichwort
Nullpunkt-Voltmeter)

Langzeitstabilität ist schon schwieriger. Da kannst Du höchstens die
Ausreißer innerhalb einer Gruppe erkennen.

A...aha Soooo. schrieb:
> Was macht Ihr mit solchen Referenzen ?

Schauen wie stabil die Meßgeräte sind mit denen man eigentlich die
Referenz kalibrieren wollte.
Und schauen was sonst noch alles im Datenblatt verschwiegen wird.

Gruß Anja

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HP34401A-Besitzer schrieb:
> Könnten das nicht auch thermische Effekte durch die restliche Schaltung
> des Gerätes sein?

Halte ich für relativ unwahrscheinlich. Das Meßgerät reagiert zumindest
bei mir relativ schnell (wenige 10 Sekunden) auf die Lageänderung. -> es
ist nur eine relativ kleine thermische Masse beteiligt. Wenn jetzt noch
die Leiterplatte ins Spiel kommt hat man schnell mehrere Minuten bis das
ganze eingeschwungen ist wenn das ganze nicht im Luftstrom eines Lüfters
liegt. Das sollte aber bei einer Referenz in der Genauigkeitsklasse
nicht sein.

Gruß Anja

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke Anja.

Was ich im Datenblatt las : Diese Referenzen moegen keine Verformung der
Leiterplatte. Dh wenn sich aufgrund der Lage der Durchhang aendert, so
ist man bereits da. Deshalb wird ja auch empfohlen auf 3 Seiten um den
chip einen Schlitz zu haben, sodass sich Biegung nicht fortpflanzt.
Luefter wuerd ich weglassen, denn wer garantiert thermostatisierte Luft
? Und Luefter bringen Vibrationen, die sich sofort im Ausgangssignal
zeigen.

Autor: Anja (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
A...aha Soooo. schrieb:
> Diese Referenzen moegen keine Verformung der
> Leiterplatte.

Das gilt aber hautpsächlich für Plastik-Gehäuse.
Metall-Gehäuse sind da weit weniger kritisch.
Bei der LTZ1000 macht man in High End Geräten
(Datron 4910 Kalibrator) 4 Schlitze (um die Ecke)
hauptsächlich um die Wärmeisolation zu verbessern.

Gruß Anja

Autor: Kai Klaas (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Also, OPamps im DIL8-Gehäuse reagieren ebenfalls recht empfindlich auf
mechanische Spannungen. Wer also eine Handvoll OPamps auf niedrigste
Offsetspannungen selektieren will und dazu die Chips nacheinander in
eine Fassung einer Testschaltung drückt und anschließend das Exemplar
niedrigster Offsetspannung in die fertige Schaltung verbaut, kann
manchmal eine herbe Überraschung erleben! Je nachdem, wie man die Chips
in die Fassung drückt, können sich nämlich sehr unterschiedliche
Offsetspannungen ergeben.

Kai Klaas

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
