Forum: Mikrocontroller und Digitale Elektronik Anfängerfrage: Widerstand, Strom und Spannung


Autor: Andreas K. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich bräuchte als Anfänger ein wenig Hilfe mit einer für euch einfache
Frage :)

Ich habe ein kleines Gerät (Bausatz) zusammengebaut. Das ganze hängt
provisorisch an einem Netzteil (ähnlich Handyladekabel), welches 6 Volt
liefert. Da die Schaltung nur 5 Volt benötigt ist ein 7805 verbaut

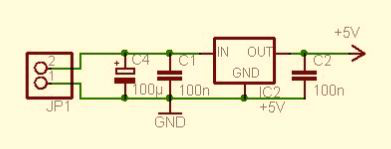

(siehe Anhang). Am 7805 ist ein Kühlkörper (2. Anhang) angebracht,
welcher gute Arbeit leistet.
Nun möchte ich das Gerät aber an eine andere Stromquelle anschließen.
Dort sind 12 V vorhanden (dürfte für den 7805 kein Problem sein). Aber
auch 1,5 A sind dort messbar. Nun kommt leider der 7805 ein wenig ins
schwitzen, aus dem Grund habe ich einen Widerstand (1/4W 10k) dazwischen
und die Ampere verschwinden auf 0,02 A. Natürlich habe ich es erstmal
nur getestet und nicht am Gerät angeschlossen!
Ist das so eine korrekte Art und Weise oder begeh ich hier einen groben
Fehler?
Nach meinem (geringen) Kenntnisstand müsste nun der 7805 kühl bleiben!?

Ich hoffe ihr könnt mir helfen :)

Gruß
Andy

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas K. schrieb:
> Aber auch 1,5 A sind dort messbar.
das ist schon der 1.Fehler. An einer Spannugsquelle den Strom messen ist
unsinn.

> aus dem Grund habe ich einen Widerstand (1/4W 10k) dazwischen
> und die Ampere verschwinden auf 0,02 A
hast du auch mal die Spannung gemessen, es kommen da bestimmt keine 5V
mal aus dem 7805 raus.

Egal wie du es verschaltest die Verlustleistung bleibt ohne Schaltregler
gleich.

Autor: Andreas K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

d.h. mir bleibt keine andere Lösung als den "überflüssigen" Strom am
Kühlkörper zu verbraten? Ist dann der oben gezeigte Kühlkörper (noch)
ausreichend?

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas K. schrieb:
> st dann der oben gezeigte Kühlkörper (noch)
> ausreichend?

dafür müsste man wissen wieviel Strom denn die Schaltung braucht.

Autor: Andreas K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laut der Angabe in der Dokumentation >50mA.

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas K. schrieb:
> Laut der Angabe in der Dokumentation >50mA.

Wieviel größer?
Sind es 50, 100, 150, 200

Wieviel denn ungefähr?


Bei 50mA wird der 7805 auch bei 12V Eingangsspannung noch nicht heiß.
Bei 1A aber schon.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas K. schrieb:
> Laut der Angabe in der Dokumentation >50mA.

naja 10A sind auch  >50mA.

wenn wir von 100mA ausgeben, dann sind das bei (12V-5V)*0.1A = 0.7W das
sollte der Kühlkörper bequem schaffen. Wenn du aber schon schreibst das
er sehr warm wird dann miss erstmal den Strom der wirklich gebraucht
wird.

Autor: Laszlo H. (mobius)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
50mA sind kein Ding für den 7805. Da fallen glatt mal 350mW an ihm ab:

Und die maximale Stromaufnahme? 20A oder 50A? Oder doch 200mA? Macht
einen kleinen aber feinen Unterschied :). Sollte auch in der Doku
stehen.

Schlimmstenfalls häng mal dein Strommeßgerät dran und miss den
aufgenommenen Strom.
lg
Mobius

Autor: Andreas K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, gute Frage :)

Wo messe ich das dann am besten? Direkt am 7805?

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas K. schrieb:
> Wo messe ich das dann am besten? Direkt am 7805?

Schau dir einfach mal die wichtigsten Grundlagen der Messtechnik an.
Z.B. hier http://www.elektronik-kompendium.de/ und an vielen anderen
Stellen im Web kann man die einfachen Dinge schnell finden. Google ist
dein Freund, mit dem Begriff "Strom messen" solltest du weiterkommen.

Autor: Laszlo H. (mobius)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.elektronik-kompendium.de/sites/grd/1505051.htm

Am einfachsten zwischen + vom Netzteil und + vom 7805 (also in Serie mit
dem Spannungsregler).

gruß
Mobius

Autor: Andreas K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank schonmal! Ich hatte da beim Messen irgendwo den "Hund" drin.
Mein Ergebnis ist: 0,2 A sprich 1,4 Watt und der Kühlkörper wird nach
knapp 10 Min. bischen über "Handwarm", man verbrennt sich aber noch
nicht.
Ich hab mir dummerweise nicht gemerkt welcher Kühlkörper das genau war
und wieviel er verheizen kann...

Autor: Jobst M. (jobstens-de)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andreas K. schrieb:
> Das ganze hängt
> provisorisch an einem Netzteil (ähnlich Handyladekabel), welches 6 Volt
> liefert. Da die Schaltung nur 5 Volt benötigt ist ein 7805 verbaut

Der 7805 benötigt mindestens 7V besser 8V um vernünftig zu arbeiten.


Andreas K. schrieb:
> der Kühlkörper wird nach
> knapp 10 Min. bischen über "Handwarm", man verbrennt sich aber noch
> nicht.

Passt schon ...


Gruß

Jobst
