Forum: Analoge Elektronik und Schaltungstechnik invertierte Treppenstufen vor/nach digitaler Übertragung über Kabel


Autor: Alex (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

ich habe bei der digitalen Übertragung über eine Kabelleitung folgendes
beobachtet:

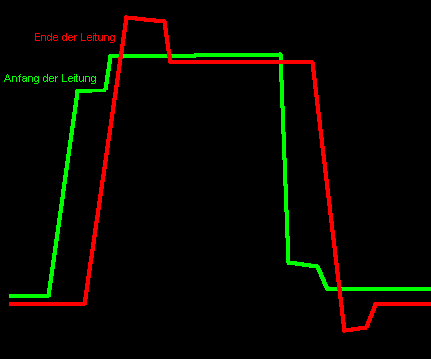

- Das Signal am Ende der Leitung ist im Bereich des Überschwinges
deutlich angehoben (wie eine einzelne Treppenstufe). Siehe rote Linie im
Bild.

- Das Signal am Anfang der Leitung jedoch ist im Bereich des
Überschwinges deutlich niedriger (exakt umgekehrt zur Treppenstufe am
Ende). Siehe grüne Linie im Bild.

Das Überschwingen habe ich in diesem Bild nicht nachgemalt, das ist
natürlich an allen Ecken der Kurven vorhanden. Ich wundere mich nur über
diese Treppenstufen, die am Anfang und am Ende der Leitung sich entgegen
gesetzt verhalten. Alle Stufen haben von der Fläche her die selbe Größe.

Könnte mich jemand bitte in die richtige Richtung stuppsen? Ich kann mir
das nicht erklären.

Vielen Dank für eure Tipps!

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex schrieb:
> Könnte mich jemand bitte in die richtige Richtung stuppsen?
Reflexionen durch nicht optimal abgeschlossene Leitung.

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

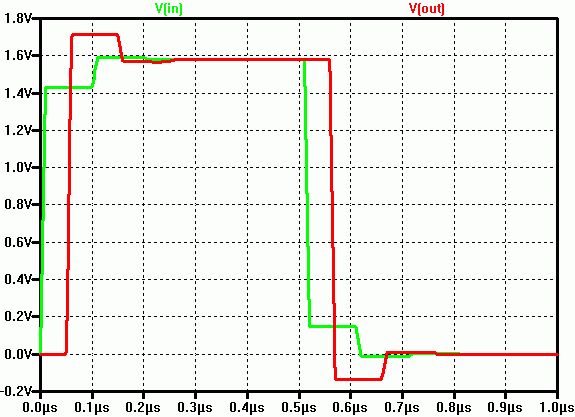

Sowas erhält man, wenn der Abschlusswiderstand größer und der
Genratorwiderstand kleiner als der Wellenwiderstand des Kabels ist.
Schau mal die Bilder an.

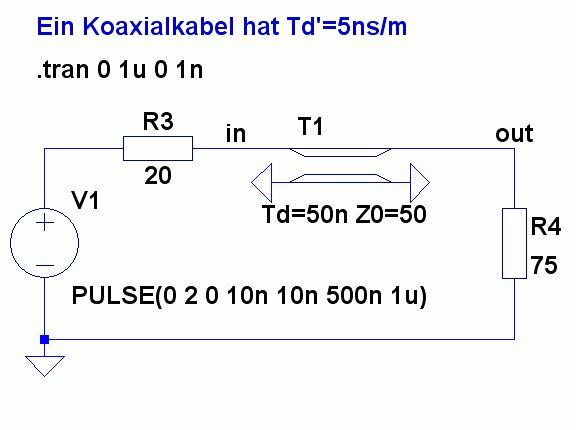

Ich habe die Simulationsdatei(.asc) für LTspice angehängt.
Das "europäische" Widerstandssymbol gibt es [Misc].

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ui da bin ich platt. Super Dankeschön für die Rekonstruktion meines
Problems und die Daten!

Antwort schreiben
