Hallo zusammen,

mal ein paar generelle Fragen zum Thema HF und der Leitungstheorie - was
das ungefähr bedeutet wissen ja sicher einige von euch. Dabei sagt die
Theorie ja, dass man mit Leitungsstuecken jede Art von Impedanz
nachbilden kann, je nach Leitung/Laenge etc. Ok...

So, was heisst das nun fuer Messungen mit Oszilloskopen und den BNC
Anschlusskabeln? Das die wirklich nur fuer den unteren HF Bereich < 1GHZ
als Beispiel verwendet werden duerfen? Der Tastkopf eliminiert dabei
Leitungsinduktivitaeten?
Ja, hier wuerde ja eine x Meter lange leitung ab einem gewissen
Frequenzbereich eine ImpedAnzwandlung verursachen, richtig?

Und wie muss ich mir nun die Theorie bei Spektrumanalysatoren
vorstellen? Hier gehts in den GHZ Breich und da spielt die Leitung keine
Rolle???

Wuerd das Thema Leitungstheorie in der Praxis gern mal richtig verstehen
:-(

Freu mich auf rege Diskussionen :-)

Gruss,
Marten

Autor: ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Und wie muss ich mir nun die Theorie bei Spektrumanalysatoren
> vorstellen? Hier gehts in den GHZ Breich und da spielt die Leitung keine
> Rolle???

Die Spektrumanalysatoren haben einen Eingangswiderstand von 50Ohm,
genauso wie der Wellenwiderstand des Kabels. Die Leitungslänge ist also
egal. Die Dämpfung muss man natürlich je nach Messung berücksichtigen.


> So, was heisst das nun fuer Messungen mit Oszilloskopen und den BNC
> Anschlusskabeln? Das die wirklich nur fuer den unteren HF Bereich < 1GHZ
> als Beispiel verwendet werden duerfen? Der Tastkopf eliminiert dabei
> Leitungsinduktivitaeten?

Rechne es nach: Durch den Tastkopf fällt die Frequenzabhängigkeit weg.

Autor: Marten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ralf schrieb:
> Die Spektrumanalysatoren haben einen Eingangswiderstand von 50Ohm,
> genauso wie der Wellenwiderstand des Kabels. Die Leitungslänge ist also
> egal. Die Dämpfung muss man natürlich je nach Messung berücksichtigen.

Ja die Leitungen haben einen Wellenwiderstand von 50 Ohm, und wenn man
in die Lehrbücher reinsieht, dann sind dort in der LEitungstheorie z.b.
auch Koaxkabel angegeben. Und das Epsilon-r des Materials in der LEitung
ist ja wieder Frequenzabhängig. Wie bekommen die Hersteller es also nun
hin dass hier der Wellenwiderstand exakt gleich bleibt? Dämpfung ok, seh
ich ein :-)

Wegen der Leitungstheorie, ich red hier teils recht allgemein und
allumfassend, aber ich les mir das Zeugs durch und denk mir dann..."ja
ok, aber wie wo brauch ich das"? Warum die Sonderfälle mit Kurzschluss
und offene LEitung, Lambda/4, Lambda/2 etc.? Wichtig um dann im HF-
Bereich statt mit diskreten Bauteilen (R, C, L) dann mit Leitungsstücken
zu arbeiten um z.B. eine Induktivität, Kapazität nachzubilden? Und ich
bin eben kein Entwickler im HF-Bereich, komme aber aus dem Bereich der
Messtechnik. Aber die Theorie und Praxis war bisher irgenwie nicht so
ganz in Verbindung zu bringen.

Ich denk jetzt gerade an sämtlichste Leitungen und Drähte die mir in den
Sinn kommen :-) Auch der Skineffekt z.B. - ja er sagt mir was,
Stromverdrängung richtung Außenbereich bei Leitern. Das ist der Grund
warum man im höherfrequenten Berich Litzen verwendet, da hier der Strom
auf mehrere dünne Drähte aufgeteilt wird und so der
Stromverdrängungseffekt minimiert wird. Gut, aber ab einer gewissen
Frequenz wird dann selbst bei kleinen Bonddrähten ja der Skineffekt
heftig (Mikrometerbereich?)...und was ist dann? ICh hab gelesen, dass
hier nicht mehr die Leitung und deren Größe eine Rolle spielt, sondern
nur noch die Oberflächenbeschaffenheit des "LEiters". Spielt dann die
Größe der Oberfläche noch eine Rolle? Oder jede höher veredelter, desto
besser? (Cu, Ag, Au)

Ich könnte gerade dermaßen viel bohren bei dem Thema :-o Aber jetzt erst
einmal genug...


Gruß,
Marten

Autor: ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Und das Epsilon-r des Materials in der LEitung
> ist ja wieder Frequenzabhängig.

So genau solltest du das vielleicht nicht sehen. Das spielt nur in
wenigen Fällen eine praktische Rolle. Irgendwo ist immer eine Grenze.
Das entscheidende ist, wie das in Relation zur Genauigkeit des
Messgerätes und der Wackeligkeit der Steckverbindungen aussieht. BNC ist
da z.B. absolut ungeeignet, auch bei Frequenzen weit unter 1GHz.
Strenggenommen müsstest du ja auch noch Luftdruck (drückt aufs
Dielektrikum) Luftfeuchtigkeit und noch andere Größen berücksichtigen.

> Warum die Sonderfälle mit Kurzschluss
> und offene LEitung, Lambda/4, Lambda/2 etc.? Wichtig um dann im HF-
> Bereich statt mit diskreten Bauteilen (R, C, L) dann mit Leitungsstücken
> zu arbeiten um z.B. eine Induktivität, Kapazität nachzubilden?

Im Mikrowellenbereich ist das nicht unüblich (Filter,
Wellenwiderstandsanpassungen, Transformationen), weil es da schwer
verlustarme diskrete Bauelemente gibt und man muss auch je nach Fall den
Anschlussdraht eines Bauelements berücksichtigen. Es gibt also gewollte
und ungewollte Induktivitäten und Kapazitäten.

Autor: ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Das ist der Grund
> warum man im höherfrequenten Berich Litzen verwendet, da hier der Strom
> auf mehrere dünne Drähte aufgeteilt wird und so der
> Stromverdrängungseffekt minimiert wird.

Das mit den Litzen geht auch nur bis zu einem gewissen Frequenzbereich
wegen Kapazitäten zwischen den Litzen-Drahten und anderen unerwünschten
Effekten. Irgendwann landet man dann bei versilbertem Draht mit großem
Durchmesser, Koaxialkabel mit Luftdielektrikum und bei innen
versilberten Hohlleitern. Bei noch höheren Frequenzen dann
Glasfaserkabel.

Autor: ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Irgendwann landet man dann bei versilbertem Draht mit großem
> Durchmesser, Koaxialkabel mit Luftdielektrikum

Dabei muss man berücksichtigen, dass die Leitungstheorie nur gilt,
solange die Wellenlänge sehr viel größer ist, als die Dicke des Kabels.
Koaxialkabel mit Luftdielektrikum und Wellenwiderstand von 50Ohm
scheiden dann für Mikrowellen wieder aus.

Autor: Marten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ralf schrieb:
> So genau solltest du das vielleicht nicht sehen. Das spielt nur in
> wenigen Fällen eine praktische Rolle. Irgendwo ist immer eine Grenze.
> Das entscheidende ist, wie das in Relation zur Genauigkeit des
> Messgerätes und der Wackeligkeit der Steckverbindungen aussieht. BNC ist
> da z.B. absolut ungeeignet, auch bei Frequenzen weit unter 1GHz.
> Strenggenommen müsstest du ja auch noch Luftdruck (drückt aufs
> Dielektrikum) Luftfeuchtigkeit und noch andere Größen berücksichtigen.

Na wenn ich da so an Messkabel denke für bis in den >20 GHz Bereich, das
sind dann natürlich Kabel mit SMA-Steckverbinder etc.

ralf schrieb:
> Im Mikrowellenbereich ist das nicht unüblich (Filter,
> Wellenwiderstandsanpassungen, Transformationen), weil es da schwer
> verlustarme diskrete Bauelemente gibt und man muss auch je nach Fall den
> Anschlussdraht eines Bauelements berücksichtigen. Es gibt also gewollte
> und ungewollte Induktivitäten und Kapazitäten.

Ok...also gewollte und ungewollte parasitäre Effekte ausnutzen :-) Ich
habe mir vorhin ansatzweise die Diskussion eines 50OHm Durchgangsstückes
angesehen, da war die Frage nach den "Innereien" von dem Teil.

Es gibt ja für den HF-Berich bis, z.B. 6 GHz und mehr Dämpfungsglieder
und Anpassungsnetzwerke (50/75ohm)...sind dann in den Teilen überhaupt
keine diskreten Bauteile mehr drin und nur noch mit Microstrips die
richtig geführt werden?

ralf schrieb:
> Das mit den Litzen geht auch nur bis zu einem gewissen Frequenzbereich
> wegen Kapazitäten zwischen den Litzen-Drahten und anderen unerwünschten
> Effekten. Irgendwann landet man dann bei versilbertem Draht mit großem
> Durchmesser, Koaxialkabel mit Luftdielektrikum und bei innen
> versilberten Hohlleitern. Bei noch höheren Frequenzen dann
> Glasfaserkabel.

Ok, ja das hab ich gelesen, dass dann zwischen den Litzen noch
kapazitive Effekte stören und das Prinzip zu Nichte machen. Versilberter
Draht mit großem Durchmesser? Also ein Medium dass veredelt ist und eine
große OBerfläche hat...was ist dann mit einer Folie? Ich weiss zwar
nicht ob der Skineffekt bei NICHTrunden LEitern verhält, aber eine Folie
ist nicht dick und hat eine große OBerfläche.

Das mit dem Luftdielektrikum habe ich einmal in der Praxis erkannt, dort
waren die SMA-Stecker/Buchsen dann nicht mehr mit dem weissen
Dielektrikum gefüllt, sondern nur noch mit Luft.

Glasfaserkabel...lol...aus der Welt bin ich leider raus :-)

Autor: Finsbury (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Marten schrieb:


>
> Lambda/4, Lambda/2 etc.?

Das ist sogar enorm wichtig,  ohne würde keine Antenne, keine
Anpassschaltung und keine deiner Messtechnik im höheren Frequenzbereich
mehr funktionieren ;) ab ca. 1 GHz kann man z.B. konzentrierte
Richtkoppler weglegen, Filter werden vor allem durch parasitäre
Eigenschaften geprägt als durch die Bauteilwerte. In MSL- und
Hohlleitertechnik muss man zwar auch mal die Kirche im Dorf lassen, der
Ansatz kommt aber doch noch aus der einfachen Leitungstheorie. Selbst
Grundelemente der Antennentechnik lassen sich aus der Leitungstheorie
recht simpel herleiten.

>
> Ich denk jetzt gerade an sämtlichste Leitungen und Drähte die mir in den
> Sinn kommen :-) Auch der Skineffekt z.B. - ja er sagt mir was,
> Stromverdrängung richtung Außenbereich bei Leitern

Den Skin-Effekt kann man ganz simpel auf einen ohmschen Leitungsverlust
ummünzen. Bei steigender Stromdichte auf der Leitung erhöht sich deren
Widerstand und Verlust. Bei Höchstfrequenzen wird tatsächlich die
direkte Oberflächenbeschaffenheit wirksam, denn der Strom fließt nunmal
in fast keiner Leitschichtdicke mehr. Das wird dann interessant, wenn
z.B. Hohlraumresonatoren eine hohe Güte (also geringe Verluste)
erreichen sollen.

Autor: Galenus ein Reisender (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marten,

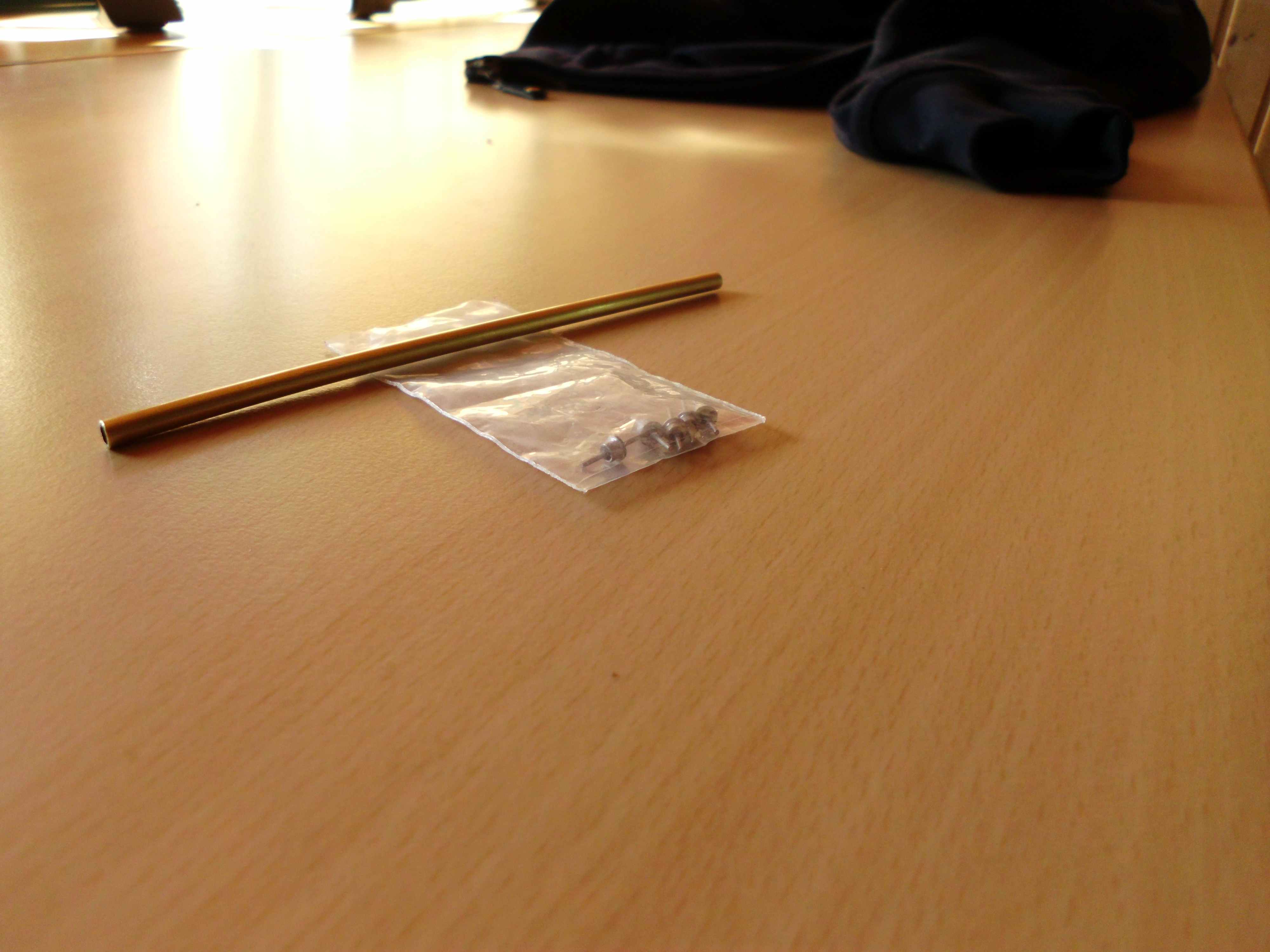

jedes Kabel ist anders. mal 50 mal 75 mal X Ohm, ein Tastkopf ist gut
aber ein selbstgebauter Tastkopf mit Glasperlen ist genauer und er zeigt
das was du misst und was du kennst. Ein technisches Manual und
Datenblatt des verwendeten Spectrumanalyser ist auch wichtig. Jeder ist
anders. Nicht nur das Kabel sondern auch die Qualität des BNC Stecker
ist wichtig. Geh mal auf den Flohmarkt und suche nach Suhner. Praxis und
Lötkolben gibt es bei den Funkamateuren
http://www.darc.de/mitglieder/ortsverbaende/ Theorie auf der Uni FH.
Betriebstechnische Erfahrung im Ghz Bereich z.B. Oberhalb von 100 gibt
es hier http://ham.darc.de/ghztagung/programm.html Ein Blick ins
Vortragsprogramm liegt hier und das Skript mit den Vorträgen bekommt man
auf der Tagung pro Jahr. Die alten Skripte sind auch noch vorhanden.
Liegen auf dem Tisch neben dem Aktuellen. Preise zwichen 5 und 8 Euro.
Such mal in den alten Skripten hier die Liste.
http://ham.darc.de/ghztagung/archiv/archiv_c.pdf war mal ein Beitrag.
Messgeräte und Ghz Hilfe ist im Flur am Samstag zu haben. Was dort steht
ist meistens selbstbau und wenn du einen Photoapparat mitnimmst kann man
sich viele Ideen holen um die Spekturmanalysatoren zu modifizieren bzw.
wie man solide Messungen machen kann.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
