Sehe ich das richtig, dass ein (z.B. mit iRotate) gedrehter Bildschirm
keine  Apassung des Subpixelrendering erhält?

Bei mir sieht es nach dem Drehen irgendwie merkwürdig aus, aber
möglicherweise ist das eine Gewöhnungssache?

Gibt es eine Möglichkeit, die Darstellung für gedrehten Bildschirminhalt
manuell einzustellen? Gibt es zur Einstellung nur den "Adjust CleaType
text" Wizard? Geht eine direkte Einstellung über Registry-Werte?

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe einen gedrehten und einen normalen Bildschirm, bei mir
sehen ich keinen unterschied. Ich haben den Bildschirm ohne
zusatzsoftware einfach bei den Bildschirminstellungen gedreht.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

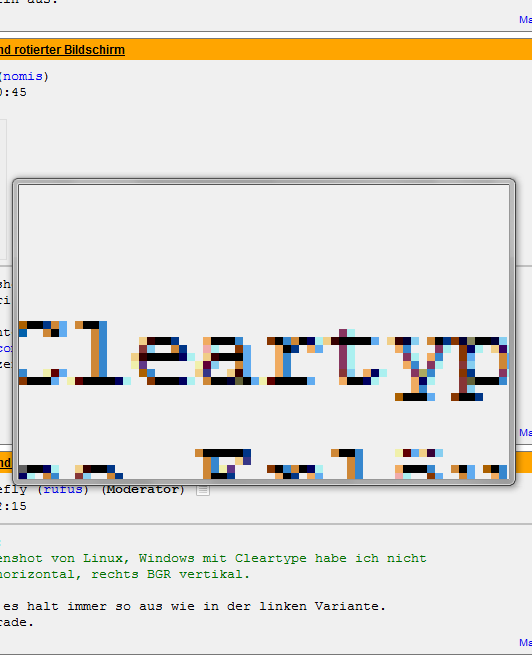

Es scheint in der Tat nicht berücksichtigt zu werden; ich nutze einen
4:3-Monitor im Portrait-Modus (ohne spezielle Software rotiert) und
Cleartype geht nach wie vor von nebeneinanderliegenden Subpixeln aus,
wie ein vergrößerter Screenshot zeigt.
Bei meinem Arbeitsabstand* ist das glücklicherweise erträglich, es sieht
mit aktiviertem Cleartype immer noch deutlich besser aus als mit
deaktiviertem.


*) Ausgestreckter Arm: Fingerspitzen berühren Monitor

Autor: Matthias N. (nippey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Problem habe ich bei rotierterm Monitor auch
(Rotiert über den ATI-Treiber)
Wäre auch an einer Lösung interessiert.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die wird es wohl nicht geben, solange sich Microsoft nicht des Problemes
annimmt. Microsoft, weil es unabhängig von der verwendeten
Graphikhardware zu sein scheint.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja sollte an Mikrosoft liegen da es bei Linux funktioniert.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe auch mal etwas zu dem Problem in internet gesucht. Wenn ich es
richtig verstanden habe ist an der stelle MS nicht unbedingt schuld. Das
Problem ist viel mehr das TFT. Die Farbpixel für RBB sind nebeneinander
und dieser effekt für ClearType genutzt. Wenn der Bildschirm gedreht
wird, dann sind die Pixel aber untereinander, daran kann man per
software nicht ändern. Wenn man das Cleartype so nutzen würde dann soll
das ganze nicht angenehm zu lesen sein.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter schrieb:
> Wenn ich es
> richtig verstanden habe ist an der stelle MS nicht unbedingt schuld.

Doch. Das System bekommt mit, daß der Monitor gedreht betrieben wird,
also muss ClearType auch an die geänderte Subpixelausrichtung angepasst
werden.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. Firefly schrieb:
> Doch. Das System bekommt mit, daß der Monitor gedreht betrieben wird,
> also muss ClearType auch an die geänderte Subpixelausrichtung angepasst
> werden.
wenn das verfahren aber darauf basiert das die pixel nebeneinander
angeordnet sind dann geht es nicht wenn der Bildschirm gedreht ist! Der
Aufbau der Subpixel ist doch dann komplett anders und nicht mehr
vergleichbar. Sie haben extra den aufwand betrieben das sie es
abschalten wenn der Bildschirm gedreht wurde.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter schrieb:
> wenn das verfahren aber darauf basiert das die pixel nebeneinander
> angeordnet sind dann geht es nicht wenn der Bildschirm gedreht ist!

Natürlich tut es das. Der Algorithmus muss sich dann an die rotierte
Subpixelanordnung anpassen.

> Sie haben extra den aufwand betrieben das sie es
> abschalten wenn der Bildschirm gedreht wurde.

"Sie" schalten es nicht ab, das bleibt aktiv, geht aber weiterhin von
der nicht-gedrehten Subpixelanordnung aus, was suboptimale Ergebnisse
liefert.

Autor: Arc Net (arc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. Firefly schrieb:
> Peter schrieb:
>> wenn das verfahren aber darauf basiert das die pixel nebeneinander
>> angeordnet sind dann geht es nicht wenn der Bildschirm gedreht ist!
>
> Natürlich tut es das. Der Algorithmus muss sich dann an die rotierte
> Subpixelanordnung anpassen.

Wenn das System dies von der Hardware gesagt bekäme bzw. der Treiber von
der Hardware und dann an das System weiterreichen würde.

>> Sie haben extra den aufwand betrieben das sie es
>> abschalten wenn der Bildschirm gedreht wurde.
>
> "Sie" schalten es nicht ab, das bleibt aktiv, geht aber weiterhin von
> der nicht-gedrehten Subpixelanordnung aus, was suboptimale Ergebnisse
> liefert.

s.o.

p.s. nein, mit Linux bzw. den Grafiksubsystemen funktioniert auch das
normale Textrendering nicht (bei OSX ebenso). Das einzige was diese
Systeme machen ist, alles zu verschmieren.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. Firefly schrieb:
> Der Algorithmus muss sich dann an die rotierte
> Subpixelanordnung anpassen.
und woher weisst du das das überhaupt geht? Die meisten Striche der
Buchstaben sind senkrecht. Wenn der Algo nun darauf angewießen ist das
die Subpixel Parrallel zu den Sekrechten linien stehen dann kann man da
nichts umstellen - es geht dann einfach nicht.

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter schrieb:
> Rufus Τ. Firefly schrieb:
>> Der Algorithmus muss sich dann an die rotierte
>> Subpixelanordnung anpassen.
> und woher weisst du das das überhaupt geht? Die meisten Striche der
> Buchstaben sind senkrecht. Wenn der Algo nun darauf angewießen ist das
> die Subpixel Parrallel zu den Sekrechten linien stehen dann kann man da
> nichts umstellen - es geht dann einfach nicht.

Ob Cleartype von Microsoft es implementiert weiß ich nicht. Es spricht
jedenfalls nichts dagegen, dass das prinzipiell gehen würde, ich weiß
auch, dass es unter Linux (resp. die Freetype-Library) definitiv
implementiert ist, da kann ich das in den Preferences einstellen.

Wenn das in Cleartype tatsächlich nicht implementiert wäre (was ich
nicht glaube) dann wäre das ein Armutszeugnis für Microsoft - auf PDAs
hat man es ja durchaus schon länger mit Hochkant-LCDs zu tun und die
Subpixel-Anordnung variiert da auch schonmal...

Viele Grüße,
        Simon

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Arc Net schrieb:
> Wenn das System dies von der Hardware gesagt bekäme bzw. der Treiber von
> der Hardware und dann an das System weiterreichen würde.

Windows selbst weiß sehr wohl, daß rotiert wird - schließlich wird die
Rotation über eine Standard-Konfigurationsfunktion von Windows
eingestellt. Das ist keine Frickelei des jeweiligen Bildschirmtreibers,
sondern eine Grundfunktion, die Windows bietet.
Also ist dieser Punkt als geklärt anzusehen.

Peter schrieb:
> und woher weisst du das das überhaupt geht? Die meisten Striche der
> Buchstaben sind senkrecht. Wenn der Algo nun darauf angewießen ist das
> die Subpixel Parrallel zu den Sekrechten linien stehen dann kann man da
> nichts umstellen - es geht dann einfach nicht.

Wie Simon bereits darlegte, gibt es ausreichend Belege, bei denen
Subpixelrendering auch mit horizontal ausgerichteten Subpixeln
funktioniert.

Funktionierte es nicht, könnte es ja im rotierten Modus wenigstens
deaktiviert werden (und durch den einfacheren Antialiasing-Algorithmus
ersetzt werden), aber das geschieht nicht - Windows 7 verwendet
weiterhin ClearType mit Subpixelrendering, macht aber eben falsche
Annahmen über deren Anordnung.

("Angewiesen" wird mit weichem "s" gesprochen und daher nie, niemals
nirgends nie mit "ß" geschrieben. Beachte das bei offziellem
Schriftverkehr wie Bewerbungen, Prüfungsarbeiten etc., da kann das
negative Auswirkungen haben, während es hier nur Augenkrebs verursacht)

Autor: Alexander Schmidt (esko) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter schrieb:
> Rufus Τ. Firefly schrieb:
>> Der Algorithmus muss sich dann an die rotierte Subpixelanordnung anpassen.
> und woher weisst du das das überhaupt geht? Die meisten Striche der
> Buchstaben sind senkrecht. Wenn der Algo nun darauf angewießen ist das
> die Subpixel Parrallel zu den Sekrechten linien stehen dann kann man da
> nichts umstellen - es geht dann einfach nicht.

Ich denke auch Peter hat Recht, dass Subpixel-Rendering bei horizontal
angeordneten Subpixeln besser funktioniert als bei vertikalen. Eben weil
die meisten Striche der Buchstaben vertikal sind.

Trotzdem muss es auch andersherum funktionieren, nur eben nicht so gut.
Wenn die Anordnung gar nicht berücksichtigt wird ist das jedenfalls ein
Windowsfehler.

Aber man kann ja händisch in der Systemsteuerung Supixelrendering
abstellen und nur normales Antialiasing anstellen.


Bei Wikipedia fand ich folgendes:
> ClearType in Windows XP currently supports the RGB and BGR sub pixel
> structures. Rotated displays, in which the subpixels are arranged
> vertically rather than horizontally, are not currently supported.

Und Microsoft selbst schreibt:
> More specifically, the ClearType technology is optimized for LCD panels
> with red, green, and blue (RGB) striped sub-pixels that are oriented
> vertically, although it performs reasonably well on [...] LCD panels
> with horizontally oriented RGB stripes. Although this might seem
> counterintuitive, through informal studies, we’ve found that about 70%
> of users prefer ClearType even on these non-optimal displays.
http://blogs.msdn.com/b/e7/archive/2009/06/23/engi...

Autor: Alexander Schmidt (esko) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mir fällt gelegentlich auf, dass in LTspice die Schrift im Schaltplan
unleserlich wird. Der Fehler tritt nur auf wenn das Fenster
vergrößert/verkleinert wird, allerdings nicht immer. Sobald man dann
zoomt ist die Darstellung wieder normal.

Ich führe dies auf einen Fehler in ClearType, LTSpice oder dem
Zusammenspiel der Beiden zurück.

siehe auch: Beitrag "LTspice Schrift wird unleserlich durch ClearType"

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alexander Schmidt schrieb:
> we’ve found that about 70% of users prefer ClearType
> even on these non-optimal displays.

Dem kann ich zustimmen, auf meinem gedrehten Monitor nutze ich lieber
suboptimal angepasstes Cleartype als das einfache Antialiasing. Hängt
natürlich auch ein bisschen von den verwendeten Fonts ab. Der Monitor
ist mein Haupt-Arbeitsmonitor, und die häufigste Schriftart ist die sehr
gut für ClearType geeignete Consolas.

's wäre natürlich schöner, wenn MS das richtig auf die Reihe bekommen
würde, aber man nimmt, was man bekommt. Immerhin kommt Windows 7
brauchbar mit mehreren Monitoren klar, auch wenn einer davon rotiert
ist.

Wenn MS jetzt noch in der Lage wäre, horizontal scrollen zu können, wenn
eine Maus mit seitlich kippbarem Mausrad verwendet wird ... aber man
soll nicht zu viel hoffen.

Autor: 8AF6lUf8OT (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit der Bildschirmlupe sieht man auch, was ClearType macht - evtl. hat
jemand einen Screenshottool oder die PrntScrn-Taste parat und kann die
Auswirkungen bei gedrehtem Schirm gegenüberstellen?

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist doch das Problem: Es ignoriert die Rotation, d.h. Screenshots
sehen im Portrait-Modus exakt genauso aus wie im Landscape-Modus. In
beiden Fällen geht die ClearType-Implementierung von nebeneinander
angeordneten Subpixeln aus.

Autor: Simon Budig (nomis)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

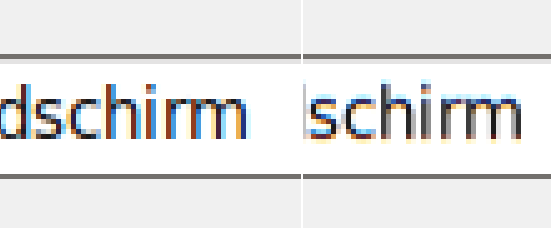

Hier ist ein Screenshot von Linux, Windows mit Cleartype habe ich nicht
parat, links RGB horizontal, rechts BGR vertikal.

Wer sich für die Hintergründe interessiert, wie Cleartype funktioniert:
Auf http://www.grc.com/ctwhat.htm findet sich eine Erläuterung was die
Idee hinter dem Ganzen ist.

Viele Grüße,
        Simon

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon Budig schrieb:
> Hier ist ein Screenshot von Linux, Windows mit Cleartype habe ich nicht
> parat, links RGB horizontal, rechts BGR vertikal.

Unter Windows sieht es halt immer so aus wie in der linken Variante.
Darum geht es ja gerade.

Autor: 8AF6lUf8OT (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei die Bestätigung. Keine automatische Anpassung! Unglaublich, aber
wahr.

Autor: 8AF6lUf8OT (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

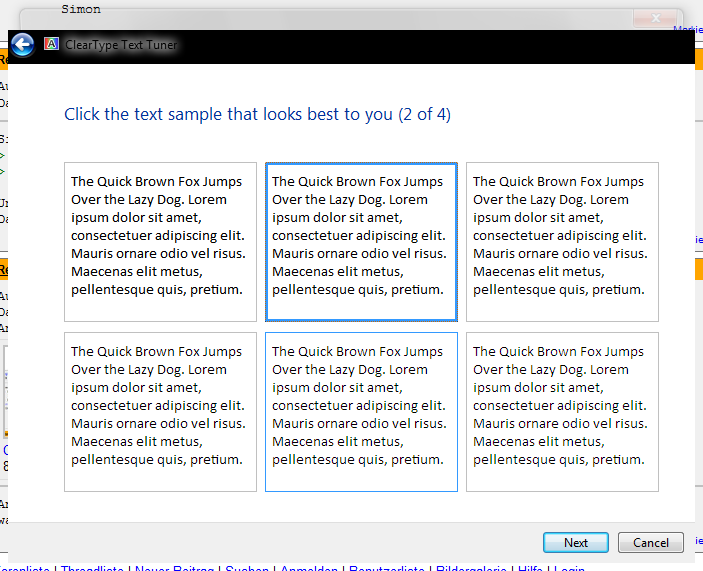

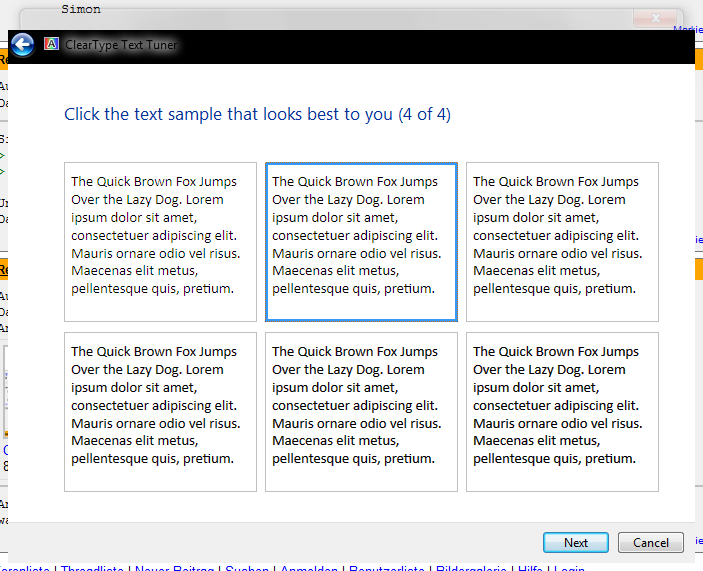

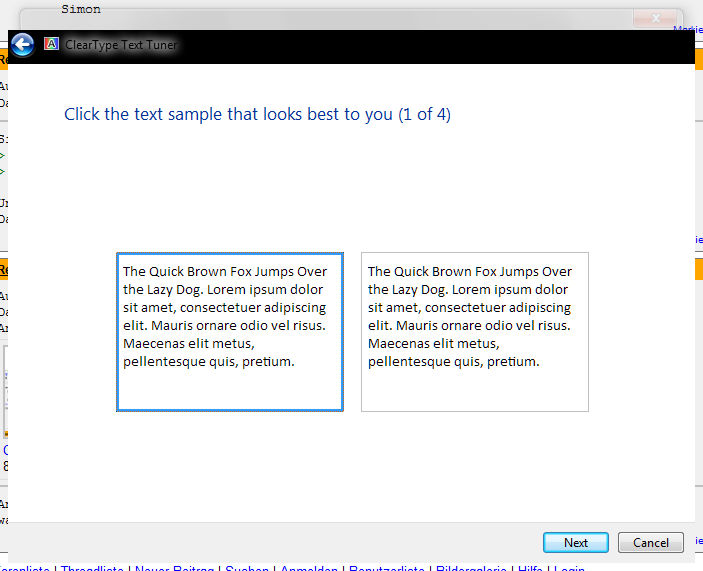

Hier mal der Dialog vom "ClearType Text Tuner". Bildschirm ist hochkant
(portrait), d.h. 90° CW gedreht.
Die Unterschiede habe ich mir noch nicht angesehen - vielleicht wird die
Drehung da ja berücksichtigt?

Autor: 8AF6lUf8OT (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://en.wikipedia.org/wiki/ClearType#ClearType_tuning

Sagt, es gäbe advanced settings zur Auswahl der Pixelorientierung. Sehe
ich bei mir nicht.
Ah, das PowerToy für XP läuft trotz Kompatibilitätswarnung und hat
besagen advanced mode - aber nur RGB oder BGR sowie direkte
Kontrasteinstellung.

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
8AF6lUf8OT schrieb:
> Die Unterschiede habe ich mir noch nicht angesehen - vielleicht wird die
> Drehung da ja berücksichtigt?

Nein, im ersten wird nur zwischen RGB und BGR gewählt, alle weiteren
sind dann verschiedene Intensitäten des Cleartype-Effekts, sowie
vermutlich Gamma-Einstellung...

Viele Grüße,
        Simon

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
