Hallo,

ich möchte hiermit einmal meinen USB HID Host Treiber für Windows
vorstellen!

Auf Mikrocontroller Seite gibt es mittlerweile von jedem Hersteller
USB-Stacks, um ein Device zu implementieren. Und auch auf PC-Seite sind
einige Host Treiber verfügbar. Warum also noch ein Treiber? Ganz einfach
weil deren Anwendung oft zu kompliziert ist!

Mein Treiber kommt als Bibliothek (.lib) daher und läßt sich einfach
über eine Header-Datei in die Projekte einbinden. Das Ganze funktioniert
mit dem Microsoft Visual Studio Express (C++) zusammen.

Folgende Funktionen sind implementiert:

- AHid_Init(): muß am Anfang aufgerufen werden und initiaisiert die Bib.
- AHid_Register(): registriert ein USB-Gerät zur Verwendung.
- AHid_Read()/AHid_Write(): wie die Namen schon sagen.
- AHid_Attached(): stellt den Anschluß an den USB fest.

Vom technischen her ist die Bibliothek so aufgebaut, dass zum Lesen und
Schreiben jeweils eigene Threads implementiert sind, was dazu führt, daß
die Anwendung nicht 'hängen bleibt'. Der Lesethread sendet nach
erfolgreichem Datenempfang eine Nachricht an das Hauptfenster. Dort
werden dann die Daten mit AHid_Read() in Empfang genommen und
weiterverarbeitet.

Bei Anschluß oder Entfernen des USB-Geräts erhält die Anwendung eine
WM_DEVICECHANGE-Nachricht. Hierauf wird mit AHid_Attached() überprüft,
in wie weit das eigene USB Gerät betroffen ist.

Das Ganze ist in eine Demo integriert, die ich mit der WIN32 API
geschrieben habe (kleine Dialog-Anwendung). Wer interesse hat kann sich
die ahid.lib hier herunterladen: www.embedded24.net.

Für Fragen und Verbesserungen bitte bei mir melden (entweder hier oder
unter e24(at)basic.io).

Gruß Potter

Autor: Julian W. (julian-w) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich war mal auf deiner Website, aber was genau ist der Unterschied
zwischen:

- free: no commercial use (download)
- private: no commercial use
- commercial: commercial use

Also den Unterschied zwischen den ersten beiden versteh ich nicht...

Autor: Potter S. (potter68)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Julian,

der wesentliche Unterschied ist, dass in der kostenlosen Version
lediglich eine Schnittstelle (ein HID-Gerät und eine Report ID)
unterstützt wird.

Gruß Potter

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Doku bedarf überarbeitung vid und pid getrent oder als string ? du
solltest dich schon entscheiden.

Wie kann ich geräde eindeutig identivizieren. VID und PID reichen unter
umständen nicht aus ( 2 mal das gleiche device am bus und ich wüdre
gerne mit einem ganz bstimmten reden )

und ich hab das leichte gefühl du hast HID nicht ganz verstanden. hier
gibt es keine Paket struktur oder sowas. Ein HidReport kann verloren
gehen oder doppelt "empfangen" werden. Windows frägt in einer von ihm
gewählten frequenz den HID reports an. Diesen speichert er zwischen. bei
einem Read auf das device wird "ich vermute" der vorher gelesene wert
zurückgegeben.


wozu 2 threads. die daten wandern sowieso alle auf den gleichen
endpoint. spätenstens hier laufen die daten wieder sequenziell über die
leitung.

Dien hängenbleiben hat eher was mit GUI eigenschaften an sich zu tun.
Man darf nicht inerhalb der on klick methode irgend welche zeitraubenden
sachen machen. (z.B. auf die rückangwort von einem device oder ... )

Autor: Matthias (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

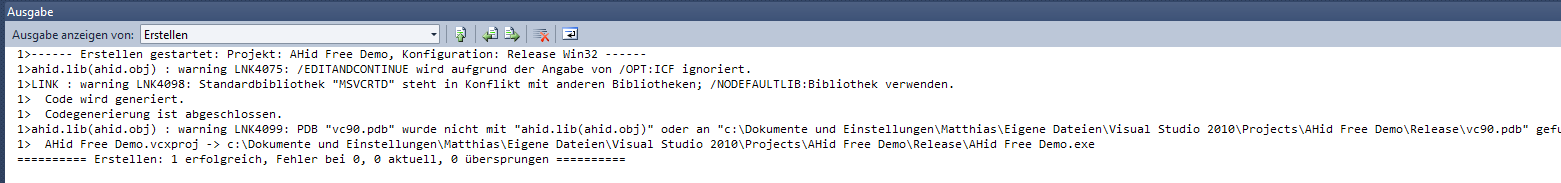

Ich wollte es mal ausprobieren, bekomme es aber mit der aktuellen Visual
C++ 2010 Express nicht zum laufen. Fehler siehe Bild.

Autor: Potter S. (potter68)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Laute,

erstmal vielen Dank, dass Ihr Euch für die ahid.lib interessiert und die
Demo ausprobiert habt.

@Matthias: tatsächlich erhält man zwei Linker-Warnungen. Allerdings
führen diese nicht dazu, dass die Anwendung nicht läuft (jedenfalls bei
mir mit VS 2008). Die Schlußmeldung zeigt ebenfalls an, daß das
Erstellen erfolgreich war (Schau mal, ob die Applikation nicht doch in
der Task-Leiste zu finden ist?). Wie auch immer, ich werde mich darum
kümmern, daß auch diese Warnungen verschwinden.

@...:

Was die Doku betrifft so bedarf diese nicht nur der Überarbeitung - ich
muß die noch komplett schreiben! Der Grund: ich dachte die Funktionen
sind so 'übersichtlich', daß ich zunächst auf eine ausführliche Doku
verzichten kann.

Was die Sache mit VID/PID betrifft hast Du recht. Man sollte sich
entscheiden. Allerdings war es lediglich so, dass ich zunächst die ID's
als Interger übergeben habe und mich dann nach (reiflicher) Überlegung
umentschieden habe und nun diese als String übergebe. Dadurch wird das
Ganze etwas flexibler! Man hat nun die Möglichkeit auch einzelne
Interfaces (z.B. bei Composite Devices [Verbundgeräte]) anzusprechen.
Technisch funktioniert das so, dass der String einfach mit dem
Gerätepfadnamen verglichen wird. Es mag sein, dass ich im Header File
noch von VID/PID spreche. Danke für den Hinweis, ich werde es
verbessern.

Also wenn Du zwei mal das gleiche Device am Bus hast, dann wird das
ebenfalls über den Gerätepfadnamen erledigt. Dieser wird gebildet aus
VID, PID und gegf. Interface des USB-Gerätes sowie Gerätetyp (hier HID)
und dem Port, an dem Dein Gerät angeschlossen ist. Wie Du siehst werden
diese identischen Geräte über den Port unterschieden. Ich sehe jetzt
auch keine Notwendigkeit für die Applikation zu wissen ob ich Gerät A
oder B ansteuere, da ja beide sowieso das gleiche machen. Falls es doch
Bedarf für so etwas gäbe, dann sag mir ein Beispiel und ich werde noch
eine Möglichkeit einfügen, um die Geräte-ID abzufragen.

Naja das mit den Paketen ist so eine Redensart. Bei HID's werden Reports
versendet. Das kann über den Control-Endpunkt oder über einen
Interrupt-Endpunkt geschehen. Momentan werden Interrupt-Endpunkte
unterstützt. Den Control-Endpunkt (Feature-Reports) werde ich noch
implementieren.

Was Du da schreibst bzgl. des Senden und Empfangen von Reports stimmt.
Allerdings legt zunächst das USB-Geräte (und nicht Windows) fest, in
welchen Abständen die In-Endpunkte gepollt werden sollen - das meinst Du
mit Frequenz, oder? Sind dann neue Daten vorhanden, holt diese der Host
ab und schreibt sie zunächst mal in einen (internen) Datenpuffer. Hier
wird dann (bei Interrupt-Transfer) mit ReadFile ausgelesen. Beim
Schreiben an das Gerät funktioniert das genauso nur umgekehrt.

Das mit den Threads führt dazu, dass beim Empfang von vielen Daten (oder
beim Senden) die Anwendung nicht hängt. Auch das hat nichts mit den
Endpunkten direkt zu tun. Übrigens: Senden und Empfangen geht sehr wohl
über zwei verschiedene Endpunkte (nämlich In und Out)! Die ganze USB
Geschichte ist wirklich nicht trivial. Ich empfehle Dir das Buch von Jan
Axselson, falls Du noch ein paar Lücken schließen möchtest.

Noch mal Danke für die Resonanz und auch Kritik. Es hilft mir sehr
dabei, den Treiber zu verbessern.

Gruß Potter

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ralf H. schrieb:
> @Matthias: tatsächlich erhält man zwei Linker-Warnungen. Allerdings
> führen diese nicht dazu, dass die Anwendung nicht läuft (jedenfalls bei
> mir mit VS 2008). Die Schlußmeldung zeigt ebenfalls an, daß das
> Erstellen erfolgreich war (Schau mal, ob die Applikation nicht doch in
> der Task-Leiste zu finden ist?). Wie auch immer, ich werde mich darum
> kümmern, daß auch diese Warnungen verschwinden.

Die .Exe ist da, hatte ich vergessen zu erwähen. Starten lässt sie sich
jedoch nicht, meldet sofort einen Aufruffehler. Habe Version 10. Die Lib
sieht wie für Version 9 aus. Kann es sein, das die nicht zusammen
passen?

Autor: Potter S. (potter68)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es ist tatsächlich so, dass die Konvertierung (von 2008 auf 2010) nicht
einwandfrei durchgeführt wird. Der Treiber läuft also momentan nur unter
der 2008er Version des Visual Studio C++ - ich bin aber dabei das zu
ändern.

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok das mit den endpoints ist mir entgangen. wobei es ist die gleiche
leitung und die hat nur D+ und D-. bzw wie du gesagt hast je nach
realisierung ob controll oder interrupt endpoints.

Ich frage mich gerade wo du von Interrupt und dem Controll endpoint
redest, ob du hier von windows oder von der FW redest. Auf pc seite kann
dir das eigentlich recht egal sein. HID api von windows sei dank.

Wiso die devices unterscheidbar sein sollen? wenn die geräte gleich sind
können sie doch unterschiedliche aufgaben haben. z.B. Weiche1 und
weiche2 bei ner eisenban oder temp umgebung / temp heizung. wenn ich
dann ggf jedes mal raten muss welche welche ist und das ggf auch nach
einem neustart wieder passend drehen und anpassen muss, macht das keinen
spass.  Serien nummer sollte das device versenden (string descriptor)

windows kann bei usb da lustige sachen manchen z.B. Bei SmartCard hier
werden die Gerätenamen nach der reihenfolge des erkennens vergeben und
durchnummeriert. (pscs api) bei einem neustart von system sind die 2
geräte ja schon angeschlossen. die durchnummerierung erfolgt erneut. nur
unter umständen in anderer reihenfolge.

Generell werden usb geräte ohne Serien no anahnd ihres steckplates an
usb erkannt. hast du nun 2 geräte ohne serien no am pc angeschlossen,
und vertasucht die beiden anschlüsse wird windows keinen unterschied
ferstellen, und z.B. weiche2 als weiche1 verwenden und umgekehrt.


Ich hab bisher zur geräte erkennung die SetupApi verwendet bzw die HID
API hier kann man alle am system angeschlossenen geräte abfragen und VID
PID und ggf SN abfragen und vergleichen und danach mit write / read file
daten senden und lesen.

beispiel von st:  http://www.st.com/stonline/books/pdf/docs/12179.pdf
oder hier: http://www.c-plusplus.de/forum/62399

ok die notwendigen dateien und libs sollte man haben. SDK bzw. DDK bzw
WDK keine ahnung wo das jetzt genau drinn ist. und es sieht nach viel
wodo aus was da gemacht wird. der code funktiniert aber bei mir ganz
gut.

gruss

Autor: Potter S. (potter68)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Matthias:
Ich habe mir jetzt mal die Express Version vom Visual Studio C++ 2010
heruntergeladen und das Projekt angepasst. Es sollte nun ohne Fehler
laufen. Wäre nett, wenn Du das bestätigen könntest.

@...:
Also das Problem mit mehreren identischen USB-Geräte an einem PC wird
bei der ahid.lib vermieden:

Wenn Du die Demo startest, siehst Du im Ausgabefenster ein paar
DEBUG-Hinweise. So wird zum Beispiel auch der Gerätepfadname ausgegeben.
Dieser Name ist - nachdem ein USB-Gerät einmal am USB-Port des PC
angemeldet wurde - für diesen speziellen Port immer gleich. Er ändert
sich auch nicht nach einem Neustart des PC!

Wenn Du nun hergehst, und im Betrieb Dein Gerät an einen anderen Port
ansteckst (also ohne die Applikation zu beenden) wirst Du feststellen,
dass das USB-Gerät nicht erkannt wird. Der Treiber hat nämlich Dein
Gerät mit dem ersten Gerätepfadnamen in die Registrierung eingetragen
und somit erkennt er den falschen Pfad. Erst nach einem Neustart der
Applikation kannst Du Dein Gerät an einem anderen Port wieder
registrieren lassen.

Was heisst das nun für mehrere gleichartige Geräte? Da - wie bereits
erwähnt - die Gerätepfade ausschlaggebend sind für eine Registrierung
und da diese Gerätepfade alphabetisch durchsucht werden, kannst Du immer
sicher sein, dass die Reihenfolge und somit die Gerätezuordnung erhalten
bleibt. Das gilt auch nach einem Neustart des PC.

Anmerken will ich noch, das die Demo-Version auf einen einzelnen
Gerätepfadnamen eingeschränkt ist. Das reicht für die allermeisten
privaten Anwendungen.

Autor: Potter S. (potter68)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zwischenbilanz:

- Dynamic Link Library (DLL) hinzugefügt.
- ein paar Fehler entfernt.
- Funktionalität für UNICODE und MULTIBYTE getestet.
- Demos zum Download für C++ und C# (Visual Studio 2010) erstellt.
- Homepage aktualisiert: http://www.embedded24.net
- Artikel zum Thema erstellt:
http://www.mikrocontroller.net/wikisoftware/index....

Autor: Sam (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Update:

- MULTIBYTE Support entfernt (veraltete Technologie)
- Demo-App für Visual Studio VB 2010 erstellt.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erstellen unter Version 10 klappt jetzt ohne Compilerfehler.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
