Forum: Mikrocontroller und Digitale Elektronik HAMEG Oszilloskop HM512-7


Autor: Markus Danne (dannebrog2004)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich bin neu hier, als erfahrener DV-Kaufmann in Fortbildung zum EGS.

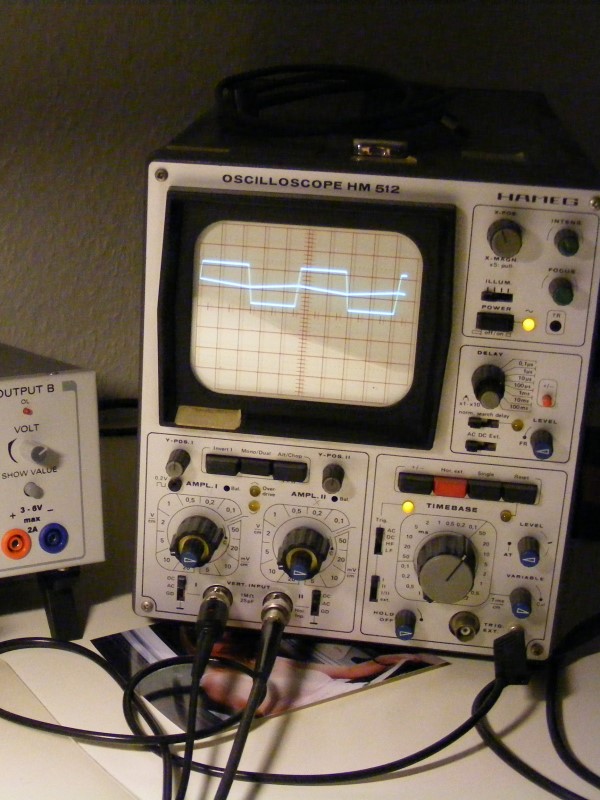

Hier habe ich ein funktionierendes HAMEG-Oszilloskop HM 512, mutmaßlich
von 1975 in der Variante 7.
Es wäre schön, wenn jemand Folgendes beantworten könnte:

1. Liege ich richtig mit der Typeinschätzung (siehe Bild)?
2. Welches ist die maximale Frequenz? (ich schätze: 40MHz?)
3. Hat jemand ggfs. hierzu das Manual (falls es v.7 ist)?

Manuals zu v.2 und v.6 habe ich schon.

Vielen Dank und eine gute Zeit!

Markus

Autor: Knilch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Firma Hameg gibt es immer noch! Dort gibt es im Downloadbereich
diverse Manuals zum Download. -> www.hameg.de
Was ist (ein) EGS?

Autor: Fritzchen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Markus Danne (dannebrog2004)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Knilch schrieb:
> Die Firma Hameg gibt es immer noch! Dort gibt es im Downloadbereich
> diverse Manuals zum Download. -> www.hameg.de
> Was ist (ein) EGS?

Hallo Knilch,

danke zunächst. Ich hatte schon bei HAMEG geschaut, es jetzt nochmal
verifiziert - für so ein 35-40 Jahre altes Gerät haben sie kein Manual
oder Datenblatt im Programm.
EGS ist der "Elektroniker für Geräte und Systeme", bis 2003
"Kommunikationselektroniker".

Viele Grüße :)

Autor: Christian R. (supachris)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier gibts da Manual:
http://www.eserviceinfo.com/downloadsm/4262/Hameg_hm512.html Aber bei
den verschiedenen Versionen war ziemlich viel anders. Wenn es wirklich
ein -7 ist, sollte es 40MHz Bandbreite haben. Liest man zumindest im
Netz.

Autor: Markus Danne (dannebrog2004)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian R. schrieb:
> Hier gibts da Manual:
> http://www.eserviceinfo.com/downloadsm/4262/Hameg_hm512.html Aber bei
> den verschiedenen Versionen war ziemlich viel anders. Wenn es wirklich
> ein -7 ist, sollte es 40MHz Bandbreite haben. Liest man zumindest im
> Netz.


Ja, vielen Dank zunächst. Das ist mein Problem - das Gerät wurde meines
Wissens seit 1968 verbessert und ist in vielen Versionen, aber leider
immer nur unter "HM512" in der Welt. Schaute man die letzten Wochen bei
eBay, sah man viele "HM512" mit einem sehr anderen Front-Layout - genau
deshalb bin ich ja so scharf auf das "passende Manual", zumal in den mir
schon vorliegenden Manuals auch Schaltbilder sind. Sowas erhoffe ich mir
auch für meines.

Autor: Christian R. (supachris)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laut der Homepage hier:
http://www.radiomuseum.org/r/hameg_oscilloscope_hm512_7.html müsste es
das -7 sein, denn da wurde offenbar der Schiebeschalter für die
Helligkeit eingeführt. Am besten mal aufschrauben, drin auf der Platine
steht die wirkliche Nummer eingeätzt.

Autor: werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich hab seit über25 jahren das hm 512-7 (mit delay, meines wissens ist
das die letzte version des typs 512) das ding ist exzellent. -3db
bandbreite   echte 40 Mhz. irgendwo hab ich noch das manual mit
schaltplänen rumliegen. über ostern hab ich mit kräftiger nachhilfe
meiner "exverlobten" vor, die werkstatt aufzuräumen. (jaja, man hats
schwer als geknechtem ehemann")
bei interresse, wenn ich das finde, kann ichs ja einscannen u.  es dir
als pdf senden.
wenn interressiert, kurze antwort; aaaaaber ich muß das ding erst
finden!

beste grüße - werner, dl1mco

Autor: Markus Danne (dannebrog2004)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
werner schrieb:
> wenn interressiert, kurze antwort; aaaaaber ich muß das ding erst
> finden!
>
> beste grüße - werner, dl1mco

Kein Streß, natürlich würde ich mich freuen, aber das ist auch eine
ganze Menge Arbeit mit dem Einscannen. Wenn es je so weit kommen sollte,
würde ich mich gern im Wert einer CD revanchieren :)

Viele Grüße!

Autor: André Jochim (doc_jochim)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe ein 7er zuhause - und das hat noch den Drehregler für die
Gitterbeleuchtung. Außerdem noch keine LEDs für die Overscan-Anzeige.

Deshalb gehe ich davon aus, daß Dein Gerät schon die 8er-Revision sein
dürfte.

Und dafür hat Hameg auf der Homepage das Manual zum Download.

André

PS: Wenn Du hinten die 2 Muttern auf der Rückseite löst, kannst Du die
Rückplatte nach hinten wegnehmen und anschließend das ganze Innenleben
samt Frontplatte nach vorne aus dem Korpus herausschieben.

Von vorne gesehen müsste dann gleich oben auf der senkrechten, hinteren
Platine die Typenbezeichnung zu sehen sein.

Viele Grüße

André
