Hallo zusammen,



wer kann mir sagen warum man die Software ( AirMonitor )
zu disem Stick nicht mehr findet ?

http://www.produktinfo.conrad.com/datenblaetter/100000-124999/101316-in-01-de-VOLTCRAFT_CO20_USB_LUFTQUALITAETSFUEHLER.pdf

Hat vielleicht schon jemand versucht ihn als autonomen Datenlogger zu
nutzen bzw. eine Schaltung hierzu gebaut ?


Bernd_Stein

von Martin Kelnhofer (Gast)


Lesenswert?

Laut Bedienungsanleitung kann man die Software bei der
Artikelbeschreibung des Sticks unter Dokumente/Downloads herunterladen.

von Lehrmann M. (ubimbo)


Lesenswert?

Bernd Stein schrieb:
> wer kann mir sagen warum man die Software ( AirMonitor )
> zu disem Stick nicht mehr findet ?
>
> http://www.produktinfo.conrad.com/datenblaetter/10...

Kuck auf den Conrad-Link
http://www.conrad.de/ce/de/product/101316/VOLTCRAFT-CO-20-USB-LUFTQUALITAeTS-SENSOR
und klick auf Dokumente & Downloads. Ganz unten findest du eine *.zip
die man runterladen kann ...

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)



Lesenswert?

Lehrmann Michael schrieb:
> Bernd Stein schrieb:
>> wer kann mir sagen warum man die Software ( AirMonitor )
>> zu disem Stick nicht mehr findet ?
>>
>> http://www.produktinfo.conrad.com/datenblaetter/10...
>
> Kuck auf den Conrad-Link
>
http://www.conrad.de/ce/de/product/101316/VOLTCRAFT-CO-20-USB-LUFTQUALITAeTS-SENSOR
> und klick auf Dokumente & Downloads. Ganz unten findest du eine *.zip
> die man runterladen kann ...
>
Vielen Dank.
Entweder war ich blind oder die Software war eine Zeitlang nicht da.
Ich denke jedoch ersteres, weil mich wahrscheinlich das Flaggensymbol
irritiert hat und ich dachte wieder eine Beschreibung in Englisch.

So meine ersten Versuche mit dem Stick sind äußerst unbefriedigend,
um nicht zu sagen der Stick ist nicht zu gebrauchen.
Damit will ich aber nicht voreilig sein, vielleicht ist er ja nur
schlecht eingestellt.
In einem kleinen Raum der wirklich mieft, wenn man sich darin vier oder
acht Stunden aufhält.
Und zwar so, das wenn jemand neu hereinkommt er wirklich würgen muß. Das
ist nicht übertrieben.
Nun der Stick leuchtet dabei schön Grün.

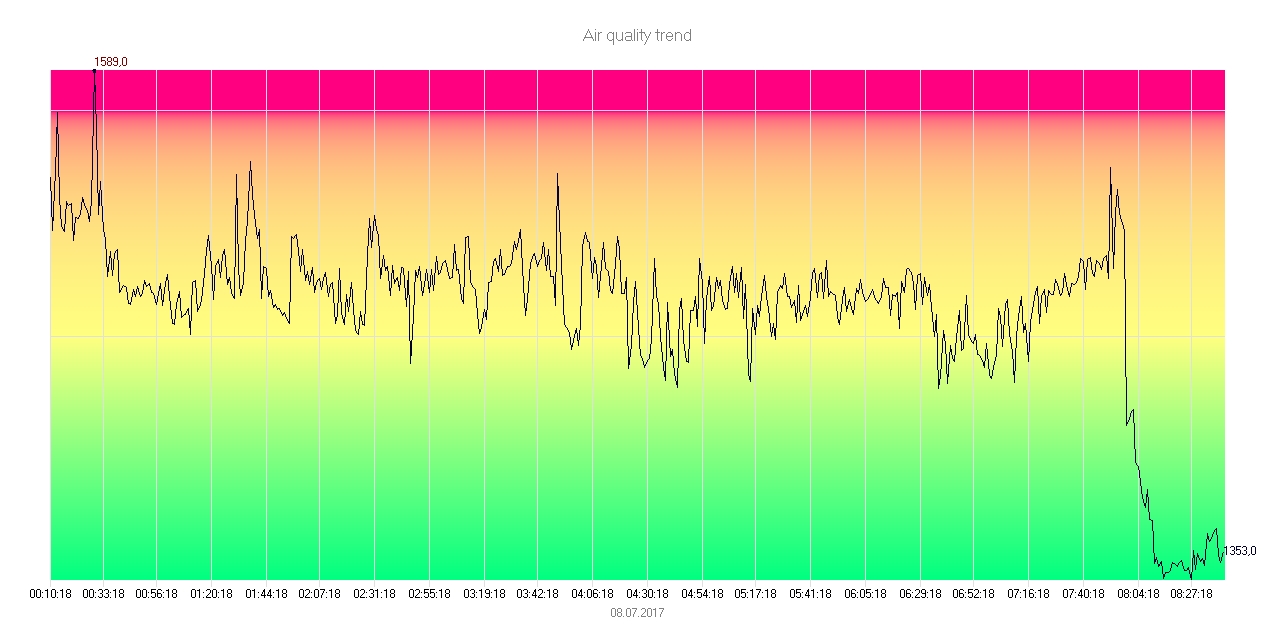

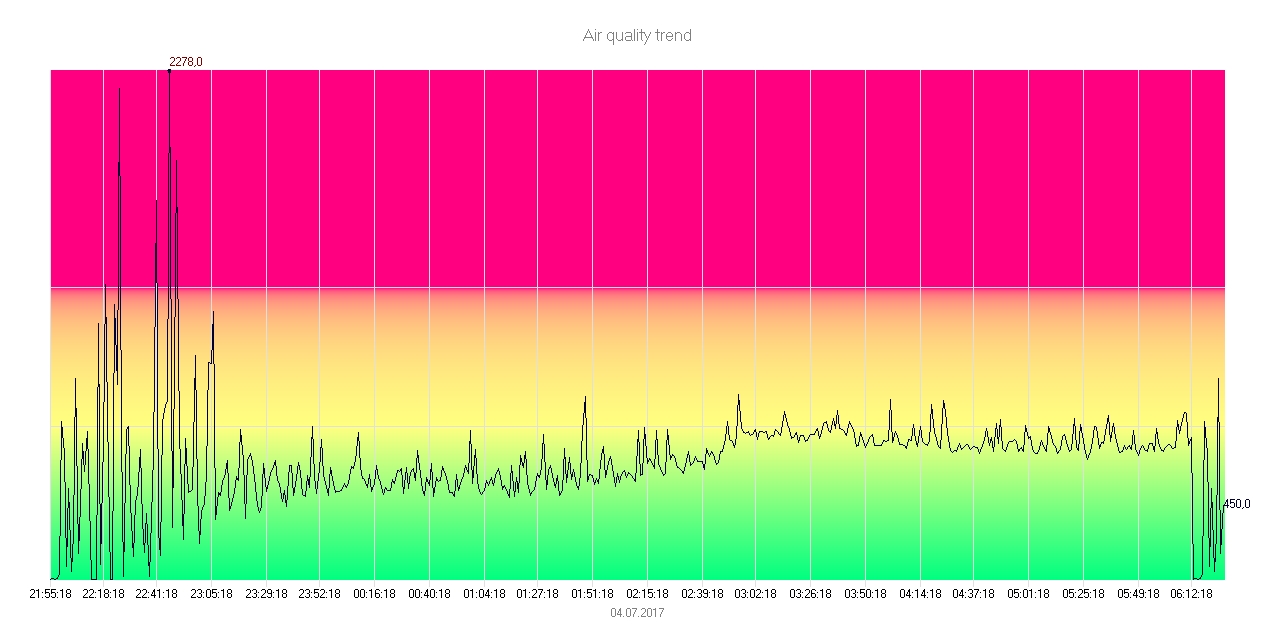

Mit dem Programm AirMonitor habe ich dann nach verschiedenen Stunden
einmal die Daten aufgenommen ( siehe Anhang => Ungelüftet...).
Nach ein paar Minuten dann, das Fenster geöffnet.
Der Anfang der Messungen zeigt also die schlechte Luft.
Manchmal hat sich der Stick gleich zu Anfang aufgehangen. Er zeigte
kontinurirlich 450 an. Durch einen Reset wie er in der
Bedienungsanleitung steht konnte das Problem behoben werden.
Jedoch die Werte für schlechte und gute Luft sind nicht merklich zu
unterscheiden, so das ich sagen muß der Stick taugt nichts.

Bernd_Stein

von Klaus D. (kolisson)


Lesenswert?

Naja...
da in den C Unterlagen ja noch nichteinmal steht, was dass Teil
eigentlich misst kann man wohl auch nix erwarten. Es scheint
mal wieder so ein Gadget zu sein, was keiner braucht oder brauchen kann.

Gruss Klaus

von Kermit (Gast)


Lesenswert?

Irgendwo im Web war zu lesen, was für ein Sensor verbaut ist. Angeblich
dieser hier:
http://www.appliedsensor.com/pdfs/AppliedSensor_iAQ_WhitePaper_DCVBeyondCO2.pdf

Besteht die Möglichkeit das Kalibrationsproblem irgendwie in den Griff
zu bekommen? So wie es aussieht, kalibriert sich der Stick jedes mal
beim Einstecken mit dem Momentanwert als Referenz :(

von Kermit (Gast)


Lesenswert?

Ok, habe nun die Kundenbewertungen bei Conrad gefunden. Der verlinkte
Sensor ist wohl doch nur ein ähnlicher und nicht der verbaute. Aber er
soll wohl von der gleichen Firma sein.
Das mit den Kalibrieren ist wohl auch nicht so tragisch: Das beziehe
sich wohl nur auf die Grün-Gelb-Rot Anzeige. Ansonsten misst er wohl
schon in absoluten ppm-Werten und er könne wohl sogar bis zu 8000
Messwerte offlie loggen. Ich denke, ich werde mir so ein Spielzeug mal
zulegen.

von Kermit (Gast)


Lesenswert?

Ok, hier nun ein besserer Link. So sieht das Ding wohl von innen aus und
da werkelt wohl ein Atmega 32U4.
http://picasaweb.google.com/lh/photo/4lGBO5vOAe59B_PjDwlslA

Unter dem Bild sind auch Links zur aktuellen SW und verschiedene
Hex-Files für den Atmega wohl mit diversen Funktionen (mit und ohne
recording code)

von Michael (Gast)


Lesenswert?

Der Sensor macht im Auslieferungszustand nur Relativwertmessungen weil
er sich beim Einschalten selber kalibriert wobei er die jeweilige
Umgebungslust als "Null" definiert.

Das läßt sich aber abschalten mit dem AirMonitor Programm wenn man eine
bestimmte, neuere Firmware installiert.

Ich hatte Kontakt mit dem Entwickler der Firmware und er hat mir
netterweise diese Option eingebaut.

Ich nutze:

Airmonitor 2.14
Firmware: 1.12p5 $Revision: 346 $

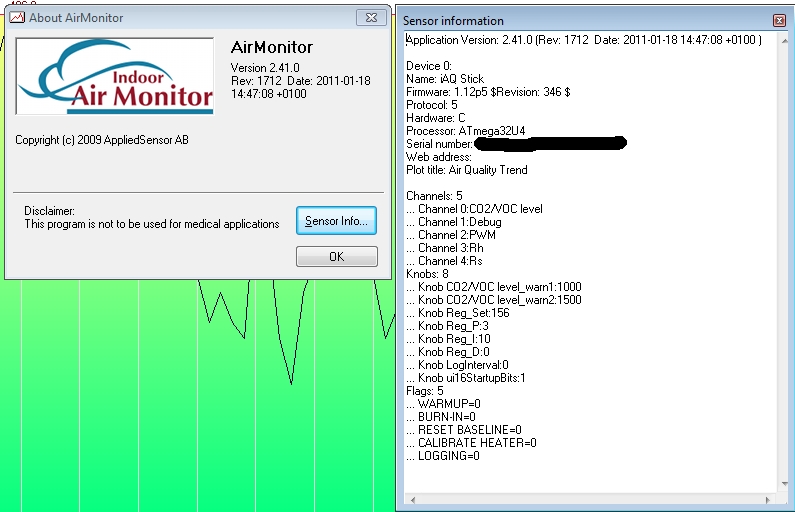

Airmonitor starten, STRG drücken und auf das Logo 3x klicken ergibt
Expertenmodus.

Dann "Support Tools" - "Edit knobs"

Dort kann man die Warnlevel einstellen und dort gibt es auch eine Option
"ui16StartupBits". Diesen auf 0 und er kalibriert sich NICHT beim jedem
neuen Aufstarten.

Im Loggingmode loggt er immer eine neue Session wenn er eingesteckt
wird. Damit kann man also von Zimmer zu Zimmer gehen.

Dann unter "File" Download "Flash gehen".

Wenn der Speicher voll ist dann überschreibt er alte Daten.

von Kermit (Gast)


Lesenswert?

Danke für den Hinweis! Im Grund hatte ich schon alles selbst
rausgefunden, was Du beschreibst, bis auf die Sache mit dem
"ui16StartupBits". Hätte ich doch gestern noch deinen Beitrag hier
gelesen, wäre mir viel Recherche-Arbeit erspart geblieben ;)

Aber noch mal zum Verständnis zur Kalibration: Kalibriert er jetzt (ohne
ui16StartupBits=0) wirklich bei jeden Start komplett neu (also auch die
Angezeigten ppm-Werte) oder setzte er nur die grün-gelb-rot-Bereiche
relativ zum ppm-Wert zum Zeitpunkt des Einsteckens (bzw. der erste Wert
nach dem Warmup als Grün-Bereich)?

Wenn ich ui16StartupBits=0 setze: Wonach kalibriert er dann? Behält er
dann die aktuelle Kalibration als Referenz oder hat er schon intern
einen festen Referenzwert gespeichert. Sprich muss ich das das erste mal
unter guten Luftbedingungen (z.B. im Freien) durchführen oder kann ich
auch unter schlechten Bedingungen mit das Bit löschen um den Modus zu
wechseln?

Ich nutze übringens auch Airmonitor 2.14 und Firmware: 1.12p5 $Revision:
346
Der Stick wurde schon mit der aktuellsten FW ausgeliefert (gestern abend
noch bei Conrad erworben*g*)! Das (offline) Recorden hat schon wunderbar
geklappt! Man muss sich nach einer Recording-Session wohl nur den
Zeitpunkt des Aussteckens gut merken (sofern man nicht sofort auslesen
will). Den muss man ja beim Auslesen angeben, um die richtig Zeitspanne
zu erhalten. Der Stick hat ja leider keine RTC ;)

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Hallo,

räume gerade auf ( Datenleichen ).
Schön das sich hier doch noch was ergeben hat.

Arbeitet vielleicht auch jemand daran diesen USB-Stick als autonomen
Datenlogger zu nutzen d.h. das er ohne PC aufzeichnen kann ?

Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Habe mal wieder diesen USB-Stick in Gebrauch.
Diesmal kann ich ihn besser nutzen, denn ich sitze mit meinem PC in
einem Raum von ca. 2,10m x 2,30m und normalen Deckenhöhe von ca. 2,50m
also ca. 12 Kubimetern. Hier ist die Luft relativ schnell verbraucht
ohne das man es überhaupt merkt. Jetzt mit dem Dingen lüfte ich viel
öfter und sehe auch im AirMonitor wann es nichts mehr bringt weiter zu
lüften.
Dieser Raum ist durch einen Vorhang zu einem 16qm Raum getrennt,
es ist also nicht so das ich hier ersticken würde ;-)

Am liebsten würde ich das Ding nun in jedem Raum haben, um nicht unnötig
lange im Winter zu lüften. Aber zu sehr sollte man sich auch nicht auf
diesen ganzen technischen Kram verlassen.


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

PUSH

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Habe hier noch was gefunden, mit dem man so etwas in Nachbaumanier
realisieren kann :

http://www.weigu.lu/b/co22/index.html


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Hab noch einen interessanten Trick gefunden ( Strg Taste und auf
Voltcraft oben rechts doppel klicken ), dann bekommt man ein weiteres
Menü ( Support Tools ).

https://www.youtube.com/watch?v=csh9VZ0xZHA


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Der Stick wird jetzt von REHAU vertrieben und kann bei Amazon bozogen
werden.
Da dieser Link nicht mehr funktioniert, wird er jetzt aktualisiert ;-)

Bei Velux siehe Preis unter Artikeldaten.

http://www.weigu.lu/microcontroller/co22_mm_station/index.html

https://www.rehau.com/de-de/privatkunden/raumluftsensor

http://www.velux.de/produkte/lueftungsloesungen-belueftung/raumluftfuehler


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)



Lesenswert?

Hallo zusammen,

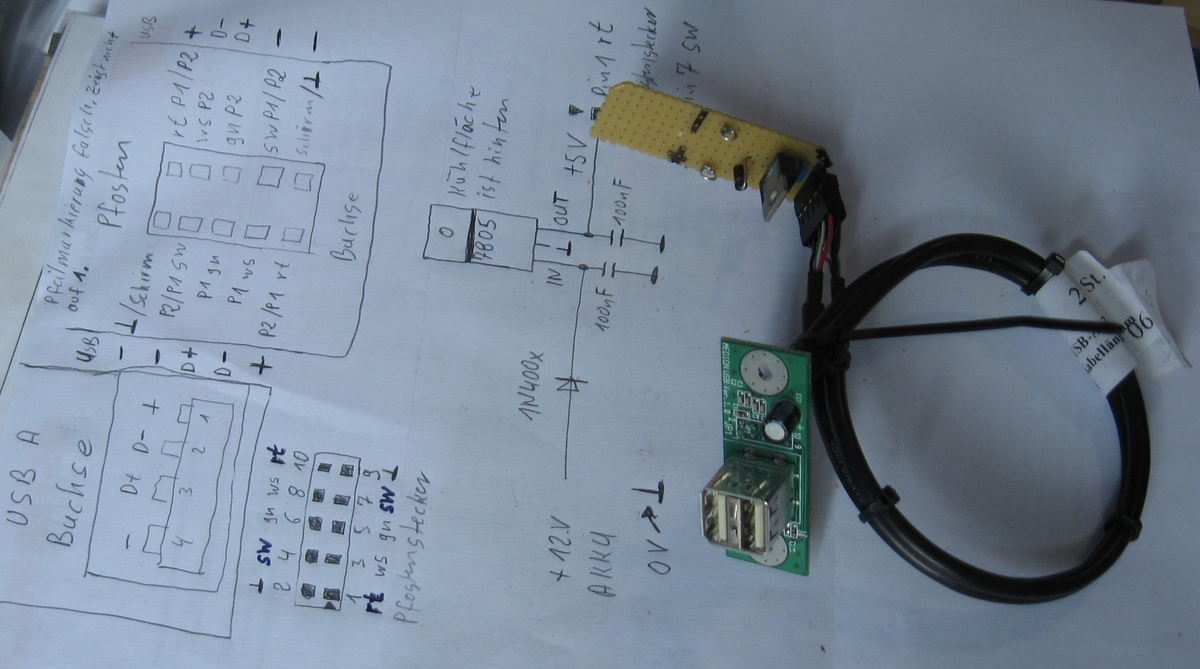

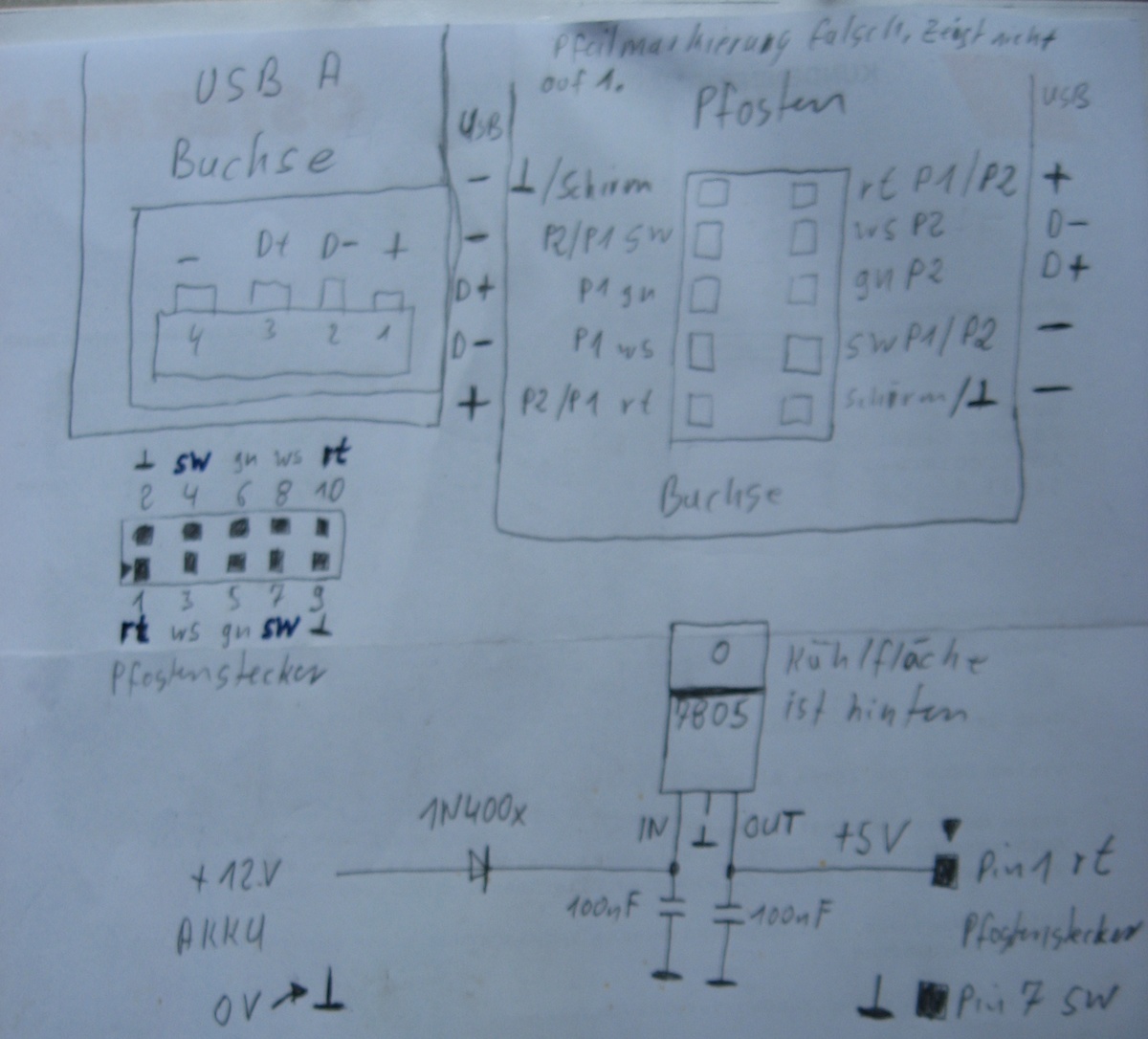

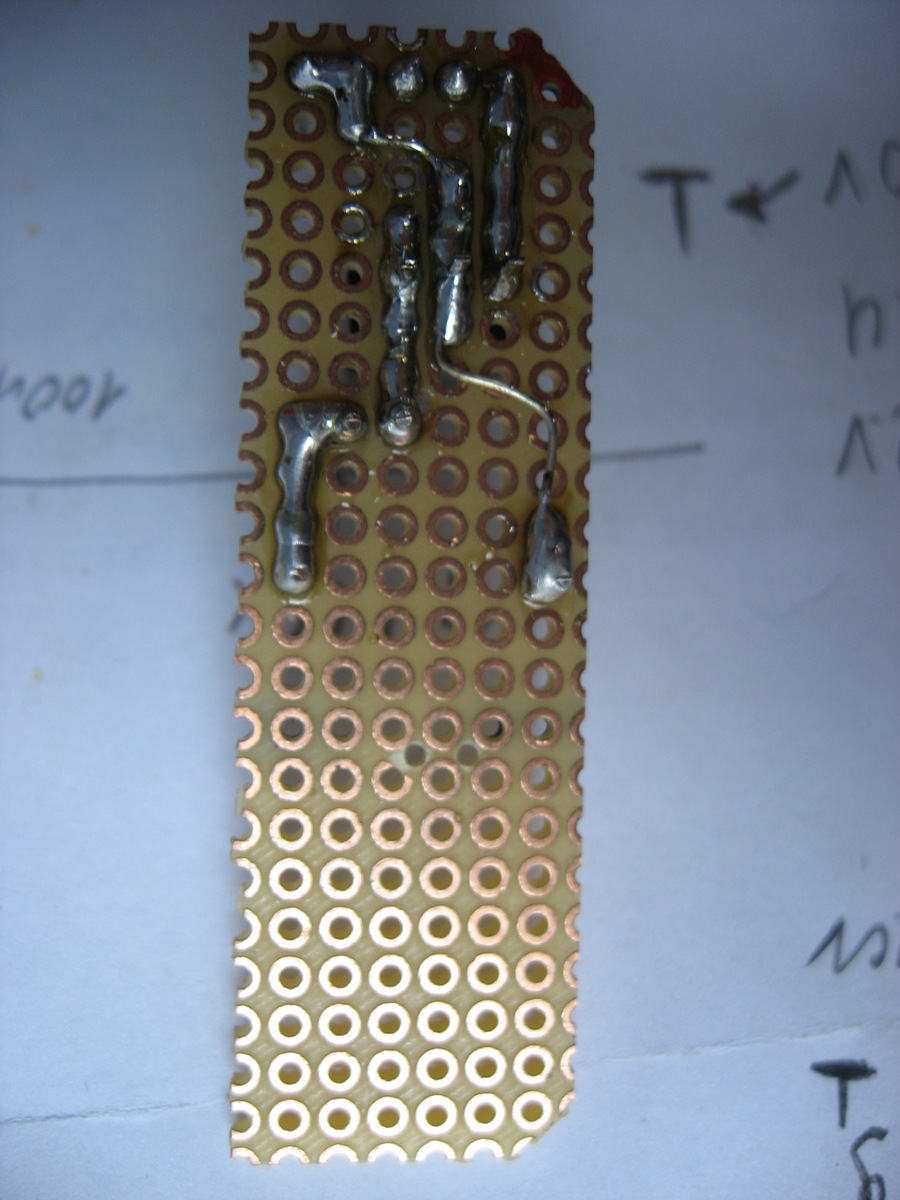

um diesen Stick draußen kalibrieren zu können und auch für stand alone
Anwendungen zu nutzen, habe ich mal diese einfache Schaltung gebastelt
um das Ding an einem 12V-Akku betreiben zu können.

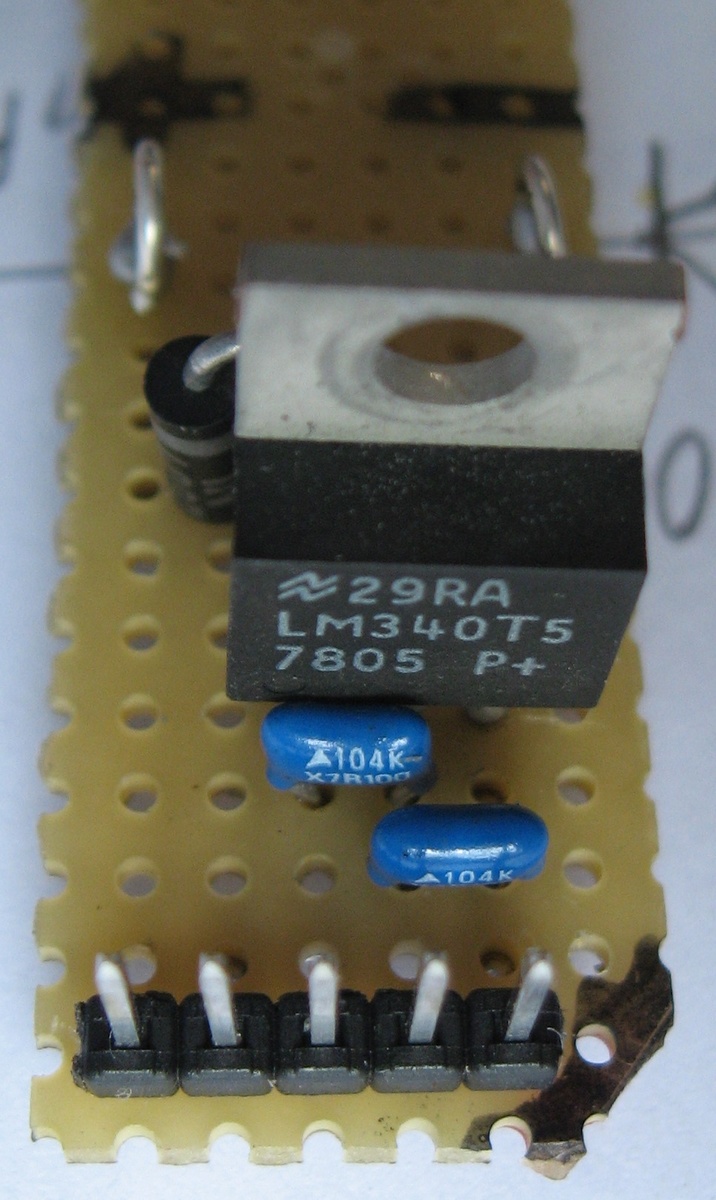

Da der Festspannungsregler ( 7805 ) an einem Akku hängt, habe ich keine
Pfufferkondensatoren verwendet ( ELKOs ), aber die beiden
obligatorischen KERKOs von 100nF zur Verbesserung der Regeleigenschaften
dieses ICs.

Die Verpolungsschutzdiode ( Dummheitsdiode ) habe ich natürlich auch
verbaut ;-). Wenn ihr also an eurer USB-A Buchse an Pin 1 die +5V
gegenüber dem Pin 4  0V messt, habt ihr alles richtig gemacht. Denkt
aber daran, das dafür die Meßstrippen in den richtigen Buchsen im
Meßgerätt stecken müssen ;-)

http://static.giga.de/wp-content/uploads/2014/11/usb-steckerbelegung.png

Wäre schön, wenn mal jedmand was zum stand alone Betrieb schreiben
könnte. Wie lange kann man z.B. im Minutentakt aufzeichnen ?
Komme leider in nächster Zeit nicht selbst dazu.

Habe gerade gesehen, das ein Foto unschön auf dem Kopf steht, deshalb
noch mal.


Bernd_Stein

: Bearbeitet durch User
von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Angehängte Dateien:

Lesenswert?

Musste mir den USB-CO2-Stick von Velux ( Raumluftfühler XDE WG31011 )
für insgesamt 23,74€ kaufen, da mein Voltcraft eine zu alte Firmware
hat,
um damit " Stand alone " zu gehen.

Jetzt muss ich nur noch zwei Dinge herausfinden :

1. Wie kalibriere ich dieses Ding ohne PC, so das bei jedem Neustart
nicht die Momentane Umgebungsluft als " Grundwert " ( 450ppm ) benutzt
wird, sondern immer der Wert, den ich draußen " Stand alone " als
Referenz vorgeben will ?

2. Wie bekomme ich den USB-CO2-Stick zum Stand alone aufzeichnen ?

Habe einen Link gefunden, der wahrscheinlich das Datenblatt zum
verbauten VOC-Sensor enthält, das ich auch als Anhang beifüge.

https://blog.moneybag.de/luftqualitaets-sensor-voltcraft-co-20-ein-erfahrungsbericht/


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Bernd S. schrieb:
> 2. Wie bekomme ich den USB-CO2-Stick zum Stand alone aufzeichnen ?
>
Der Punkt scheint einfach zu sein. Lasse das Ding gerade draußen messen
- so hoffe ich. Und das sogar mit dem Voltcraft CO-20 USB-Stick. Es
stimmt also gar nicht, das ich damit nicht Stand alone loggen kann,
sondern der Parameter  ui16Startup Bits fehlt, was so glaube ich, das
Neukalibrieren bei "Power On", ein,- oder ausschaltet.

" The stick can record data when not enumerated (= connected to a power
source only).
This is enabled by setting the "knob" LogInterval to something else than
0.
If the knob "LogInterval" does not exist the stick does not support that
functionality. "

Support Tools => Edit knobs... Parameter LogInterval bei Min eine Zahl
von 1 bis 65535 eingeben ( Sekunden ), fertig.
Ist der Datenspeicher voll, wird er einfach mit den neuen Werten
überschrieben. Habe meinen mit Min = 1 laufen, was warscheinlich
bedeutet, das er jede Sekunde einen Datensatz abspeichert.

Ach so, die englischsprachige Beschreibung findet man in dem
engineering Textdokument in dem Verzeichnis in dem sich auch die
AirMonitor Anwendung befindet.

Bernd_Stein

: Bearbeitet durch User
von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Auch wenn es hier bis jetzt kaum einen interessiert, loggen geht ganz
einfach :

File => Erase Flash...
Support Tools => Edit knobs...

Beim Parameter LogInterval bei Min ( doppelklicken ) seine Zeit
eingeben ( 1 bis 65535 ) Enter betätigen bzw. OK-Button doppelklicken.
Stick herausziehen.

Nach dem Stand Alone Betrieb :

File => Pause, dann wieder File => Download Flash. Endzeit des Logsatzes
eingeben oder das Vorgegebene nehmen. Jetzt muss man sehen, wie die 525
Datensätze heraufgezählt bzw. downgeloaded werden.

Ich hatte 1s genommen und konnte damit auf der Zeitleiste eine Zeit von
84 Minuten erreichen.


Hoffe trotzdem, das es für einige von den Mitlesenden eine Hilfe ist.


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Angehängte Dateien:

Lesenswert?

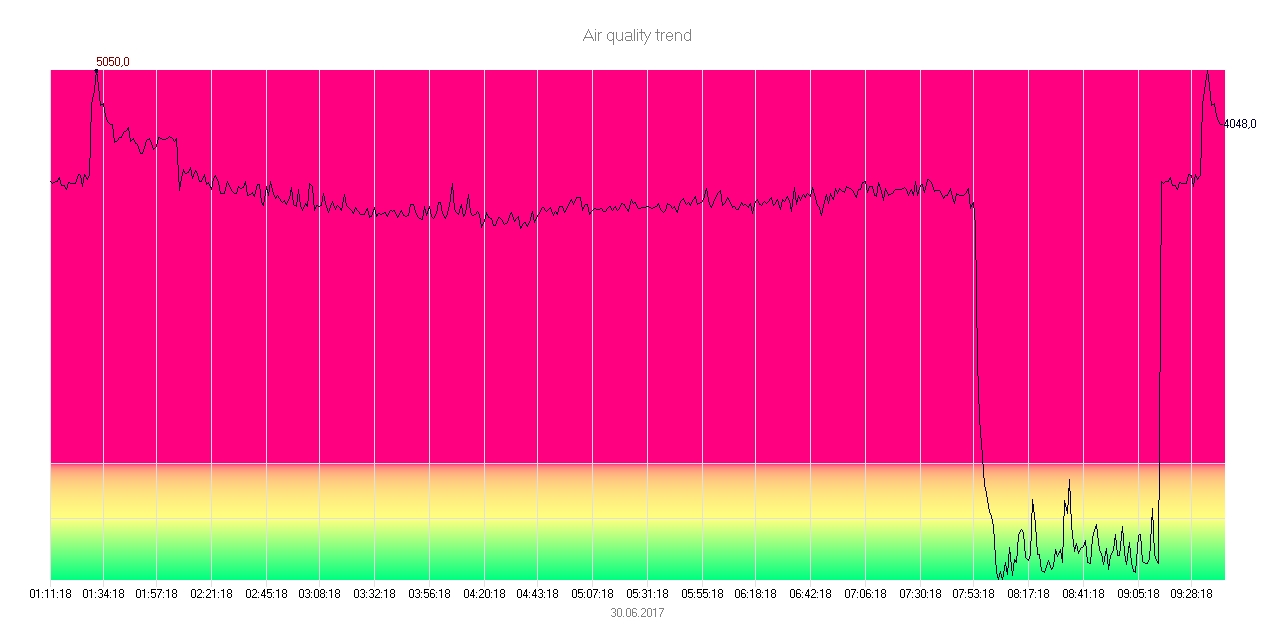

Ich mal eine Stand Alone 8 Stunden Aufzeichnung im Schlafzimmer bei
geschlossenem Fenster gemacht. Gegen ca. 08:00 Uhr bis 09:15 Uhr sieht
man die Verhältnisse, als das Fenster zum Lüften geöffnet wurde. In der
Nacht waren also die relativen Werte bei ca. 3800ppm bis 4000ppm
ziemlich konstant.

Man darf nicht Vergessen, das das Ding nur Relativmessungen macht.
Ich weiß leider immer noch nicht, ob das mit dem einmaligen
Kalibrieren (  ui16Startup Bits ) hingehauen hat. Denn jetzt beim
Auslesen steht Value wieder auf 1.

Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Angehängte Dateien:

Lesenswert?

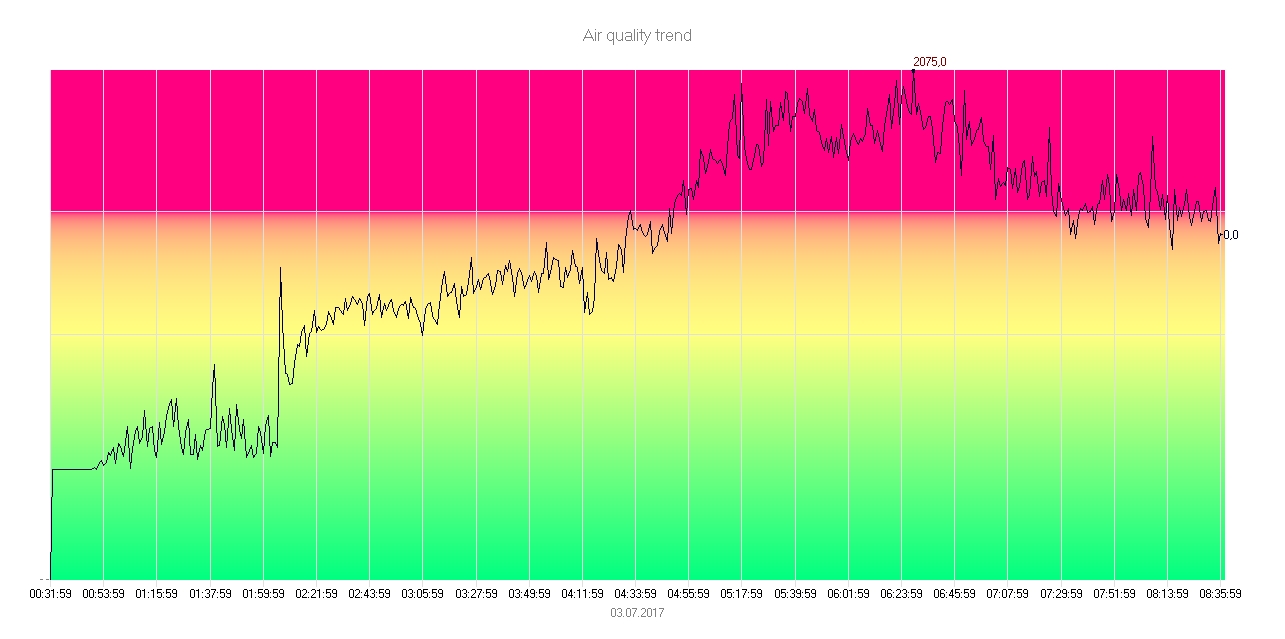

Hier das Ergebnis bei Rollos ganz geschlossen und Fenster auf Kippe.

Ca. 0:32 Uhr - 0:50 Uhr sind die Werte gut ( 450ppm ). Danach bis ca.
2:00 Uhr in Grenzen 450 bis 700ppm. Darauf ist eine kontinuierliche
Steigerung zu sehen die ab ca. 4:50 Uhr in den roten Bereich eintritt (
800 - 1500ppm ).
Dieser Bereich führt Werte von 1500ppm bis maximal 2075ppm auf. Ab ca.
7:30 Uhr bis zum Schluß 8:30 Uhr sind die Werte im Rot-Gelb-Bereich
angesiedelt mit ca. 1400ppm bis 1500ppm.

Also schon mal besser, obwohl das Rollo ganz geschlossen war. Der nächte
Versuch wird bei Rollo geschlossen aber mit Luftschlitzen gemessen.


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Angehängte Dateien:

Lesenswert?

Habs doch anders gemacht. Rollo hoch und Fenster auf kipp.
Bin irgendwann kurz nach 23:00 Uhr zu Bett und ca. ab da ( 23:30 bis
03:00 Uhr ), waren die Werte zwischen 700 und 800ppm. Danach, also für
die restlichen über drei Stunden waren die Messergebnisse bei 900 -
1000ppm.


Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Angehängte Dateien:

Lesenswert?

Messung bei Rollo unten, aber Schlitze frei und Fenster auf Kipp.
Bin wieder kurz nach 23:00 Uhr zu Bett gegangen, aber dieser Beginn ist
nicht mit Aufgezeichnet, da ja ca. etwas über acht Stunden aufgezeichnet
wird.

Ab ca. 0:40 Uhr bis zu dem Zeitpunkt wo ich aufgestanden bin und
lüftete, sieht man Werte von ca. 1000 bis 1200ppm, die dann durch das
Lüften um die 500ppm absinken.


Bernd_Stein

von Luki Himmelgeher (Gast)


Lesenswert?

Hallo Zusammen

Da mein USB Stick noch über eine alte Firmware verfügt und ich erne die
beschriebene Option ui16StartupBits=0 nutzen möchte, bin ich auf der
suche nach der aktuellen Firmware 1.12p5 $Revision 346.

Kann mir diese bitte jemand zur Verfügung stellen. Der Hersteller stellt
sich hier leider quer.

Besten Dank.

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Luki Himmelgeher schrieb:
> ... bin ich auf der
> suche nach der aktuellen Firmware 1.12p5 $Revision 346.
>
> Kann mir diese bitte jemand zur Verfügung stellen. Der Hersteller stellt
> sich hier leider quer.
>
Tja, ich wüsste auch nicht wie man die Firmware kommt, dürfte auch so
etwas wie ein Firmengeheimnis sein.

Das beste ist, du machst es wie ich :

Beitrag "Velux Raumluftfühler XDE WG31011"

Bernd_Stein

von Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)


Lesenswert?

Der CCS811 ist evtl. eine Alternative zum AS-MLV-P2 sensor.

Hier noch weiterer Sensoren :

TSL2581FN -> Lichtsensor

YF-S201C  -> Durchflusssensor


Bernd_Stein

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
