Hallo, ich möchte auf einer Platine eine Art Status-anzeige haben. Deshalb suche ich so ganz kleine 7-Segmentanzeigen. Diese (siehe Bild bei C 158798) hat 9mm Ziffernhöhe und ist 7,5 x 14mm gross. Das ist mir immer noch zu gross. Gibt es keine kleineren? Ich finde irgendwie nix gescheites. Wer kann helfen?
Angehängte Dateien:
-
12 KB
:
Verschoben durch User
7 mm gibt es noch, mit "Zick-Zack" Pins (breiter und weniger hoch als die abgebildete) z.B. Temic, oder die abgebildete Bauform in noch kleiner, von Avago. Letztere sind recht selten. Es gibt aber auch SMD-Siebensegmentanzeigen. Und wie wär's mit einem Viererblock?
Sebastian schrieb: > weniger hoch als die abgebildete höhe ist nicht das Problem, nur die Grundfläche die das auf der Platine braucht. SMD nicht so gerne.
Alten Taschenrechner aus den 1970ern mit LED-Display schlachten. http://cgi.ebay.de/Taschenrechner-Texas-Instruments-TI-1450-70er-Jahre-/330545666214?pt=DE_Technik_B%C3%BCrotechnik_Taschen_Tischrechner&hash=item4cf60e98a6
Soll das mehrstellig sein, oder eine einzelne Ziffer? Es gibt teilweise alphanumerische Anzeigen, die kleiner sind als die meisten Ziffernanzeigen, aber oftmals wesentlich teurer (z.B. SLx2016).

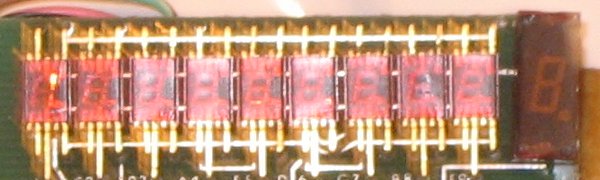

Übrigens: Bei manchen alten Taschenrechnern (z.B. der alten TI-30 Version mit Leuchtanzeige) ist das Display aufgebondet und nicht entfernbar, bei anderen ist es tatsächlich ein separates Modul.
Angehängte Dateien:
-
650 KB

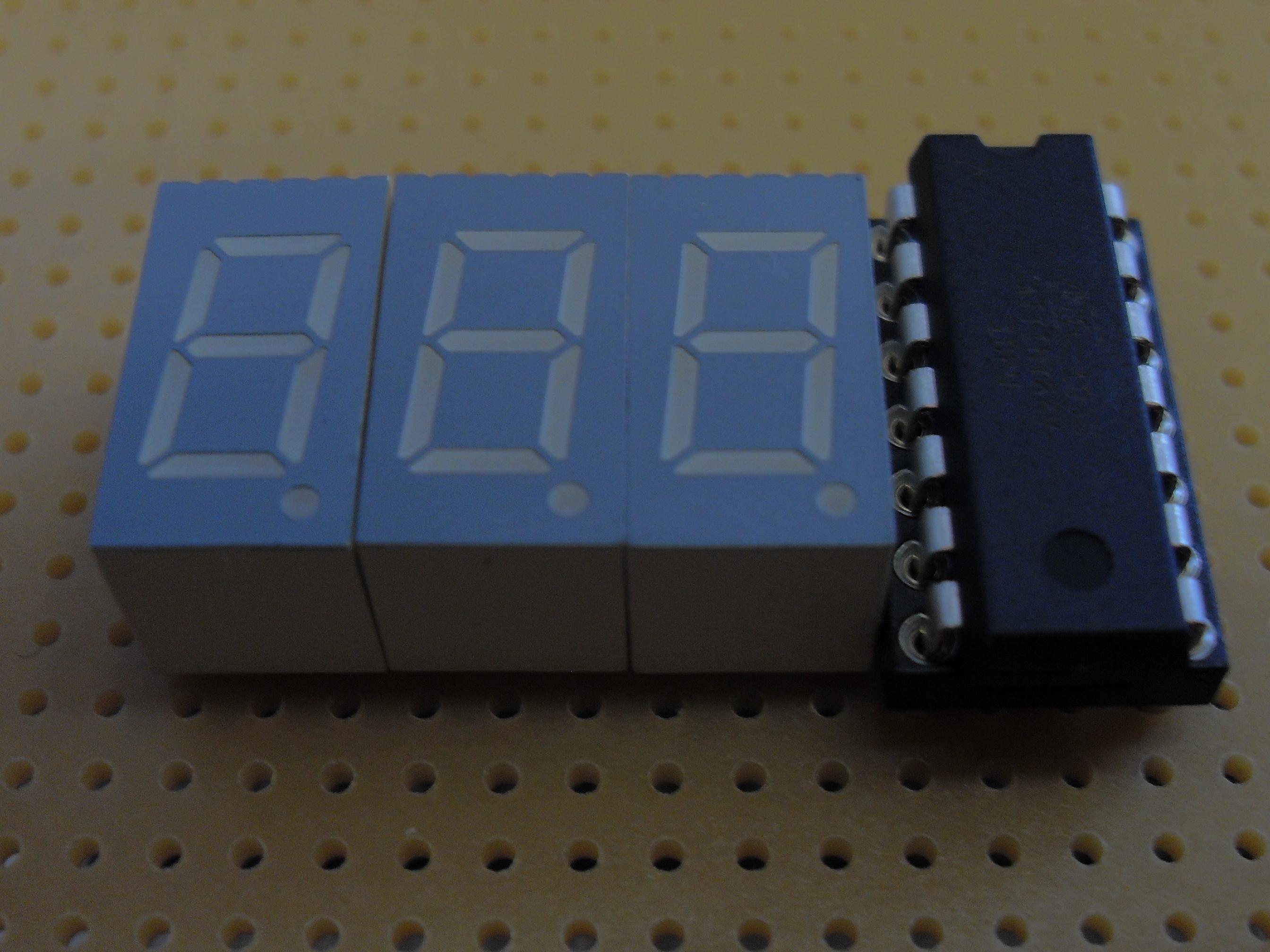

Hallo, rechts auf dem Bild ist eine SC39-11, die ist dir wahrscheinlich noch zu groß. Links daneben sind zwei LTS2801, die haben nur 7mm Ziffernhöhe. Wenn es noch kleiner werden soll und doch SMD sein darf, sind die daneben mit 5mm Displayhöhe doch interessant, oder? (Hersteller ist glaube ich Kingbright) Die Anzeigen in der oberen Zeile liegen dann mit den Abmessungen dazwischen Gruß, Thomas
5.08mm http://www.nicomatic.co.uk/pages/products/optos/smd%207%20segments/0.2%205.08mm%20Triple.pdf T013K 5mm rot MAN3 3mm http://www.decadecounter.com/vta/tubepage.php?item=33 vor allem als MAN3a http://www.decadecounter.com/vta/storepage.php?item=8
Hi, ich hatte mal ganz kleine 7-Segmentanzeigen. Ca. 5mm breit 13mm hoch. 5 x 2 Anschlüsse im 2,54mm Raster. Aber das war noch zu Völkner Zeiten... :-( seuftz schnüff heul
Hallo Bastelmaus, bitte auch mal auf die Anfragen der Poster antworten. Was willst denn nun eigentlich haben? Worauf kommt es an? Wieviel Stellen? Sonst vielleicht Conrad: 163708 Gruß, H.
...oder guck mal hier unter Displays: http://www.second-re-use.com/ www.edel-schrott.de ist umgezogen... H.
Ich hab so DIP-Module mit vier mal 5x7-LED-Matrix drin, zeigt also 4 Digits an. Sind rot. http://www.hparchive.com/PARTS/HP-Displays-HDSP-2010.pdf
Hannes schrieb: > Hallo Bastelmaus, > > bitte auch mal auf die Anfragen der Poster antworten. Was willst denn > nun eigentlich haben? Worauf kommt es an? Wieviel Stellen? Ja, sorry war schwer beschäftigt... Ich habe eine 7-Segment-Anzeige die ist 7,5 x 14 mm. (SA36-11SWRA) Mir reicht ein Digit. Früher gab es mal welche so 5-6mm Ziffernhöhe. Baugröße so 5 x 10 mm. Nur 8 Anschlüsse, also keinen Dezimalpunkt. Wer stellt überhaupt solche Anzeige her? Bei Kingbright und Liteon finde ich da nix wirklich kleines.
Bastelmaus schrieb: > Baugröße so 5 x 10 mm. Mit 0402-SMD-LEDs kannst Du noch kleinere Segmente aufbauen. Da brauchst Du aber eine ruhige Hand ;-)
Liteon: LTS2801 (wie oben bereits genannt) ebay: http://cgi.ebay.de/50-PCS-P-N-LTS2801AHG-05-LITE-ON-7-SEGMENT-LED-DISPLAY-/250357563843?pt=LH_DefaultDomain_0&hash=item3a4a7941c3 Ziffernhöhe 7mm TDSR 0750 / 0760 TDSO 1150 / 1160 TDSY 1150 / 1160 TDSG 1150 / 1160 https://www.distrelec.de/ishop/Datasheets/xrTDSR07-10-13.pdf Ziffernhöhe 7mm H.

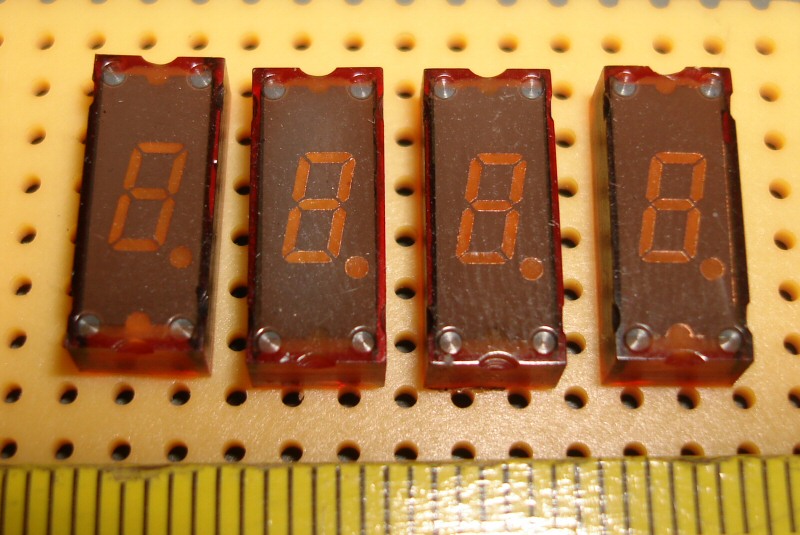

Ich habe hier dieses Viererpack in meinen Vorräten. Das ist das kleinste, was mir bislang untergekommen ist. Diese Teile sind echt antik, funktionieren aber. Hersteller: Keine Ahnung. Im Standard-Lochraster sind sie leider nicht nahtlos anreihbar - irgendwie fehlen da ein paar Zehntel. fchk
Ich hab hier HDN1075O. Low Current. Gehäuse: 7,5x10mm (BxL) Ziffernhöhe 7mm
Hallo Bastelmaus,
von mir kannst du ein paar Liteon LTS2801AC-04 bekommen, Farbe grün,
Ziffernhöhe 7mm, Gehäusemaße 10mm x 8mm, sehr seltsame Pinbelegung:
x x x
x x
x x
x x x
Viele Grüße
Roland
Angehängte Dateien:
-
29 KB

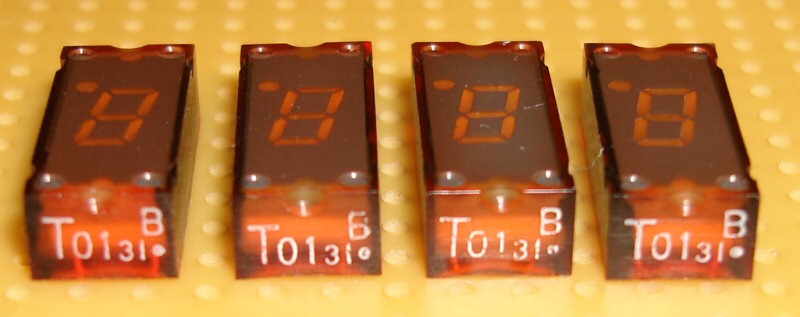

> Ich habe hier dieses Viererpack in meinen Vorräten. Hab ich auch... > Das ist das kleinste, was mir bislang untergekommen ist. Ätsch :-) > Diese Teile sind echt antik, funktionieren aber. Die T013 sind geil, schöne rote 530nm HeNe-Laser-Farbe. Die MAN3a jedoch 680nm dunkelrot, brauchen satte 10mA pro Segement für leidliches Licht > Hersteller: Keine Ahnung. Ich glaube Toshiba.
MaWin schrieb: > schöne rote 530nm HeNe-Laser-Farbe. 630. MaWin schrieb: > Ich glaube Toshiba. Glaube ich auch. Das große T findet man auch auf LWL-Komponenten von Toshiba.
Angehängte Dateien:
-
410 KB

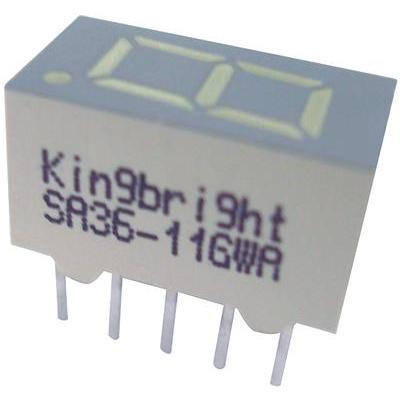

Das sind die 7-Segment-Anzeigen, die ich jetzt bei C gekauft habe.
ich benutze gerne z.b. blaue anzeigen, http://www.lc-led.com/ die sind zwar genau so wie die deine 7,5 x 14mm dafür aber in 6 farben verfügbar.
> 630. Richtig. > No Toshiba, its a Monsanto MAN3M. Nö. http://www.ciel-electronique.com/electronique/en/MAN3M//Semiconductors/MAN3M_Readout.html Die 3 sagt ja schon 3mm, doch die T013 hat 5mm
Hallo fchk, wären die Anzeigen denn noch zum Verkauf vorgesehen? Bin auf der Suche nach genau diesen. War anno 1973 mein erstes Platinen-Ätzprojekt... :o) VG Chris
