Suche Directional Coupler für 9GHz

[Antennenfreund (Gast)]

Hallo,
ich will ein Meßgerät für SWR bei 9GHz aufbauen.
Jetzt suche ich einen paasenden Directional Coupler für 9GHz.

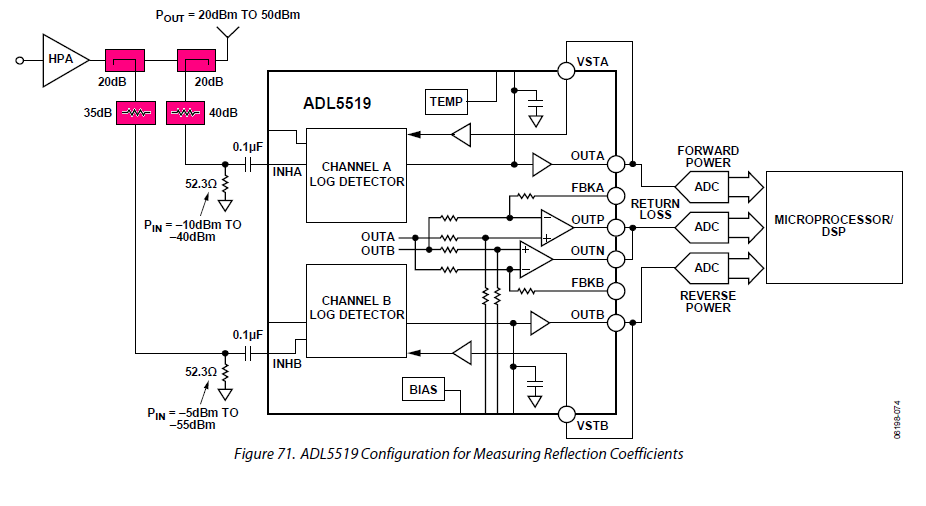

(Habe ich im Bild rot-violett angemalt)
Leider finde ich bei Mini-Circuits nichts passendes das bis 9GHz geht.
:-(
Ach ja, Abschwächer suche ich auch noch  :-)

Wo kann ich noch suchen?

[Andreas (Gast)]

Hallo,

z.B. Narda  stellt solche Koppler her.

Gruß
Andreas

[Purzel H. (hacky)]

Wir verwenden auch Narda Koppler, die sind kompakt.. Wenn man nur mehr
Platz hat und sowas selbst bauen will, dann ist ein Koppler im
Wesentlichen eine parallele Leiterbahn zum Signalpfad. Fuer die richtige
Dimensionierung muesste man mal eine Simulation laufenlassen. Die waere
dann schon teurer wie ein gekaufter Koppler nehm ich an.

[Antennenfreund (Gast)]

Andreas schrieb:
> Hallo,
>
> z.B. Narda  stellt solche Koppler her.
>
> Gruß
> Andreas

Danke.

Wenn ich's genau überlege, was ich eigentlich brauche ist ein
SWR-Meßgerät für 9GHz, 20W. Kann mir da jemand was empfehlen?

[Silvio K. (exh)]

Erzeugst du die 20 Watt mit einer Röhre? Würde mich brennend
interessieren.

Silvio

[branadic (Gast)]

Hi,

ein Koppler für 9.25GHz findet sich komplett beschrieben in der
Diplomarbeit "Entwurf und Aufbau eines PLL-Oszillators bei 10GHz und
Vergleich mit Frequenzvervielfacher" ab Seite 57:

https://deki.mpifr-bonn.mpg.de/@api/deki/files/849/=ElDiplomarbeitPLL_Oszillator.pdf

Vielleicht hilfreich?

branadic

[Antennenfreund (Gast)]

Silvio K. schrieb:
> Erzeugst du die 20 Watt mit einer Röhre? Würde mich brennend
> interessieren.
>
> Silvio

Sorry, die 20 Watt sind doch nur 4 Watt. Ich hatte das Geraffel selber
noch nicht gesehen. Es ist ein KU PA 092X von Kuhne.

branadic (Gast) schrieb:
>Hi,
>
>ein Koppler für 9.25GHz findet sich komplett beschrieben in der
>Diplomarbeit "Entwurf und Aufbau eines PLL-Oszillators bei 10GHz und
>Vergleich mit Frequenzvervielfacher" ab Seite 57:
>
>https://deki.mpifr-bonn.mpg.de/@api/deki/files/849...
>
>Vielleicht hilfreich?
>
>branadic

Sehr gute Diplomarbeit! :-)
Ein kleiner Wald wurde abgeholzt damit ich es ausdrucken konnte ;-)
Aber ich suche eher einen fertigen Richtkoppler mit SMA-Anschlüssen.
Bzw. ein fertiges Stehwellenmeßgerät für 9GHz.

[Silvio K. (exh)]

Antennenfreund schrieb:
> Es ist ein KU PA 092X von Kuhne.

Danke für die Information, ein Verstärker auf GaAs-Basis.
Wie teuer ist so etwas? Ein Kollege versucht sich übrigens auf 10 GHz
und bei 10 Watt. Ist da ein Markt da, bzw. was ist bei 9 GHz?

Gruß

Silvio

[Andreas (Gast)]

Silvio K. schrieb:
> Antennenfreund schrieb:
>> Es ist ein KU PA 092X von Kuhne.
>
> Danke für die Information, ein Verstärker auf GaAs-Basis.
> Wie teuer ist so etwas? Ein Kollege versucht sich übrigens auf 10 GHz
> und bei 10 Watt. Ist da ein Markt da, bzw. was ist bei 9 GHz?
>
> Gruß
>
> Silvio


Preise für den Amateurfunkbereich:

http://www.dk2fd.de/100000/1150000.htm

www.dg0ve.de

http://www.kuhne-electronic.de/

Gruß Andreas

[Antennenfreund (Gast)]

Habe bis jetzt nix gefunden.
Ist da niemand, der Lust hat, mir sowas für einen guten Preis zu
verkaufen?

[Christoph db1uq K. (christoph_kessler)]

Es gibt einfache Koppler, meistens nur für eine Oktave und mit
schlechteren Daten, und dann die großen Messkoppler. Beides findet man
bei Gebrauchtgerätehändlern, "Surplus". Such mal bei Rosenkranz, Helmut
Singer und ähnlichen.

Der britische Händler "sinequanon" ist auch auf deutschen Flohmärkten,
z.B. in Bensheim anwesend:
http://stores.ebay.co.uk/Sinequanon-Surplus-Electronics/Test-Equipment-/_i.html?rt=nc&_fsub=4741871&_sid=142344093&_trksid=p4634.c0.m14.l1513&_pgn=2

hier z. B. ein Breitbandrichtkoppler von Krytar 0,5-18 GHz, kostet aber
auch 135 Pfund, oder in SMA ohne Herstellername 50 Pfund 9 kHz - 13 GHz.
Die Preise sind in den letzten Jahren stark gefallen, aber mit dieser
Größenordnung muß man bei Messrichtkopplern immer noch rechnen.

Bei Rosenkranz gibts mehrere Richtkoppler um 300 Euro
Singer hat z.B. Narda 3004-20 (4 - 10 GHz) für 208,25 €
MBMT Produktgruppe "Microwave" z.B. auch Narda-Teile, Preise auf Anfrage

[Andreas (Gast)]

Antennenfreund schrieb:
> Habe bis jetzt nix gefunden.
> Ist da niemand, der Lust hat, mir sowas für einen guten Preis zu
> verkaufen?

Kommerzielle HF-Technik hat halt seinen Preis,
einige Surplus-Händler hat Christoph Kessler schon genannt

Es gibt noch

http://www.mbmt.com/

oder

http://www.htb-elektronik.com/

Gruß Andreas

[Antennenfreund (Gast)]

Andreas schrieb:
> Kommerzielle HF-Technik hat halt seinen Preis,

Ist alles im hochpreisigen Segment,
kommt mir garnicht auf 100€ mehr oder weniger an.
