Was ist eigentlich der Unterschied zwischen einem Schrittmotor und einem Servo? Ausgehend von diesem Artikel http://heise.de/-1326885 Kam im Heiseforum die Frage auf, was denn nun in Festplatten eingebaut ist.
heinrich schrieb: > Kam im Heiseforum die Frage auf, was denn nun in Festplatten eingebaut > ist. Ein Teil der Frage läßt sich schon durch Lesen des Artikels beantworten. ("...wie sie auch in Servomotoren von Festplatten zum Einsatz kommen.")
> Ein Teil der Frage läßt sich schon durch Lesen des Artikels beantworten. > ("...wie sie auch in Servomotoren von Festplatten zum Einsatz kommen.") Im beschriebenen Heiseforum wurde das aber angezweifelt. Deswegen auch meine Frage hier!
Aus jedem beliebigen Motor wird ein Servomotor, wenn man irgendeine Art von Regelung dazubaut...
ein schrittmotor ist mechanisch anders aufgebaus als ein servomotor. ein servomotor ist eigentlich ein drehstrommotor (in der industrie)noch ein wegaufnehmer angebaut ist. der servomotor wird über einen frequenzumrichter angesteuert.
heinrich schrieb: > Im beschriebenen Heiseforum wurde das aber angezweifelt. Deswegen auch > meine Frage hier! AFAIK benutzen Festplatten für die Kopfposition Servomotoren, so dass über eine Regelschleife die Spur gehalten werden kann. Bei Floppy-Laufwerken waren immer Stepper drin.
Hi >AFAIK benutzen Festplatten für die Kopfposition Servomotoren, so dass >über eine Regelschleife die Spur gehalten werden kann. Also ich kenne noch Festplatten mit Schrittmotor zur Kopfpositionierung. MfG Spess
spess53 schrieb: > Hi > >>AFAIK benutzen Festplatten für die Kopfposition Servomotoren, so dass >>über eine Regelschleife die Spur gehalten werden kann. > > Also ich kenne noch Festplatten mit Schrittmotor zur Kopfpositionierung. Und ich kenne noch Festplattenlaufwerke mit Linearmotoren (Transrapid) zur Positionierung des Schreib-Lese-Kopfes (19" DEC RK05 2,5MB je 12" Scheibe ?) ;-)
Servos sind nichts anderes als Stellantriebe, die ihre Position auf eine von woanders vorgegebene Position regeln. Z.B. im Flugzeigmodell die Ruderklappe nach der Position des Knüppels der Fernbedienung, oder im Industrieroboter den Arm nach der Position im Steuerprogramm oder eben bei der Festplatte den Kopf auf die vom Computer genannte Spur. Infofern sind Festplatten-Kopfantriebe Servos, sie werden durch die Daten der gelesenen Spur geregelt und auf genau dieser Spur nachgeführt. Aber es sind keine Schrittmotoren, schon seit 25 Jahren nicht mehr, es sind sogenannte Voice Coil Antriebe, also Spule und Magnet die sich anziehen, damit es schnell geht. Schrittmotoren zur Kopfpositionierung waren in Floppylaufwerken üblich, und in den allerersten Festplatten, haben sich dort aber als unzureichend herausgestellt weil sie nicht nachregeln könne während die Platte sich "eiernd" dreht. In der Industrie gibt es aber Servoantreibe die ihre Bewegung mit Schrittmotoren durchführen, allerdings sind die selten weil es nicht viel Sinn macht, eine nachgemessene Position mit einem Antrieb anzufahren der eigentlich keine Nachmessung braucht um zu bestimmen wo er ist. Schrittmotore sind gross, langsam und teuer, dann will man wenigstens ihren Vorteil, daß sie n Schritte fahren können, auch nutzen, sonst braucht man sie nicht.
Hallo MaWin! > In der Industrie gibt es aber Servoantreibe die ihre Bewegung mit > Schrittmotoren durchführen, allerdings sind die selten weil es nicht > viel Sinn macht, eine nachgemessene Position mit einem Antrieb > anzufahren der eigentlich keine Nachmessung braucht um zu bestimmen wo > er ist. Sobald jemand mit dem Schlagwort energieeffizienz kommt, sieht das anders aus ;) > Schrittmotore sind gross, langsam und teuer, dann will man wenigstens > ihren Vorteil, daß sie n Schritte fahren können, auch nutzen, sonst > braucht man sie nicht. Im Vergleich zu industriellen synchron Servos sind Schrittmotoren klein und billig. Und sebst mit Encoder und entsprechendem Treiber sind sie noch deutlich billiger als das was Siemens, Bosch Rexroth und Co so im Programm haben. Allerdings auch um mindestens eine Größenordnung schwächer. Aber in vielen Hilfsantrieben spielt das keine große Rolle. Mit freundlichen Grüßen Thorsten Ostermann
Thorsten Ostermann schrieb: > Und sebst mit Encoder und entsprechendem Treiber sind sie > noch deutlich billiger als das was Siemens, Bosch Rexroth und Co so im > Programm haben. Allerdings auch um mindestens eine Größenordnung > schwächer. Du solltest ja auch nicht Äpfel mit Wassermelonen vergleichen. Im Prinzip wurde schon alles gesagt: Servos sind geregelt, das heisst der Sollwert mit einem gemessenen Istwert verglichen und solange nachgeregelt bis Istwert = Sollwert ist. (Abzüglich Messungenauigkeit) Ein Schrittmotor entspricht einer Steuerung. Man gibt einen Wert vor und hofft, daß Elektronik und Mechanik hinreichend genau sind daß der Wert auch erreicht wird.
> Im Vergleich zu industriellen synchron Servos sind > Schrittmotoren klein und billig. Im Vergleich zu Lastwagen sind PKWs klein leicht und billig, aber eben in einer anderen Leistungsklasse. Industrieservos sind kräftig und halten lange, darauf muss man beim Vergleich beispielsweise mit Modellbauservos achten.
Hallo Udo! Das Problem ist, dass die Begrifflichkeiten vielen nicht bekannt sind. Jeder versteht unter Servo etwas anders. Auch einen Servomotor kann man gesteuert betreiben (U/f-Betrieb). Man müsste also eigentlich sagen, ob man steuern oder regeln will... Mit freundlichen Grüßen Thorsten Ostermann
dima schrieb: > ein servomotor ist eigentlich ein drehstrommotor Blödfug. Auch ein Schrittmotor kann geregelt betrieben werden und ist dann ebenso ein Servo. http://de.wikipedia.org/wiki/Servomotor Ansonsten werden in Festplatten bürstenlose Gleichstrommotore verwendet, für die Kopfbewegung eine simple Spule mit starkem Magned daneben. Typisch Heise eben, allerhand lustiges von Leuten, die keine Ahnung haben. "ein Servo hat ein Getriebe", "Schrittmotore zur Kopfbewegung", "ein Motor muss sich drehen um so genannt werden zu dürfen", etc. pp.
Schrittmotore werden seit etwa der ersten Hälfte der 90er Jahre des vergangenen Jahrhunderts nicht mehr für die Kopfpositionierung von Festplattenlaufwerken verwendet. Stattdessen kommen sogenannte Linearantriebe zum Einsatz, die aus einer in einem starken Permanentmagnetfeld befindlichen stromdurchflossenen Luftspule bestehen. Diese Antriebe sind auch dann Linearantriebe, wenn die letztendlich durchgeführte Bewegung ein Kreisbahnausschnitt ist.
Angehängte Dateien:
-
100 KB -
91 KB

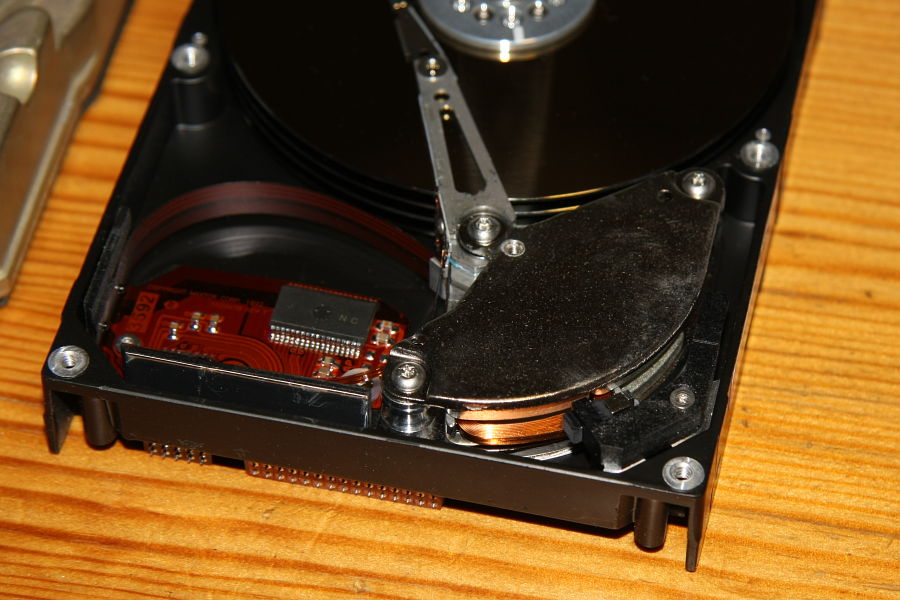

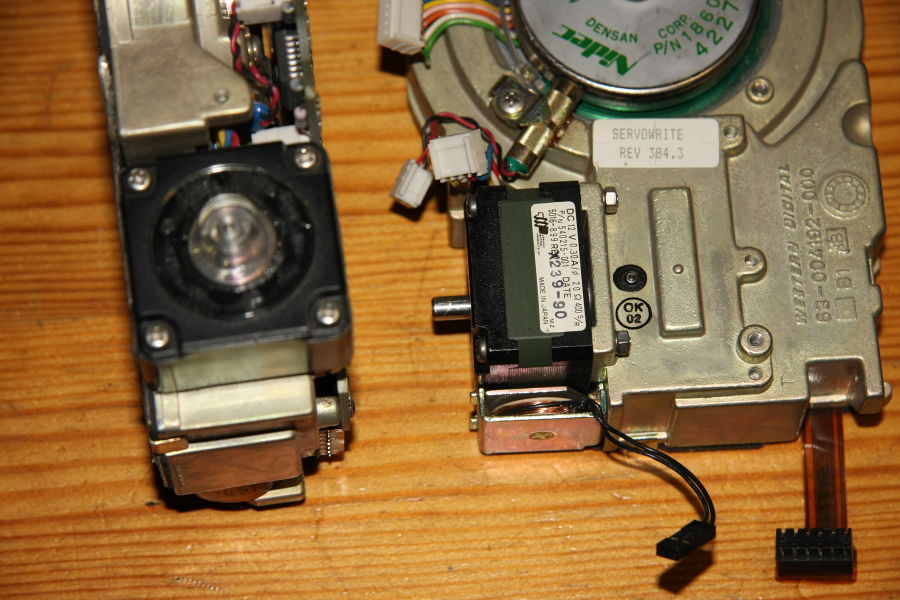

Hier mal jeweils ein Bild von einer Festplatte mit Stepper (Western Digital, 40MB) und einer mit Linearmotor/voice coil (Western Digital, 540MB) Gruß Jobst
Andreas K. schrieb: > Aus jedem beliebigen Motor wird ein Servomotor, wenn man irgendeine Art > von Regelung dazubaut... Wolltest Du einen Clouwn-Erwerbschein. Den hasste damit!
MaWin schrieb: > Servos sind nichts anderes als Stellantriebe, die ihre Position auf eine > von woanders vorgegebene Position regeln. Falsch, Thema verkannt!
Es ist halt son komischer Begriff. Alle reden beim Auto von "Servolenkung" und keiner weiss , dass "Servo" von Kellner und Servieren kommt. In meinem Lieblingsrestaurant habe ich meinen Servokellner, der mehr oder weniger freiwillig dafür sorgt, dass alles so ist wie es mir wünsche, ohne dass ich etwas tun muss. wenn mein Kellner nun ein Stepper wäre, würde ich mich zunächst wundern. Nach einem Gespräch mit seinem Boss wäre das aber wieder klar. "Er serviert mir, wenn auch im Einzelschrittmodus" Gruss Klaus
Klaus De lisson schrieb: > Nach einem Gespräch mit seinem Boss wäre das aber wieder klar. > "Er serviert mir, wenn auch im Einzelschrittmodus" Zeige ihm den 1/8 Schtrittmodus. ;)
M. W. schrieb: > Zeige ihm den 1/8 Schtrittmodus. ;) Prima Bemerkung. Das hebe ich mir auf für den Tag, wo ich einen Tänzer benötige. klaus
In Festplatten sind doch diese 3 Poligen BLDC-Motoren drin oder 4 Polige Schrittmotoren. Der Arm wird über so einen komischen Linearmotor bewegt ... will mal wissen wie die das machen. ... weiß jemand wie ich den Arm (hab hier noch zwei rumzuliegen) ansteuern kann?
WTF gehtn hier ab? es wird ne Frage über Festplattenmotoren gestellt und auf einmal wird über Industrieantriebe von Bosch Rexroth diskutiert? Ganz schön viele trolle hier. Zurück zum Thema: Festplatten haben zwei Antriebe...einer für die Scheiben, die sich drehen müssen und einer für den Lesekopf. Die Scheiben haben einen BLDC-Motor (der sich auch aus Jux und Tollerei als miserabel aufgelöster Schrittmotor betreiben lässt, worauf er aber nicht ausgelegt ist) Die BLDCs sind immer 3-phasen Motoren, die 4-poligen haben eine gemeinsame Masse, die 3-poligen haben keine. Die Leseköpfe werden bei aktuelleren Festplatten über eine Spule zwischen zwei Magneten angetrieben. Dafür wird, nach meinen logischen Überlegungen, auf der Spule ein bestimmtest Magnetfeld erzeugt, welches mit dem der zwei Festmagneten interagiert und somit den Lesearm bewegt. Die platten, in denen Stepper für die Leseköpfe verwendet wurden, sind einige von den wirklich alten Modellen, IMO.
Andreas Kist schrieb: > Die Leseköpfe werden bei aktuelleren Festplatten über eine Spule > zwischen zwei Magneten angetrieben. Dafür wird, nach meinen logischen > Überlegungen, auf der Spule ein bestimmtest Magnetfeld erzeugt, welches > mit dem der zwei Festmagneten interagiert und somit den Lesearm bewegt. Das nennt man auch Linearantrieb...wie es oben schon beschrieben wurde ;) M. W. schrieb: > MaWin schrieb: >> Servos sind nichts anderes als Stellantriebe, die ihre Position auf eine >> von woanders vorgegebene Position regeln. > > Falsch, Thema verkannt! Was ist denn an dem, was MaWin schreibt, falsch? Das Thema scheinen hier einige allerdings verkannt zu haben wenn man mal sieht wohin die Diskussion schon abgedriftet ist. Liegt aber höchstwahrscheinlich an den Begrifflichkeiten.
> > Die Leseköpfe werden bei aktuelleren Festplatten über eine Spule > > zwischen zwei Magneten angetrieben. Dafür wird, nach meinen logischen > > Überlegungen, auf der Spule ein bestimmtest Magnetfeld erzeugt, welches > > mit dem der zwei Festmagneten interagiert und somit den Lesearm bewegt. > Das nennt man auch Linearantrieb Nein. Es ist sogar bestimmt kein Linearantrieb, weil der Kopfträger um eine Achse gedreht wird. Linearantriebe dürfen genau das nicht, sondern müssen etwas eben geradlinig bewegen, egal auf welche Art und Weise übrigens, ebenso wie dem *Servo*antrieb es egal ist, welcher Motor, so ist dem *Linear*antrieb auch egal welcher Motor, Hauptsache es dreht sich nicht. Das Ding heisst voice coil Antrieb, was wiederum nichts mit der Bewegungsrichtung zu tun hat, sondern weil es dasselbe Prinzip wie beim Lautsprecher ist, der bei uns auf deutsch Tauchspule(nantrieb) heisst, also eine Spule im Feld eines Permanentmangneten. > > > Servos sind nichts anderes als Stellantriebe, die ihre Position > > > auf eine von woanders vorgegebene Position regeln. > >Falsch, Thema verkannt! > Was ist denn an dem, was MaWin schreibt, falsch? Natürlich nichts, aber gestern abend hat wohl einer der ewigen Jammerlappen mal wieder zu viel getrunken und hier seinen trolligen Müll abgesondert.
Klaus De lisson schrieb: > Alle reden beim Auto von "Servolenkung" und keiner weiss , dass "Servo" > von Kellner und Servieren kommt. Ähmm, eigentlich kommt es vom Lateinischen "Servus", was "Sklave" bedeutet.
> Es ist sogar bestimmt kein Linearantrieb, weil der Kopfträger um eine > Achse gedreht wird. Wieso wird der Kopf gedreht? Er wird doch nur hin und her geschoben, oder nicht? Also Linear* > Das Ding heisst voice coil Antrieb, was wiederum nichts mit der > Bewegungsrichtung zu tun hat, sondern weil es dasselbe Prinzip wie beim > Lautsprecher ist, Beim Lautsprecher wird aber doch auch nichts gedreht. Es wird nur die Spule (Mit Membran) vor und zurück geschoben. Also auch Linear* Bitte um weiter Erklärungen.
heinrich schrieb: > Wieso wird der Kopf gedreht? Er wird doch nur hin und her geschoben, > oder nicht? Also Linear* Ne, der Kopf wird schon gedreht. Schau dir mal das 2. Bild von Rufus genau an.
> > Es ist sogar bestimmt kein Linearantrieb, weil der Kopfträger um eine > > Achse gedreht wird. > Wieso wird der Kopf gedreht? Er wird doch nur hin und her geschoben, > oder nicht? Also Linear* Das, was auf einer Achse ist, wird gedreht, so ist das Wort definiert, es rutscht ja nicht linear rauf und runter auf der Achse. > Beim Lautsprecher wird aber doch auch nichts gedreht. Es wird nur die > Spule (Mit Membran) vor und zurück geschoben. Also auch Linear* Ja, ein Lautsprecher ist ein linearer Antrieb. Ein Linearantrieb mit voice coil. Ein Festplattenkopfträger ist auch mit voice coil als Antrieb, aber eben um eine Achse gedreht, also ein rotational voice coil. > Bitte um weiter Erklärungen. Auf welchem Niveau ? Kindergarten ? Augen auf, dann sieht man das schon.
>> Bitte um weiter Erklärungen. > >Auf welchem Niveau ? Kindergarten ? Augen auf, dann sieht man das schon. Danke. Aber die Info von Michael hat genügt. Ich bin nicht perfekt. Und du solltest besser erst mal schreiben lernen, bevor du mit unverschämten Antworten kommst. Du plenkst, hättest dich als schwer noch lächerlicher machen können.
> Du plenkst, hättest dich als schwer noch lächerlicher machen können.
Ui, da geh ich mich jetzt schämen...
Ober besser gesagt geschwenkt. auf der langen seite eines hbebels sitzt der lese kopf. auf der kurzenseite des hebels die spule. die beiden hebel können auch in einem bestimmten winkel um die dreh achse geknickt angeordnet werden. aber das ist ja hier egal. der lese arm hat meines wissens auch meist noch ne rückstell feder oder sowas drin, damit die lese köpfe im stromlosen zustand immer auf park position sthen. ( aufschlagende leseköpfe beim transport tun den daten und dem lesekopf bekantlicher weise nun mal nicht gut)
M. W. schrieb: > Andreas K. schrieb: >> Aus jedem beliebigen Motor wird ein Servomotor, wenn man irgendeine Art >> von Regelung dazubaut... > > Wolltest Du einen Clouwn-Erwerbschein. > Den hasste damit! Groß reden kannst du also. Nun stellt sich die Frage, wie viel steckt wirklich dahinter? Fakt ist nun mal, ein Servomotor ist schlicht ein Motor, der in Position oder Geschwindigkeit geregelt wird. Ob das nun ein Gleichstrommotor ist wie im Modellbauservo, eine Synchronmaschine wie in industriellen Anwendungen oder der Festplatte (in Form eines BLDC-Motors) oder ein Schrittmotor mit einem Drehgeber als Feedback ist dabei recht egal. Andreas Kist schrieb: > die 3-poligen haben keine. Zumindest ist der Sternpunkt nicht extra nach außen geführt. MaWin schrieb: > Es ist sogar bestimmt kein Linearantrieb, weil der Kopfträger um eine > Achse gedreht wird. Linearantriebe dürfen genau das nicht, sondern > müssen etwas eben geradlinig bewegen, egal auf welche Art und Weise > übrigens, ebenso wie dem *Servo*antrieb es egal ist, welcher Motor, so > ist dem *Linear*antrieb auch egal welcher Motor, Hauptsache es dreht > sich nicht. > > Das Ding heisst voice coil Antrieb, was wiederum nichts mit der > Bewegungsrichtung zu tun hat, sondern weil es dasselbe Prinzip wie beim > Lautsprecher ist, der bei uns auf deutsch Tauchspule(nantrieb) heisst, > also eine Spule im Feld eines Permanentmangneten. "Linearmotor" ist aber nun mal das Wort, das die Tauchspule am besten beschreibt. Denn sie selbst dreht erst mal nix, die Drehbewegung kommt erst durch die einseitige Lagerung des Armes. MaWin schrieb: > Das, was auf einer Achse ist, wird gedreht, so ist das Wort definiert, > es rutscht ja nicht linear rauf und runter auf der Achse. Siehst du, das ist das große Geheimnis hinter Hebeln: sie verwandeln lineare Bewegungen auf geheimnissvolle Weise in Rotation. Wäre der Arm nicht einseitig befestigt, würde der ganze Arm hin und her wandern und die einzige Drehung wären irgendwelche ungewollten Nebeneffekte. Augen auf, dann siehst auch du den geheimnisvollen Hebel in der Platte, der die lineare (bzw. bauartbedingte, eben wegen des Hebels leicht bogenförmige Bewegegung) in eine Rotation bzw Schwenkbewegung umwandelt.
gaast schrieb: > "Linearmotor" ist aber nun mal das Wort, das die Tauchspule am besten > beschreibt. Denn sie selbst dreht erst mal nix, die Drehbewegung kommt > erst durch die einseitige Lagerung des Armes. Aber Linearantrieb ist so definiert, dass das bewegte Objekt eine translatorische Bewegung ausführt (linear also bewegt wird, hab ich vorhin extra nachgeschaut) womit die Antrieb für die Festplattenköpfe kein Linearantrieb sein kann. ;) Aber mach dir nix draus, ich bin auch drauf reingefallen. ;)
Michael Köhler schrieb: > Aber Linearantrieb ist so definiert, dass das bewegte Objekt eine > translatorische Bewegung ausführt Demnach besitzt ein PKW einen Linearantrieb.
> "Linearmotor" ist aber nun mal das Wort, das die Tauchspule am besten > beschreibt. Denn sie selbst dreht erst mal nix, die Drehbewegung kommt > erst durch die einseitige Lagerung des Armes. Klar, und ein Mabuchi 550 ist ein Linearantrieb, weil das Magnetfeld den Anker wegschiebt und eine Schiebebewegung ganz klar linear ist, und nur rein zufällig zwingt die Achse des Motors den Rootr dann auf eine Drehbewegung. Mann gaast, an dir ein ein Marketingexperte verloren gegangen, du erfindest ganz neue Produkte ohne einen einzigen Ingenieur.
J.-u. G. schrieb: > Demnach besitzt ein PKW einen Linearantrieb. Richtig, nur das Feuerwehrauto auf dem Kinderkarussell nicht. MfG Klaus
J.-u. G. schrieb: > Demnach besitzt ein PKW einen Linearantrieb. Nach der Definition: Wikipedia: >Als Linearantrieb oder Linearantriebssystem werden alle Antriebssysteme >bezeichnet, die zu einer translatorischen Bewegung führen. ja und ich hab damit kein Problem, du etwa? Mit dem Wort Linearantrieb wird ja nicht definiert, welche Art Motor z.B. hinter dem System steht.
Michael Köhler schrieb: > ja und ich hab damit kein Problem, du etwa? Keineswegs. Ich halte diese Diskussion um Begrifflichkeiten allerdings für ziemliche Haarspalterei.
Übrigens lautet der zweite Satz des Wikipediaartikels: >Linearantriebe ermöglichen die Bewegung von Maschinen(elementen) und >Anlagen(teilen) in gerader Linie oder einem anderen vorgegebenen Verlauf. ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ Damit würde der Lesekopfantrieb der Festplatte ja doch wieder in die Kategorie "Linearantrieb" fallen.
> Damit würde der Lesekopfantrieb der Festplatte ja doch > wieder in die Kategorie "Linearantrieb" fallen. Man meint wohl eher die Schiene eines Transrapids, die halt irgendwann auch mal eine Kurve machen muß. Ein normaler Elektromotor, der nur eine 90 Grad Bewegung ausführt, hab ich z.B. im Auto auch, als Leerlaufregelventil. Das ist nach Herstellermeinung sicher kein Linearantrieb. Aber ich merke schon, woher die Verwirrung bezüglich Servomotor und Schrittmotor kommt. Leute, die völlig losgelöst nur noch in der theoretischen Wortdefinition schweben, haben halt keinen Rückhalt in der Realität.
MaWin schrieb: > Leute, die völlig losgelöst nur noch in der theoretischen > Wortdefinition schweben Das Schöne ist ja hier, dass sich durch die beliebig interpretierbare Wischi-waschi-Definition alle im Recht fühlen können. Ist doch prima!
Andreas Kist schrieb: > Die Leseköpfe werden bei aktuelleren Festplatten über eine Spule > zwischen zwei Magneten angetrieben. Danke für die Erklärung mit den Motoren! Mike J. schrieb: > ... weiß jemand wie ich den Arm (hab hier noch zwei rumzuliegen) > ansteuern kann? Da sind nur zwei Leitungen die zu der Spule führen, also werde ich da einfach mal etwas Strom hineinschicken und schauen was passiert. Es gibt da ja keine sichtbaren Sensoren an dem Festplattenarm, wie wird die Position so exakt gehalten?
Mike J. schrieb: > Da sind nur zwei Leitungen die zu der Spule führen, also werde ich da > einfach mal etwas Strom hineinschicken und schauen was passiert. > Es gibt da ja keine sichtbaren Sensoren an dem Festplattenarm, wie wird > die Position so exakt gehalten? Mit dem Strom stellst Du die Beschleunigung ein. Der Arm wird also, je nach Strom, schneller oder langsamer gegen einen Anschlag knallen. Die Position bei der Funktion in der Festplatte wird über die Daten einer extra Servospur festgestellt und gehalten / geregelt. Gruß Jobst
Mike J. schrieb: > Es gibt da ja keine sichtbaren Sensoren an dem Festplattenarm, wie wird > die Position so exakt gehalten? Über die überall vorhandenen Sektormarkierungen nehme ich mal an...
MaWin schrieb: > Schrittmotore sind gross, langsam und teuer, ... Dieses Vorurteil ist auch schon älter und wird von manchem Einzelhändler (z.B. C..) immer noch hochgehalten. Guck dir mal aktuelle Preislisten an, z.B. Nanotec SP Serie. Sieht nicht so edel aus - kostet auch nicht so edel.
MaWin schrieb: > Man meint wohl eher die Schiene eines Transrapids, > die halt irgendwann auch mal eine Kurve machen muß. > > Ein normaler Elektromotor, der nur eine 90 Grad Bewegung > ausführt, hab ich z.B. im Auto auch, als Leerlaufregelventil. > > Das ist nach Herstellermeinung sicher kein Linearantrieb. Der Kopf wird aber eben nicht mehr wie früher durch einen Motor angetrieben, der rotiert, sondern durch eine Spule, die eine vorgegebene, mehr oder minder Geradlinige Bewegung ausführt. Drehen tut sich am Antrieb nix, nur der angetriebene Gegenstand (der Kopf), was aber kein Problem ist, denn so wie ein von einem rotierenden Motor angetriebenes Auto geradeaus fährt, kann ein von einem liniearen Antrieb bewegter Hebel um seinen Drehpunkt rotieren, zumindest in einem gewissen Winkel. Dein Beispiel mit dem Transrapid gibt dem nur Recht. Die Spule dreht sich nicht, und der Arm wird nur durch entsprechende Lagerung in eine drehung gezwungen, wäre er an beiden Enden in einer Schiene, würde er sich linear ohne jede Drehung bewegen. MaWin schrieb: > Klar, und ein Mabuchi 550 ist ein Linearantrieb, weil das Magnetfeld > den Anker wegschiebt und eine Schiebebewegung ganz klar linear ist, > und nur rein zufällig zwingt die Achse des Motors den Rootr dann auf > eine Drehbewegung. > > Mann gaast, an dir ein ein Marketingexperte verloren gegangen, du > erfindest ganz neue Produkte ohne einen einzigen Ingenieur. Der Marketingposten ist wohl eher an dir verloren gegangen, so toll, wie du Dinge verdrehen kannst. Schon mal beim Shoppingkanal angefragt? Während bei einem klassischen, rotierenden Motor bereits im Motor drinnen eine Rotation stattfindet, wirst du diese bei einem Tauchspulenantrieb prinzipbedingt nirgends finden. Aber du kannst mir ja gerne zeigen, wo da ein Rotor rotiert (nein, der durch geeignete Mechanik um einen Lagerpunkt rotierende Arm ist kein Bestandteil, andernfalls wäre ja wieder das Auto ein Linearmotor, wobei, wenn man das Auto geeignet befestigt, würde es ja auch wieder um die Vorderachse rotieren, genau so wie der Arm bei geeigneter Lagerung hin und her wandern würde). Irgendwie traurig, wie du dir alles zurechtreden musst, um ja nicht unrecht zu haben. Kannst ja gerne mal erklären, was bei einer Schwingspule genau rotiert. Oder du erzählst uns, ob ein Hydraulikzylinder auch kein Linearantrieb ist, schließlich kann ich damit auch einen Hebel rotieren lassen. Michael Köhler schrieb: > Aber Linearantrieb ist so definiert, dass das bewegte Objekt eine > translatorische Bewegung ausführt (linear also bewegt wird, hab ich > vorhin extra nachgeschaut) womit die Antrieb für die Festplattenköpfe > kein Linearantrieb sein kann. ;) Siehst du, das ist der Witz an der Sache: Es ist völlig egal, wie sich das bewegte Objekt bewegt, denn das ist eine reine Frage der mechanischen Übersetzung (Laufrad, Kurbel, Hebel,... verwandeln alle eine Rotation in eine Translation). Und genau deswegen ist der Motor im Auto eben kein Linearantrieb (der dreht sich nämlich ganz fröhlich dahin) und Achterbahnen oder Hebel können durch Linearmotore bewegt werden, obwohl die Achterbahn im Kreis fährt und der Hebel um seinen Lagerpunkt rotiert.
Michael A. schrieb: > Dieses Vorurteil ist auch schon älter und wird von manchem Einzelhändler > (z.B. C..) immer noch hochgehalten. Entspricht aber immer noch den Tatsachen, trotz dass sich schon eine Menge getan hat bei den Schrittmotoren. Sie sind vergleichsweise groß, langsam und auch teuerer als z.B. Gleichstrommotoren mit gleichen Eigenschaften bzgl. Drehzahl und Drehmoment. Dafür haben Schrittmotoren andere Vorteile z.B. einfacher Aufbau der Steuereinheit/des Treibers, einfach zu Positionieren u.a.
gaast schrieb: > Der Kopf wird aber eben nicht mehr wie früher durch einen Motor > angetrieben, der rotiert, sondern durch eine Spule, die eine > vorgegebene, Hierzu nur mal was zur Anregung: Ein Gewindetrieb ist ein Linearantrieb. Die Spindel muss hierfür aber gedreht werden. Das bewegte Objekt, hier der Schlitten, bewegt sich aber translatorisch...;)
gaast schrieb: > Und genau deswegen ist der Motor im Auto eben kein Linearantrieb > (der dreht sich nämlich ganz fröhlich dahin) Dann fährst du wahrscheinlich mit einem Wankelmotor. Bei meinem Auto machen die Kolben periodische Vertikalbewegungen. Die werden dann über eine sinnige Mechanik aus Kurbelwelle und Pleuelstange in eine Rotoationsbewegung umgesetzt.

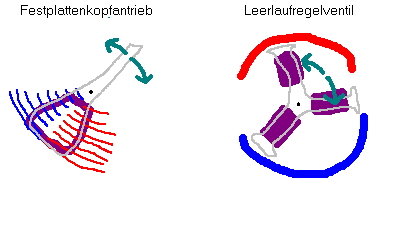

Angehängte Dateien:
-
3,6 KB
> Irgendwie traurig, wie du dir alles zurechtreden musst, > um ja nicht unrecht zu haben. Prust, bin ICH derjenige, der einen Festplattenkopfträger zum Linearantrieb umdeuten will oder du ? Du erklärst jetzt sicher auch den prinzipiellen Unterschied zwischen dem gezeichneten Kopfantrieb und dem Leerlaufventil, wo beide die als türkise Pfeile gezeichnete Bewegung bis zum durch das Ende der Pfeile gezeichneten Anschlag ausführen, sich bei beiden der grau gezeichnete Rotorträger um die schwarz gezeichnete Achse dreht, und bei beiden die lila gezeichnete Spule an den rot und blau gezeichneten Magnetpolen abstösst bzw. anzieht (wobei gestrichelt gezeichnet bedeutet, daß der Magnet über und unter dem Objekt liegt). Zur Erinnerung: Das Ventil ist ein simpler Gleichstrommotor mit Anschlag der ihn auf 90Grad Bewegung einschränkt, also zu 100% eindeutig ein sich drehender Motor. Vielleicht verwechselst du das was mit den Kopfschlitten der Floppys (und uralten Festplatten), die bewegen sich tstsächlich linear auf Schienen, wenn auch nach meiner Kenntnis nie per Linearmotor angetrieben sondern immer mit einem sich drehenden Motor (Spindelantrob per Schrittmotor oder von Schrittmotor gezogenes Band).
MaWin schrieb: > Vielleicht verwechselst du das was mit den Kopfschlitten der > Floppys (und uralten Festplatten), die bewegen sich tstsächlich > linear auf Schienen, wenn auch nach meiner Kenntnis nie per > Linearmotor angetrieben sondern immer mit einem sich drehenden > Motor (Spindelantrob per Schrittmotor oder von Schrittmotor > gezogenes Band) Was man hierbei vielleicht noch sagen sollte und vielleicht auch zur Verwechslung führt: Linearantrieb != Linearmotor Vielleicht redet ihr ja hier aneinander vorbei. Ein Linearantrieb kann von einem Linearmotor angetrieben werden, muss es aber nicht. Bestes Beispiel hiefür ist der Kugelgewindetrieb bzw. Spindelantrieb wie MaWin es erklärt hat. ;)
Michael Köhler schrieb: > Hierzu nur mal was zur Anregung: Ein Gewindetrieb ist ein Linearantrieb. Sie besitzt aber keinen Linearmotor. MaWin vermischt ja, um seine komischen Auffassungen in bester Heise-Manier zu untermauern, munter den Motor und das, was letztenendes durch Mechanische Übersetzung rauskommt. MaWin schrieb: > Prust, bin ICH derjenige, der einen Festplattenkopfträger > zum Linearantrieb umdeuten will oder du ? Du, immerhin schreibe ich ja nicht etwa ein Mal, dass es mir nicht um die resultierende Bewegung des Armes geht, der, wie in jedem meiner Posting mehrfach erwähnt, ja auf geheimnisvolle Art gedreht wird, sondern doch tatsächlich um den Motor. Und du plenkst. Sowas stört den Lesefluss einfach nur. MaWin schrieb: > Du erklärst jetzt sicher auch den prinzipiellen Unterschied > zwischen dem gezeichneten Kopfantrieb und dem Leerlaufventil, > wo beide die als türkise Pfeile gezeichnete Bewegung bis zum > durch das Ende der Pfeile gezeichneten Anschlag ausführen, > sich bei beiden der grau gezeichnete Rotorträger um die > schwarz gezeichnete Achse dreht, und bei beiden die lila > gezeichnete Spule an den rot und blau gezeichneten Magnetpolen > abstösst bzw. anzieht (wobei gestrichelt gezeichnet bedeutet, > daß der Magnet über und unter dem Objekt liegt). Deiner Tollen Zeichnung nach ist ja auch eine Achterbahn ein rotierender Motor. Gratulation. Blöderweise ist die genau so wenig wie eine Schwingspule für irgendwelche Kreisbewegungen gedacht. Dass die resultierende Bewegung immern noch nichts mit dem Motor zu tun haben muss, sollte ja spätestens seit dem Auto klar sein. Das fährt auch Gweadeaus ohne Linearantrieb. Warte, du hast jetzt immer noch nicht erklärt, wie das denn ist, wenn ich statt der Schwingspule einen Hydraulikzylinder am Ende des Armes angreifen lasse. Ist dieser dann auch plötzlich kein Linearaktor mehr, nur weil durch einen Hebel eine Rotation erzeugt wird (wie fast immer wenn Hydraulik im Einsatz ist)? MaWin schrieb: > Vielleicht verwechselst du das was mit den Kopfschlitten der > Floppys (und uralten Festplatten), die bewegen sich tstsächlich > linear auf Schienen, wenn auch nach meiner Kenntnis nie per > Linearmotor angetrieben sondern immer mit einem sich drehenden > Motor (Spindelantrob per Schrittmotor oder von Schrittmotor > gezogenes Band). Man merkt, du raffst es immer noch nicht. Dass sich der Kopf geradeaus bewegen würde, hat ja auch keiner behauptet. Aber warte, da waren tatsächlich rotierende Motore verbaut, die trotzdem eine Translation erzeugten? Warte, das muss doch auch irgendwie umgekehrt gehen, eine Lineare Bewegung in eine Drehung zu verwandeln... Ich glaube, ich lass mir das Prinzip patentieren, was wohl ein geeigneter Name wäre, irgendwas in Richtung "Arm", "Hebel" oder "Kurbel" könnte da passen...
gaast schrieb: > Dass die > resultierende Bewegung immern noch nichts mit dem Motor zu tun haben > muss, sollte ja spätestens seit dem Auto klar sein. Das fährt auch > Gweadeaus ohne Linearantrieb. Das ist das, was ich meinte. Du vermischst hier auch, Beispiel Auto: Das Auto an sich stellt einen Linearantrieb da (beachte Definiton von Linearantrieb), der Motor, der das Auto jedoch antreibt muss nicht zwangläufig ein Linearmotor sein (als Beispiel wurde Wankelmotor genannt).
> Man merkt, du raffst es immer noch nicht. Das wird's sein. > Warte, du hast jetzt immer noch nicht erklärt, wie das denn ist, wenn > ich statt der Schwingspule einen Hydraulikzylinder am Ende des Armes > angreifen lasse. Ist dieser dann auch plötzlich kein Linearaktor mehr, Linearaktor ? Linearantrieb ? Linearmotor ? Versuch dir erst mal klar, zu werden, WELCHE Begriffe du hier durcheinanderwürfelst. Vielleicht liegt darin dein Verständnisproblem. Die Schwingspule eines Lautsprechers ist ein Linearantrieb, so wie ein Hydraulikzylinder. Die Spule eines Festplattenkopfes ist gar kein Antrieb, das von ihm bewegte Teil, der Kopfträger, würde einfach wegfluppen. Es gehört für die Funktion zwangsweise ein Lager des bewegten Teils dazu, und das ist beim Festplattenkopfträger nun mal eine Achse auf der eine Drehbewegung ausgeführt wird, und damit kein Linearmotor. Ein Festplattenkopfträger mit Hydraulikzylinder wäre fremdangetrieben, weil der Hydraulikzylinder bereits für sich selbst ein Antrieb ist, bei dem das bewegte Teil durch die Buchsen gelagert ist. In linearer Richtung, die dann vom Aktor, dem Festplattenkopfträger, in eine Drehbewegung um eine Achse umgesetzt wird. Du darfst jetzt gerne noch einen Beitrag schrieben, in dem du belegst, daß dich das vom Verständnis her überfordert. Aber mir reicht's, es dir drei mal erklären zu müssen, das vierte mal wird von jemand anderem kommen müssen.
Was ist eigentlich der Unterschied zwischen einem Schrittmotor und einem Servo?
Hermann schrieb: > Was ist eigentlich der Unterschied zwischen einem Schrittmotor und einem > Servo? Ein Schrittmotor ist ein Motor, der sich schrittweise dreht. Ein Servomotor ist ein Motor dessen Moment, Position und/oder Geschwindigkeit geregelt wird. Ein Servomotor kann also ein geregelter Schrittmotor sein (muss es aber nicht ;)) Das hatten wir oben schon ;)
Angehängte Dateien:
-
67 KB
Also für mich sieht das jetzt so aus: - Es gibt nur Linearmotoren. (Kolben vom Motor, die Spulen an der Seite des Motors) - Da eine Drehbewegung oft vorteilhaft ist wird der Lineare Antrieb in einen Dreh-Antrieb überführt, durch den gekonnten Einsatz von Lagern und Hebeln. :D Im Anhang ist das Bild meines Festplattenarms. Der Arm bewegt sich recht leicht man muss nur 1mA durch schicken und je nach Polung bewegt er sich nach links oder rechts zum Anschlag. Ich werde da mal eine Feder anbauen damit der Arm zur einen Seite gezogen wird und dann ziehe ich den Arm mit einem PWM Signal zur anderen Seite.
Mike J. schrieb: > Also für mich sieht das jetzt so aus: > - Es gibt nur Linearmotoren. > (Kolben vom Motor, die Spulen an der Seite des Motors) > - Da eine Drehbewegung oft vorteilhaft ist wird der Lineare Antrieb Und wo ist z.B. bei einem Drehstromasynchronmotor die lineare (translatorische) Bewegung? ;)
Ein Rotor dreht sich, ein Translator bewegt sich. Da habt ihr eure Definition!
Eine Rotation ist aber auch eine Bewegung.
AARRRRRRRGGGGGGGGGHHHHHHHHHHHHH!!!!!!!!!!!!!!!!!!!!!! Deutsche "Pisa-Fachkräfte"...
Michael Köhler schrieb: > Und wo ist z.B. bei einem Drehstromasynchronmotor die lineare > (translatorische) Bewegung? ;) Schau mal hier: http://de.wikipedia.org/wiki/Drehstrom-Asynchronmaschine Du hast dort eigentlich nur Spulen die sich aneinander vorbei bewegen, die Spule dreht sich nicht um die andere Spule. Die Spulen sind an der Wand (dort grau dargestellt) angebracht und stoßen sich gegenseitig ab. Du kannst das wie eine Wellenfront betrachten, aus einer Reihe ins Wasser geworfener Steine ergibt sich auch eine gemeinsame Wellenfront. Du kannst den Motor auch gedanklich aufschneiden und in die Ebene legen. Es ist primär eine lineare Bewegung, die einen Körper in eine Rotation versetzt. (wie Mawin schon geschrieben hat, also der Zwang durch eine Achse erzeugt erst die Drehbewegung)
> Ein Schrittmotor ist ein Motor, der sich schrittweise dreht.
D.h. alle Synchron-Motoren sind Schrittmotoren? Und was ist eigentlich
mit Servomotoren aller Art, die schrittweise positioniert werden?
Dabei fällt mir ein: Schrittmotoren können sich ja auch völlig
schrittfrei bewegen. Einfach zwei um 90° verschobene Phasen draufgeben.
Demnach sind alle 2-Phasen-Synchron-Motoren Schrittmotoren?
Nun habe ich hier aber auch noch einen 5-Phasen-Schrittmotor auf meinem
Schreibtisch liegen. Was ist das nun schon wieder...
Und ist ein Asynchron-Motor nun ein Servo-Motor oder nicht? Oder nur mit
Vektorfeld-Regelung und nicht ohne? Braucht er einen Resolver oder tut's
auch ein Inkrementalgeber?
Fragen über Fragen...
Ein Motor wird danach benannt, in welche mechanische Bewegung er die zugeführte Energie verwandelt. Im übrigen gibt es den Servo-Motor genau so wenig wie die Hunderasse Polizeihund. Es ist ein Servoantrieb, ein Verbund aus Motor und Regelung. Desweiteren empfehle ich: Stölting, Kallenbach: Handbuch elektrische Kleinantriebe, 3. Auflage, München/Wien: Carl Hanser Verlag, 2006
MaWin schrieb: > Linearaktor ? > Linearantrieb ? > Linearmotor ? > > Versuch dir erst mal klar, zu werden, WELCHE Begriffe du hier > durcheinanderwürfelst. Vielleicht liegt darin dein Verständnisproblem. Dass ein Linearmotor ein Linearaktor ist, sollte eigentlich klar sein. Ansonsten verweise ich einfach auf meinen ersten Beitrag, du hast angefangen von Antrieben zu reden. Hermann schrieb: > Im übrigen gibt es den Servo-Motor genau so wenig wie die Hunderasse > Polizeihund. Natürlich gibt es den Servomotor genau so wie den Polizeihund, nur eben nicht als Rasse, aber dass ein Servo ein beliebiger geregelter Motor sein kann, wurde ja bereits festgestellt.
Lustiger Fred. :-) Aber sind nicht alle Motoren und Antriebe Linear? Die Elektronen führen doch eine Translation durch. ;-)
Mike J. schrieb: > Schau mal hier: > http://de.wikipedia.org/wiki/Drehstrom-Asynchronmaschine > > Du hast dort eigentlich nur Spulen die sich aneinander vorbei bewegen, > die Spule dreht sich nicht um die andere Spule. > > Die Spulen sind an der Wand (dort grau dargestellt) angebracht und > stoßen sich gegenseitig ab. Also eigentlich erzeugen die Spulen nur ein sich drehendes Magnetfeld und aufgrund des Aufbaus des Rotors folgt dieser dem externen, sich drehenden Magnetfeldes. Das Prinzip ist zwar das gleiche wie beim Linearmotor des Transrapids aber aufgrund der räumlichen Anordnung ist es kein Linearmotor sondern ein Rotationsmotor. ;)
> Also eigentlich erzeugen die Spulen nur ein sich drehendes Magnetfeld > und aufgrund des Aufbaus des Rotors folgt dieser dem externen, sich > drehenden Magnetfeldes. Das Prinzip ist zwar das gleiche wie beim > Linearmotor des Transrapids aber aufgrund der räumlichen Anordnung ist > es kein Linearmotor sondern ein Rotationsmotor. ;) Frage an die Experten: Besitzt ein Transrapid, der auf einer Strecke entlang des Äquators die Erde umrundet einen Linearmotor? Falls ja, bei welchem Radius erfolgt der begriffliche Übergang vom Rotations- zum Linearmotor?
J.-u. G. schrieb: > Besitzt ein Transrapid, der auf einer Strecke entlang des Äquators die > Erde umrundet einen Linearmotor? Falls ja, bei welchem Radius erfolgt > der begriffliche Übergang vom Rotations- zum Linearmotor? Wikipedia zum Linearmotor >Ein Linearmotor ist eine elektrische Antriebsmaschine. >Im Gegensatz zu den verbreiteten rotierenden Maschinen versetzt ein >Linearmotor die mit ihm verbundenen Objekte nicht in eine drehende, >sondern in eine geradlinige Bewegung Genügt das als Antwort? Immer das Rumgereite auf irgendwelchen Begrifflichkeiten...
J.-u. G. schrieb: > Besitzt ein Transrapid, der auf einer Strecke entlang des Äquators die > Erde umrundet einen Linearmotor? Falls ja, bei welchem Radius erfolgt > der begriffliche Übergang vom Rotations- zum Linearmotor? Wenn er mit einer Speiche an einem Lager im Mittelpunkt der Erde hängt, rotiert er. MfG Klaus
J.-u. G. schrieb: >> Also eigentlich erzeugen die Spulen nur ein sich drehendes Magnetfeld >> und aufgrund des Aufbaus des Rotors folgt dieser dem externen, sich >> drehenden Magnetfeldes. Das Prinzip ist zwar das gleiche wie beim >> Linearmotor des Transrapids aber aufgrund der räumlichen Anordnung ist >> es kein Linearmotor sondern ein Rotationsmotor. ;) > > Frage an die Experten: > > Besitzt ein Transrapid, der auf einer Strecke entlang des Äquators die > Erde umrundet einen Linearmotor? Falls ja, bei welchem Radius erfolgt > der begriffliche Übergang vom Rotations- zum Linearmotor? Einen Linearmotor natürlich. Der Linearmotor wird doch auch nicht zum Rotationsmotor, wenn der Transrapid auf einer kreisförmigen Strecke geführt wird.
Simon K. schrieb: > Der Linearmotor wird doch auch nicht zum > Rotationsmotor, wenn der Transrapid auf einer kreisförmigen Strecke > geführt wird. Hmmm. Erde Stator, Transrapid Rotor ...? Für einen Aussenstehenden ist das aber schon ein Rotationsmotor. Oder kommt es auf den lokalen Betrachtungswinkel an? Abgesehen davon, kann es gar keine Linearmotoren geben: 1.) Man wird auf den linearen Führungsschienen immer Unebenheiten finden, die zu einer kleinen Rotation führen. 2.) Die Erde dreht sich. :-) Gruß Jobst
Simon K. schrieb: > Der Linearmotor wird doch auch nicht zum > Rotationsmotor, wenn der Transrapid auf einer kreisförmigen Strecke > geführt wird. Lass ihn in einem Endloslooping fahren und verpasse dem Zug noch ein paar Speichen, die ihn mit dem Mittelpunkt des Loopings verbinden.
Martin schrieb: > Simon K. schrieb: >> Der Linearmotor wird doch auch nicht zum >> Rotationsmotor, wenn der Transrapid auf einer kreisförmigen Strecke >> geführt wird. > > Lass ihn in einem Endloslooping fahren und verpasse dem Zug noch ein > paar Speichen, die ihn mit dem Mittelpunkt des Loopings verbinden. Wieso sollte ich? Dann würde meine Aussage ja nicht mehr stimmen ;-) ;-)
Michael Köhler schrieb: > Wikipedia zum Linearmotor >>Ein Linearmotor ist eine elektrische Antriebsmaschine. >>Im Gegensatz zu den verbreiteten rotierenden Maschinen versetzt ein >>Linearmotor die mit ihm verbundenen Objekte nicht in eine drehende, >>sondern in eine geradlinige Bewegung > > Genügt das als Antwort? Immer das Rumgereite auf irgendwelchen > Begrifflichkeiten... Wie bereits gesagt, halt ich die hier geführte Diskussion um die Begriffe für Haarspalterei. Ich verfolge lediglich interessiert den hier stattfindenden Austausch der Argumente. Ständig werden theoretische Definitionen ins Feld geführt werden, die aber in der Praxis irgendwie nicht greifen. Insbesondere die von Dir zitierte Wikipedia-Definition, die als Merkmal eine "gradlinige Bewegung" nennt, ist so ein Fall, der in der Theorie wirklich toll und einleuchtend klingt. Aber welches praktisch realisierte System erfüllt schon diese Bedingung.
J.-u. G. schrieb: > Aber welches > praktisch realisierte System erfüllt schon diese Bedingung. Es kommt drauf an wie dicht man dann ran gehen mag. Mit ein bisschen Verstand ist klar was gemeint ist und was was ist aber das ist ja vielen hier wurscht. Viele hier im Forum können nicht mal ansatzweise einräumen, dass der Gegenüber auch recht haben könnte und dass die eigene Meinung nicht die einzig richtige ist. Schade eigentlich. ;)
