Forum: Analoge Elektronik und Schaltungstechnik Merkwürdiger Offset bei HP - Filter


von Thomas (Gast)


Angehängte Dateien:

Lesenswert?

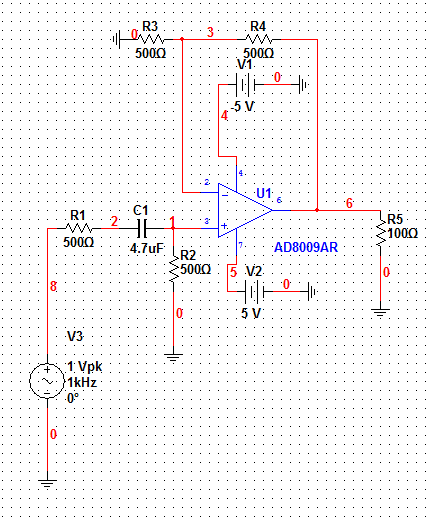

Hallo, ich habe ein merkwürdiges Problem. Ich möchte einen Filter aus
einer Schaltung simulieren um diese neu zu dimensionieren. Ich habe sie
jetzt in Multisim aufgebaut und habe festgestellt, dass trotz Hochpass
immer eine Art Offset auf dem ausgang ist (siehe Bilder). Der Offset ist
schon am Eingang.
Weiß jemand woher das kommen könnte?

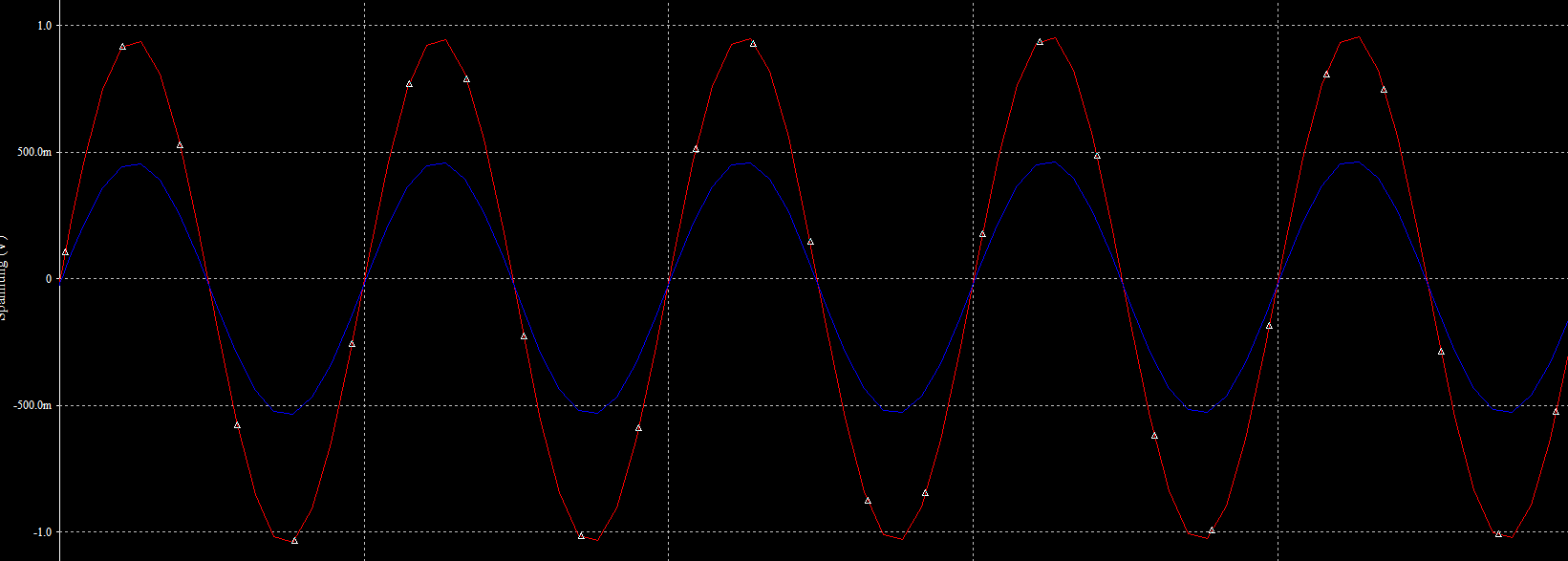

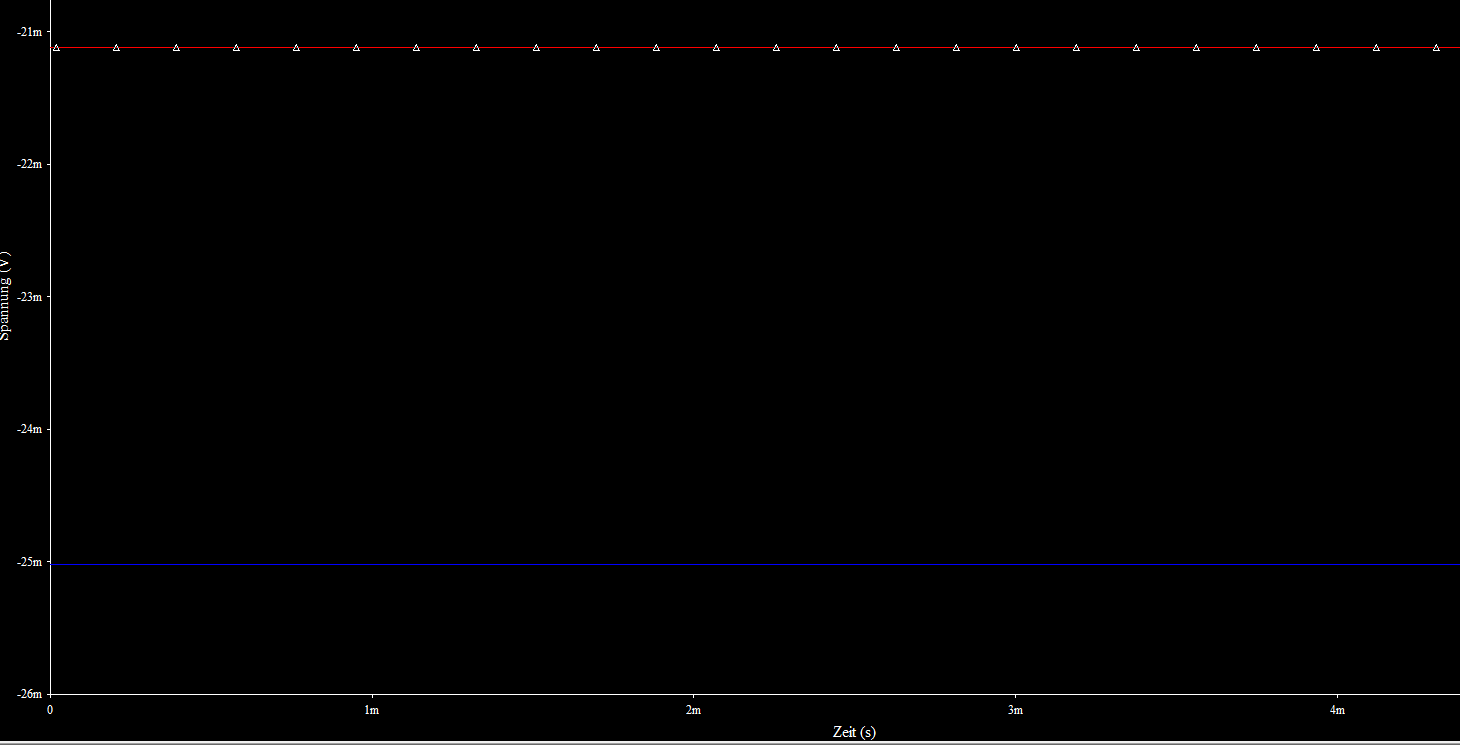

rot= V(6)
blau= V(1)

von Christian L. (cyan)


Lesenswert?

Ich würde mal auf den Input Bias Current tippen. Dieser Beträgt typ.
50µA beim AD8009. An dem 500 Ohm Widerstand des Hochpasses ergibt sich
somit ein Offset von 25mV. Den gleichen Wert hat auch die Simulation.

LG Christian

von Thomas (Gast)


Lesenswert?

ok danke.. ja das kommt hin, habe mal verschiedene Werte ausgetestet und
das passt... Danke...

von Dietrich L. (dietrichl)


Lesenswert?

Christian L. schrieb:
> Input Bias Current

Zustimmung!

Wenn man jetzt für R3 und R4 1kOhm nimmt, würden sich die Bias-Ströme
des + und - Eingangs kompensieren. Übrig bleibt dann noch der
Offsetstrom (=Biasstrom-Differenz), aber leider ist er nicht
spezifiziert.

Gruß Dietrich

von Bernd (Gast)


Lesenswert?

Und weil er nicht spezifiziert werden kann, (das Vorzeichen
ist leider ungewiss), lässt es der Simulator weg.

Und alle Simulator-Gläubigen glauben, dass es nie Probleme
geben wird.

Naja, solange die beim Simulieren bleiben, schadet es ja
auch niemandem...

von Kai K. (klaas)


Lesenswert?

>Und alle Simulator-Gläubigen glauben, dass es nie Probleme geben wird.

Ein guter "Simulant" weiß ganz genau, was sein Modell berücksichtigt und
was nicht. Wenn ich einen OPamp simluiere, verwende ich mindestens drei
unterschiedliche Modelle. Außerdem rechne ich garnicht damit, daß die
Simulation die Wirklichkeit zu 100% widergibt.

Eine Simulation ist von unschätzbarem Vorteil, weil man ganz gezielt
einzelne Parameter verändern kann und damit "Bauteile" schaffen kann,
die es in der Realität garnicht gibt. Daraus kann beispielsweise
getrennt der Einfluß der "transit time" oder der Sperrschichtkapazität
einer Gleichrichterdiode auf den Temperaturgang eines Signaldetektors
bestimmt werden. Mit reiner praktischer Meßtechnik ist das nicht
möglich, weil man mit einem neuen Bauteil immer gleichzeitig ein ganzes
Parameterset wechselt.

Eine gute Schaltungsentwicklung braucht heute beides, die gründliche
Simulation und die praktische Messung am Prototyp.

von Yalu X. (yalu) (Moderator)


Lesenswert?

@Kai Klaas:

Du hast PN.
