Forum: Mikrocontroller und Digitale Elektronik PWM Drucksensor


von Mike Ro (Gast)



Lesenswert?

Hallo!
Ich habe einen Drucksensor, der offenbar Pulse Width Modulation
verlangt. Wäre dankbar für grundlegende Informationen, etwa wie man
damit Daten ausließt, wo man das SIG(OUT) überhaupt am Microcontroller
anschließt, etc. Habe zwar schon Videos über das Dimmen von LEDs
gesehen, jedoch nichts über das Empfangen von Informationen gefunden. Es

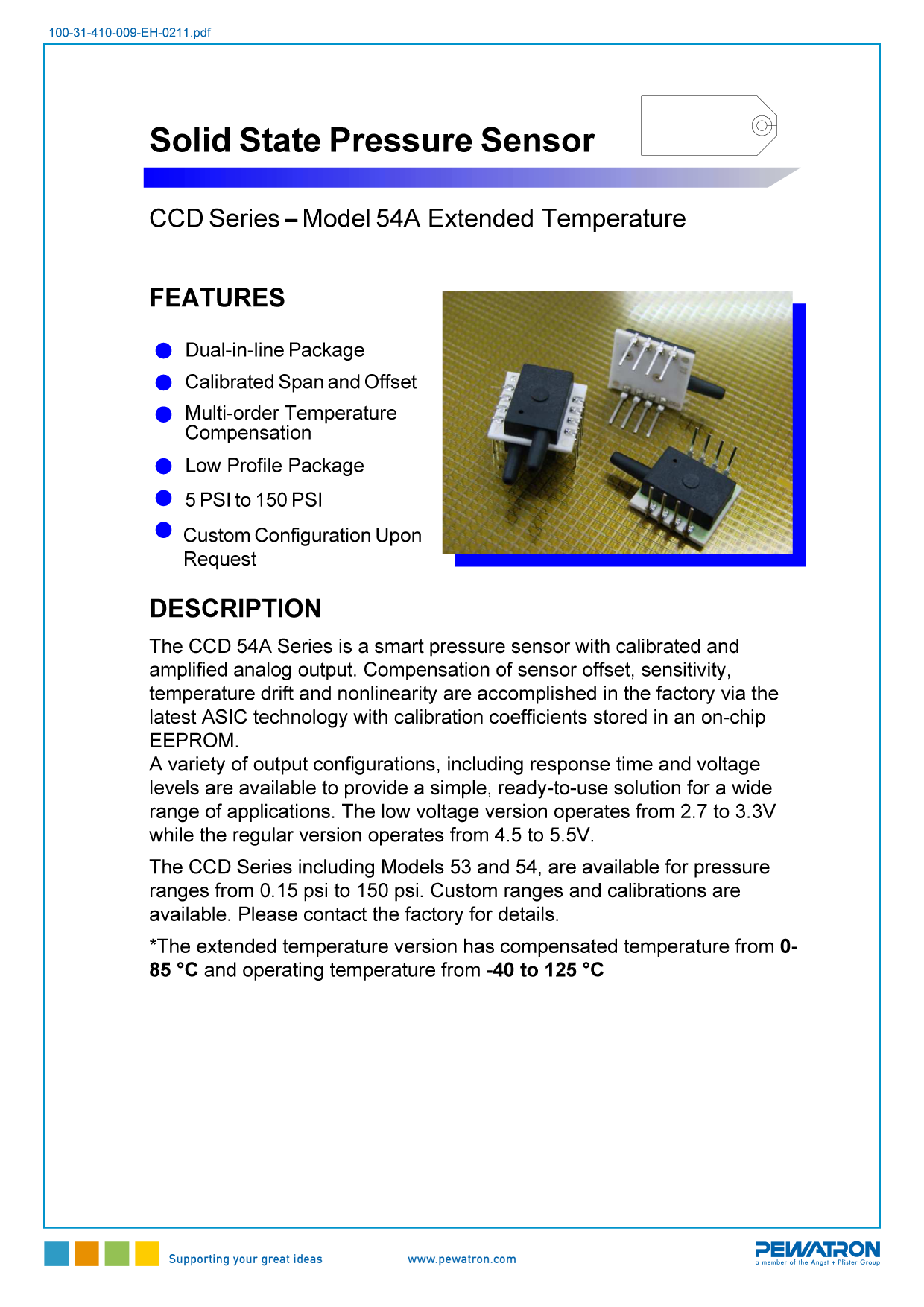

handelt sich um den Sensor CCD54D-005G-280F von Pewatron. Anbei das
Datenblatt.

MfG,
Mike

von Karl H. (kbuchegg)


Lesenswert?

Mike Ro schrieb:
> Hallo!
> Ich habe einen Drucksensor, der offenbar Pulse Width Modulation
> verlangt.


Woraus schliesst du das?

Ich lese im Datenblatt klipp und klar
"The ... sensor is a smart pressure sensor with calibrated and amplified
analog output".


Sprich: Der wirft eine Spannung aus. Die hängst du an den ADC, misst wie
hoch die Spannung ist, und rechnest das in einen Druck um.

von B. L. (b8limer)


Lesenswert?

Mike Ro schrieb:
> Ich habe einen Drucksensor, der offenbar Pulse Width Modulation
> verlangt.

Seh ich aber nix. An Pin3 liegt eine Spannung proportial zum anliegenden
Druck an. Fertig.

von Mike Ro (Gast)


Angehängte Dateien:

Lesenswert?

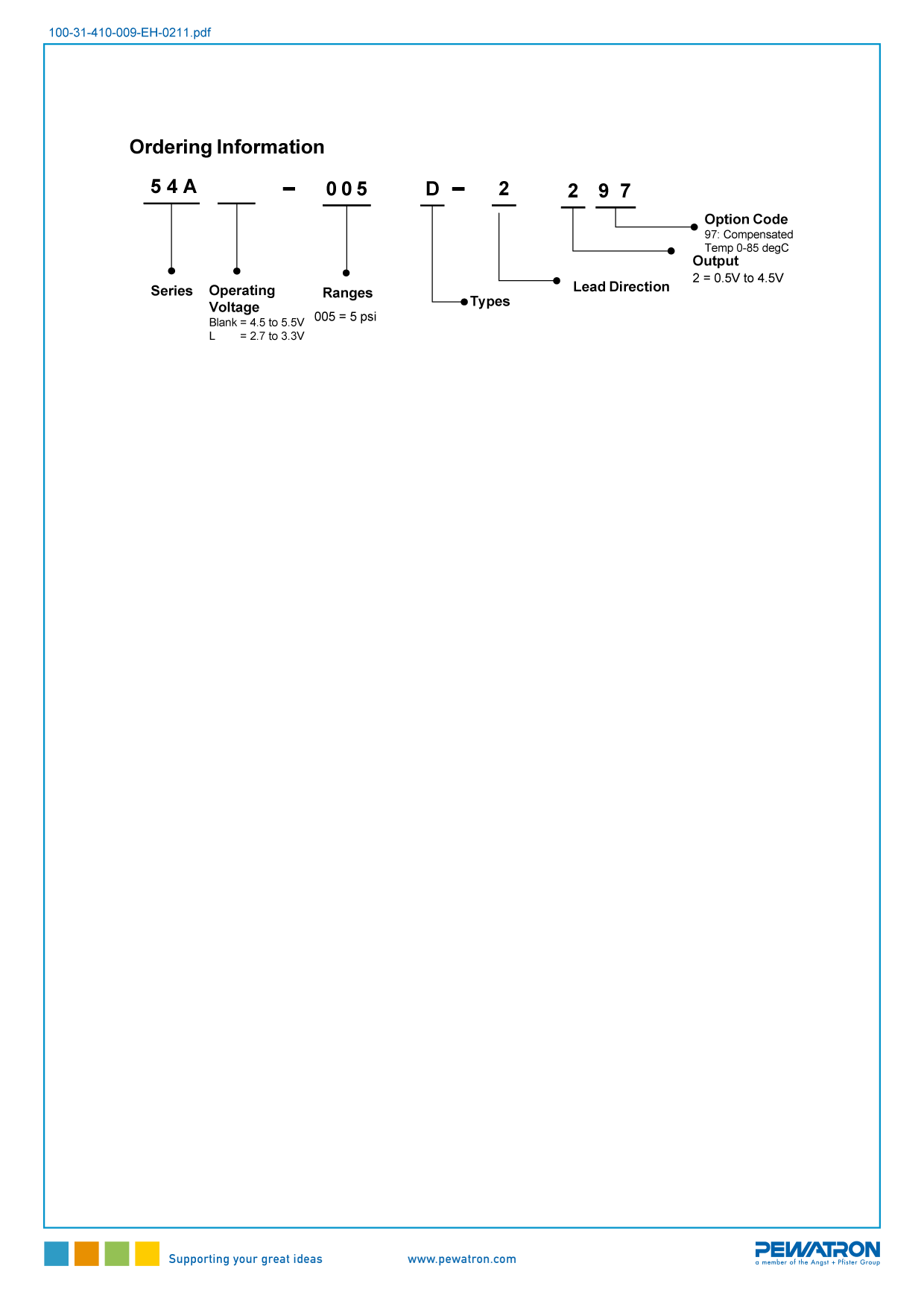

Bitte um Entschuldigung, falsches Datenblatt. Hier das Richtige. Sensor
ist wie gesagt 54D.

MfG

von Karl H. (kbuchegg)


Lesenswert?

Na ja.
PWM ist da jetzt ein großes Wort.

Am Anfang legt der Sensor erst mal ein 50:50 Signal auf den Ausgang,
damit du die Zeit von einer fallenden Flanke zur nächsten messen kannst.

Hast du erst mal diese Zeit, dann ist der Rest ziemlich einfach. Mit der
fallenden Flanke startest du eine Wartezeit. Die Wartezeit ist die
Hälfte der vorher gemessenen Gesamtzeit. Nach Ablauf der Wartezeit
siehst du dir den Zustand der Leitung an und stellst fest, ob die jetzt
High oder Low ist.


Effektiv machst du nichts anders als in der Mitte eines übertragenen
Bytes nachzusehen, wie der Pegel der Leitung ist.

Damit hast du ein 0-Bit und ein 1-Bit und ab da geht dann alles wie im
Datenblatt beschrieben weiter.

von spess53 (Gast)


Angehängte Dateien:

Lesenswert?

Hi

Das Protokoll sieht aus, wie das der TSIC Temperatursensoren (ZACWIRE).
Dafür solltes es hier Beispiele geben.

MfG Spess

von Mike Ro (Gast)


Angehängte Dateien:

Lesenswert?

Danke erstmal für die schnellen Antworten.

Habe mal nachgefragt, weil das Ding eigentlich mit i2c funktionieren
sollte. Deswegen auch meine überraschte Frage bezüglich angeblicher PWM
Funktionsweise. In der Antwort habe ich jetzt den eigentlichen
Schaltplan bekommen(Anhang). Eben auch mit entsprechenden i2c
Anschlüssen.

MfG,

Mike
