[V] OSRAM OSTAR Projection 10 Watt-Power-LED-Module zB für Atmolight Wallwasher Mikroskop LED-Beamer

[Axel B. (tellerwaescher)]

Aus meinem letzten Bastelprojekt (das ganze Haus ist nun mit RGB
Wallwashern und Beleuchtung ausgestattet) habe ich noch eine Anzahl an
LED-Hochleistungsmodulen abzugeben. Es handelt sich dabei um Module des
Typs "OSRAM OSTAR Projection", die LED Chips sind dort für eine gute
Wärmeabführ auf Keramik und die wiederum auf MCPCB aufgebracht.

Ich habe folgende Module (Datenblätter im Anhang):

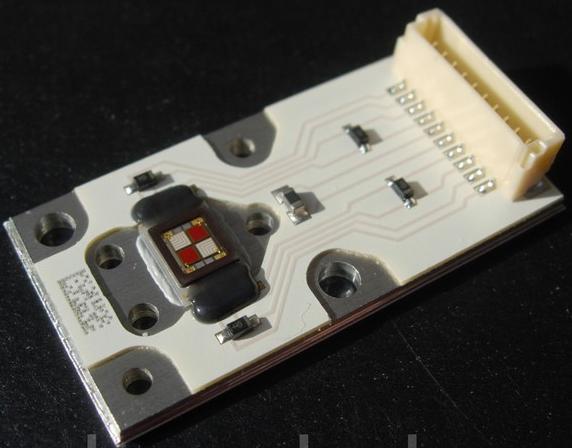

- LE AB A2A (2 blaue und 2 rote Chips)

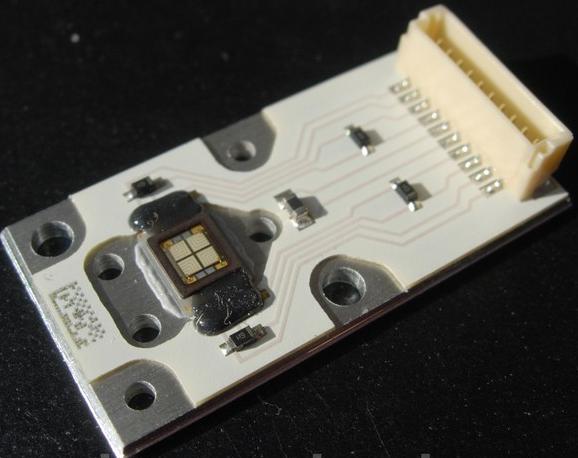

- LE T A2A (4 grüne Chips)

Paarweise zusammengestellt ergibt sich eine optimale Spekralverteilung
(das Maximum im grünen Bereich wird entsprechend durch die doppelte
Anzahl grüner Chips erreicht).
Die Einzelfarben lassen sich durch die Verwendung eines Diffusors gut
vermischen (Installation in milchiger Glaskugel, milchiges
Kunststoffplättchen o.ä.).

Die Module kosteten bei Reichelt mal 26,65 Euro einzeln pro Stück. Ich
gebe die übriggebliebenen Module (unbenutzt) für 5,00 Euro pro Stück ab,
allerdings nur paarweise. Ich habe noch etwas über 80 Paare übrig. Die
Versandkosten liegen für ein Paar bei 2.00 Euro, für größere Mengen
verschicke ich wegen des Werts als versichertes Hermes Paket (4,30
Euro).

Diese 10 Watt-Module sind ursprünglich zur Verwendung als Lichtquelle in
LED-Beamern, als Operationslampen, zur Mikroskopbeleuchtung usw.
gedacht. Ebenso denkbar ist die Verwendung zum Umbau von konventionellen
Beamer zu LED-Beamern, den Elektor in einem Artikel beschrieben hat:
http://www.elektor.de/jahrgang/2008/mai/led-it-beam.432378.lynkx

Die Module sind sehr hochwertig ausgeführt und bieten die bestmögliche
thermische Anbindung, da die LED-Chips direkt auf den Metallträger
aufgebracht sind. Alle LEDs sind einzeln mit Anode und Kathode
ansteuerbar (beliebige Schaltungsvarianten möglich). Ausserdem sitzt
nahe der LEDs auf dem Modul ein NTC, so können die LEDs immer bis ans
zulässige Maximum ausgeregelt werden. Ebenfalls auf den Modulen
untergebracht sind ESD-Schutzdioden.

Zur verwendeten Buchse:
Laut Datenblatt sind empfohlene Gegenstecker JST SHR-10V-S / JST
SHR-10V-S-B (www.jst.com). Die Stecker selbst gibt es z.B. auch bei
Digikey für ca. 10 Cent, dazu braucht man noch die passenden
Crimpkontakte (ein paar Cent).

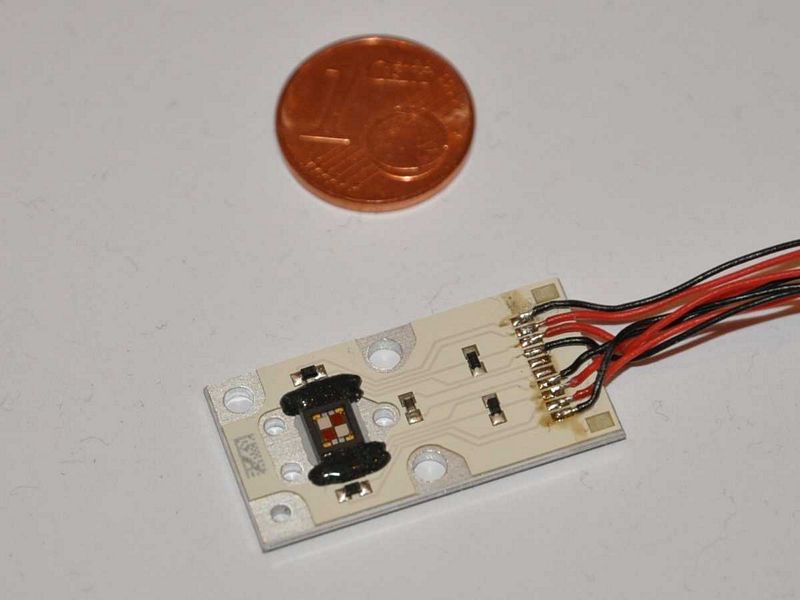

Alternativ bevorzuge ich das direkte Anlöten von Kabeln. Dazu zwickt man
einfach die Buchse Kontakt für Kontakt ab und entfernt die Überreste mit
dem Lötkolben. Alternativ funktioniert auch Heissluft. Anschliessend
lötet man direkt ein Kabel an, ein Beispiel ist als Bild unten zu sehen.

Bei Interesse bitte am besten per E-Mail kontaktieren: [e-mail]

[Jens (Gast)]

die datenblätter fehlen noch!

[Axelr. (Gast)]

LE AB A2A (rot/blau) hätte ich gern VIER Stück. Costa quanta?

[Axel R. (Gast)]

Axelr. schrieb:
> LE AB A2A (rot/blau) hätte ich gern VIER Stück. Costa quanta?

Habe Dir eine PN geschickt.

Edit:
wer lesen kann...

Paarweise kann ich nicht brauchen - hat sich damit erledgt, sorry.

[Axel R. (Gast)]

Das AB in der Produktbezeichnung steht wohl für amber/blue, nicht für
rot. Amber ist lt. Datenblatt mit 617nm eben als amber angegeben, nicht
als rot. Wie groß ist hier der Unterschied, welche Wellenlänge hat dann
rot? 650-700nm?
Amber ist fast orange - eigentlich - ;) Wie sehr orange ist denn die LED
nun? Kannst Du das sagen, Tellerwäscher? Ich brauche jedenfalls ein
dunkles Rot und ein sattes Blau.

Danke, Gruß und schönes WE

Axelr.

Gibts die Dinger nur noch bei dir?
http://catalog.osram-os.com/catalogue/catalogue.do?act=showBookmark&favOid=0000000000020cf900b8003a

[Axel B. (tellerwaescher)]

Hallo Jens,

bitte bei Google

LE AB A2A

und dann nochmal

LE T A2A

eingeben.

Die Datenblätter können dann direkt von der Herstellerseite bezogen
werden, spart Traffic hier im Forum.

Grüße
Axel

[Axel B. (tellerwaescher)]

@Axel R.

Hi Axel,

zu den Wellenlängen in nm würde ich mal grob unterteilen:

585...590: Gelb
600...605: Orange
617: Amber
630: Rot (manchmal auch Superrot genannt)
650: Dunkelrot

Während man den Unterschied einiger Nanometer im Gelb/Grünen Bereich
noch sehr deutlich sieht, fällt dies im roten Bereich nicht mehr so
stark in's Gewicht (Zur Erinnerung: Erste Laserpointer hatten ca. 670nm,
später 650nm und aktuell meist 630nm, hat man bisher aber alle als Rot
wahrgenommen)

Dieses 617nm Amber findet sich häufig in Bremsleuchten, das ist mir Rot
genug in meiner Wohnung ;-)
Die dunkleren, längerwelligen Rot Varianten werden eher bei der Display
Hinterleuchtung zur Darstellung eines möglichst großen Farbraumes
verwendet.

Grüße
Axel

[Ralph W. (ralph_w16)]

Hallo,
ich würde gerne 2 paar, falls noch vorhanden.Danke

[Axel B. (tellerwaescher)]

@Ralph W.

Du hast eine PN zur weiteren Abwicklung...


Grüße
Axel

[SniperSL ⚡ D. (snipersl)]

Hallo Axel B.,

kannst dich bitte mal bei mir melden? Geld solltest du bekommen haben?

Gruß Snipersl

[SniperSL ⚡ D. (snipersl)]

Danke! , Heute kam alles gut verpackt an :P

[Fabian B. (fabs)]

Könntest du ein zwei Fotos von den Dingern in Aktion, am besten hinter
Streuscheibe, posten?

Gruß
Fabian

[MAHWE (Gast)]

sind noch welche da?

[Axel B. (tellerwaescher)]

@Fabian B.

mach ich, komme aber vermutlich erst am Wochenende dazu.


@MAHWE

Ja, sind noch welche da.

Gruß
Axel

[Dieter B. (debe)]

Hallo Axel,

habe dir am 13.6. eine PN geschickt.
Noch keine Antwort.

Gruß debe

[Axel B. (tellerwaescher)]

@debe

du hast Antwort per PN

Gruß
Axel

[Axel B. (tellerwaescher)]

Hallo Joerg,

die Bohrungen haben einen Durchmesser von 2,5 und 3,0mm.

Gruß
Axel

[Axel B. (tellerwaescher)]

ich meinte die 4 auesseren Bohrungen...

[Matthias S. (matthias_s)]

Hallo Axel,

sind noch welche von den Modulen zu bekommen? Ich hatte dich schon per
PN kontaktiert.

[Axel B. (tellerwaescher)]

Hallo Matthias,

bin wieder im Lande. Es sind noch Module übrig, Du hast auch eine PN
dazu.

Gruß
Axel

[Matthias S. (matthias_s)]

Hallo Axel,

melde dich bitte mal bei mir. Auf meine letzten zwei Emails habe ich
leider keine Antwort erhalten. Das Geld solltest du seit etwa einer
Woche haben.

Grüße,
Matthias

[Axel B. (tellerwaescher)]

Hallo Mattias,

sorry, war die Woche krank. Geld ist eingegangen, die LEDs  werden am
Montag oder Dienstag mit einem kleinen Überraschungsbonus bei Dir sein.

Gruß
Axel

[Matthias (Gast)]

Hi Axel,

LEDs waren Mitte der Woche da - vielen Dank auch für die Extra-LEDs.
Passt sich ganz gut - dann habe ich erstmal zwei für den Prototypen. ;-)

Schönes Wochenende noch.

[Axelr. (Gast)]

@Matthias

Und - wie < Rot > sind die Amber deiner Meinung nach? Ist es schon
"richtiges" rot oder doch mehr orange? Ich hatte seinerzeit wegen dieser
Frage ja Abstand von genommen.
Ich brauch(t)e eine Rot - Blau Kombination.


Danke fürs Testen
schönen Gruß
Axelr.

[Matthias (Gast)]

Hi Axelr,

das kann ich dir erst Montag oder Dienstag sagen, weil die KSQs noch in
der Post sind.

Was ich schonmal sagen kann: ich werde mir wohl doch noch die vom
anderen Axel genannten Stecker besorgen. Ggf. hat ja jemand Interesse an
einer Sammelbestellung?

Beim Versuch, die erste Buchse zu entfernen habe ich nämlich prompt mal
vier Pads vom Flexleiter abgerissen, die ich dann eine knappe Stunde mit
Silberdraht wiederherstellen durfte.

[Matthias (Gast)]

Hi Axelr,

heute sind meine KSQs gekommen, und ich habe ein Modul sogleich
angeklemmt. Axel B. hat die Farbe ja mal als ähnlich der von
KFZ-Bremslichtern beschrieben. Das kann ich so ziemlich bestätigen.
Orange ist es nicht, aber auch kein Feuerwehrrot.

[Axel B. (tellerwaescher)]

@Matthias

Die Stecker lassen sich fast kraftlos von den Modulen schieben, wenn man
die Module auf eine heisse Platte legt (ca. 150...200°C) und das Lot an
den Steckern mit einem Heißluftlöter (billiges China Gerät reicht
völlig) kurz über die kritische Temperatur bringt. Man kann natürlich
auch das gesamte Modul auf 270°C erhitzen und ohne Heißluftunterstützung
arbeiten, dabei schwimmen aber oft die winzigen Schutzdioden und der
Temperatursensor davon.

Mein Geheimtip zum Löten mit einer heißen Platte ist der Rommelsbacher
Ceran Tischgrill CG2308/TC, der lässt sich digital in der Temperatur
einstellen und kostet nicht die Welt (<200EUR). Sicher zu teuer zum
ausschließlichen Entfernen der Stecker, aber eine super Anschaffung
falls man zukünftig vermehrt SMD Bauteile löten will. In manchen Fällen
löte ich mit diesem Grill sogar lieber, als mit meinem Reflow Ofen, denn
auf dem Ceran Grill kann ich dem Lötverlauf direkt zusehen und nach
Aufschmelzen der Lötpaste sofort reagieren.

Wenn's mit dem Stecker dennoch mal zum Abreißen einzelner oder auch
ALLER Kontakte kommt, kann man jederzeit an den Eingangskontakten der
Schutzdioden noch Kabel anlöten. Nicht sehr elegant, aber es
funktioniert!

Die Module haben bei mir übrigens auch zu 100% meine CNC Fräsungen
überlebt :-)

Viel Erfolg!
Axel

[Matthias (Gast)]

Hi Axel,

habe leider weder einen Heissluftlöter noch etwas zum kontrollierten
Vorwärmen zur Verfügung. Für mich ist es günstiger, bei den paar LEDs
die Steckverbinder zu kaufen.

Ich habe festgestellt, das es selbige bei RS-Components gibt. Sind auch
schon da. Ein 10er-Pack Stecker kostet 2 EUR, 100 1mm-Crimpkontakte 5
EUR (wobei das "crimpen" ohne entsprechende Zange fies ist - es gibt
auch vorkonfektionierte Kabel).

Sollte jemand dort nicht bestellen dürfen, biete ich an, die Bestellung
für euch abzuwickeln. Versandkosten fallen bei Onlinebestellung keine
an, lediglich 1-2 EUR für den Weiterversand.

Hier die Bestellnummern für de.rs-online.com:

752-1674 (100 Crimpkontakte 1mm AWG32-28)
311-6653 (10 vorkonfektionierte Kabel mit Crimpkontakten)
311-6552 (10 Buchsengehäuse)

Leider sind die vorkonfektionierten Kabel relativ teuer..

[JojoS (Gast)]

wenn man die org. Stecker verwenden will dann braucht man noch
Flachbandkabel im 1mm Raster, das gibts auch nicht überall.

[Matthias (Gast)]

Nicht unbedingt. Man kann auch Stecker und vorkonfektionierte Kabel
kaufen.

[Axel B. (tellerwaescher)]

JojoS schrieb:
> wenn man die org. Stecker verwenden will dann braucht man noch
> Flachbandkabel im 1mm Raster, das gibts auch nicht überall.

Einfach online bestellen, war erstaunlich günstig und ist dort immer
noch zu haben:
http://www.rm-computertechnik.de/Shop/Flachbandkabel_AWG28_RM_1.00mm.html

Gruß
Axel
