Wechselstrom mit INA170 messen, TINA ti Simulation

[ina (Gast)]

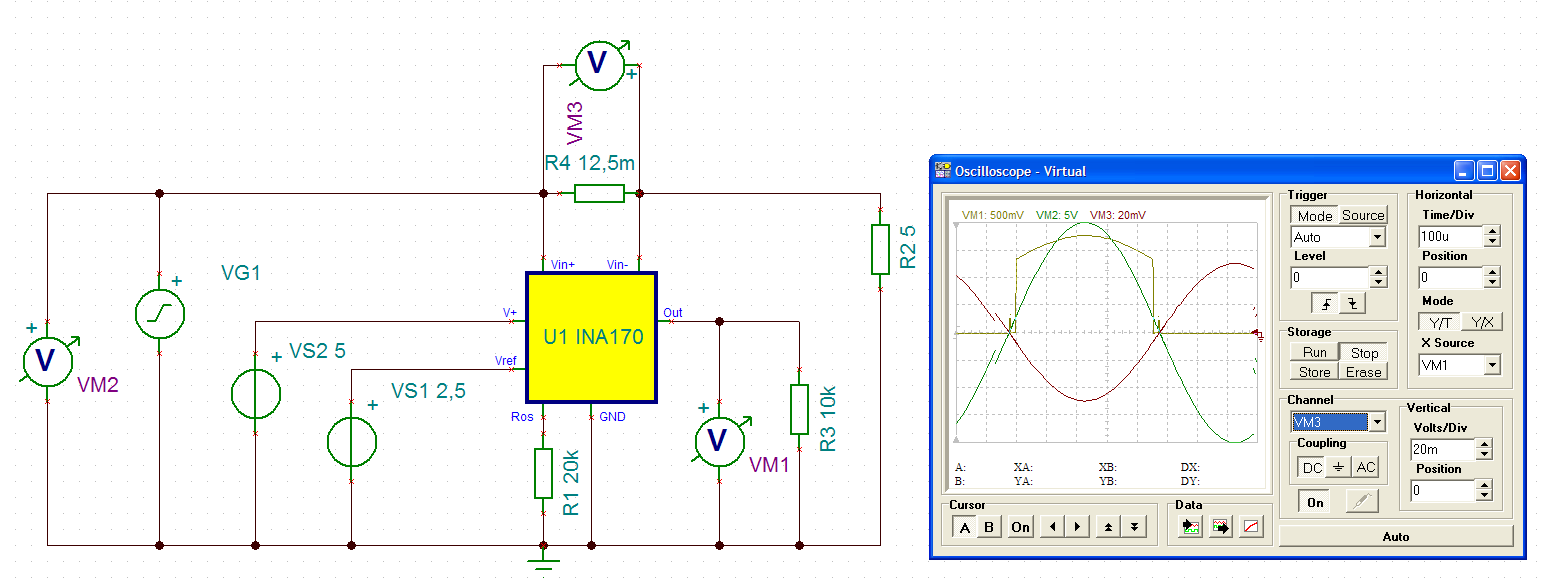

Hallo, ich möchte mit dem INA170 einen Wechselstrom messen. Jetzt habe
ich das mal in TINA ti simuliert. Sieht das wirklich so aus? Habe die
Schaltung nach Datenblatt gebaut.

[Helmut S. (helmuts)]

Wie groß ist VM.

Der INA170 funktioniert "nur" mit

2,7V < VM < 60V

[TT (Gast)]

Welches VM meinst du jetzt genau?

[Helmut S. (helmuts)]

TT schrieb:
> Welches VM meinst du jetzt genau?

Ich meine VM2. Da sis die Spannung am Strommesswiderstand gegen GND.

Warum wird an VM2 die Spannung nicht angezeigt? Hast du das extra
ausgeblendet?

[TT (Gast)]

VM2 ist doch die grüne Kurve. Oder versteh ich dich falsch?

[Helmut S. (helmuts)]

> VM2 ist doch die grüne Kurve.

Na dann ist doch klar warum da nichts geht.
Vm2 muss immer >+2,7V sein.

Ehrlich gesagt ist so ein Virtual-Oscillocope total unübersichtlich. Da
ist der Waveform Viewer von LTspice geradezu traumhaft übersichtlich.

[TT (Gast)]

Ja danke, mittlerweile bin ich auch drauf gekommen, wie das gemeint ist
:) Gibts denn auch solche Verstärker, die mit der positiven und
negativen Eingangsspannung zurecht kommen? Bei den INA19x wäre das doch
der Fall oder?
