Suche Typbezeichnung bzw. Datenblatt für Durchführungskondensator mit Aufschrift "S619F1M"

[Guido C. (guidoanalog)]

Hallo,

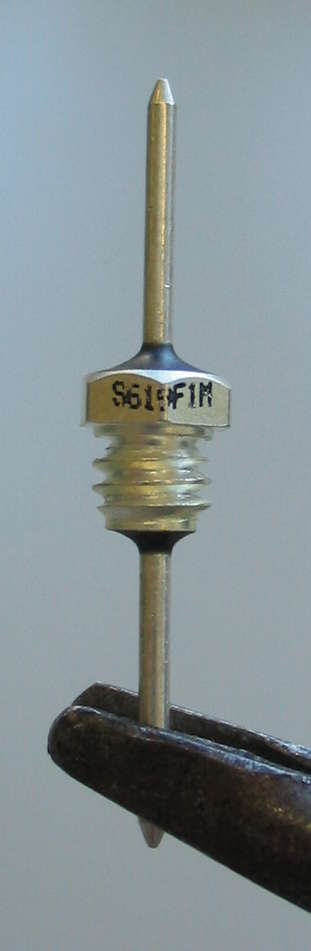

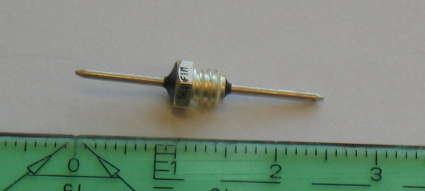

ich habe die im Bild gezeigten Durchführungskondensatoren (feed through
capacitors). Die Beschriftung der Kondensatoren lautet "S619F1M". Das
Gewinde ist vom Typ "#8-32 UNC". Die Kondensatoren befinden sich in
einer Tüte von Bürklin, ich kann jedoch nicht sagen, ob sie dort auch
gekauft wurde.

Hat jemand ein Tipp für mich um welche Kondensatoren es sich handelt
oder hat jemand von Euch ein Datenblatt zu diesen Kondensatoren?

Mit freundlichen Grüßen
Guido

[Guido C. (guidoanalog)]

Hallo,

hat keiner einen Tipp für mich? Bürklin habe ich auch schon
angeschrieben, doch leider bekam ich von dort keine Antwort.

Mit freundlichen Grüßen
Guido

[Guido C. (guidoanalog)]

Hallo,

bezüglich der Typbezeichnung bin ich leider immer noch nicht schlauer.

Mit freundlichen Grüßen
Guido

[Michael_ (Gast)]

Die Kapazität kannst du doch aber immerhin selbst messen!

[Guido C. (guidoanalog)]

Hallo,

Michael_ schrieb:
> Die Kapazität kannst du doch aber immerhin selbst messen!

das habe ich bereits gemacht. Leider hatte ich vergessen es hier
reinzuschreiben. Die Kondensatoren haben einen Wert von ca. 1700 pF.

Dennoch hätte ich gerne den genauen Typ gewusst. Es geht hier weniger um
die Funktion als um die Dokumentation. In die BOM zu schreiben
"Durchführungskondensatoren, die ich vom Kalle bekommen habe" sieht
unprofessionell aus. Dies würde auch den Nachbau erschweren.

Mit freundlichen Grüßen
Guido

[Christoph db1uq K. (christoph_kessler)]

http://www.telemeter.info/documents/emi-filter.pdf
da gibts zumindest ähnliche Typen.

[Dieter W. (dds5)]

Auf Blatt 5 und 6 (Seitenzahlen 17 und 18) sind Teile mit #8-32UNC
Gewinde beschrieben, z.B. der Typ 4205-017 mit 1500pF.

Scheint zumindest von der Form her zu passen.

http://www.tusonix.com/4000R7Sec2.pdf

[Guido C. (guidoanalog)]

Hallo Christoph und Dieter,

vielen Dank für Eure Unterstützung. Um welche Durchführungskondensatoren
es sich genau handelt konnte ich trotz Eurer Unterstützung und längerer
Suche nicht mehr in Erfahrung bringen können. Ich werde mir jetzt neue
Durchführungskondensatoren heraussuchen und die vorhandenen bei
Bastelaufbauten, die ich nicht dokumentiere einsetzen.

Mit freundlichen Grüßen
Guido
