Hallo, ich bin auf der Suche nach einem Drop-out Spannungs-Schaltregler U_out = 3.3V und 5V. Eingangsspannung Ui_min. = 7V, Ui_max = 16V. Ausgangsstrom I_out = 1.5A. wäre lötbar auf Lochrasterplatine, Gibt es so einen Spannungsregler evtl.2 Ausgängen 3.3V, 5V besitzen? Vielen Dank im Voraus! ich habe danach gesucht und bin auf diesen gestoßen, was haltet ihr davon? http://de.rs-online.com/web/p/buck-converter/5335272/
:
Verschoben durch Moderator
Stm Mc schrieb: > wäre lötbar auf Lochrasterplatine, Das sind die meisten Regler dieser Größe. Suchst du ein IC, ein Modul auf Leiterplatte oder ein gekapseltes Modul? Den von dir verlinkten LM2678T mußt du noch beschalten, was auf einer Lochrasterplatine eher suboptimal ist.
Stm Mc schrieb: > http://de.rs-online.com/web/p/buck-converter/5335272/ Der macht nur eine Spannung, will mindestens 8Volt, kann dafür aber 5A. Paßt nicht ganz zu Deiner Beschreibung. LT bietet folgende: http://www.linear.com/parametric/Multiple_Output_Buck#!1646_Buck!1032_%3C=7!1033_%3E=16!1105_%3C=5!1034_%3E=5!1107_1.5:4.5!2167_%3E=2!2204_Buck|LDO!1032_%3C=7!1033_%3E=16!2202_%3C=3.3!2203_%3E=3.3!2148_1.5:7.5!vinmin_7!vinmax_16!vout_5!iout_1.5!vout2_3.3!iout2_1.5!vout3_!iout3_!vout4_!iout4_ alle nicht wirklich Lochrasterfreundlich. Auch TI ist da nicht viel besser: http://webench.ti.com/wb5/PQS.jsp?&isPqsHome=true&expCriteria=true&vinRadio=1b&userVinmin=6&userVinmax=16&userVout2=3.3&userIout2=1.5&userVout1=5&userIout1=1.5&&efPT=1000064&cfPT=1000662&cfPT=1000661&cfPT=1001647&cfPT=1000400&cfPT=1000527&cfPT=1002030&cfPT=1000720&cfPT=1000689&cfPT=1000404&cfPT=1000100&cfPT=1000690&cfPT=1000394&cfPT=1001992&cfPT=1000685&cfPT=1000462&familyId=64&showAdditionalParameters=no&compare=yes&download=yes&sort=yes&customize=yes¶mResults=yes¶mCriteria=no&familyTree=no&military=&baSystem=yes&sortOption=&sortMode=&pageId=64&templateId=2&navigationId=11354&family=analog&military=&contentType=4&undefined&uiTemplateId=PQS_RESULTS_T&callingTemplateId=POWER_HOME_T Ich denke, Du mußt Dich von Lochraster oder Dual-Output trennen. Den Rest der Regelung (Spule, Diode, ...) mußt Du eh doppelt aufbauen, da kannst Du auch ein zweites RegelIC unterbringen denk ich. M.O. schrieb: > was auf einer Lochrasterplatine eher suboptimal ist. ähh, weil?
:
Bearbeitet durch User
Oliver R. schrieb: > M.O. schrieb: >> was auf einer Lochrasterplatine eher suboptimal ist. > > ähh, weil? ... weil für einen Schaltregleraufbau mit minimalen Stromflächen und komischen Bauteilrastern eine doppelseitige Leiterplatte einfach zeitgemäßer ist. Ich würde zwei fertige Module (z.B. ebay 261328784505) nehmen und dort den Trimmer durch einen passenden Festwiderstand ersetzen.
M.O. schrieb: > Stm Mc schrieb: >> wäre lötbar auf Lochrasterplatine, > > Das sind die meisten Regler dieser Größe. Suchst du ein IC, ein Modul > auf Leiterplatte oder ein gekapseltes Modul? Ein fertiges Modul wäre besser. Ein passendes finde ich bestimmt nicht. > Den von dir verlinkten LM2678T mußt du noch beschalten, was auf einer > Lochrasterplatine eher suboptimal ist. Ja, ich frag mich ob die äußere Schaltung für LM2678T-3.3V, 5V, 12V alle gleich sind, da es eine erweiterte Beispielschaltung auf dem Datenblatt nur für 5V gibt.
Oliver R. schrieb: > Stm Mc schrieb: >> http://de.rs-online.com/web/p/buck-converter/5335272/ > Der macht nur eine Spannung, will mindestens 8Volt, kann dafür aber 5A. > Paßt nicht ganz zu Deiner Beschreibung. 5A ist noch besser. Der von mir benötigte Strom ist ca 1.5A. > LT bietet folgende: > http://www.linear.com/parametric/Multiple_Output_B... > alle nicht wirklich Lochrasterfreundlich. Stimmt, die schauen alle nach smd s aus.
Stm Mc schrieb: > Ja, ich frag mich ob die äußere Schaltung für LM2678T-3.3V, 5V, 12V alle > gleich sind ... Sind sie, außer beim LM2678T-ADJ. Da fehlt der interne Spannungsteiler am Feedback-Anschluss und muss extern aufgebaut werden (Blockschaltbild im Datenblatt S.8)
M.O. schrieb: > Stm Mc schrieb: >> Ja, ich frag mich ob die äußere Schaltung für LM2678T-3.3V, 5V, 12V alle >> gleich sind ... > > Sind sie, Achso, sehr schön. Danke! Eine Frage, wie soll man sie am Besten beschalten, alle drei Spannungsregler LM2678T parallel zu einer Spannungquelle 15V , oder in Reihe? Welche Variante ist eleganter? Ich würde sie so bauen. Batterie 15V -> LM2678T 12V -> LM2678T 5V -> LM2678T 3.3V
:
Bearbeitet durch User
Stm Mc schrieb: > Welche Variante ist eleganter? Alle parallel an die Spannungsquelle, sind schließlich Schaltregler. Bei Linearreglern würde man auf die Verlustleistung achten müssen.
M.O. schrieb: > Stm Mc schrieb: >> Welche Variante ist eleganter? > > Alle parallel an die Spannungsquelle, sind schließlich Schaltregler. > > Bei Linearreglern würde man auf die Verlustleistung achten müssen. Alles klar. danke!
Stm Mc schrieb: > Ich würde sie so bauen. > Batterie 15V -> LM2678T 12V -> LM2678T 5V -> LM2678T 3.3V p.s. Das verträgt sich beim 3.3V-Typ nicht mit der Mindesteingangsspannung (Datenblatt S.3). Außerdem wird der Wirkungsgrad wahrscheinlich schlechter (Datenblatt Fig.6 S.5, leider nur für I_L=5A)
M.O. schrieb: > Stm Mc schrieb: >> Ich würde sie so bauen. >> Batterie 15V -> LM2678T 12V -> LM2678T 5V -> LM2678T 3.3V > > p.s. > Das verträgt sich beim 3.3V-Typ nicht mit der Mindesteingangsspannung > (Datenblatt S.3). > > Außerdem wird der Wirkungsgrad wahrscheinlich schlechter (Datenblatt > Fig.6 S.5, leider nur für I_L=5A) Stimmt, ich sehe ein
Wofür ist der Schottky-Diode da? Für Spannungsstabilisierung, Überspannungsschutz, als Freilaufdiode?
Stm Mc schrieb: > Wofür ist der Schottky-Diode da? > ... als Freilaufdiode? Irgendwo muss der Strom schließlich fließen, wenn der FET abschaltet und man heftige Induktionsspannungen vermeiden möchte, die sonst das IC abschießen würden ;-)
Stm Mc schrieb: > Wofür ist der Schottky-Diode da? Du solltest Dich mal über das Arbeitsprinzip einen Schaltreglers -hier Abwärtswandler- informieren, z.B. hier: http://de.wikipedia.org/wiki/Abw%C3%A4rtswandler Gruß Dietrich
:
Bearbeitet durch User
M.O. schrieb: > Stm Mc schrieb: >> Wofür ist der Schottky-Diode da? >> ... als Freilaufdiode? > > Irgendwo muss der Strom schließlich fließen, wenn der FET abschaltet und > man heftige Induktionsspannungen vermeiden möchte, die sonst das IC > abschießen würden ;-) Achso, danke!
Am Eingang der Schaltung 3 Stück 15µF Elkos vorgesehen, die ziemlich teuer sind. Meine Spannungsquelle ist ein 15V Akkupack. Ich frag mich ob ich die 3 Stück 15µF Elkos überhaupt brauche, Ich würde gerne euere Meinung hören
http://de.rs-online.com/web/p/products/5335266/ kann der Schaltregler aus Eingangsspannung 8V auf 12V regeln? Oder handelt es sich um einen Fehler. Ui_min = 8V Ui_max = 40V Es ist übrigens bei allen 3.3V, 5V und 12V. Seltsam
M.O. schrieb: > Stm Mc schrieb: >> Oder handelt es sich um einen Fehler. > > Was steht im Datenblatt? es steht auch im datenblatt, Ui_min = 8V Ui_max = 40V
Stm Mc schrieb: > es steht auch im datenblatt, > Ui_min = 8V > Ui_max = 40V Für den LM2678-12 steht da bei mir Vin = 15V to 40V Bei den 3.3V- und 5V-Typen sind Vin = 8V .. 40V doch ok.
M.O. schrieb: > Stm Mc schrieb: >> es steht auch im datenblatt, >> Ui_min = 8V >> Ui_max = 40V > > Für den LM2678-12 steht da bei mir Vin = 15V to 40V > Bei den 3.3V- und 5V-Typen sind Vin = 8V .. 40V doch ok. Achso, danke PS. es steht doch. Für einstellbaren LM2678, wie sollen die 2 Widerstände dimensioniert werden? Wenn ich mal am Ausgang 10 V hätte.
:
Bearbeitet durch User
Stm Mc schrieb: > Für einstellbaren LM2678, wie sollen die 2 Widerstände dimensioniert > werden? Im Datenblatt http://www.ti.com/lit/ds/symlink/lm2678.pdf steht auf Seite 14 unter "ADJUSTABLE OUTPUT DESIGN EXAMPLE", wie man R1 und R2 in "Figure 20" berechnet. Gruß Dietrich

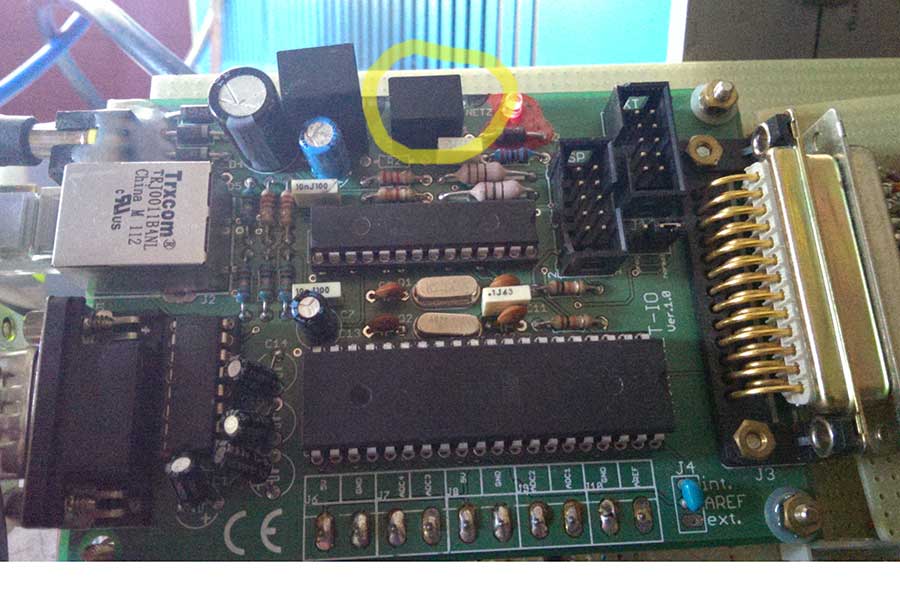

Angehängte Dateien:
-
70 KB
Stm Mc schrieb: > ich bin auf der Suche nach einem Drop-out Spannungs-Schaltregler > U_out = 3.3V und 5V. > Eingangsspannung Ui_min. = 7V, Ui_max = 16V. > Ausgangsstrom I_out = 1.5A. > > wäre lötbar auf Lochrasterplatine, mach doch, Recom R785 1,5A und R7833 Pins wie ein 78xx ohne seine Nachteile wie Kühlkörper brauchst halt 2 Stück
M.O. schrieb: > Bei Linearreglern würde man auf die Verlustleistung achten müssen. Der Witz ist gut. Weil alle Schaltregler unter allen Einsatzszenarien den gleichen Wirkungsgrad haben.
