LT-Spice_Kurve in MathCad bringen

[FideJe (Gast)]

Hi Leute,

Ich habe eine Simulation in LT-Spice und in MathCad gemacht und möchte
die beide Kurve in einem Graph in MathCad vergleichen. Allerdings
schaffe ich nicht die Kurve von LT-Spice in MathCad zu bringen. Ich habe
zwar die Kurve von LT-Spice in einer txt_datei exportiert, weiss aber
nicht wie ich diese Daten in MathCad bringen soll.

Könnte jemand mir bitte weiterhelfen

Vielen Grüßen
FideJe

[Joe G. (feinmechaniker)]

1. Variable festlegen
2. im Reiter Eingabe/Ausgabe den Befehl "Name der Datei anklicken"
3. Datei auswählen
4. fertig

[FideJe (Gast)]

Hallo Joe,
Vielen Dank für deine schnelle Rückmeldung,
bitte könntest du mir genau die Punkte 1 erlkären (2. im Reiter
Eingabe/Ausgabe den Befehl "Name der Datei anklicken")

danke schön im Vorraus
FideJe

[Joe G. (feinmechaniker)]

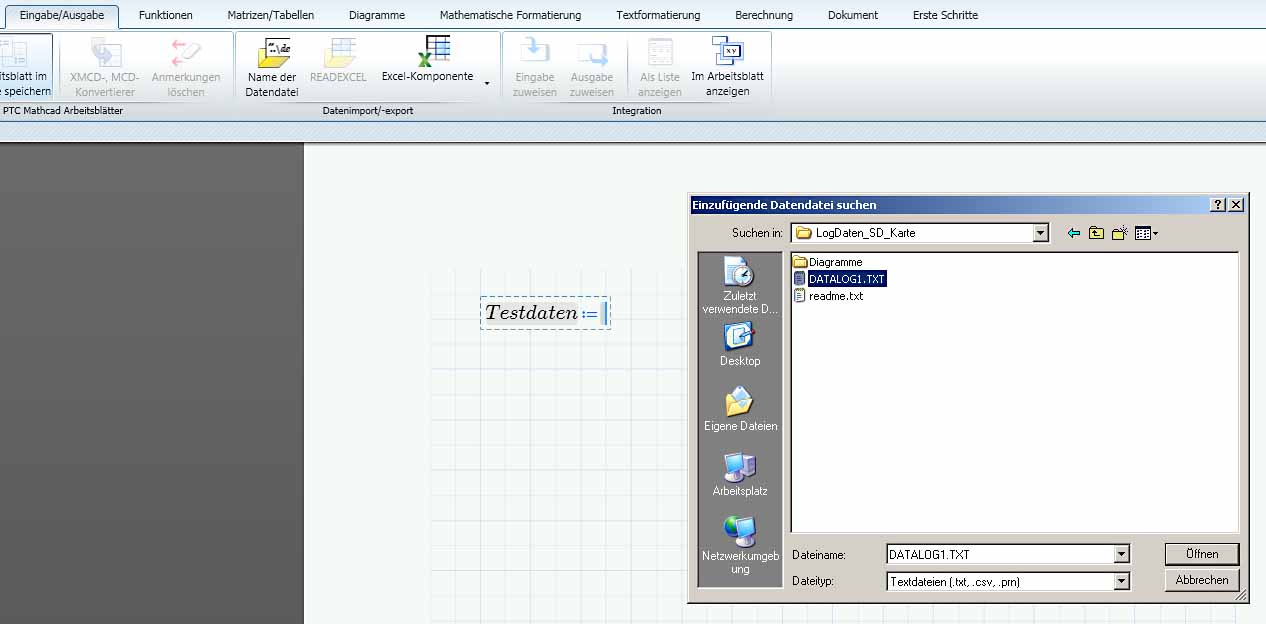

Ein Bild sagt oft mehr als Worte.

[Helmut S. (helmuts)]

Wenn das Waveform WIndow aktiv ist, dann
File -> Export

[FideJe (Gast)]

danke sehr, aber bei mir gibt diese Fehlermeldung zurück: "Fehler beim
Offnen des Dokuments"

Hast du vieleicht eine Idee
FideJe

[Joe G. (feinmechaniker)]

FideJe schrieb:
> Hast du vieleicht eine Idee

Schreib doch mal mit einem einfachen Texteditor einige Zahlenwerte in
eine Textdatei. Diese sollte dann wenigstens zu lesen sein.

[FideJe (Gast)]

Hallo Helmut,

eigentlich habe ich in LT-Spice
File -> Export schon gemacht
und unter simulation.txt die datei gespeichert (siehe Anhang).
das Problem ist, simulation.txt in MathCad tools darzustellen


V. Grüßen
Xavier

[Joe G. (feinmechaniker)]

Bei mir geht es (siehe Anhang)
In Zeile 1 natürlich den Eintrag "time  V(tj)" streichen oder überlesen.

[FideJe (Gast)]

Hi Joe und danke für deine Hilfe,
aber ich benutze MathCad und er erkennt den Befehl READTEXT() nicht

V. Grüßen
Xavier

[Joe G. (feinmechaniker)]

FideJe schrieb:
> aber ich benutze MathCad und er erkennt den Befehl READTEXT() nicht

Welche Version von Mathcad benutzt du?
READTEXT() hatte ich Mathcad Prime 3.0 getestet. Habe gerade nochmals
Mathcad 14 aktiviert. Dort mußt du den Befehl:
Daten:=READFILE("C:\Copy\Simulation.txt","delimited")
benutzen. Er liest auch problemlos deine Daten.

[FideJe (Gast)]

ich benutze MathCad 15

FideJe

[FideJe (Gast)]

Hi Joe,

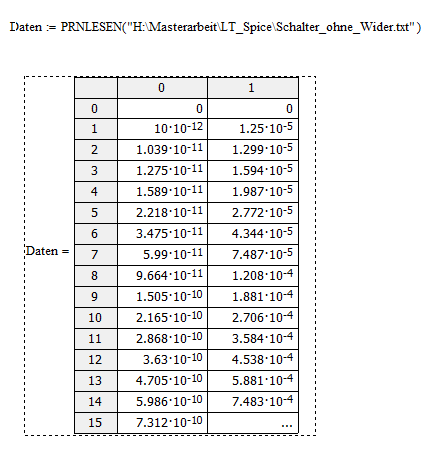

Ich konnte mit der Funktion PRNLESEN("fileName") die Daten einlesen
(anbei ein Bild),allerdings weiss ich nicht wie ich jede Spalte der
Matrix trennen wie es in deinem Beispiel ist, um in einem Graph
darzustellen.

Bitte um Hilfe
Danke
FideJe

[Joe G. (feinmechaniker)]

FideJe schrieb:
> Ich konnte mit der Funktion PRNLESEN("fileName") die Daten einlesen

Ja, geht auch. Diese Funktion ist nur für ASCII-Datein.

> allerdings weiss ich nicht wie ich jede Spalte der Matrix trennen wie es
> in deinem Beispiel ist, um in einem Graph darzustellen.

Man kann in einer Matrix entweder eine Zeile oder eine Spalte oder ein
Matrixelement adressieren. Anbei mein File. Mathcad15 sollte eslesen
können.

[FideJe (Gast)]

Hi Joe,

herzlich un vielen Dank es hat funktionniert. Ohne deine Hilfe und deine
Geduld hätte ich nicht geschafft.


danke noch
Xavier
